Mise en service d'un CESI
Les trois types de régulation présentées dans ce manuel de mise en sevice peuvent faire fonctionnner un système en chauffe-eau simple.
Il est donc conseillé d'utiliser le régulateur STECA TRA501T (le moins onéreux).
Voici la mise en service de ce régulateur pour un fonctionnement en CESI simple.

Raccordement éléctrique :

Pour le raccordement éléctrique, se réferer à la page 8 du manuel constructeur.
Attention :
    - Respectez un espace de 100mm entre les fils de sondes et les fils d'alimentation.
    - Utilisez uniquement des sondes de température de type Pt1000.
    - Sonde du champ de capteur : borne 1 et
    - Sonde de température du ballon : borne 2 et


Touches de commande :
- Navigue dans le menu vers le haut
- Augmente une valeur de configuration d'une unité.
- Navigue dans le menu vers le bas
- Diminue une valeur de configuration d'une unité
- Sélectionne une valeur de configuration à modifier
- Confirme une valeur de configuration ou passe au niveau de menu inférieur.
- Appelle le menu de configuration (sauf en mode commande manuelle)
- Rejette un réglage
- Passe au niveau de commande supérieur
- Configure le mode de service
(Se situe derrière le capot)



Première mise en service :
1. Connectez le régulateur à l'alimentation éléctrique.
      - L'heure 12:00 s'affiche.
      - 12 clignote (Exemple : image de gauche).
      - Le rétroéclairage est rouge.
2. Appuyez sur les touches pour régler l'heure.
3. Appuyez sur , les minutes clignotent.
4. Réglez les minutes de la même manière que les heures.
5. Appuyez sur , l'heure réglée s'affiche.
6. Appuyez sur , le système 1.1 s'affiche. 1.1 clignote (Figure de gauche).
7. Appuyez sur pour sélectionner un autre système.
    Pour un CESI, vous devez choisir le système 1.1.
    Les différents systèmes détaillés en page 11 du manuel constructeur.
8. Appuyez sur la touche
9. Apppuyez sur la touche . AC et clignotent (exemple : figure de gauche)
10. Appuyez sur pour choisir le type de circulateur.
      AC pour un circulateur standart.
      HE pour un circulateur à haute efficacité (utilisation des bornes PWM R1 et ).
11. Appuyez sur
12. Si HE a été sélectionné, réglez avec la caractéristique du circulateur.
      c.f. tableau des caractéristiques des circulateurs à haute efficacité.
13. Appuyez sur
14. Appuyez sur ,si nécessaire, afin d'activer la régulation du régime (On clignote).
15. Appuyez sur la touche
      Si à l'étape 14, off a été sélectionné, passez à l'étape 18.
16. Appuyez sur pour régler le régime minimum du circulateur (en %).
17. Appuyez sur
18. Appuyez sur , F: s'affiche.
Le réglage des fonctions n'est pas indispensable.
19. Appuyez sur pour régler les fonctions. F:01 (numéro de la fonction) clignote (exemple : image de gauche)
Ou bien
Appuyez sur pour ignorer le réglage des fonctions. Ok clignote, passez à l'étape 28.
20. Appuyez sur pour sélectionner une autre fonction.
   Les différentes fonctions détaillées en pages 29, 30, 31, 32, 33, 34, 35, 36, 37, 38 du manuel constructeur.
21. Appuyez sur . Off s'affiche.
22. Appuyez de nouveau sur . Off clignote.
23. Appuyez sur . On clignote.
24. Appuyez sur. La fonction est activée.
25. Réglez les caractéristique.
c.f : page 25 et 26 du manuel constructeur.
26. Appuyez sur la touche
27. Appuyez sur . Ok s'affiche.
28. Appuyez sur pour terminer la première mise en service.
      Le régulateur passe en mode Off (Exemple figure de gauche).
Ou :
Appuyez sur afin d'afficher les réglages précédent et de les modifier.
29. Appuyez pendant 2 secondes sur la touche pour passer en mode commande manuelle.
30. Répétez l'étape 29 pour passer en mode automatique.
c.f  : Les differents modes de services.

Vous devrez maintenant régler les paramètres.
Les paramètres à modifier pour un CESI sont les suivants :

Paramètre Réglage d'usine Réglage conseillé
P:01 60°C 80°C
P:03 8 K 7 K
P:04 4 K 3 K
P:06 0°C 10°C
Les autres paramètres restent inchangés.



Menu de configuration :

Le menu de configuration permet de faire tous les réglages de l'automate.

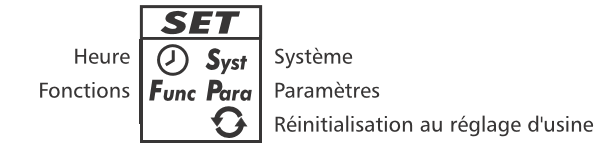

Le menu de configuration contient les entrées suivantes :



Un graphique du menu de configuration est visible page 23 du manuel constructeur.

Pour appeler le menu de configuration, pressez la touche pendant 2 secondes depuis le mode de service automatique ou off.




Les differents modes de services :


Les modes de services sont décrits pages 19, 20, 21, 22 dans le manuel constructeur.

Changement du mode de service :

1. Retirez le capot avant
2. Appuyez pendant 2 secondes sur la touche pour changer le mode de service.
3. Répétez l'étape 2 si nécessaire.
4. replacez le capot avant.



Mode de service Off :

- La sortie est déconnectée.
- Off et la version du logiciel sont affichés en alternance.
- le rétroéclairage est rouge.
- Le menu de configuration peut être appelé en appuyant 2 secondes sur la touche



Mode de service Commande manuelle :

- Le rétroéclairage est rouge et le symbole clignote.
- Le circulateur peut être activé manuellement selon trois états possible :
    0 : Activé.
    1 : Désactivé.
    A : Mode automatique (conforme au réglage du menu de configuration).

Activé et désactivé la sortie :
1. Appuyez sur la touche . L'état de commutation clignote.
2. Appuyez sur afin de modifier l'état de commutation.
3. Appuyez sur pour valider la modification.



Mode de service Commande automatique :


Automatique est le mode de service normal. Le système fonctionne automatiquement et normalement.

- Possibilité d'afficher l'état des composants ainsi que les valeurs min et max enregistrées.
- Appel du menu de configuration en maintenant pendant 2 secondes la touche




Caractéristique des circulateurs à haute efficacité :
Affichage Type de circulateur Caractéristiques
AA Circulateur à haute efficacité avec profil PWM
d'une caractéristique croissante (c.f : figure ci-dessous).		 0% PWM : circulateur désactivé.
100% PWM : Circulateur en régime max.
Ab Circulateur à haute efficacité avec profil PWM
d'une caarctéristique decroissante (c.f : figure ci-dessous).		 0% PWM : circulateur en régime max.
100% PWM : circulateur désactivé.
C Circulateur à haute efficacité réglé par la pression. (activation et désactivation via la tension d'alimentation)

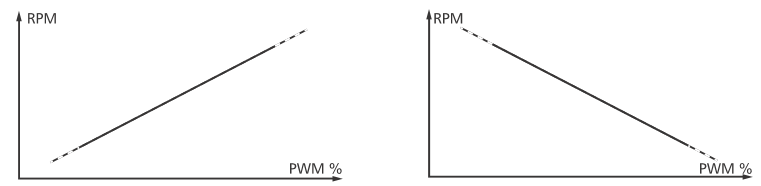

circulateur de type AA.                      circulateur de type Ab
