Conception

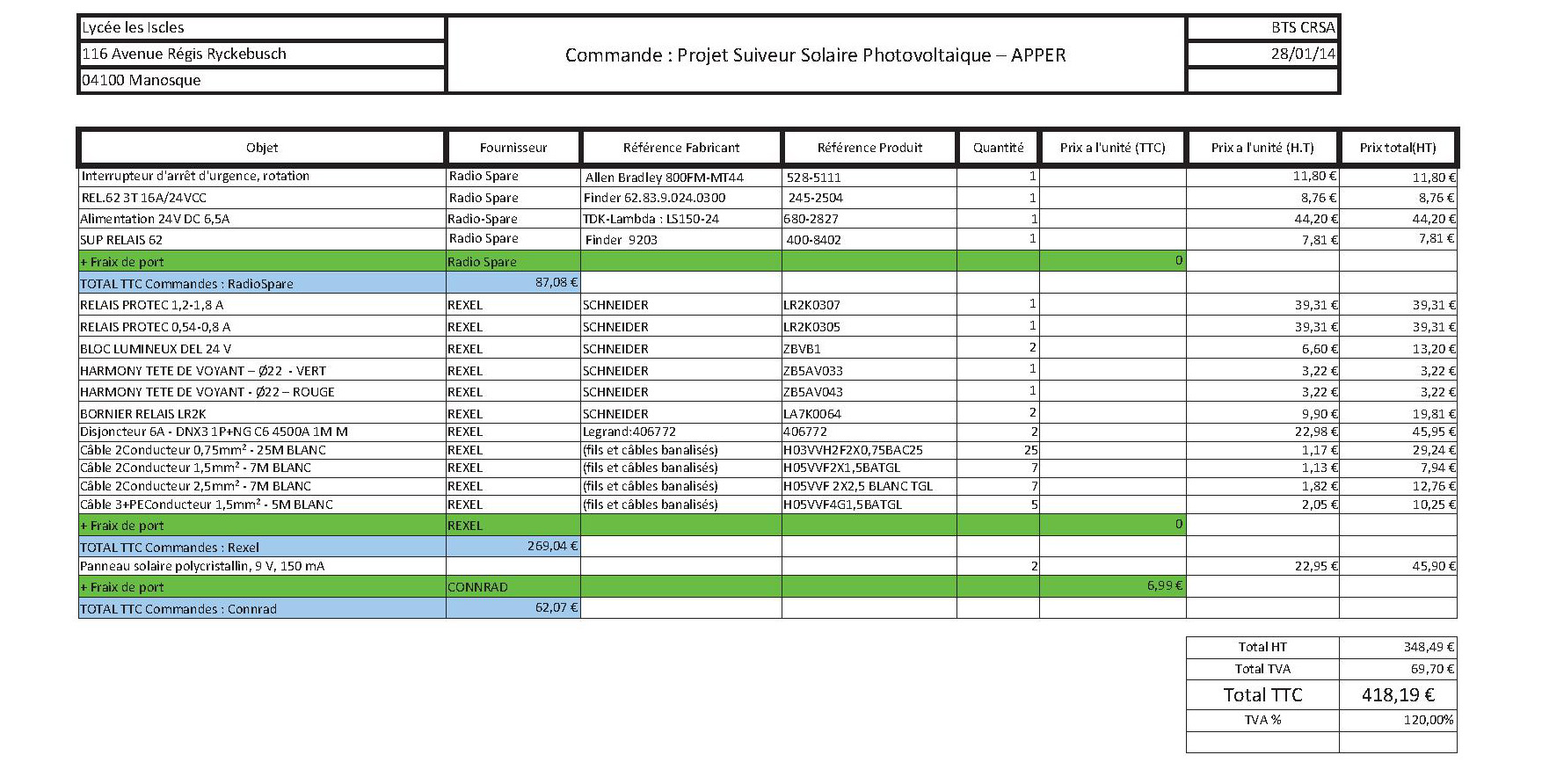

A.Bon de commande
B. Conception partie opérative
La conception du projet a été axé autour des contraintes de composants fournit par l'association :

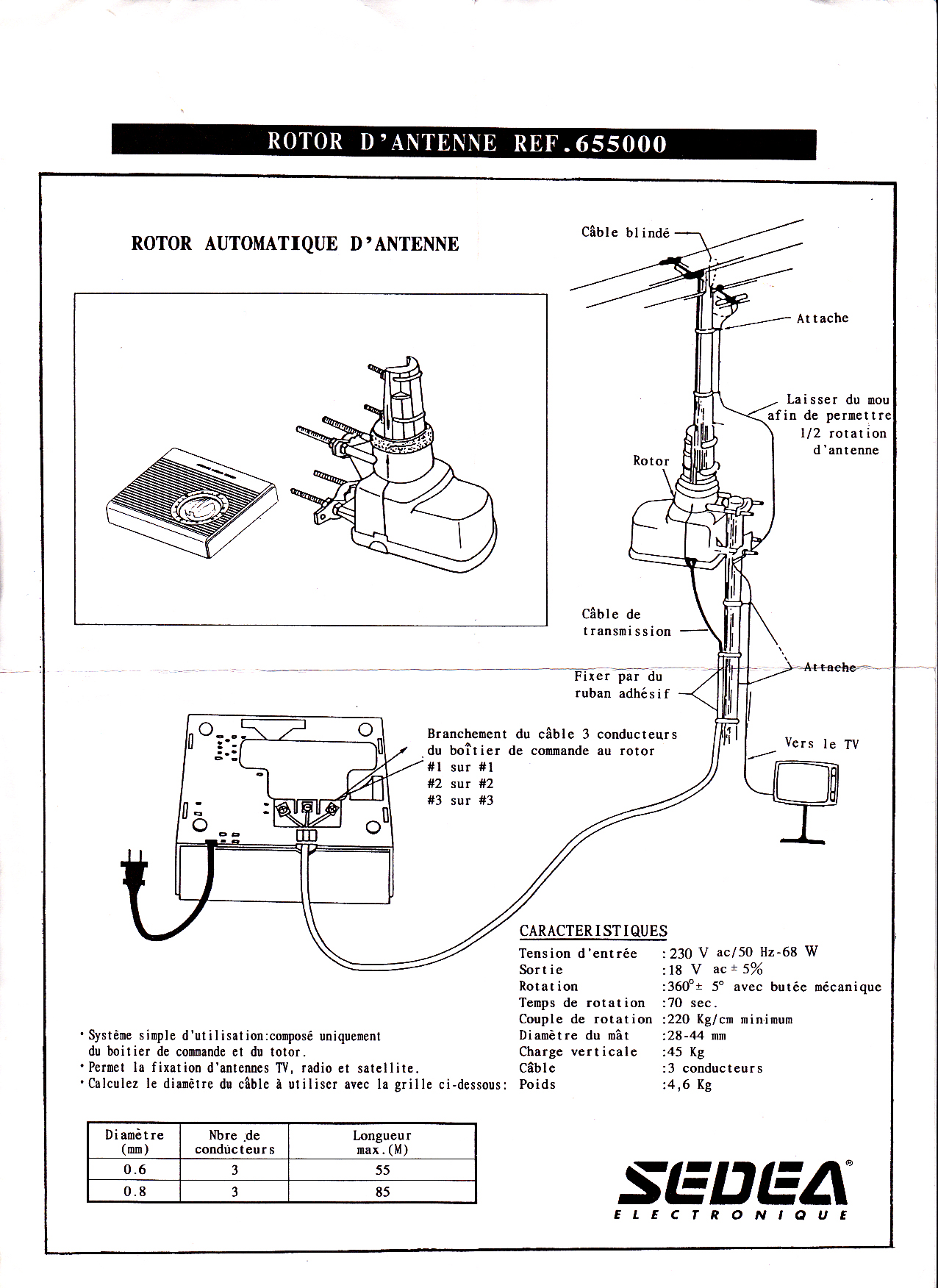

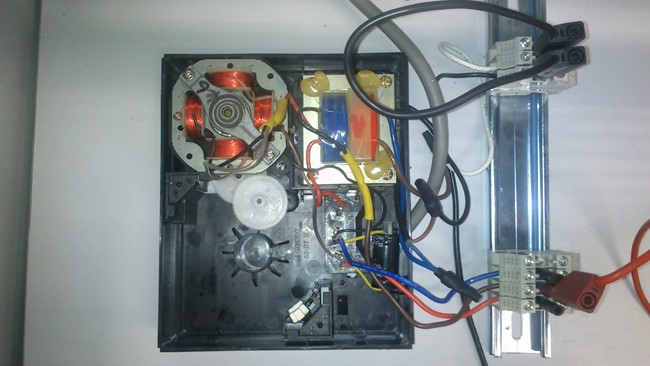

Moteur et son transformateur |

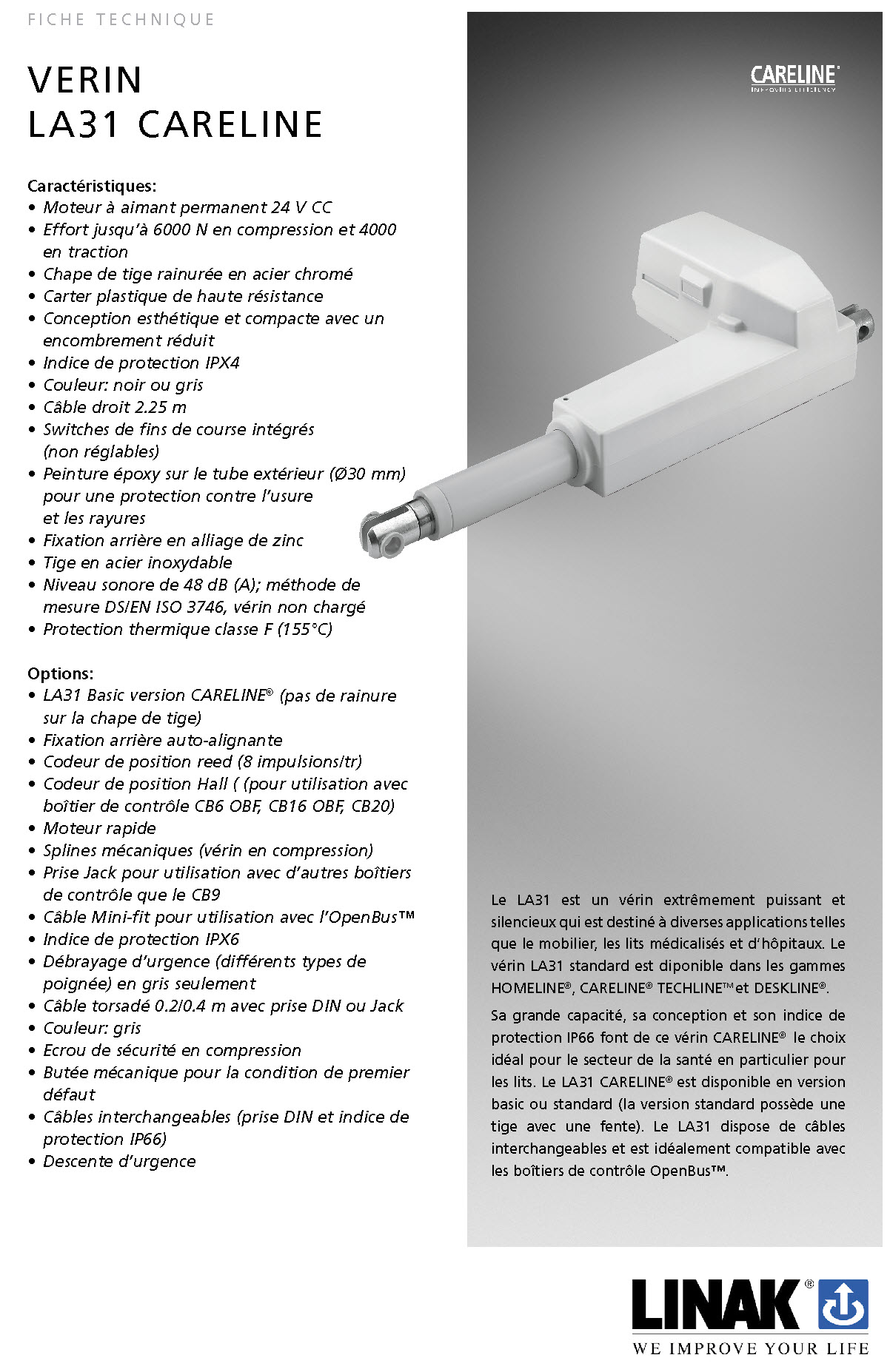

vérin |

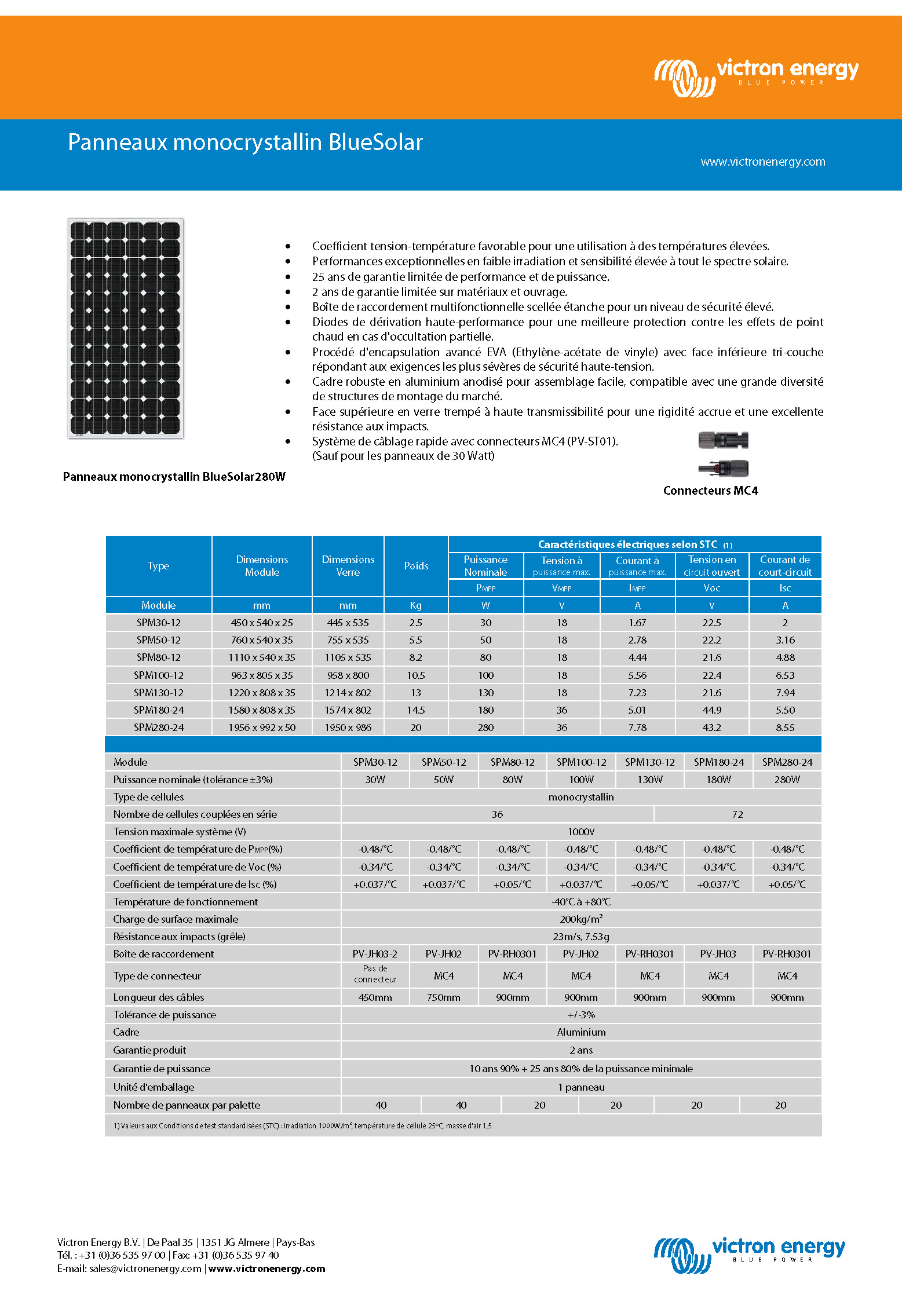

panneau solaire |
(cliquer pour agrandir)
Nous avons donc du étudié les systèmes de guidage en rotation principalement sur le couplage du moteur et sur le guidage de l'inclinaison en respectant le cahier des charges en ayant un débattement compris entre 20° et 80° avec une tolérance de plus ou moins 2°.
1. Ensemble
- Assemblage total : 10000 Assemblage total
2 .Mise en plan
- Sous-ensemble bâti 2 : 1000 Sous ensemble bras de guidage
- SSE_1100 : Barre milieu bâti 2
- SSE_1200 : Bare inferieur
- SSE_1300 : Fixation bâti-Moteur
- SSE_1400 : Renfort bâti 2
- SSE_1500 : Support Capteur Bas
- SSE_1600 : Support Capteur Rotation
- SSE_1700 : Base Capteur Bas
- SSE_1800 : Support Capteur Haut
- Sous-ensemble bâti 1 : 5000 Sous ensemble bâti 1
- SSE_5200 : Liaison bâti 1
- SSE_5300 : Butée Capteur
- SSE_5400 : Bare milieu
- SSE_5500 : Barre longue bâti 1
- SSE_5600 : Barre court bâti 1
- SSE_5700 : Sous ensemble Bras Transport
- SSSE_5710 : Bare Bras Transport
- SSSE_5720 : Méplat
- SSSE_5730 : tube bras transport
- SSSE_5750 : Couplage Bare-Support
- SSE_5900 Butée capteur
- Sous-ensemble panneau + support panneau : 7000 Sous enssemble Panneau + Support
- SSE_7100 : Chape
- SSE_7200 : Détection Capteur Bas
- SSE_7500 : Barre Cadre H
- SSE_7600 : Cadre Barre milieu
- SSE_7700 : Renfort liaison Pivot 1
- SSE_7800 : Renfort liaison Pivot 2
- Sous-ensemble œillères :
- SSE_8100 : Coté œillères
- SSE_8200 : Base œillères
C. Conception partie commande
Bilan Entrée / Sortie
Entrées | Sorties | ||
I1 | fdc_Droite | Q1 | Incliner |
I2 | fdc_Gauche | Q2 | Coucher |
I3 | fdc_Couché | Q3 | Rotation Gauche |
I4 | fdc_Incliné | Q4 | Rotation Droite |
I5 | bp_Marche | Q5 | Commun rotation Gauche/Droite |
I6 | bp_Arret | ||
I7 | ch_perso | ||
I8 | AU | ||
IB | capt_horizon | ||
IC | capt_vertical | ||
I- | Commun capteurs |

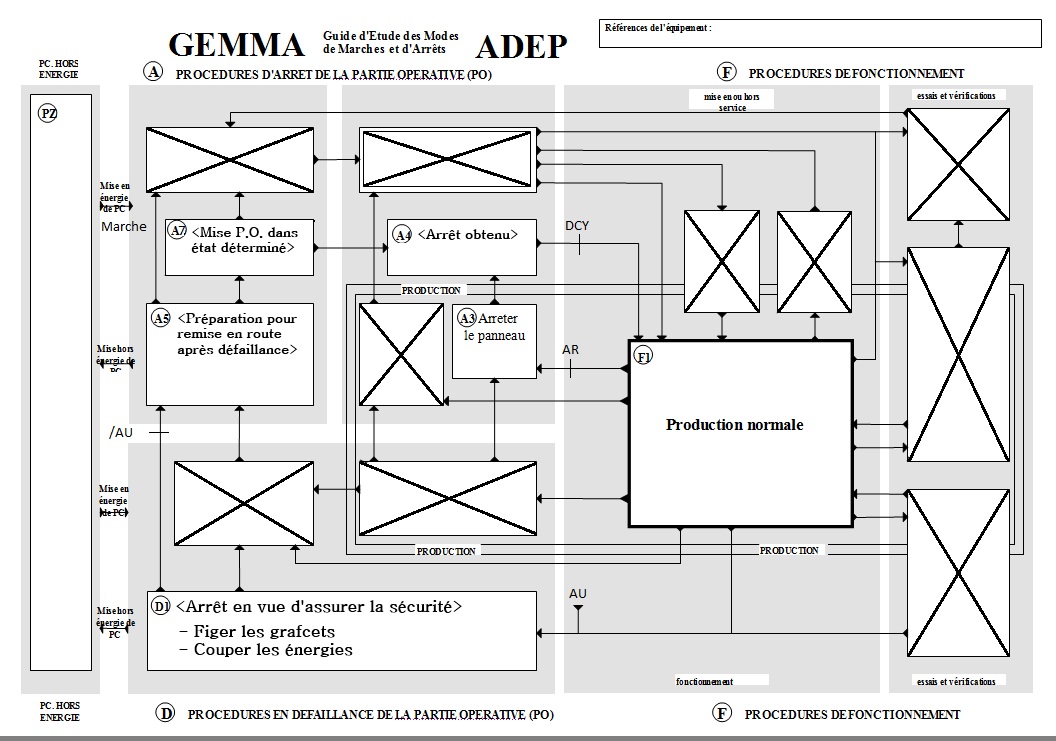

1. Gemma
(cliquer pour agrandir)

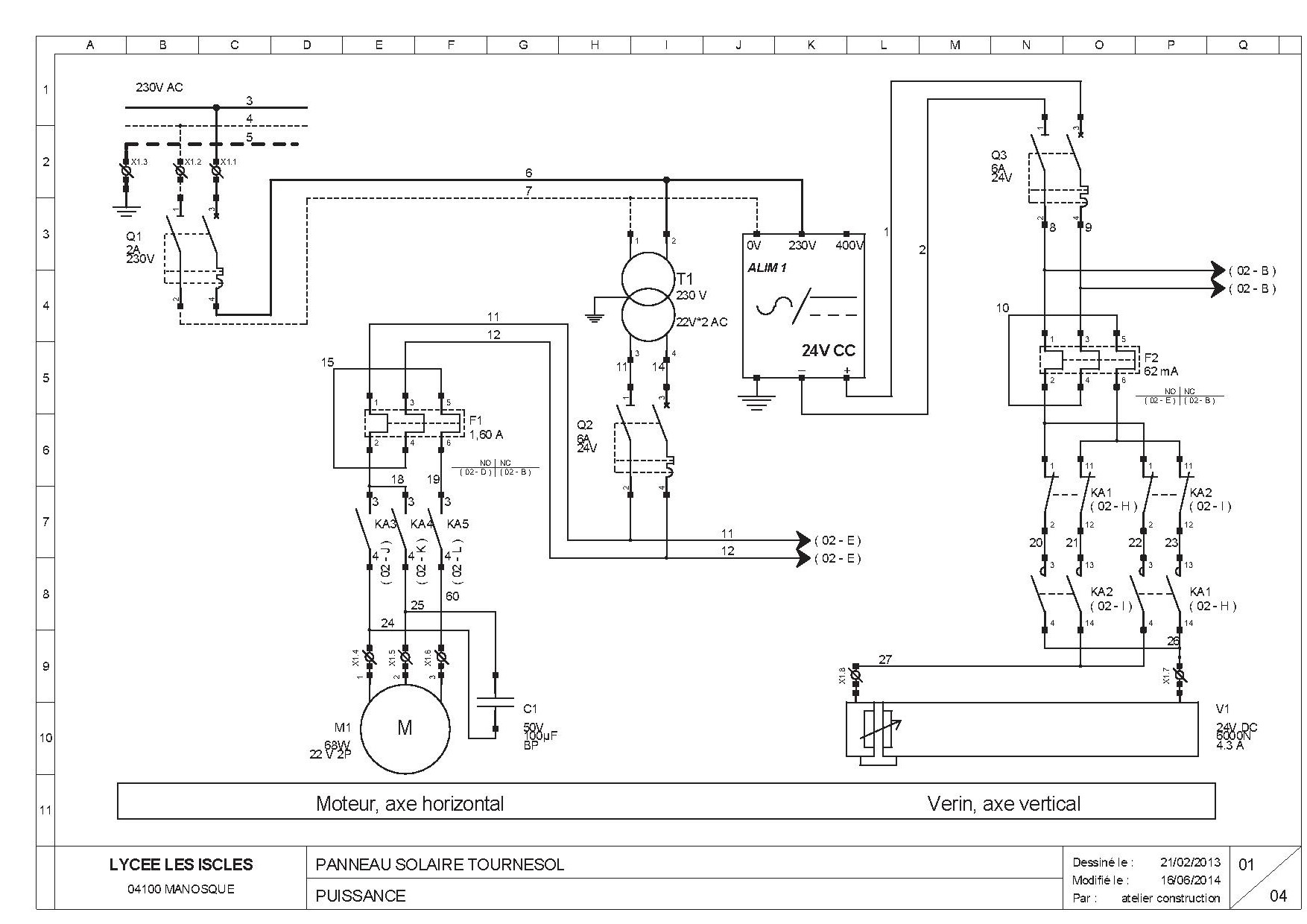

2. Schéma

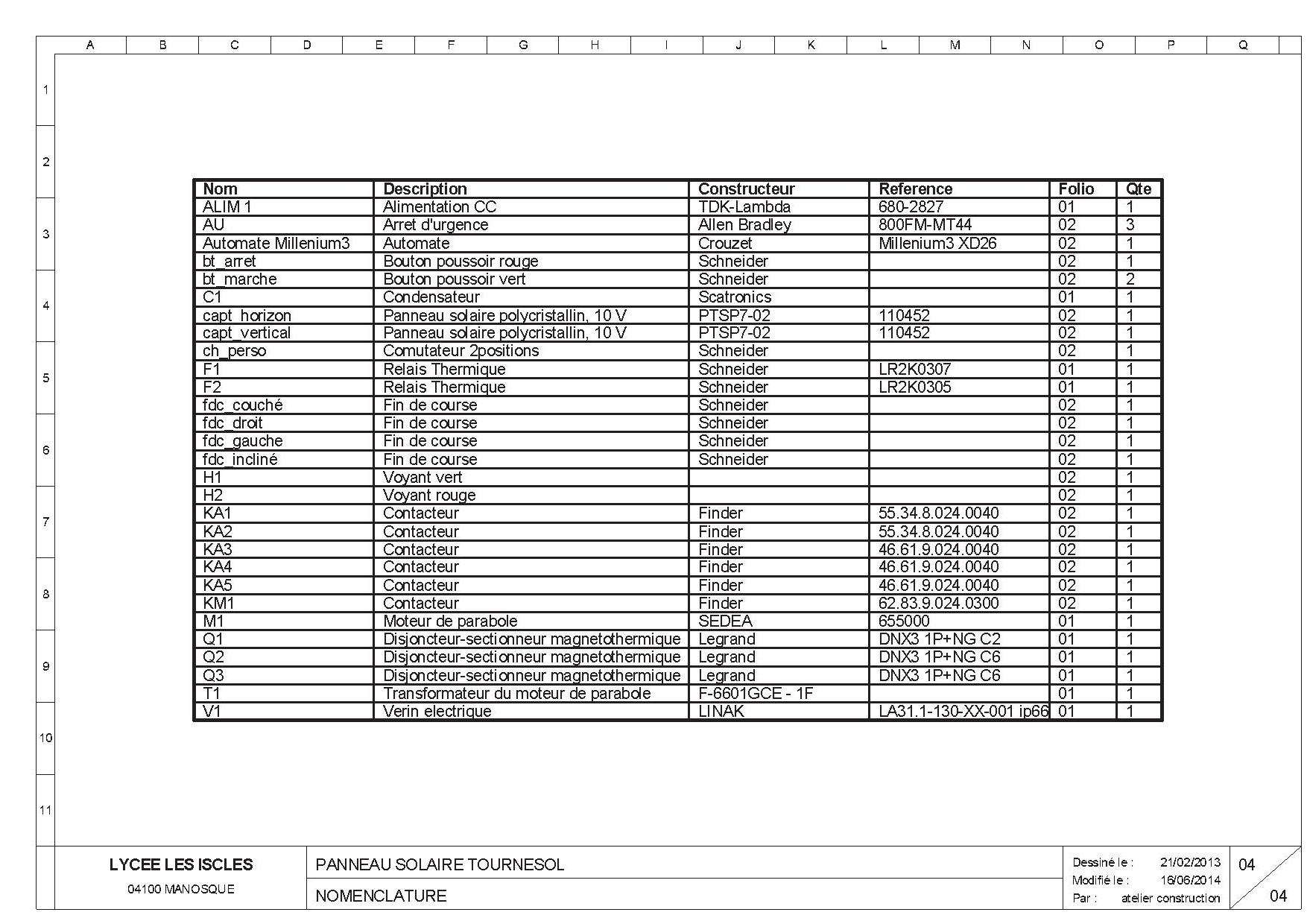

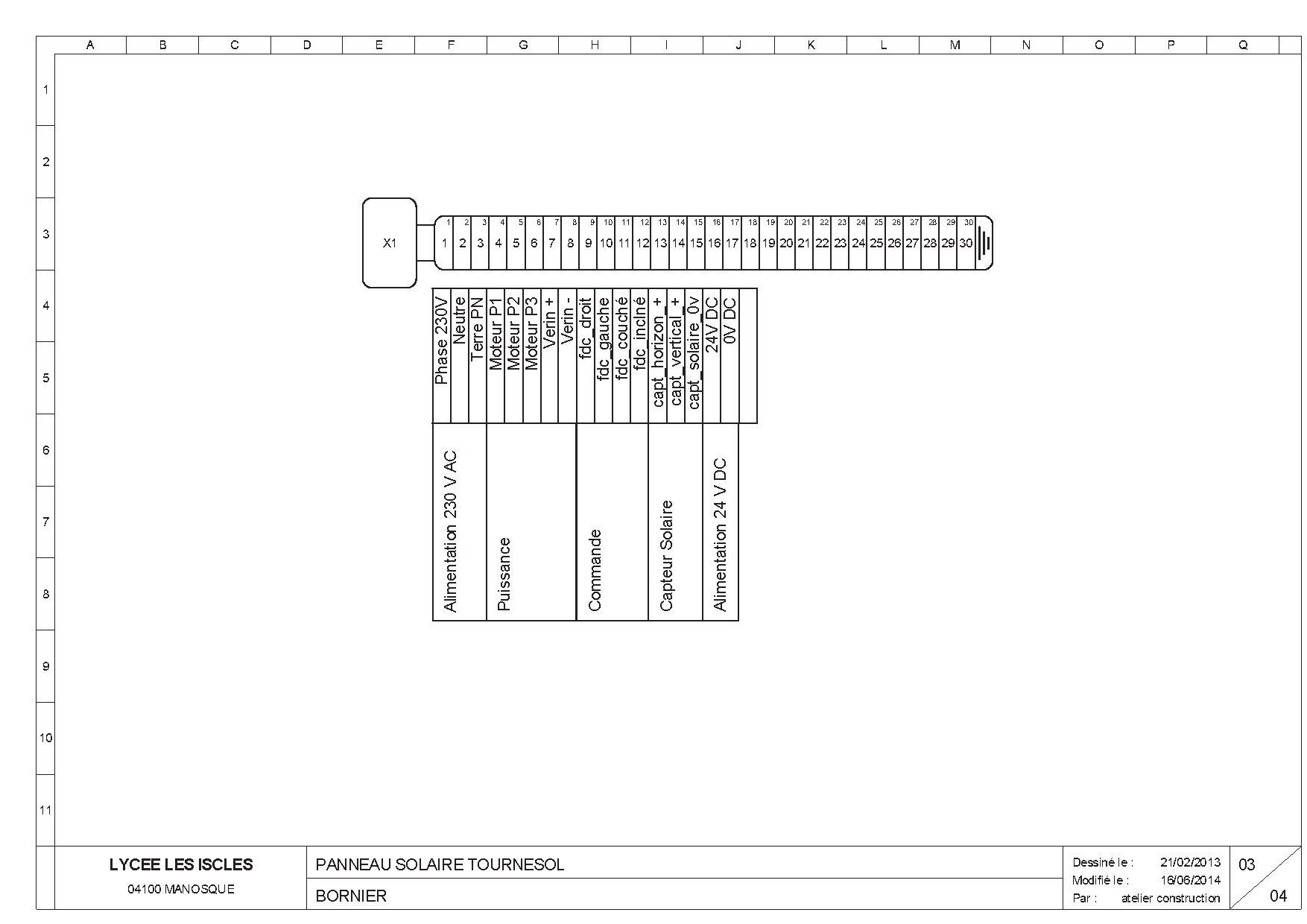

Fichier pdf : cablage-v1.1.pdf
Fichier WinRelais : cablage-v1.1.xrs
(cliquer pour agrandir)

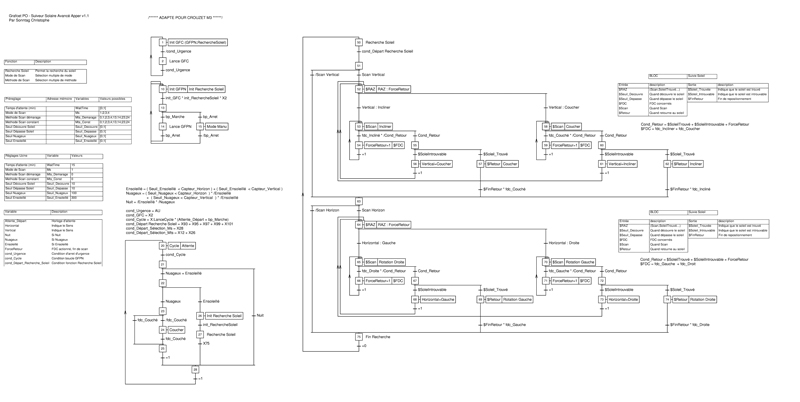

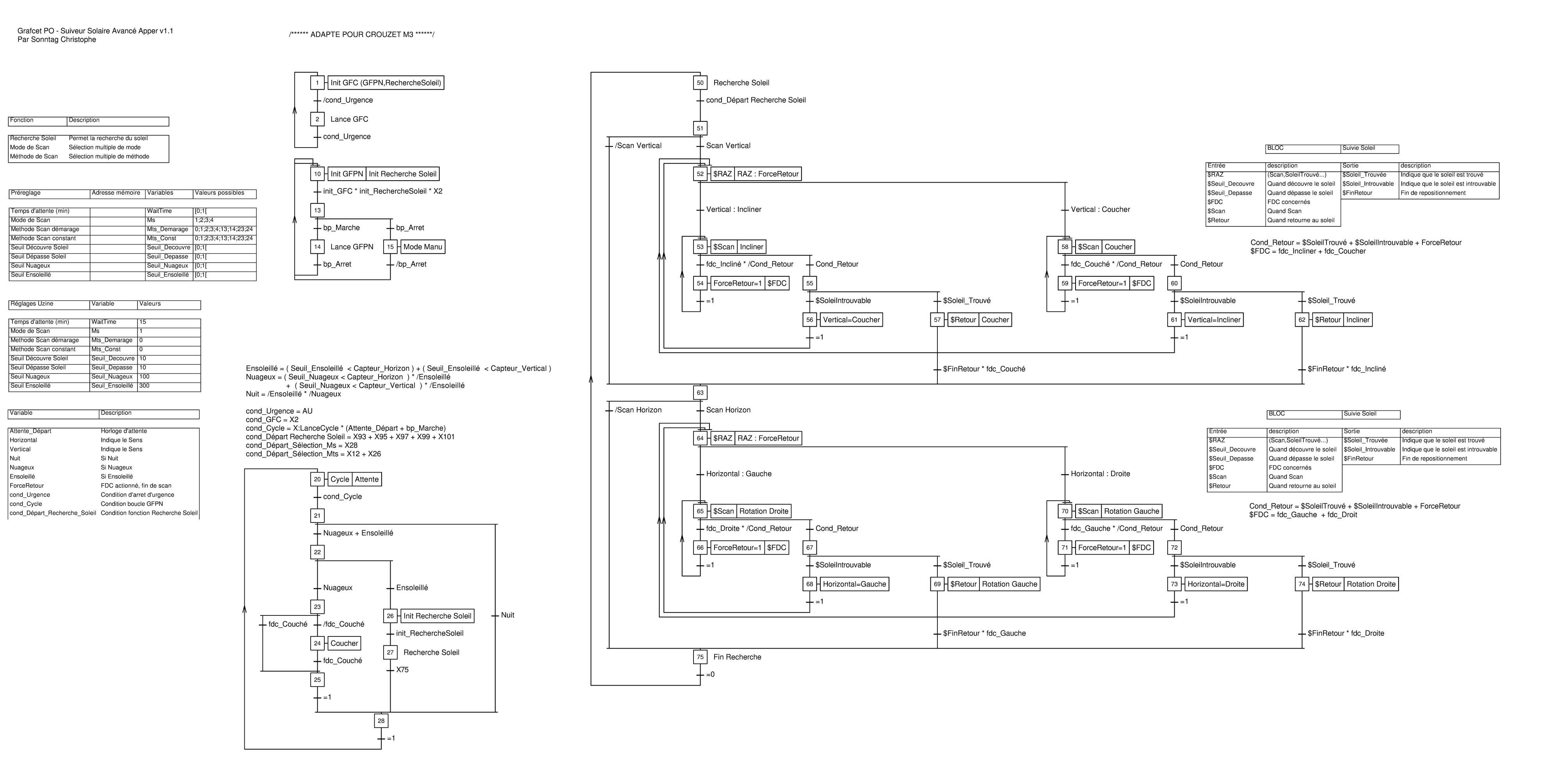

3. Grafcet point de vue opérative
Fichier ets (EdiTSAB) : Grafcet-PO_Apper_ScanAvance.ets
(cliquer pour agrandir)

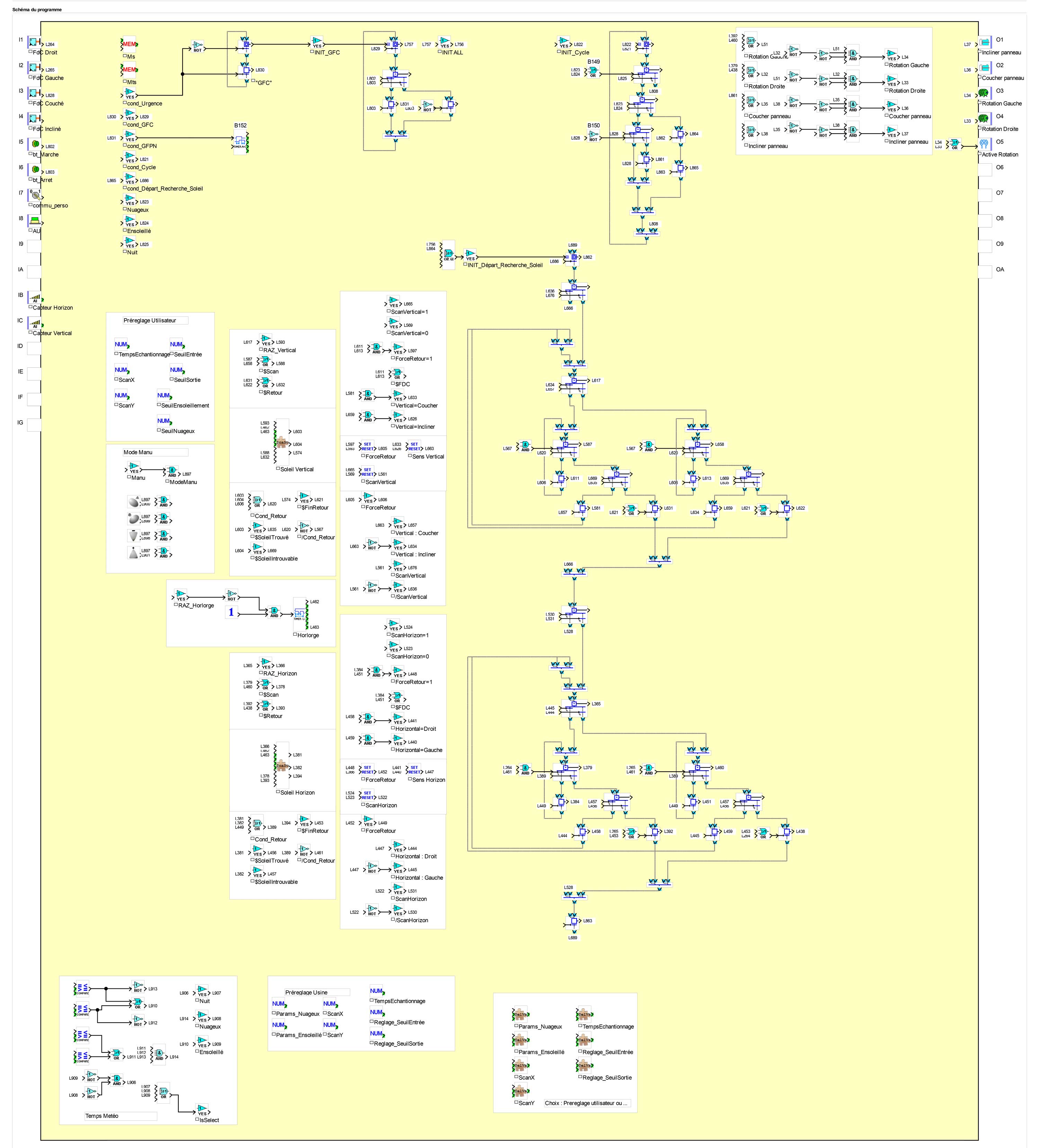

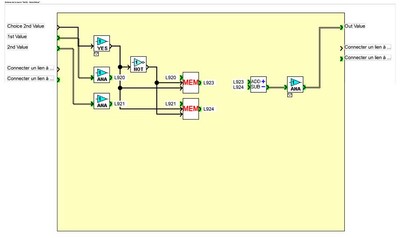

4. Grafcet point de vue système

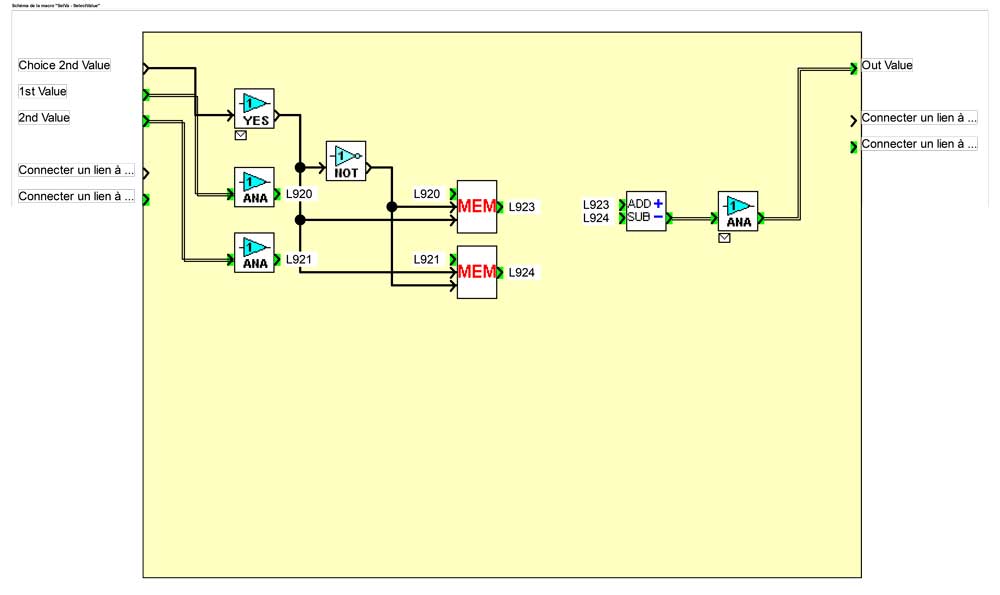

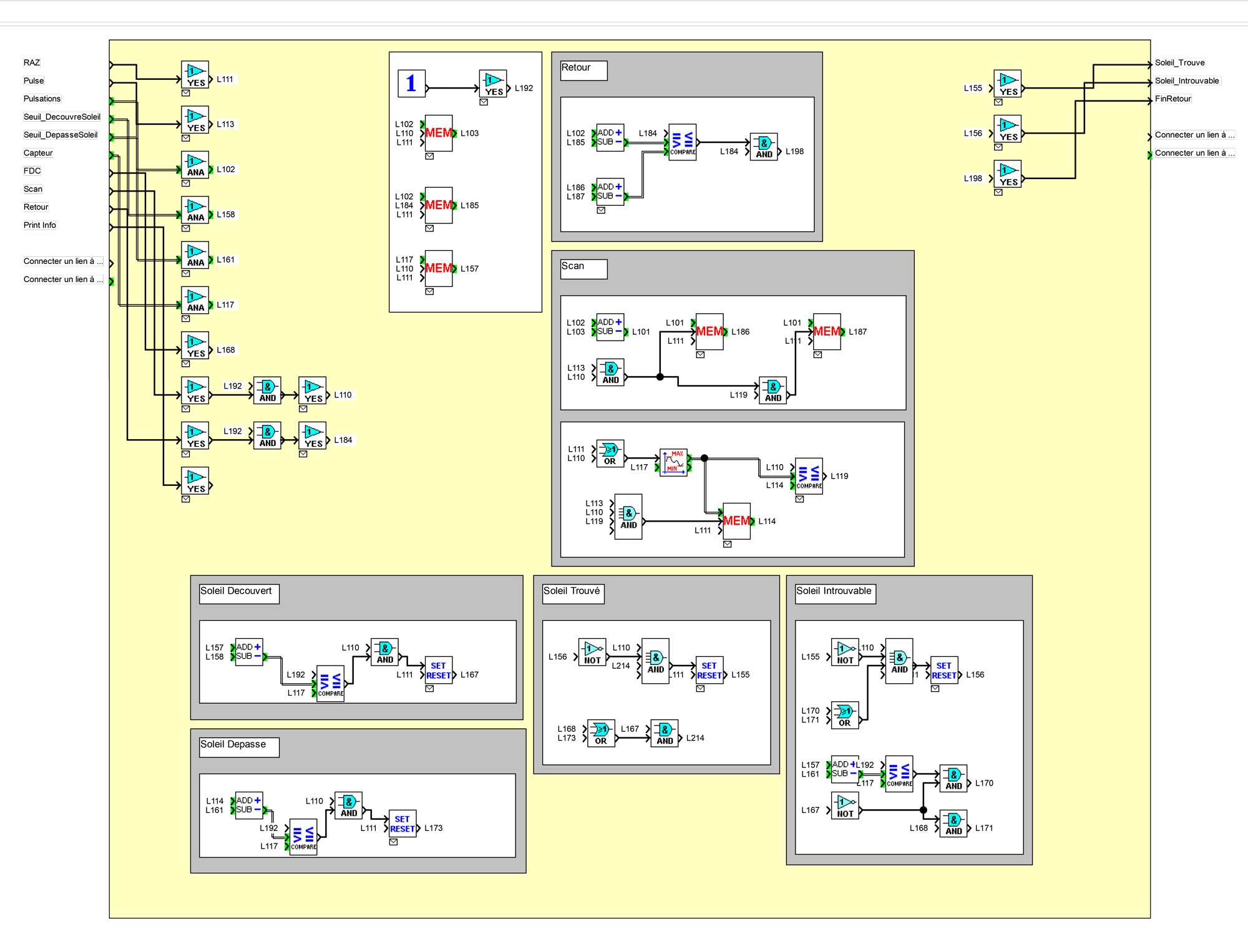

Fichier Crouzet Millenium3 (en construction) : SuiviSoleil-Avance-v1.1.pm3
