Groupement d'achat solaire,
achat groupé de matériel solaire thermique
pour une auto-construction ou une
auto-installation solaire à un prix défiant les installations
aidées ...
et rendant amortissable rapidement
l'installation
dernière mise à jour:
15/01/2010
Kit chauffe-eau solaire : compositions et tarifs
les CAPTEURS SOLAIRES PLANS certifiés
Solarkeymark (technologie simple, durable, éprouvée,
réparable localement -->ECS solaire et chauffage solaire sans nécessité
de boucle de décharge si forte inclinaison) (voir
la solarkeymark des panneaux)
Attention: Tout le monde commandant les panneaux
en 10.7/12.7 (au lieu de 8/10) pour le diametre des pipes;
les prix des panneaux sont désormais donnés
dans cette dimension de pipe (les dia 8 seront commandés sur demande
particulière)
la surface balayée par le liquide en est
quasiment doublée et permet par conséquent d'allonger
considérablement la durée de vie des panneaux (pertes
de charges diminuées) et surtout de fonctionner en thermosiphon
. Pour résumer tous les panneaux sont équipés pour
nous de pipes de diamètre 10.7/12.7 avec collecteur 20/24 sortie
3/4 femelles, vous avez donc le choix parmi 10 modèles différents.
- capteurs hauts: à placer verticalement en
position normale
dispo en peints ou revetement sélectif tinox
GM TINOX 2510 (1988 x 1218 x 90 mm)
MM TINOX 2108 (1988 x 1041 x 90 mm)
PM TINOX 1808 (1927 x 927 x 90 mm)
GM peint 2510 (1988 x 1218 x 90 mm)
MM peint 2108 (1988 x 1041 x 90 mm)

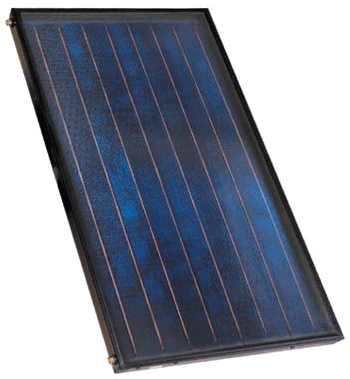

PM peint 1808 (1927 x 927 x 90 mm)
- capteurs longs: : à placer horizontalement
en position normale
LM
TINOX 112 (1988 x 1041 x 90 mm):
LM TINOX 1240 (2006 x 618 x 90 mm)
LM peint 112 (1988 x 1041 x 90 mm)
LM peint 1240 (2006 x 618 x 90 mm)
Ce sont les auto-installateurs qui étaient demandeurs, ces 4
modèles de capteurs sont fabriqués sur mesure pour notre
association
tous les capteurs peuvent être disponibles aussi en absorbeur nu peint ou sélectif sous réserve de 10 unités mini par groupement (compter 2/3 du prix environ)

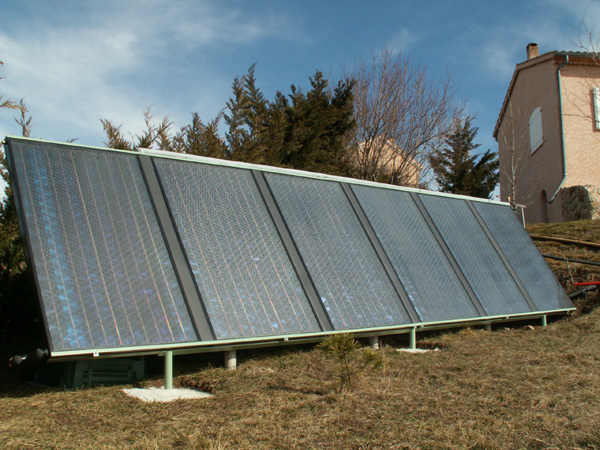

- voir d'autres photos: recup
commande 2
- voir d'autres photos: recup
commande 5
note concernant l'implantation des capteurs: ceux notés verticaux sont destinés à être posés verticalement en cas de fonctionnement en thermo-siphon, ceux notés horizontaux sont ceux destinés à être posés horizontalement en cas de fonctionnement en thermo-siphon. En circulation forcée, les panneaux peuvent être implantés ds n'importe quelle position. (exemples d'assemblages de capteurs)
- support pour montage
sur toiture

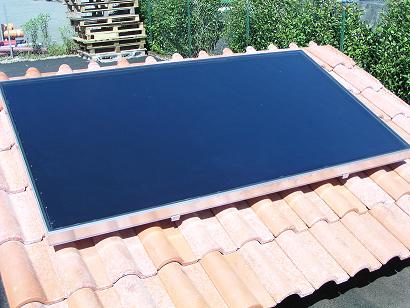

les CAPTEURS SOLAIRES PLANS Héliofrance
Capteurs Plans de fabrication française : HF 275 couleur Alu ou Noir
Dimension Hors Tout 2202 x 1249 x 90 mm
Poids à vide : 30 kg
Contenance en eau de l’absorbeur : 2.45 L
Solarkeymark en cours , technologie: absorbeur serpentin
les CAPTEURS SOLAIRES à tubes
certifiés Solarkeymark
Nous venons de stopper les groupements d'achats de ces matériels pour les raisons évoquées ici
Capteur 30 tubes (30 tubes dia. 58mm L 1800)
Surf totale occupée:5m2
(dim hors tout monté: h 2.00m x L 2.50m)
CARACTERISTIQUES TECHNIQUES
Surface totale: n0: 0,418; a1: 0,870 W/m²K
a2: 0,0094 W/m²K²
Surface d'ouverture: n0: 0,734; a1: 1,529 W/m²K
a2: 0,0166 W/m²K²
les CESI en thermo-siphon avec échangeur
annulaire ou serpentin:
Kit thermosiphon :
à composer soi-même
(le ratio surface capteur / ballon peut varier du simple au double suivant
l'inclinaison, l'orientation, l'autonomie recherchée (été,
été +hiver), ....
contacter apper.solaire chez free.fr pour aide
au dimensionnement
- ballon échangeur annulaire ou serpentin
(à contenance égale, l'avantage de l'annulaire est la grosse
surface d'échange, l'avantage de l'echangeur serpentin étant
l'excellente stratification)
- resistance électrique ou pas pour le
ballon (suivant la possibiliter de garder un chauffe-eau électrique
en série, ce qui augmente globalement la capacité de stockage)
- 1 ou plusieurs panneaux
les ballons solaires combinés
(2 en un : chauffage + ECS) :
 |

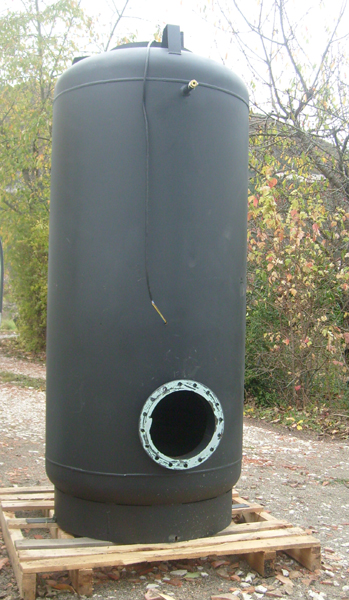

un 1000 combi tout nu jacquette isolante enlevée |
Soltec 800/160 Soltec 1000/200
|
les ballons solaires échangeurs
serpentin :

ayant eu trop de pb de qualité variable avec le fabricant des ballons ci-dessus, nous avons cessé de les proposer |
 |
 |
160,200l, 300l, 400l, 500l, 800l et 1000l avec double ou simple échangeur avec ou sans résistance |
 |
simple échangeur plus
d'info double échangeur
plus d'info
panneaux solaires, achat,groupé,capteur,solaire,
achat groupé, capteur solaire

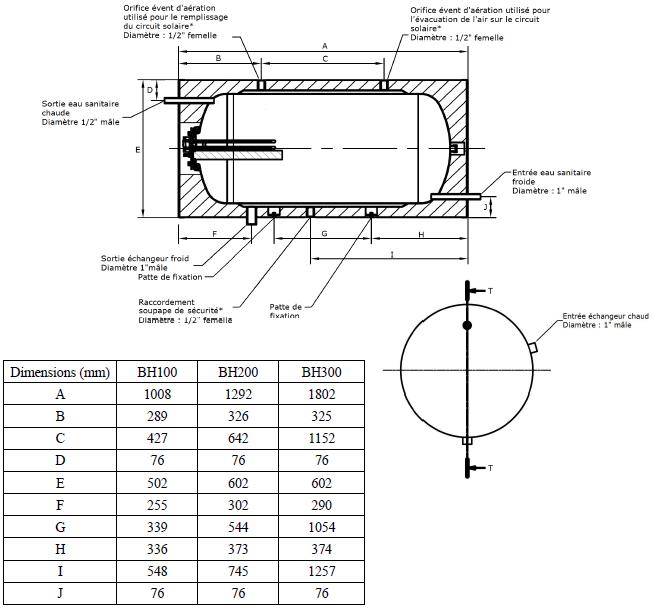

les ballons solaires échangeurs annulaires :

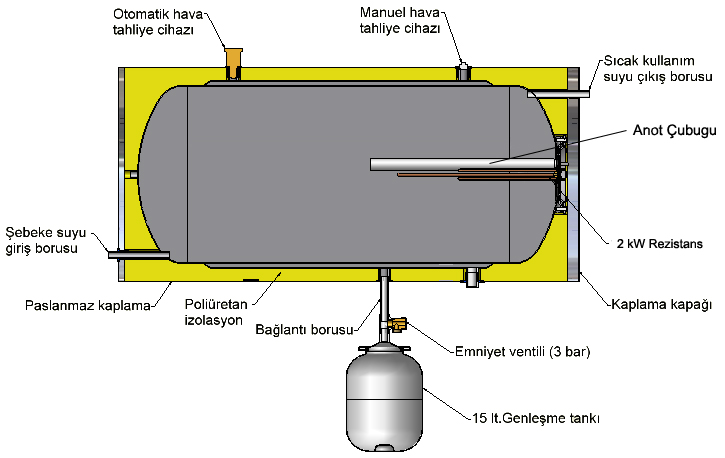

les nouveaux ballons solaires échangeurs annulaires :
 100L 200L livrés nu avec anode, résistance élec 2kW,sans vase expansion dia 420 100 L : Long 1166 200 L : Long 2069 |

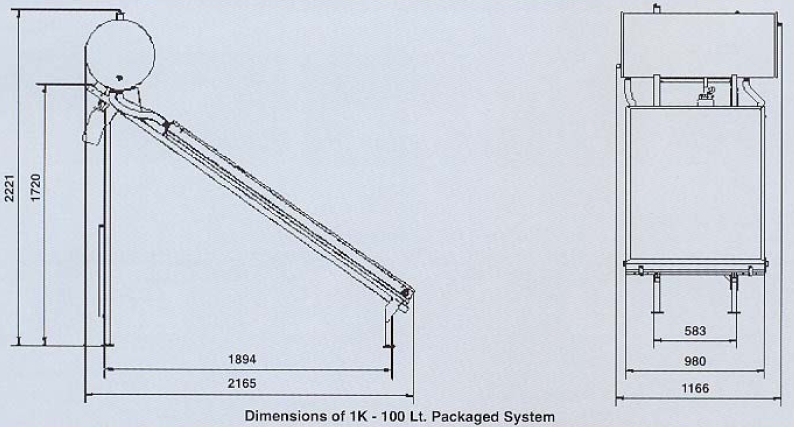

Ces nouvveau ballons sont issus d'un kit thermosiphon montré pour exemple ci-dessus |
Les échangeurs à plaques en aciers inoxydable:
régulations solaires :
régulations solaires toutes faites:
Info regule 2 sondes simple pour cesi
Basic regule 2 sondes avec affichage pour cesi
Vision 3 sondes ou plus (regule simple chauffage et cesi)
Genius Plus 4 sondes ou plus, le must on peut tout lui faire faire
régulation solaire par automate programmable millénium:
géré en direct par andré bayle
Connectique:
raccords 3 pièces inter panneaux, bouchons de fin de panneaux:
Doigt de gant 1/2 " male L= 100mm avec son raccord
Groupe de transfert très complet
Circulateur solaire Wilo 20-6 seul

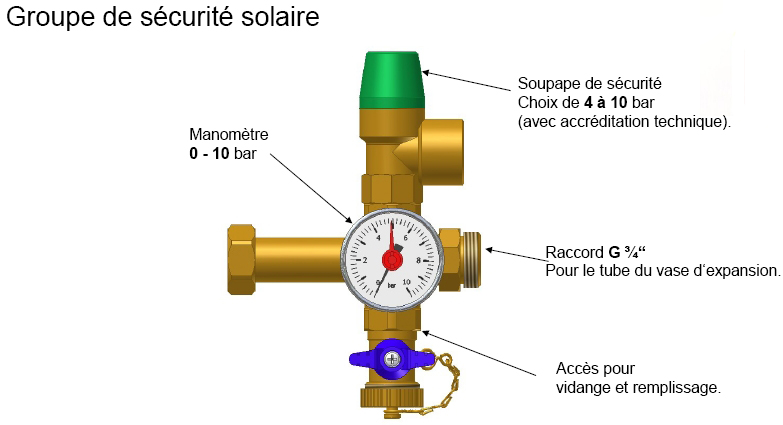

Groupe de sécu,
Soupape de sécurité160°C ,
Purgeur solaire 10 bars 150°
Liquide antigel bidon 20l 40% d'antigel, protection -25°C ou antigel pur
vase d'expansion 18l + accessoires raccordement et fixation
vanne 3 voies laiton BISTABLE :V3V DN25 (1") ou V3V DN20 (3/4) : 158 euros TTC
clapet anti-retour à battant laiton métal/métal (les seuls fiables longtemps): 3/4 " ou 1"
Mitigeur Thermostatique :6210C34 (3/4")
Groupement d'achat de panneaux solaires photovoltaiques
groupement d'achat d'un kit complet pour injection réseau
Matériel seul ou posé
pour info les tarifs négociés 15 décembre 2009 chez Solaire Diffusion
MODALITES et PROCEDURE MISE EN PLACE DU GROUPEMENT D'ACHAT :
Les matériels (panneaux et ballons) sont commandés par conteneur entiers, pour minimiser les coûts
Apper centralise les commandes, les Importateurs assurent la logistique.
Délais:
- si le matériel commandé est déjà en stock, il peut être livré immédiatement
- délai variable en fonction du volume
- délai maxi observé l'an dernier de 4 mois pour des commandes en été (peu nombreuses => le volume du conteneur est plus long à remplir)
- généralement, les commandes ont lieu 4 ou 5 fois par an
Pour la livraison nous proposons plusieurs possibilités:
- les matériels peuvent être livré groupés, c'est à vous d'organiser, utiliser le forum dédié groupement d'achat: voir plus bas
- les matériels peuvent être retirés directement chez Solaire Diffusion dans le 13
- les matériels peuvent être retirés directement dans le 35 (dans ce cas la participation aux frais de livraison sera:
de 20 euros par capteurs, 50 / ballons, 5% sur le reste)(ce dépot est livré par 6 palettes mini)
- les matériels peuvent être livrés chez vous par transporteur
(choisi par vous ou par l'importateur. Avec apper, les prix des transports ne font l'objet d'aucune marge, ce qui rend le prix du transport très raisonnable),
vous devrez choisir votre mode de livraison avec le retour papier de votre devis proforma
Contacter ceux qui sont passés avant:
Pour ceux qui veulent tout savoir quant à l'organisation du groupement d'achat de matériel solaire et contacter ceux qui sont passés avant:
rendez-vous dans la partie achat groupé du forum APPER SOLAIRE :
http://forum.apper-solaire.org/viewforum.php?f=30
Pour être mis directement en contact avec quelqu'un d'un groupement précédent proche de chez vous , contacter directement par mail:
Le forum Apper groupement d'achat: ( http://fr.groups.yahoo.com/group/apper/ )
Il permet , grâce à la base de donnée, de connaître les proximités géographiques de chacun et surtout
il sert à informer tous les participants des événements en temps réel et évite de répéter X fois la même chose,
il permet aux participant de s'organiser pour les livraisons groupées.
il permet aux participant de connaitres les dates d'encaissement de leur réglement
Il est restreint, il contient des bases de données, réservé à ceux qui ont suivi la procédure donnée en page suivante et envoyé une commande ferme avec des garanties. Après validation sur la liste , ajoutez votre ligne sur la base de données: http://fr.groups.yahoo.com/group/apper/database
Deux autres forums sont disponibles pour le conseil , le dimensionnement, le choix des matériels, les demandes de travaux, les retours d'expériences,...
l'ancien tjrs en service: http://fr.groups.yahoo.com/group/auto_construction_solaire_thermique/
le nouveau plus organisé: http://forum.apper-solaire.org/portal.php
aide au dimensionnement:
suivre la procédure pour commander avec APPER
