Réalisation d’un CESI acheté en kit avec radiateur de décharge et onduleur contre coupure edf.
Tout ça avec l'aide du forum Apper solaire
samsara75 Sadeillan 32 Gers
samsara75 chez neuf.fr
Tout à commencé en parcourant "l'excellent"
forum Apper solaire, ayant quelques connaissances de bricolage je me
suis dit que je devrais y arriver. J’ai donc commencé ma prospection

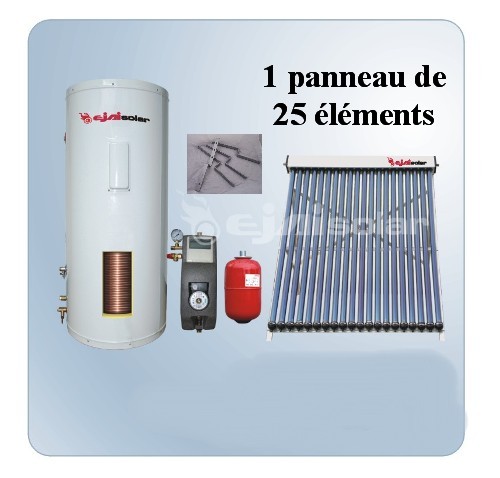

de matériel et je suis tombé sur une annonce sur internet me proposant
un kit à assez bon prix. (environ 1500€)
La livraison s’est bien passée.
Les colis
étaient complets sauf pour les tubes, malgré une super protection, par
deux fois il a fallu retourner les cartons pour cause de tubes cassés.
Le vendeur a été très correct et lors du dernier envoi, il en a rajouté quelques uns en "rab".
Une petite anecdote, lors de la réception des tubes je les ai vérifié un par un pour voir si il y avait de la casse
et le simple fait de les laisser sur la pelouse quelques minutes a suffit à rendre le bulbe en cuivre du bout bouillant !
Autre chose à signaler, à mon avis et d'après ce que j'ai lu sur le forum,

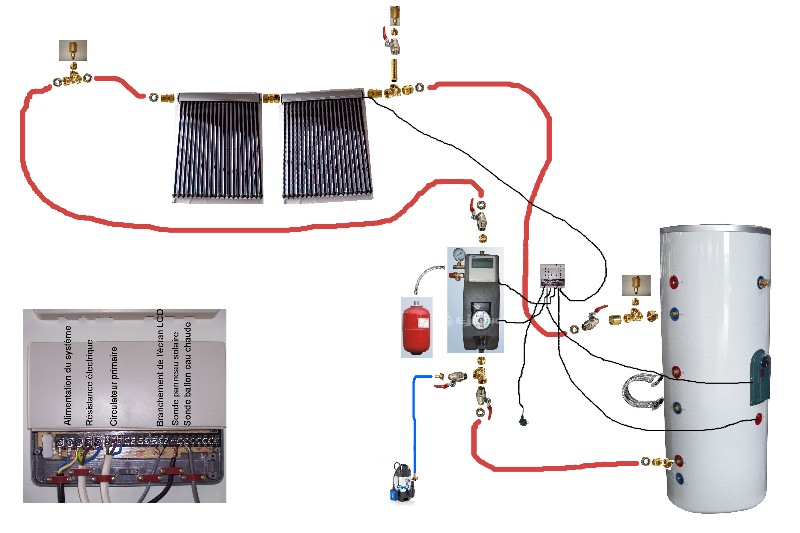

le schéma qu'il fournit avec le matériel n'est pas à suivre : schéma
(comme je l'explique plus bas avec une petite variante)
Donc j'ai commencé par le commencement.

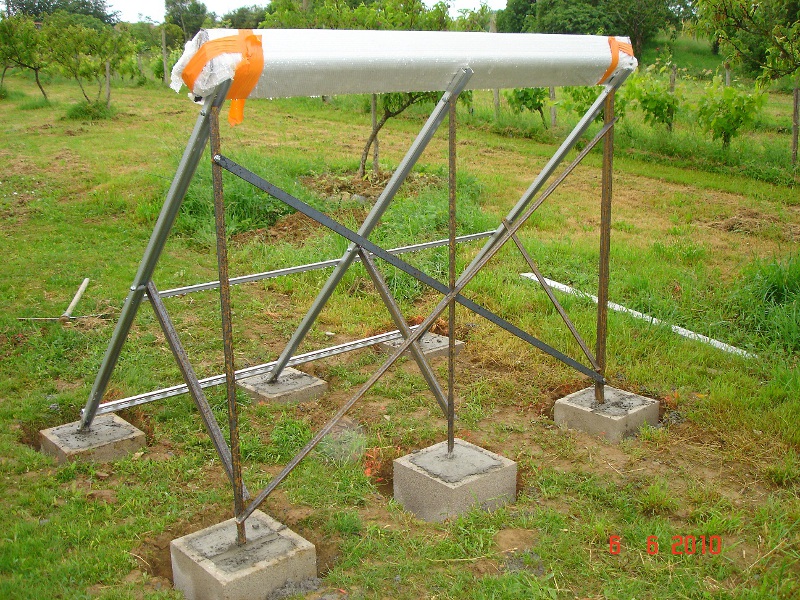

Le kit ne comprenait que la structure avant en aluminium et des crochets pour la fixation sur toiture,
alors avec des cornières et quelques boulons j'ai fabriqué un support.
Il est fixé grâce à des regards en béton.

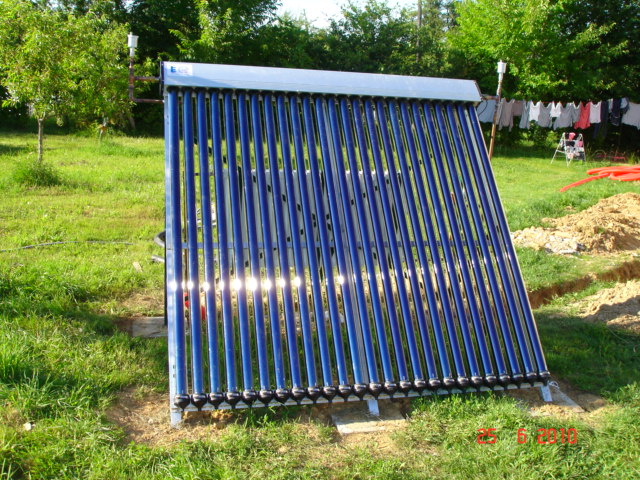

Le panneau est un panneau de 25 tubes, certifiés "solar keymark".
J'ai été quand même vérifier sur le site de
certification allemand si la société qui fabrique ces panneaux (en
chine) avait vraiment obtenu l'agrément et ils apparaissent en effet
dans la liste (on est jamais trop prudent).
Ne pas se fier à la chronologie des photos,
car les tubes ne doivent être mis en place que lorsque votre installation est prête à tourner.
(plutôt lorsque le soleil est bas à l'horizon, prévoir lampe frontale si on travaille lentement...)

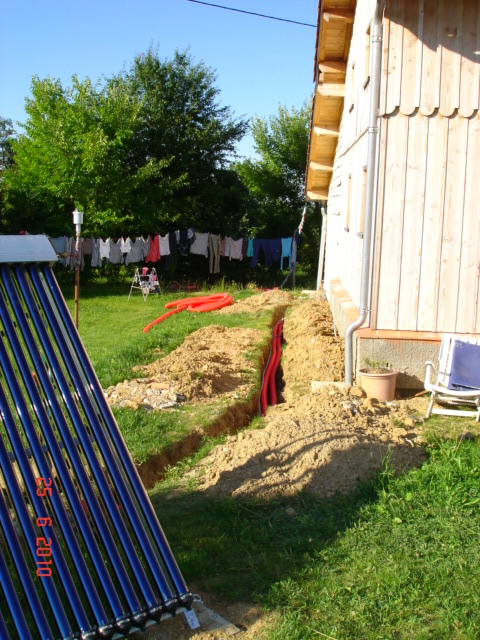

On voit ici la tranchée avec les tubes prêts à être enterrés.
(peut être aurais je du creuser un peu plus profond)
La canalisation est en cuivre recuit de 18 mm
de diamètre mis dans une gaine isolante haute température et protégée
par une gaine annelée d’électricien
Le plus dur a été de faire glisser tout ça à
l'intérieur de la gaine cannelée en la gardant entière pour ne pas
avoir d’entrée d’eau.
(du talc m'a aidé)
Note : Il n’y a aucune soudure enterrée.

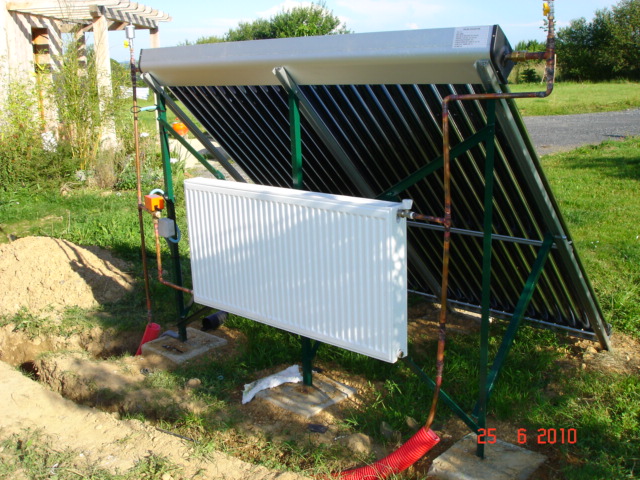

On voit ici le
radiateur de décharge pour évacuer le surplus de chaleur lors de fortes
températures lorsque le ballon est au maximum de sa capacité de
stockage. (causes : installation sur dimensionnée ou lorsque l'on
s'absente en vacance)
et la vanne deux voies en orange pilotée par le régulateur
Plage de fonctionnement de 20 à plus 150°C
Le raccord du panneau solaire avec la canalisation cuivre est fait avec des raccords à compression olive
L’idéal est d’installer le radiateur dans un endroit couvert car il va très vite vieillir (trace de rouille).
Dès que j’aurai cinq minutes je lui ferai un petit abri.

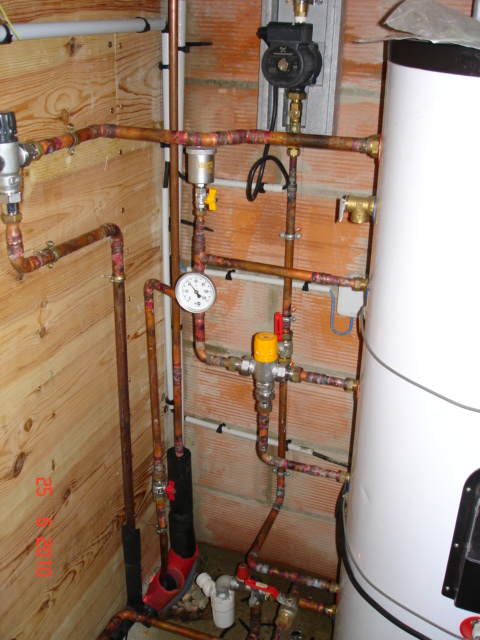

Sur cette photo on voit l'ancienne installation que j’avais essayé ;

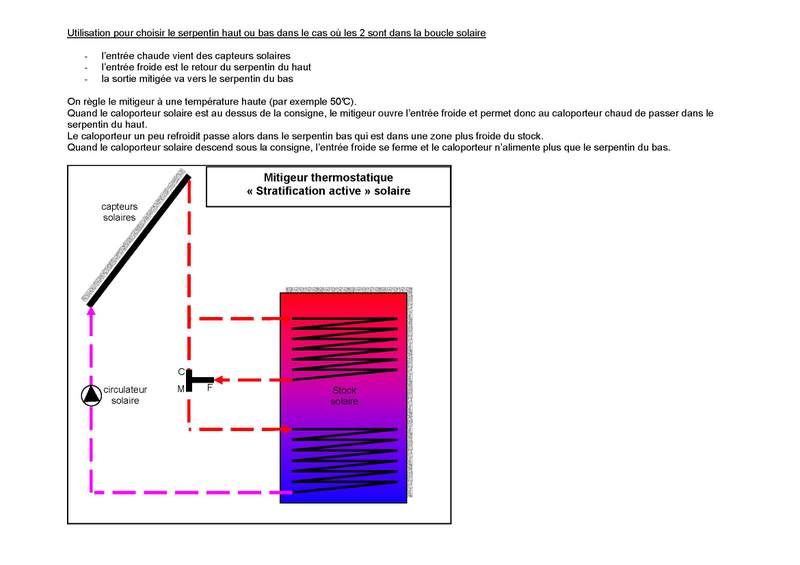

mettre en série les deux serpentins avec un mitigeur thermostatique régulant le tout comme indiqué sur ce dessin.
Le résultat a été peu concluant,
alors que le haut du ballon était à 80°C le
mitigeur s’ouvrait avec une eau en dessous de cette température et du
coup refroidissait l’eau stockée.
J’ai tout démonté et je n'utilise que le serpentin du bas,

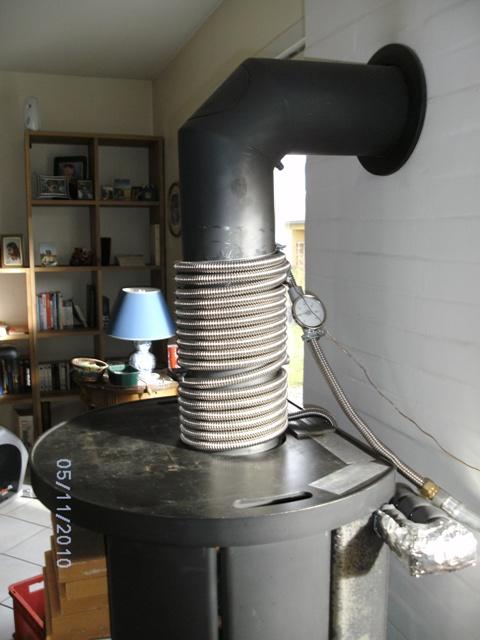

réservant celui du haut pour de l’appoint du genre de la photo ci contre par exemple :
