Plancher chauffant solaire, faible épaisseur, spécial rénovation,
seulement 1,5 cm d'épaisseur, pas besoin de recouper les portes, plus ragréage
par Jean Gireaudot , Basse-Rentgen en lorraine
tigrou_838 chez yahoo.fr

 Achat de la maison 15 mars 2004
Compte rendu des travaux de Jean Gireaudot, habitation de 100m² à Basse-Rentgen en lorraine
Tout électrique. Facture mensuelle de 193 E  avec compteur bi-horaire, pas du tout écolo à mon goût,  vue sur la Centrale de Cattenom à +/- 8 kms.

AVANT:

 Septembre 2004, Premier achat un poêle à bois, 1500 €,  achat de 400 € de bois, 10 stères
Diminution de la facture mensuelle Edf en janvier 2005, ramenée à 140 € en bi-horaire.

Février 2005 : Rénovation des trois chambres avec la pose de parquet, réfection des  peintures et changement des fenêtres.

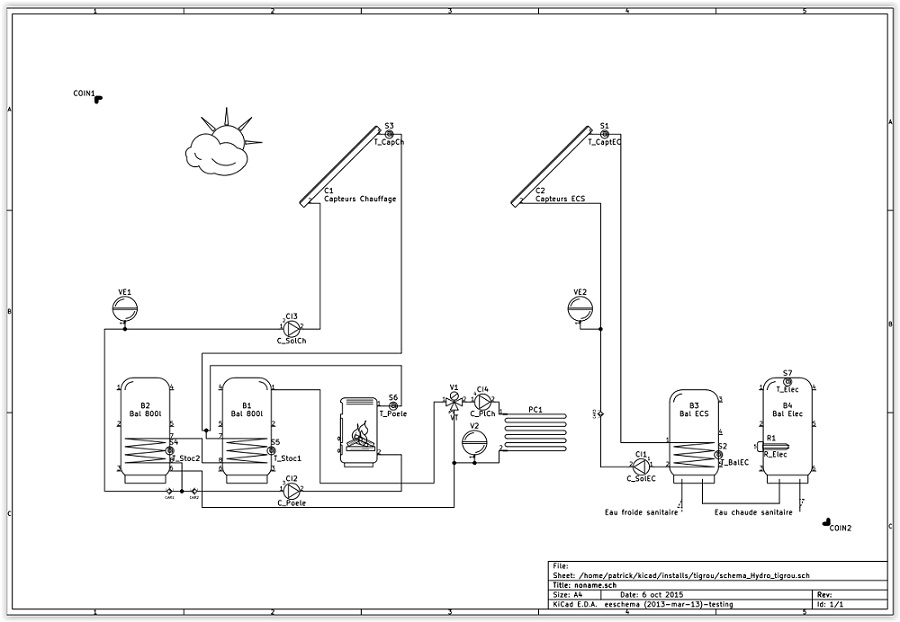

Voici le schéma de l'installation finale:

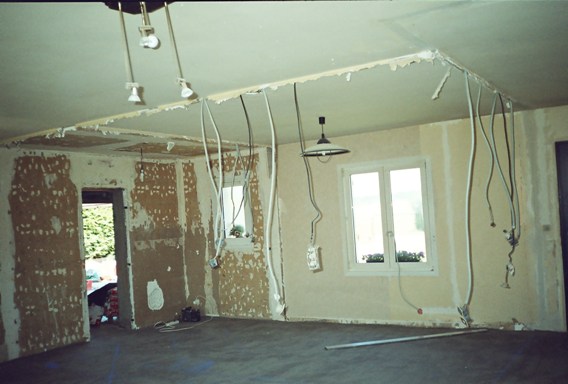

Avril 2005 : Début des travaux d'aménagements par destruction des cloisons intérieures, entrée, salon, salle à manger, cuisine, cellier, au total une seule pièce de 50 m² avec plancher chauffant (coût total 2000 € , circulateur, sonde thermique, tuyaux 8/6 et 14/16 raccords) basse température et faible épaisseur sur capteur solaire.
Et surtout suppression de quatre radiateurs de 2000 watts chacun pour le chauffage.

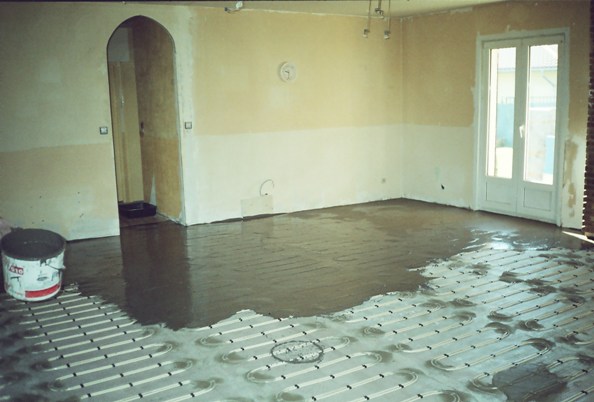

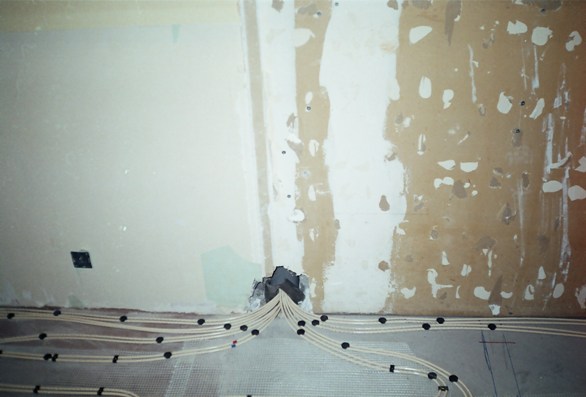

Puis pose du plancher chauffant, faible épaisseur, spécial rénovation, seulement 1,5 cm d'épaisseur, pas besoin de recouper les portes, plus ragréage.

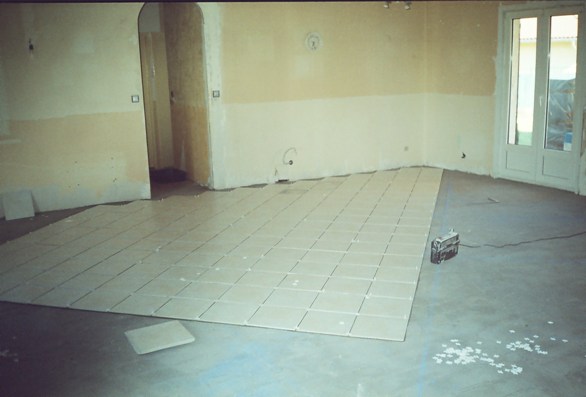

carrelage





Sortie plancher chauffant vers garage.




Sortie chauffage côté garage.

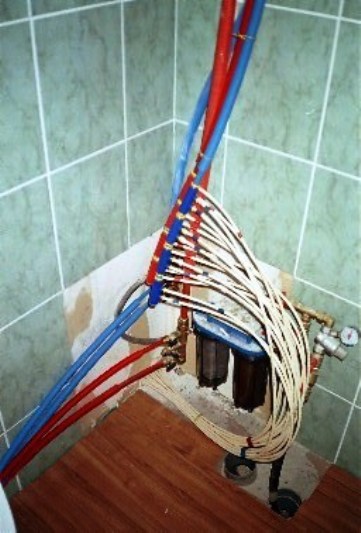

Deuxième sortie plancher chauffant côté salle de bains. Sur cette photo il y a là l'arrivée d'eau générale et la nouvelle plomberie en PER de toute la maison.  En cours de finition




Janvier 2006 : facture mensuelle Edf  83 e

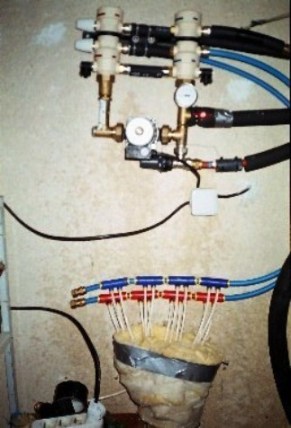

Côté garage pour branchement plancher chauffant avec circulateur, qui envoie l'eau chaude du plancher par la salle de bains et le garage, plancher chauffant à contre flux dans tuyaux de 8m/m d'épaisseur.

Mars 2006, démolition de l'ancienne salle de bains et ragréage, carrelage, meuble, plomberie et électricité.

En cours de finition pour cet hiver.

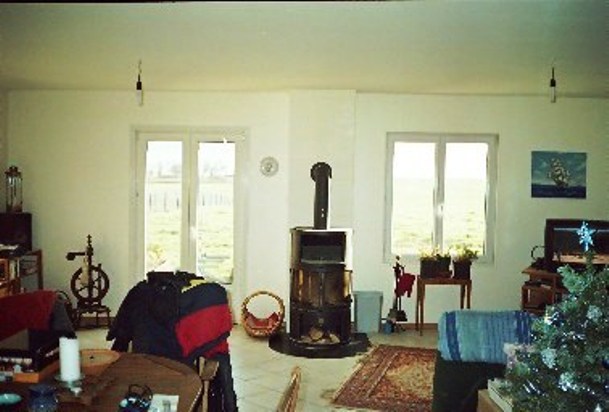

Juillet 2006 : la pièce de 50 m² avec plancher chauffant et poêle est terminée. Plus tard, serpentin en cuivre derrière poêle pour alimenter en chaleur la réserve d'eau chaude plancher chauffant.

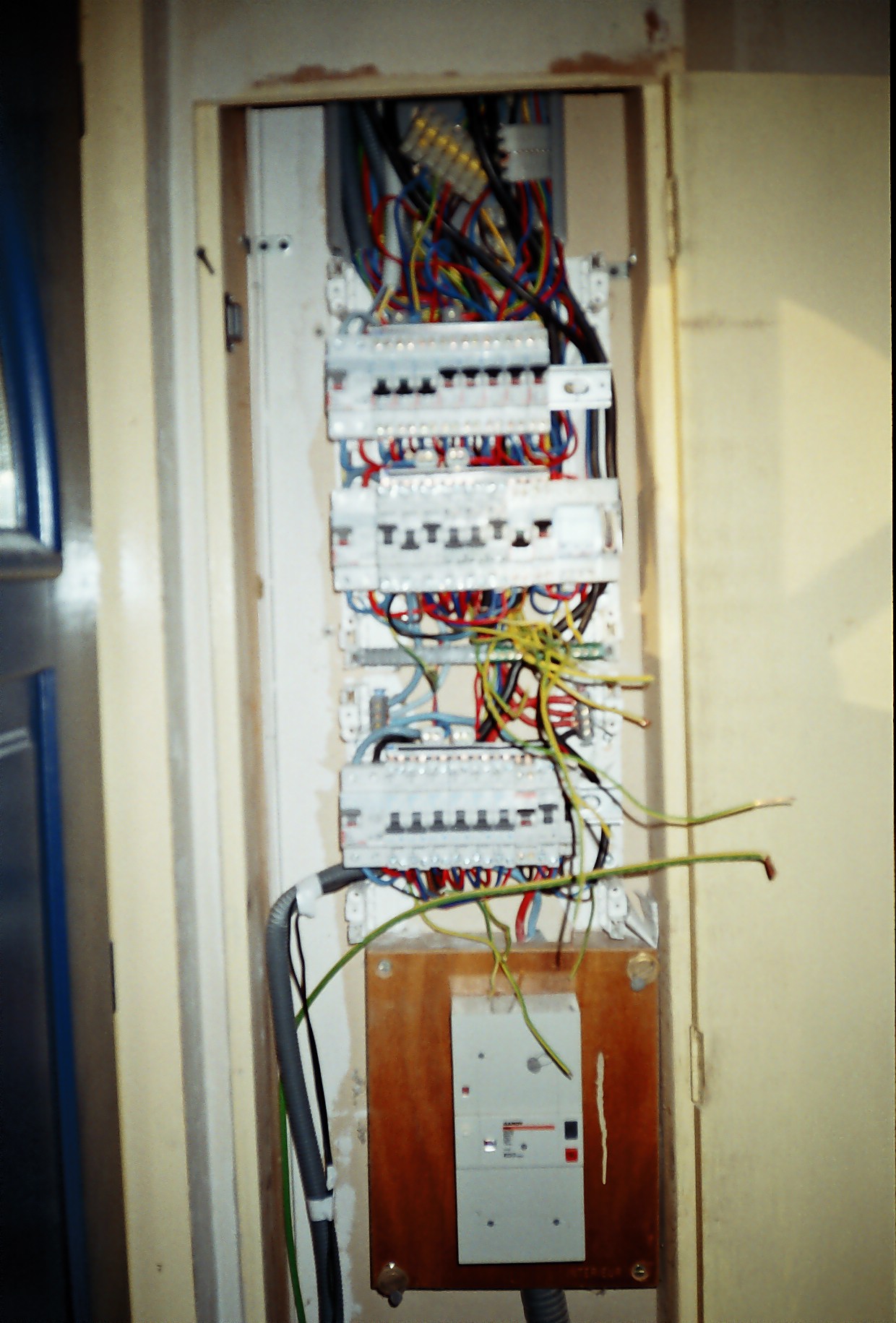

 Tableau électrique et toute l'électricité de la maison sont refaits à neuf.




Achat de 8 capteurs APPER 1808 black, récupération de 3x200L cumulus ex-électrique plus un échangeur, pour réserve d'eau chaude plancher chauffant.

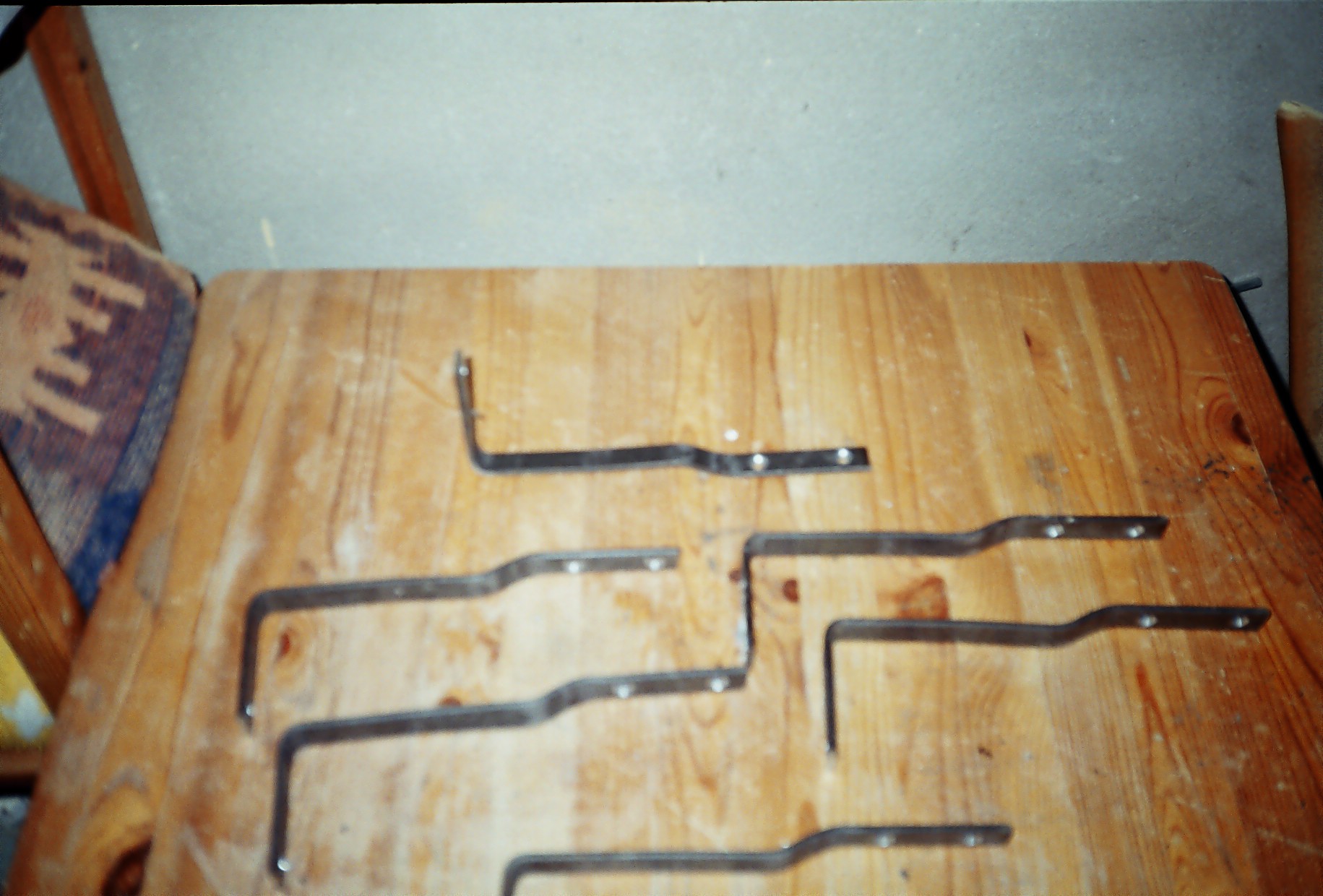

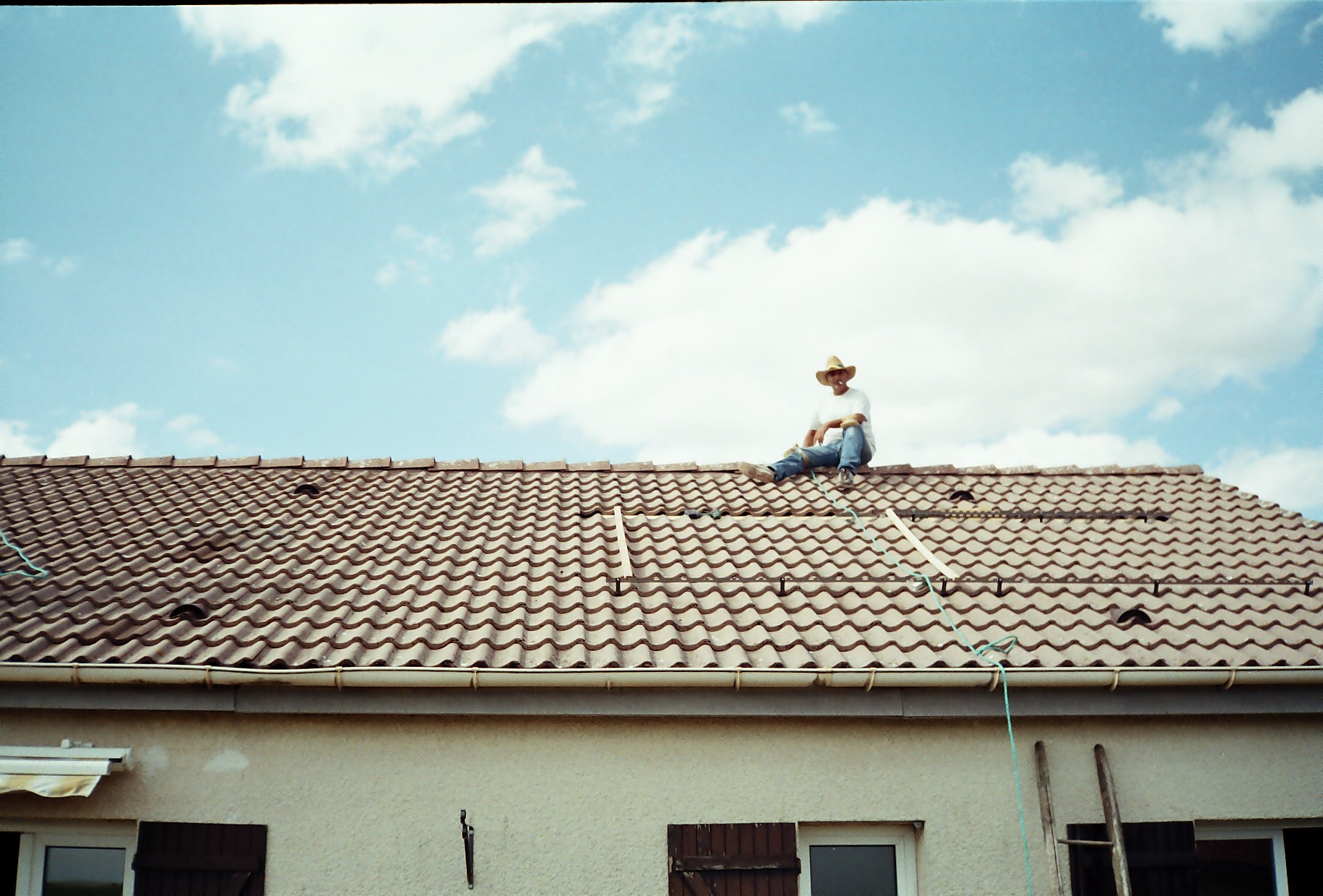

Montage des capteurs sur le toit, fabrication des supports et cornières.

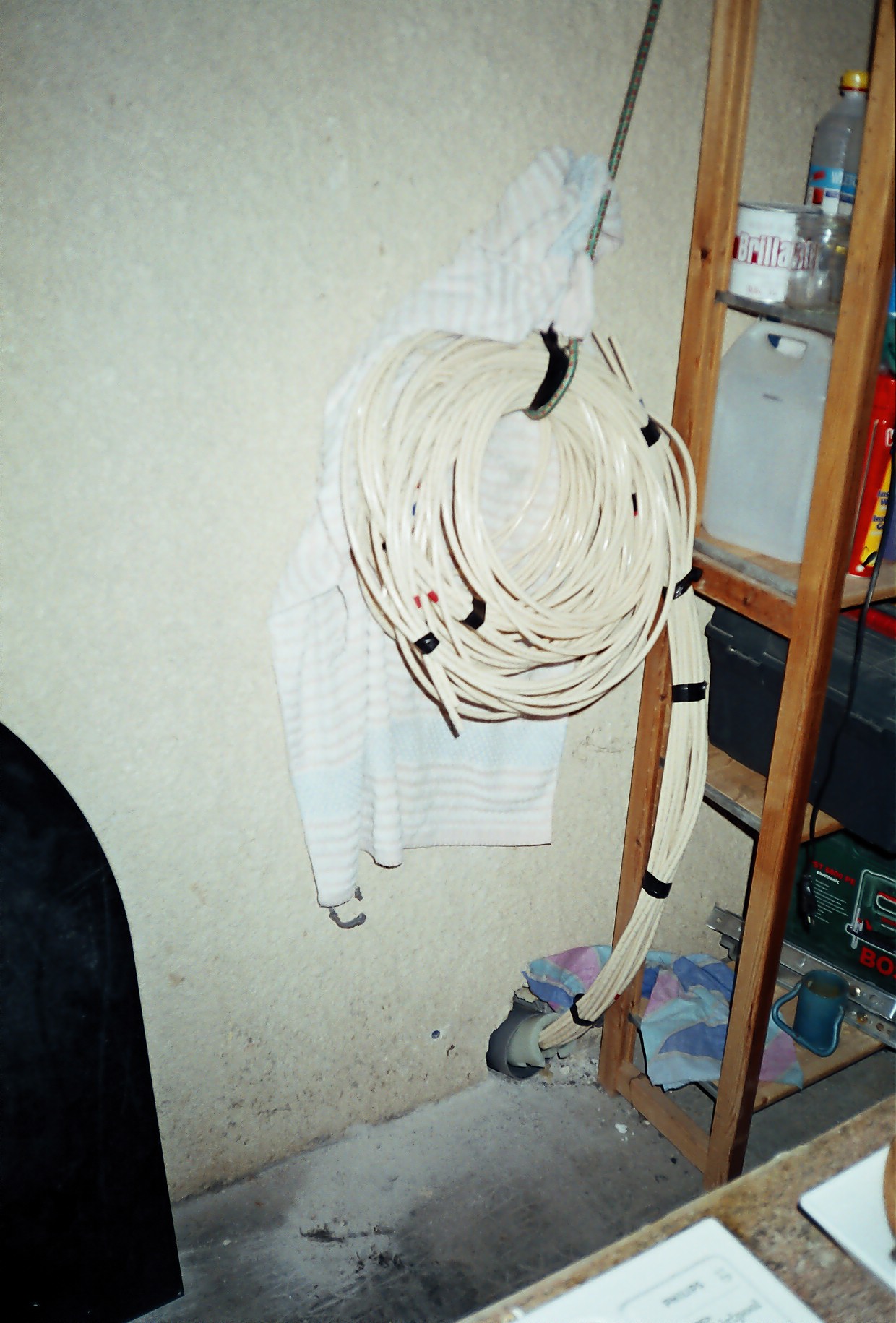

Tuyaux solaire en PER 20/22, 40 mètres au total des capteurs à l'échangeur, plus 40 mètres en 14/16 pour l'alimentation du plancher chauffant,

Pose terminée des capteurs en août 2006

Montage provisoire des réserves d'eau 3 x 200 litres avec branchement sur plancher chauffant dans garage.

En même temps, branchement du cumulus solaire 200 litres APPER en série sur l'électrique pour l'eau chaude sanitaire, dans buanderie, place récupérée au fonds du garage et isolée en laine de roche de 10cm et placoplâtre + carrelage et peinture et changement de la vitre par un double vitrage, et une porte isolée:

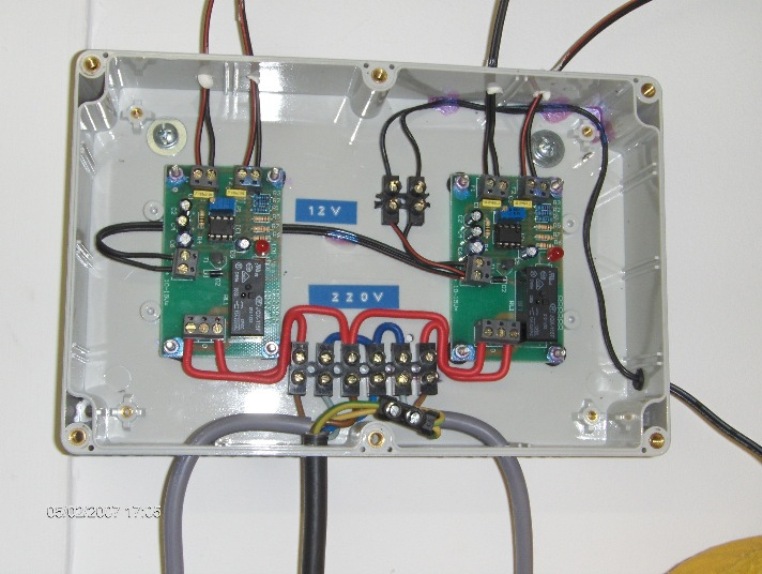

Branchement de la partie électrique avec deux platines Conrad, 4 sondes, sur 12v, pour le moment, en évolution avec le poêle chauffant l'eau pour plus tard.

 Plancher chauffant et eau chaude opérationnels en novembre 2006.

Janvier 2007, Diminution de la facture Edf, montant de 43 € mensuel.

Achat pour 400 € de bois de chauffe.

Mars 2007
Demande de travaux pour le local technique.

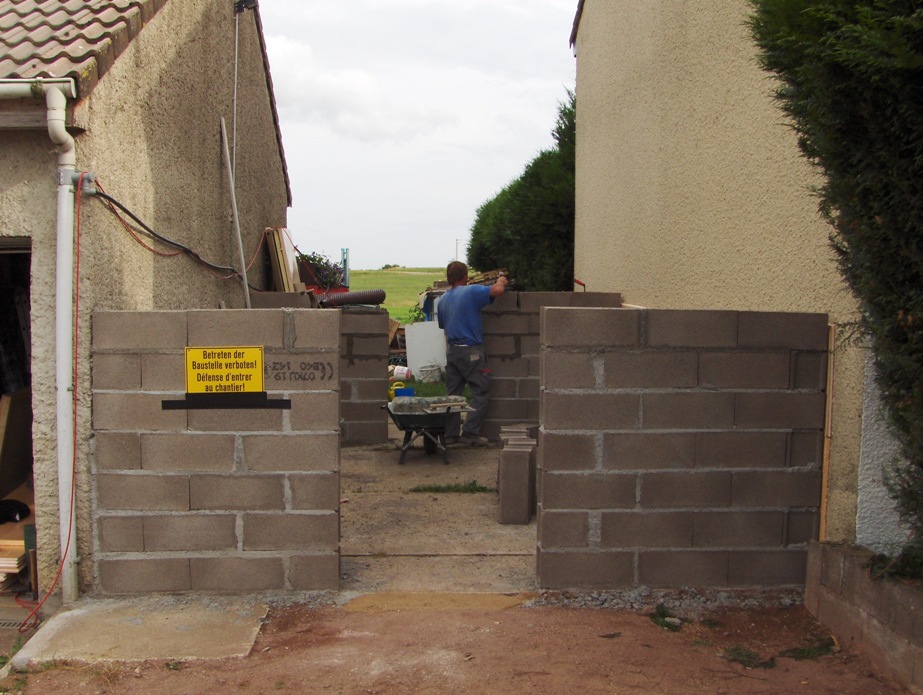

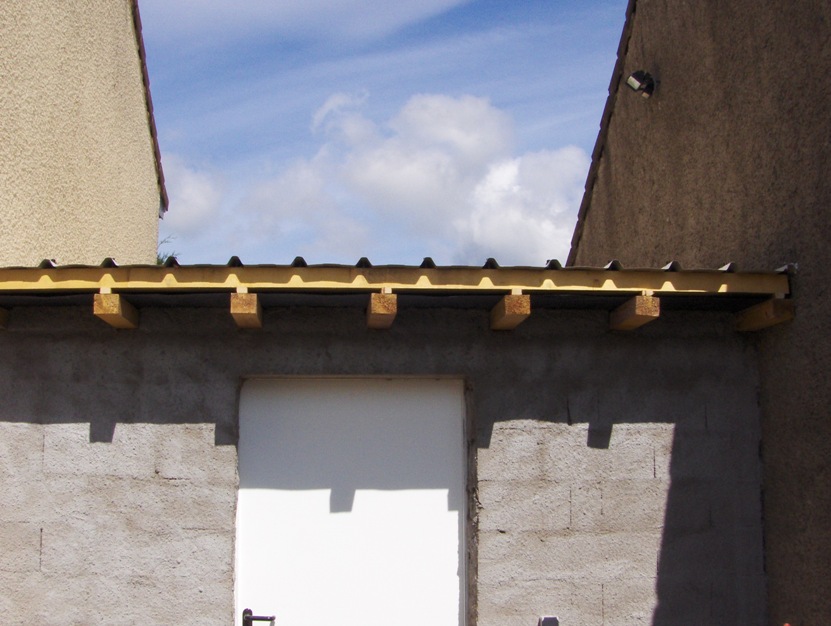

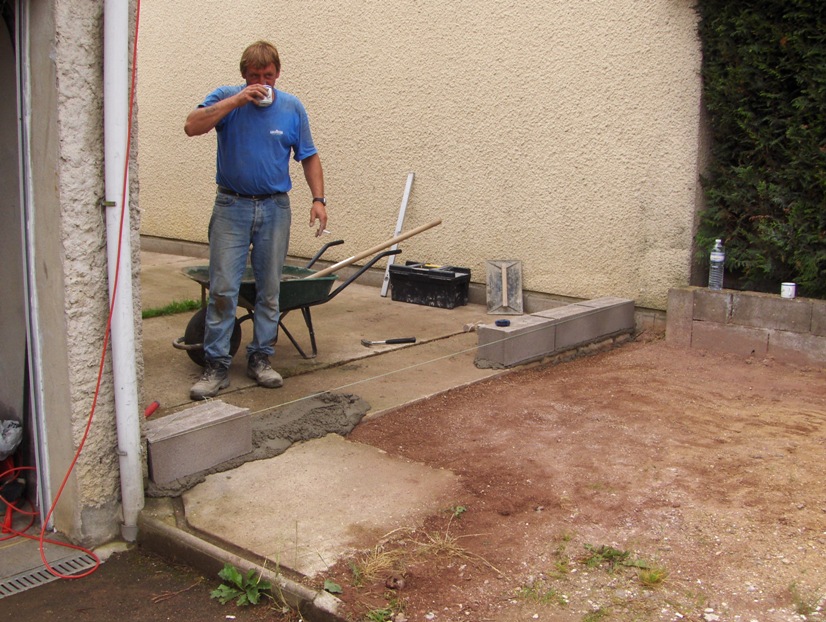

Juin 2007 : Début de construction du local technique pour y mettre toute la partie solaire réserve en eau chaude, eau de pluie et aussi bicyclettes et tondeuse.

Septembre 2007 : fin des travaux du local.

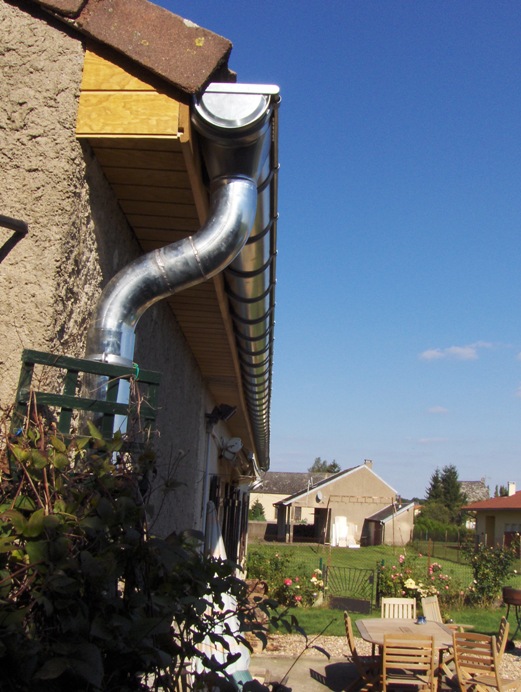

Fin septembre réfection des gouttières et planches de rives de toute la maison.

prévision de branchement sur cuve eau de pluie courant septembre.

Prévision de démontage des cuves solaire du garage pour mettre dans le local technique,

Cuve de 1000 litres avec les trois cumulus de 200 litres et 1 cumulus échangeur annulaire en plus que je viens de récupérer.

Déplacement dans le mois de septembre.

Rallonger tous les tuyaux de chauffage et eau.

Branchement eau de pluie pour les toilettes et branchement de la pompe sur capteur solaire et batterie 12v.

Au total, 12 tuyaux à rallonger de plus ou moins 5 mètres, avec la partie électrique à déplacé aussi.

Prévisions de finitions de tout cela entre septembre et décembre.

Merci à mon frère JOJO qui est venu plusieurs fois d'Auvergne à moto ou en voiture pour me donner un petit coup de main dans mes travaux.

Merci à JEANNOT, un copain maçon pour son aide.

la suite au prochain N° ....


JEAN




Petit complément sur mon installation chauffage solaire ; avril 2008

par Jean Gireaudot , Basse-Rentgen en Lorraine

tigrou_838 chez yahoo.fr


Petite série de photos avec la date dessus.

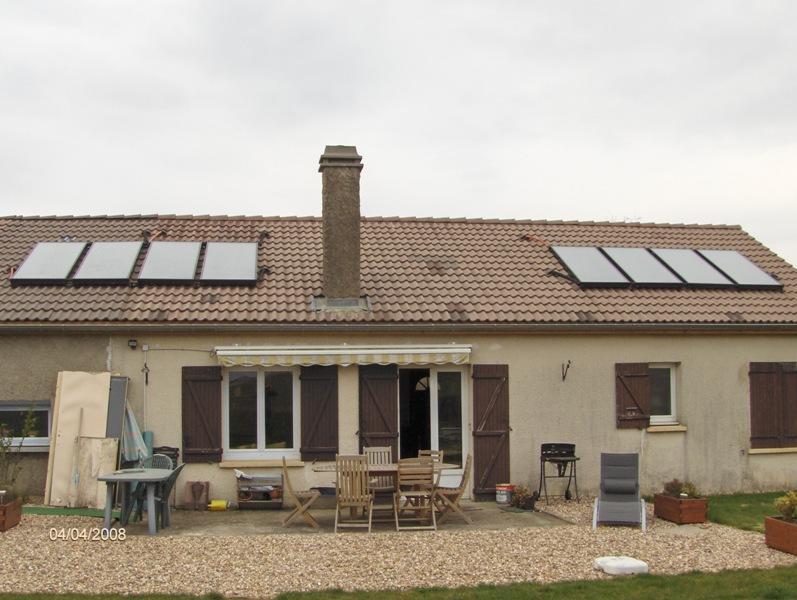

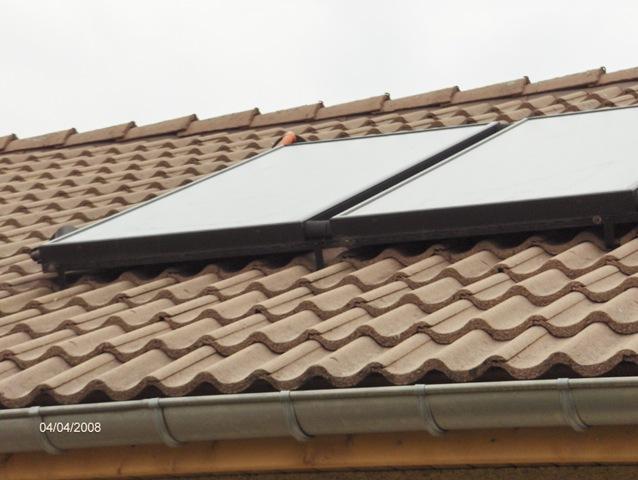

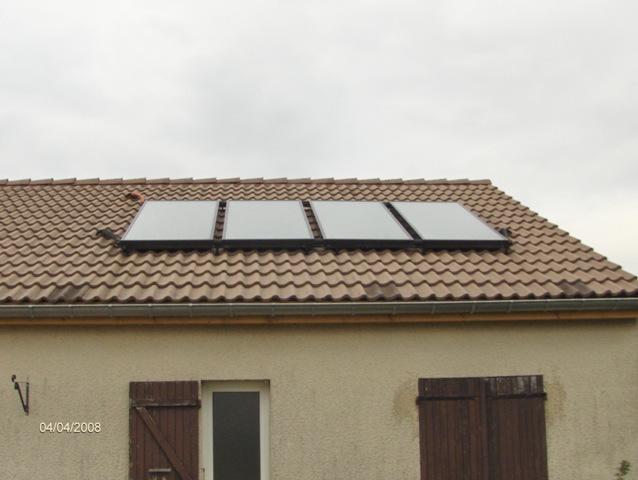

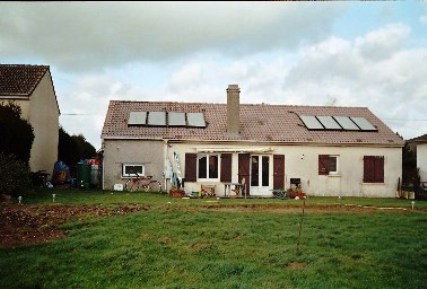

Meilleures photos de la maison et des capteurs


Série de droite



Détails

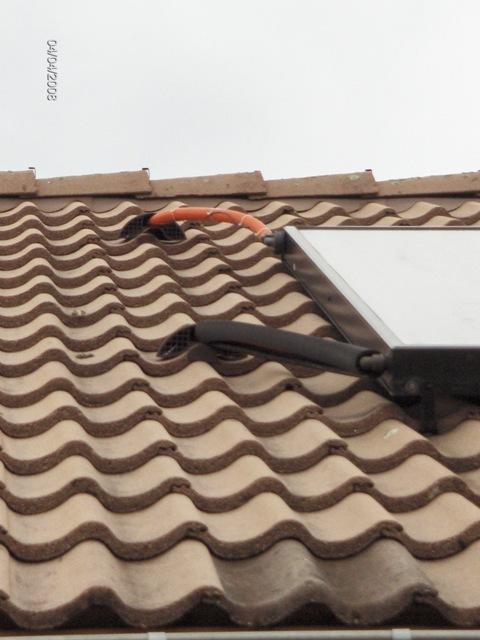

Détails au 04/04/2008 à finir le passage sous toiture et l'isolation qui n'a pas tenu.



Ce matin le 07 avril, il y avait 5 cm de neige partout, donc je ne sais pas quand je pourrai monter sur le toit faire cela.

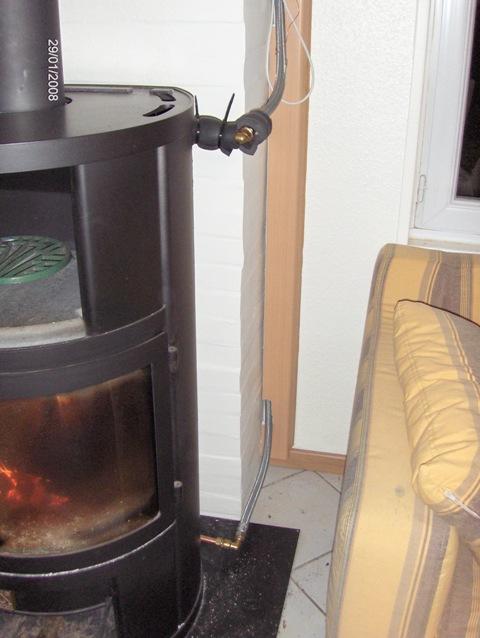

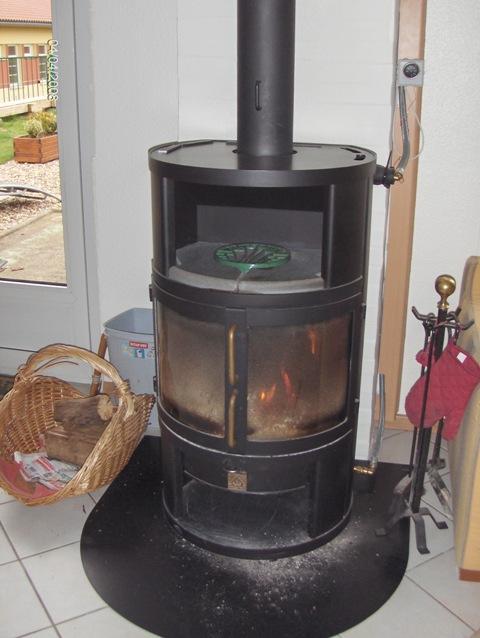

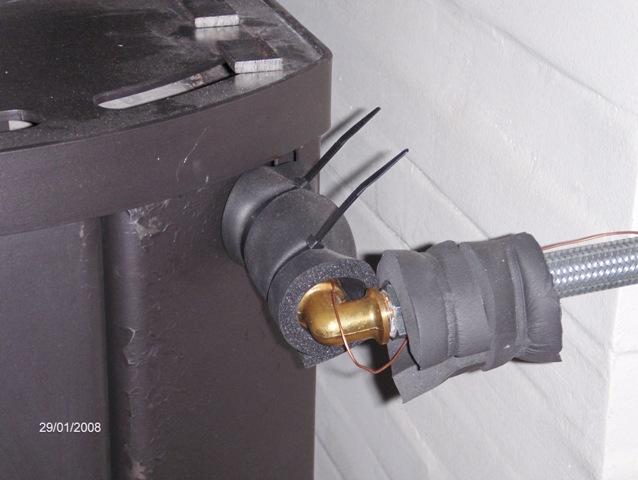

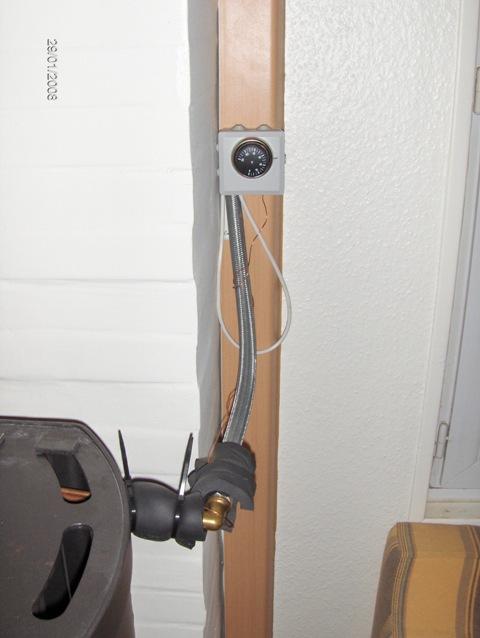

Détails du poêle à bois avec le système branché sur le circuit solaire pour maintenir la température de la cuve en hiver.

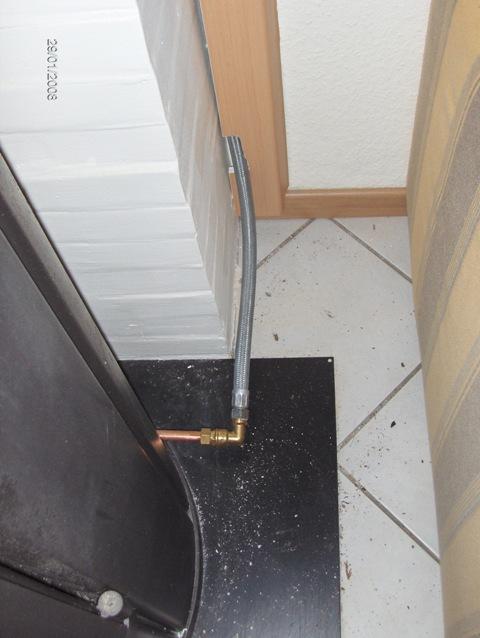

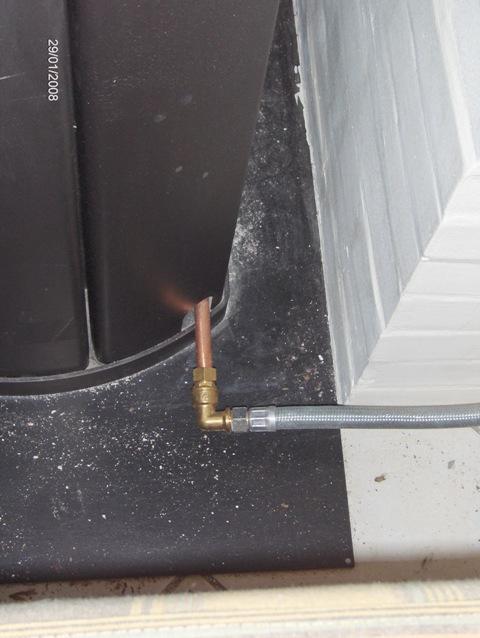

Serpentin de 14/16, 4 mètres derrière poêle à refaire en 08/10 et 8 à 10 mètres pour une meilleure transmission de la chaleur.




Hélicoptère de mon fils devant le poêle

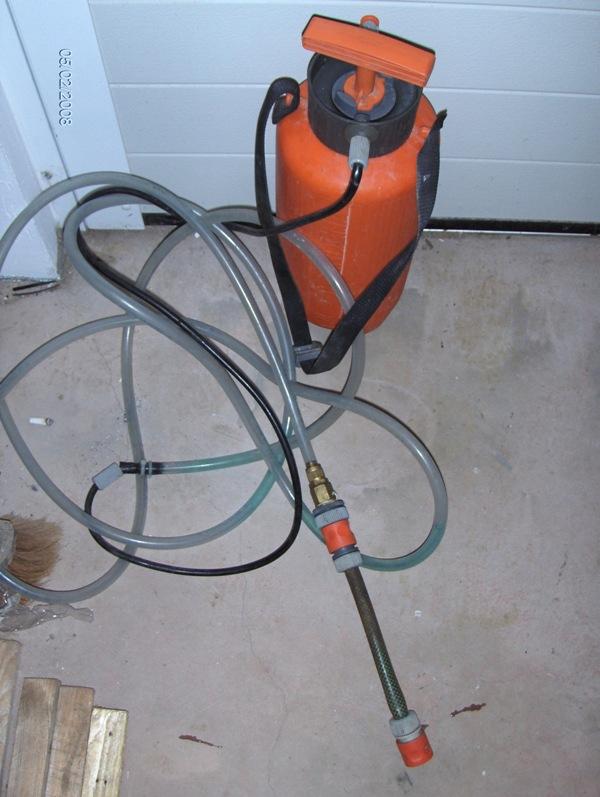

Vaporisateur de 5 litres transformé pour remplir le circuit antigel solaire, qui me permet de monter à 2 bars de pression.

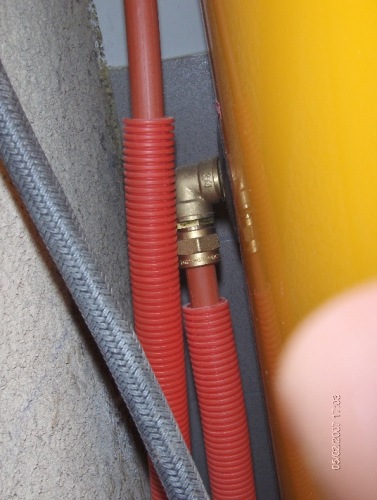

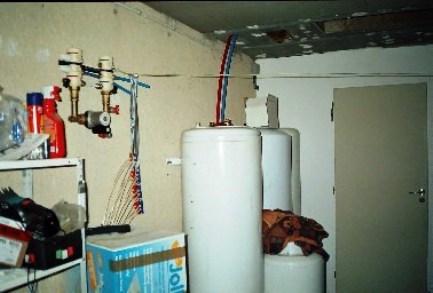

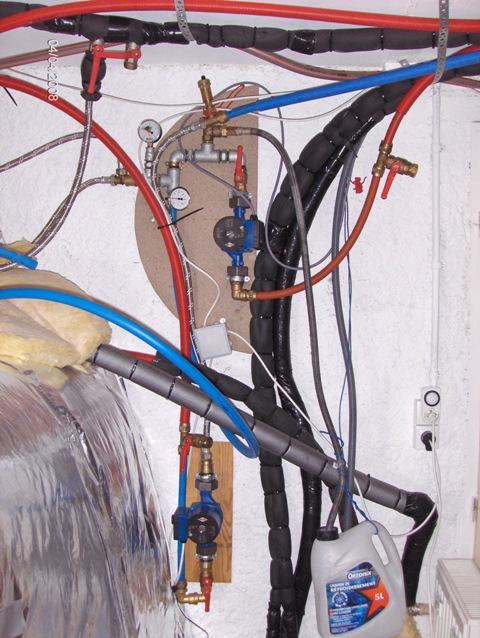

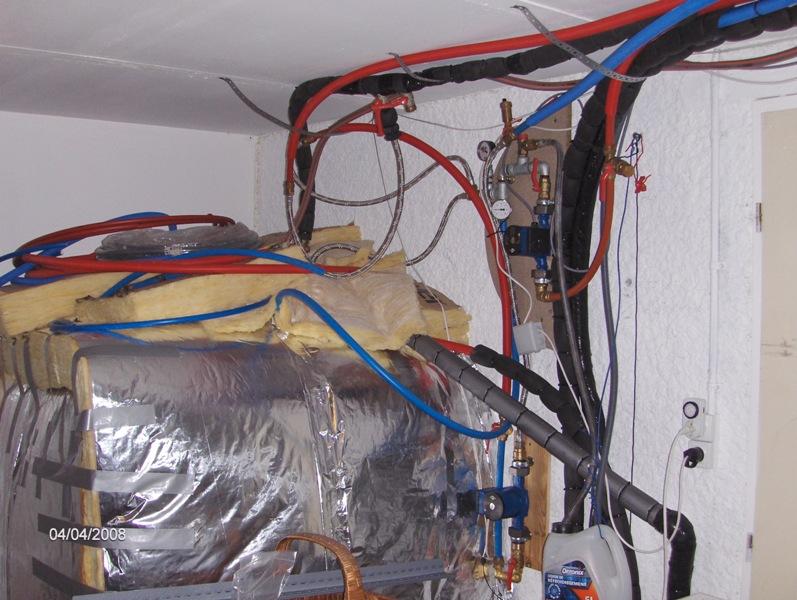

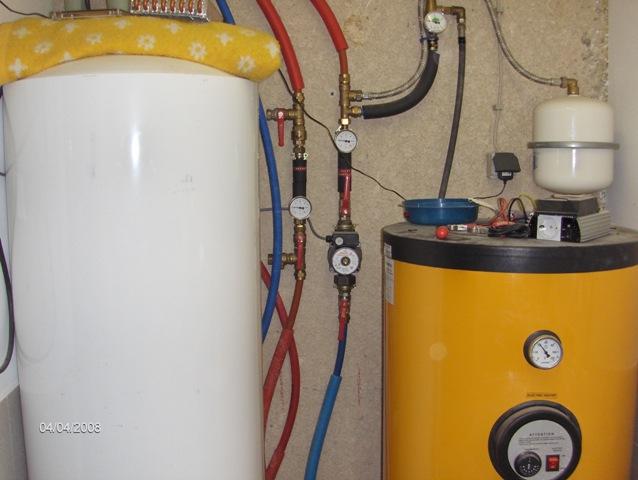

Cumulus solaire en série avec le cumulus électrique, vue sur le système, à finir l'isolation de tous les tuyaux.
Température dans le ballon solaire à 43degrés en ce 04 avril 2008

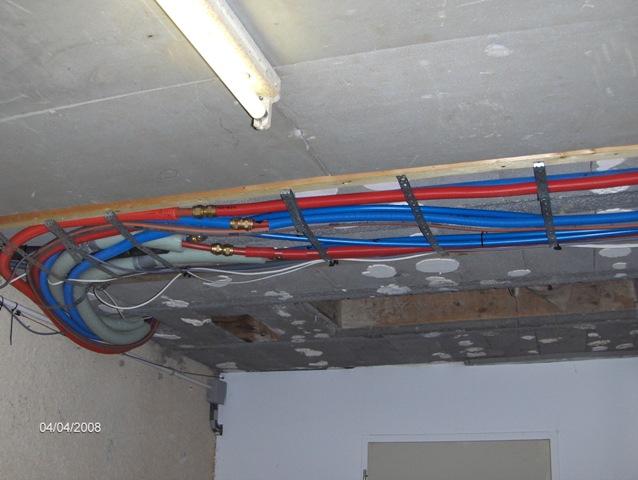

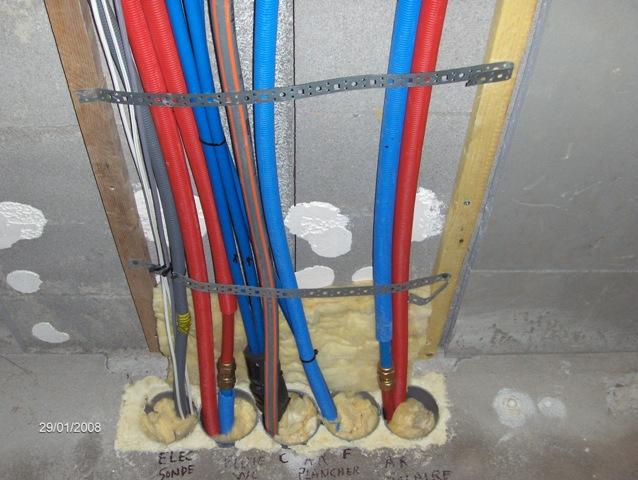

Passage de tous les tuyaux dans le garage, bientôt isolés et  enfermés dans un caisson.




Passage du garage à l'atelier

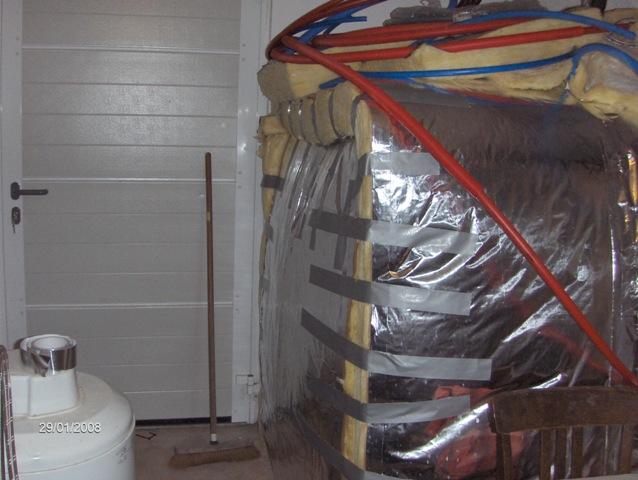

Cuve de 1000 litres isolé dans l'atelier




Vue sur système fait juste avant l'hiver, je devrai terminer cela au propre et isolé au printemps, normalement.




Vue sur les trucs à finir, encore du boulot, pour l'instant c'est un peu le binz, mais l'hiver étant arrivé plus tôt que prévu et surtout très long cette année. Je couperai le chauffage quand la température sera au dessus de 18 degrés dehors.




Voila donc, l'hiver n'a pas été de tout repos.

Après le chauffage solaire ce sera le branchement de l'eau de pluie pour les toilettes et la partie solaire électrique capteur, onduleur 12v/220v, batteries, pour alimenter tout ce petit monde, 4 circulateurs 220v alimentés en 12v, puissance maxi 200W.

A bientôt à tous et toutes.





Récupération de chaleur sur le tuyau du poêle à bois, suite.

(Fini le 15 oct 2010)

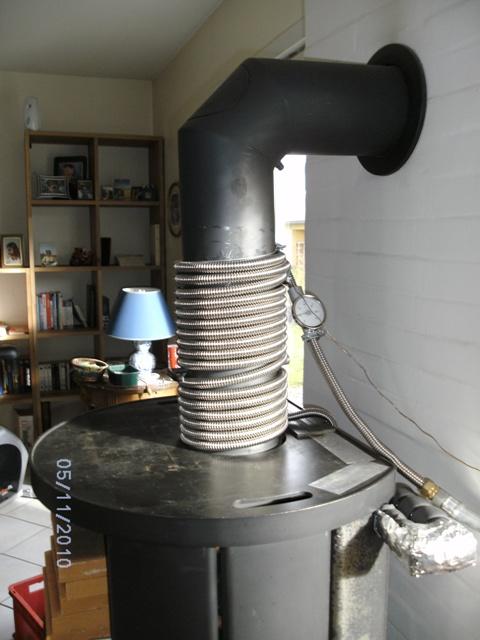

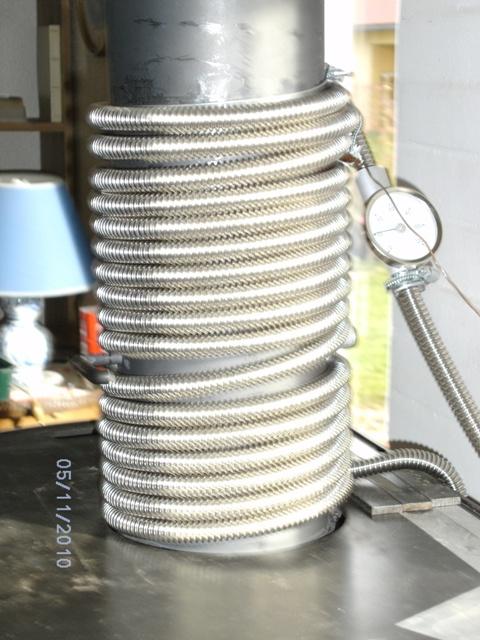

Après avoir mis dix mètres de tuyau de cuivre en 14/16 dans la partie doublée du poêle a bois, et surtout 1 ans de test, je viens de mettre autour du tuyau de cheminée 10 mètres de plus en inox12/16 flexible que j'ai eu a un très bon prix par un copain, et après plusieurs semaines de test, j'arrive à garder la température de ma cuve de mille litres de mon plancher chauffant très basse température à 32 degrés, en pensant que je tire dessus dans la journée, en en ce moment -7 degrés dehors et toujours 18,5 à l'intérieur, et que je fais toujours une flambée le soir pour montée la température de la maison entre 22 a 25degrés. Hé oui j'aime bien avoir chaud même si je ne crains pas trop le froid.

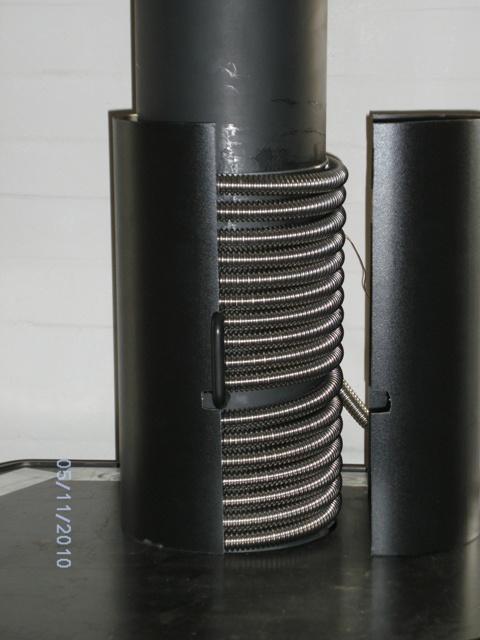

Vu que des photos valent mieux qu'un long discours, voici donc les photos du montage par étape.

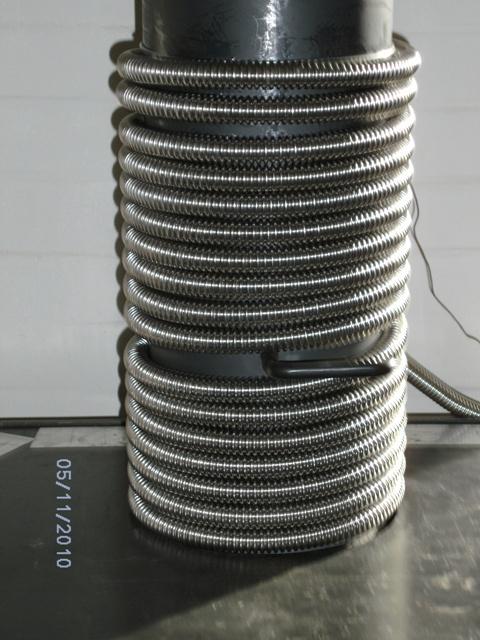

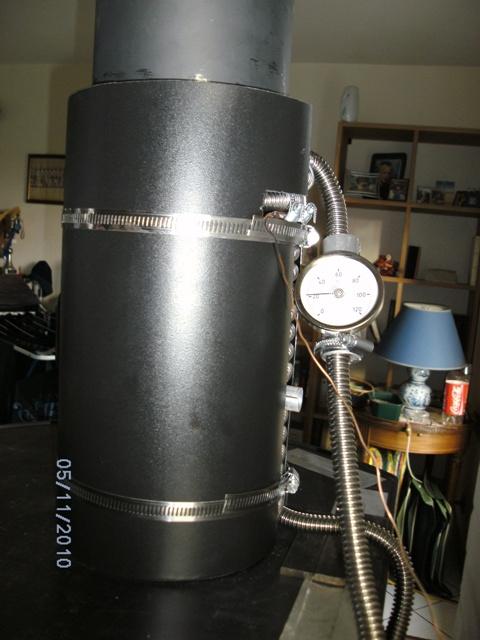

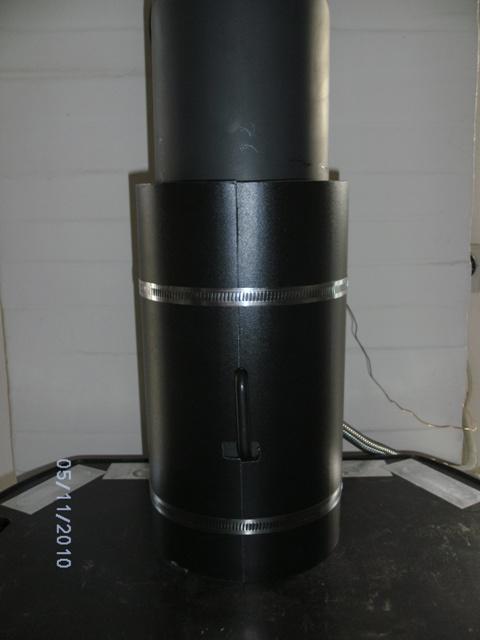

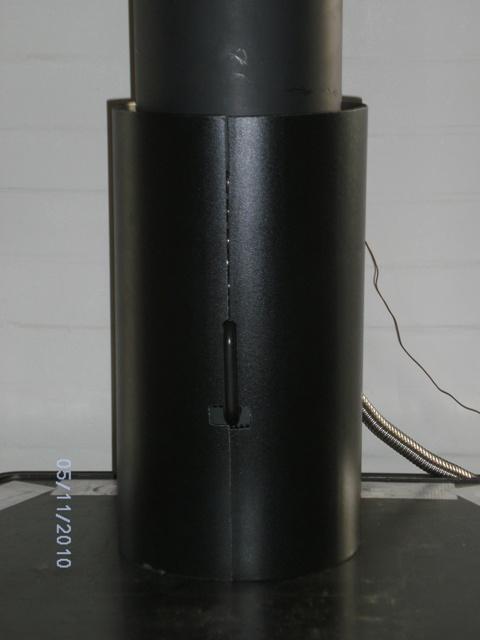

10 mètres tuyau inox 12/16 avec deux raccords. Sonde à bulbe, 2 colliers, 1 tube de cheminée diam 180 m/m coupé en deux à la disqueuse, quelques bouts de métal (bouts de cintre) pour tenir pendant le montage, le tout raccordé sur mon circuit déjà existant, et sur le serpentin solaire de la cuve en dérivation avec anti retour et circulateur au bon endroit.










La facture mensuelle a de nouveau diminué suite à tous ces petits travaux, maintenant, 48,50€ par mois d'électricité.

A très bientôt pour d'autres choses.

Tigrou du site APPER
