Maison individuelle de 100m2 construite en 1970.
Photos:

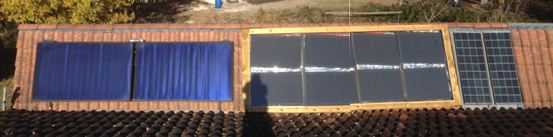

Capteurs sur le toit de l'appentis (inclinaison 60°, exposition plein sud)
A gauche 2 capteurs Schüco de 2,15m2 (soit 4m2) pour l'Eau Chaude Sanitaire
Au centre 8 radiateurs de 0,6 m2 en tôle, peints en noir dans un coffre
en bois isolé, protégés par une vitre de 4mm (soit 4,8m2) -->
Chauffage de l'habitation
A droite 2 panneaux photovoltaïques
Construction des Capteurs de chauffage:
Grâce à 4 fers plats judicieusement pliés et fixés sur la charpente,
j'ai posé 2 tasseaux horizontaux de 4,5m au dessus des tuiles. C'est la
base pour la suite de la construction.

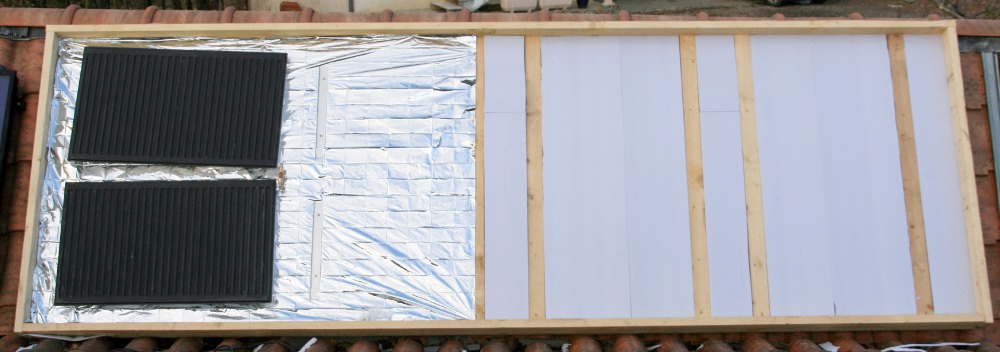

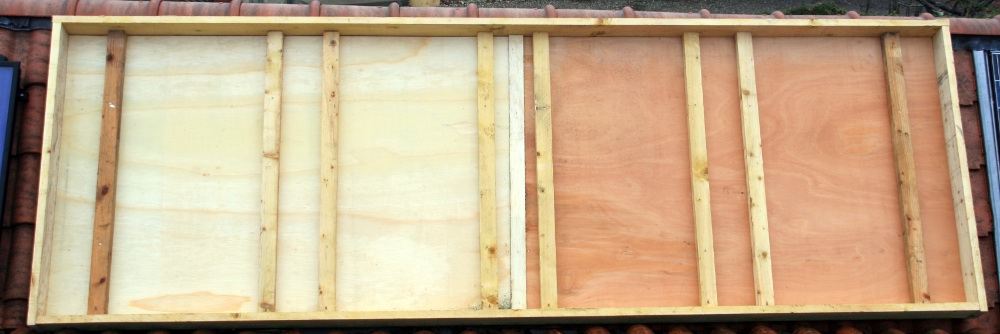

Le fond est en contreplaqué marine de
5mm, le cadre en planches. La fixation des radiateurs se fait sur les 8
tasseaux 6x6cm. L'ensemble est légèrement incliné.
Isolant 6cm de polystyrène extrudé
protégé du soleil par de la couverture de survie. Les radiateurs sont
penchés pour diminuer les poches d'air (???).

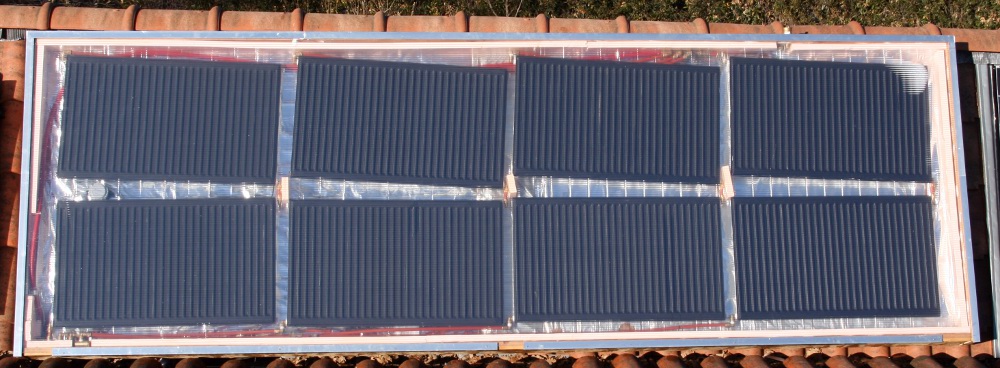

Tuyauterie en PER, un purgeur en haut
à droite, la sonde Crouzet PT100 est clipsée sur un radiateur. Tout ça
se trouve derrière un grand panneau de polycarbonate (transparent au
début) maintenu par des cornières alu.

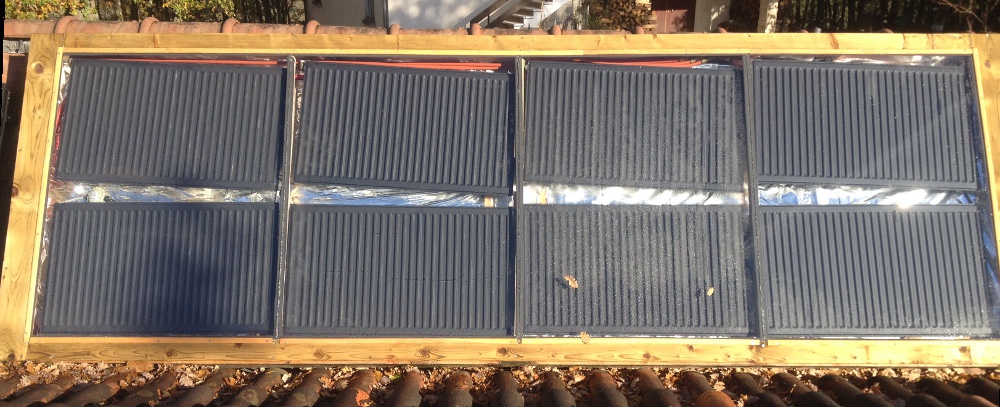

Après 7 ans de jaunissement, j'ai
remplacé le polycarbonate par 4 vitres en verre 4mm (--> ajout
d'un cadre avec feuillure, des 3 planches supports, du joint néoprène
sous les vitres, de l'étanchéité entre les vitres par du silicone). La
température maxi reste à peu près identique, par contre la durée de
fonctionnement est notablement allongée. (x 1,5).

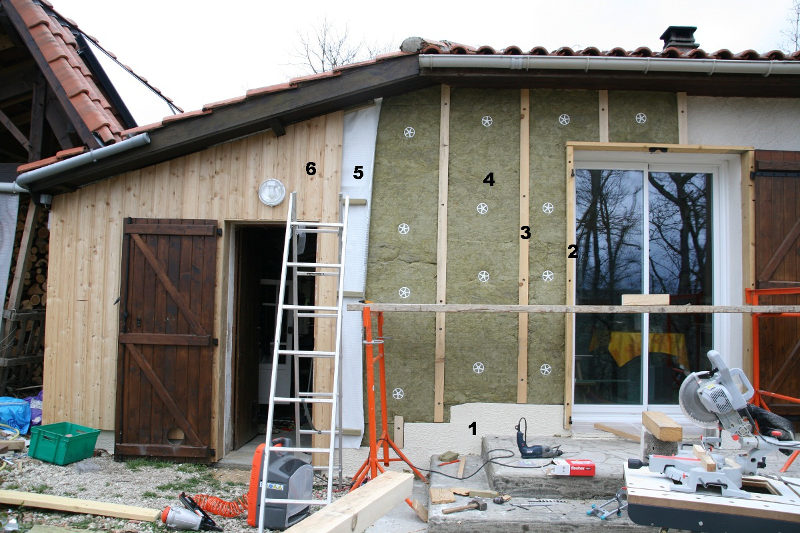

Isolation par l'extérieur
- Pose de briques de styrodur (h 50cm, ép. 10cm) sur une base en béton. Le tout caché par un enduit.
- Encadrement des portes et fenêtres (planches de 15cm)
- Bois verticaux 10x6cm chevillés au mur
- Panneaux de laine de roche 10cm
- Pare-pluie
- Bardage mélèze cloué sur tasseaux 5x5cm horizontaux (circulation d'air possible)
Bandes anti-rongeurs en bas et en haut
Epaisseur totale 28cm. Heureusement que le déport de toit initial est important.

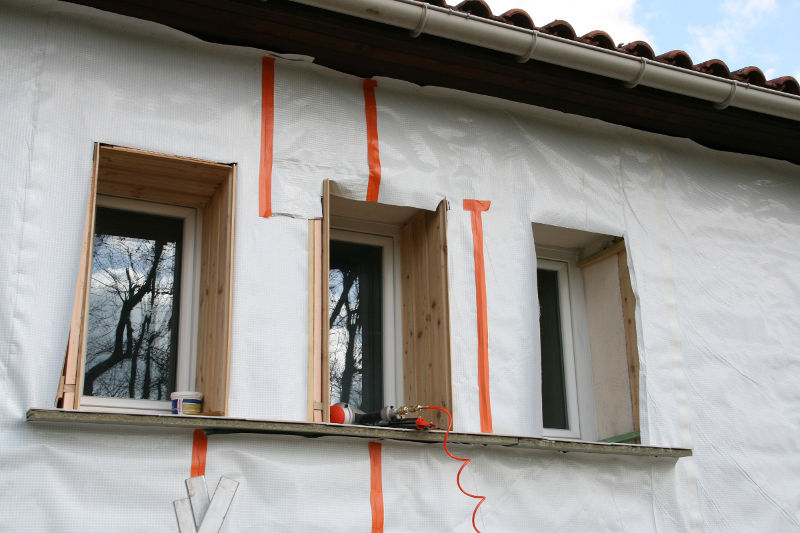

Les encadrements de fenêtres. 3 cm de
polystyrène extrudé sur les côtés et en haut recouvert de bardage, aglo
marine en bas recouvert de carrelage.

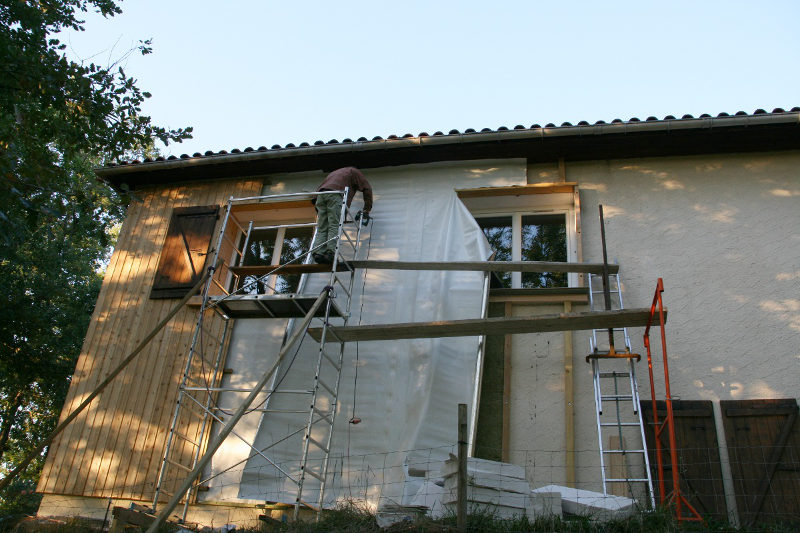

2eme façade
3eme façade

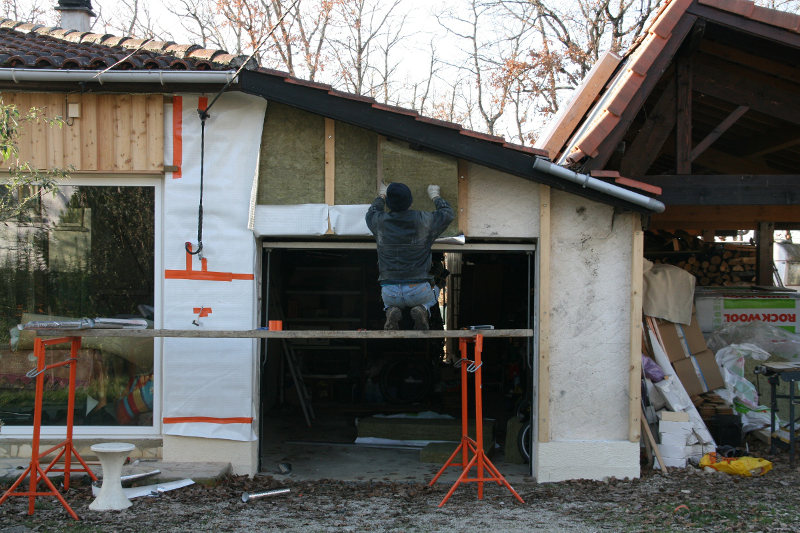

Le 4eme côté: isolation du mur entre maison et garage. Idem sans
tasseaux de 5x5cm (donc sans lame d'air entre le pare-pluie et le
bardage, inutile à l'abri du garage)
Bardage en lambris. Epaisseur totale 11 cm.
Isolation du haut des murs toujours avec la laine de roche 10cm.

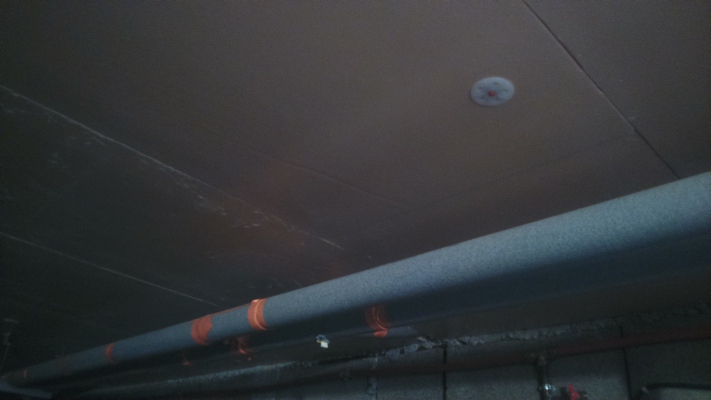

Isolation du sol par en dessous:
plaques de 6 cm de polystyrène extrudé avec emboîtements. Fixations par
quelques chevilles à frapper.
... du tout repos par rapport aux murs!
Il reste des ponts thermiques au niveau des seuils de portes où la dalle du plancher touche les terrasses.
Autres

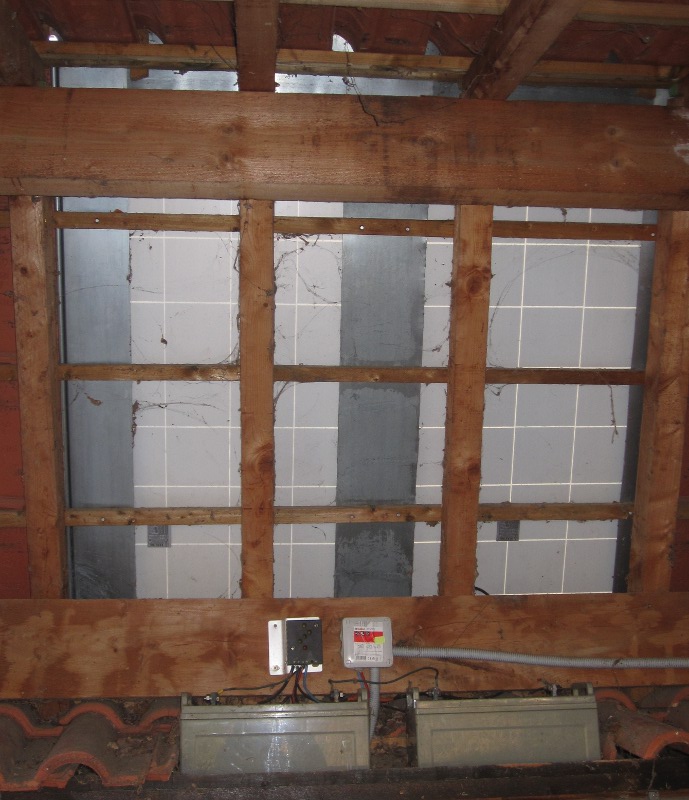

Envers des Panneaux photovoltaïques

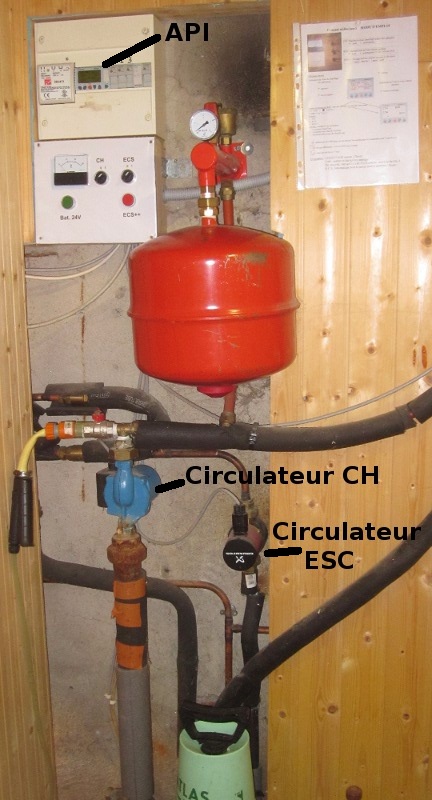

API & circulateurs ... et un pulvérisateur pour injecter l'antigel!
J'ai placé un poêle dans la cheminée du salon.
Chauffage au bois: toujours au maxi, avec 4 à 6 bûches de temps en temps.
Double combustion avec des arrivées d'air frais en haut et en bas donc
brûlage des gaz de bois et pas d'encrassage. (pollution minimum)
Alimentation en air par le vide sanitaire et récupération d'air chaud dans la hotte pour chauffer la cuisine.
Avant l'isolation des murs, nous ne chauffions que 2 pièces en fermant
les portes. Maintenant toute la maison profite du chauffage au bois.
Inconvénient: grosses variations de température.
Documents:

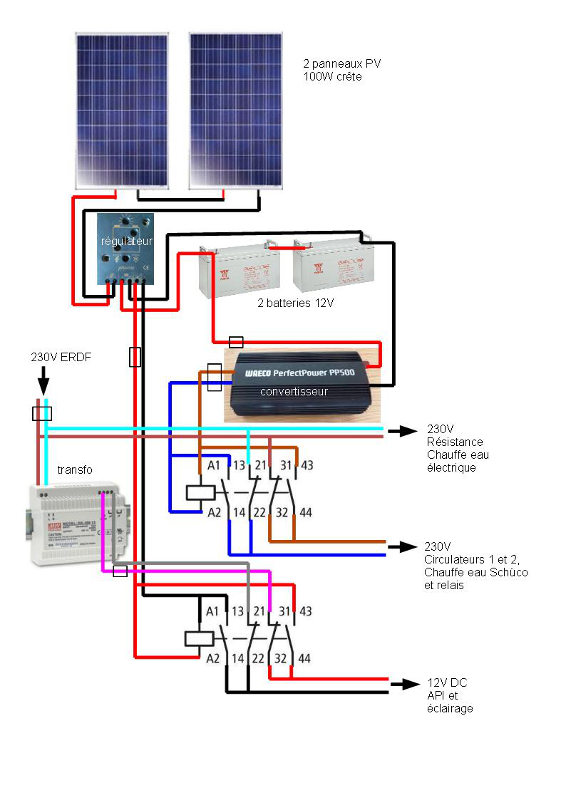

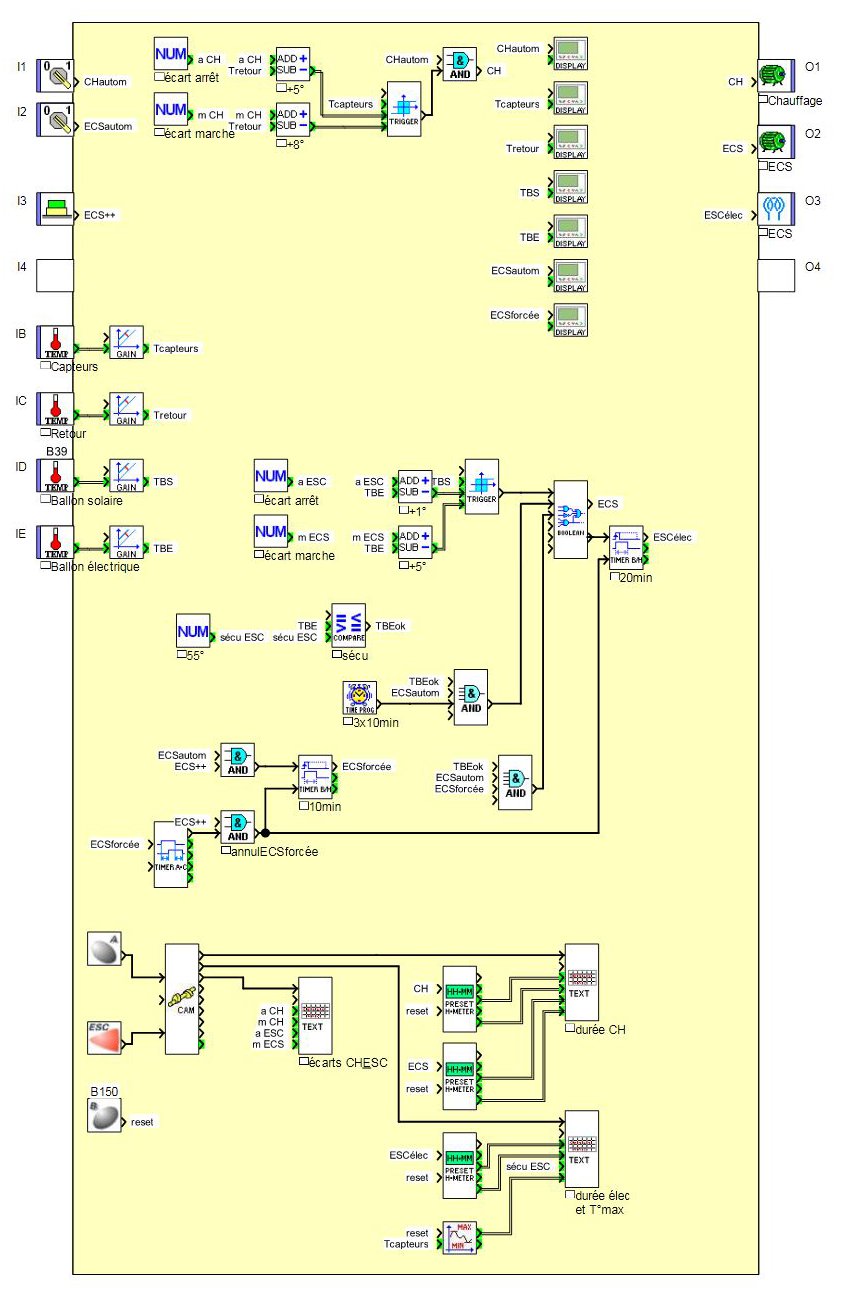

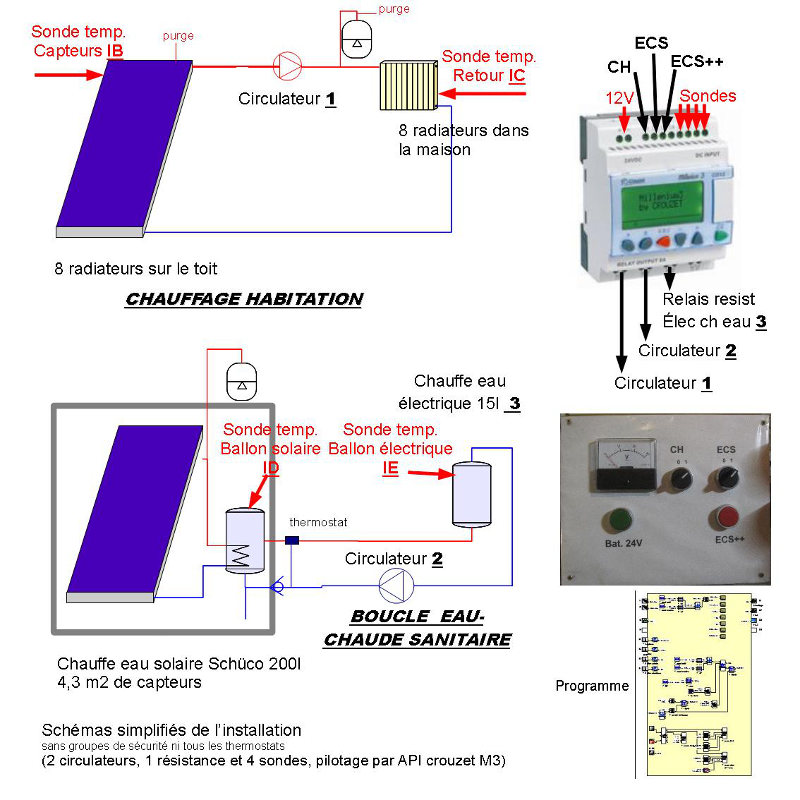

Programme de l'API (Crouzet M3) et
son schéma ... les dernières modification sont honteusement "pompées" sur le site
APPER !
Utilisation (texte.pdf)
Bilan
En automne, hiver et printemps nous disposons d'une température intérieure de 17 à 20°
Pas de feu de bois en intersaison. Consommation de 1,5 stère de bois pour l'hiver 2014-2015!
A voir : le chauffage de la salle de bain. (électrique pour le moment)
Il
aurait sans doute été préférable de poser de vrais capteurs et un
plancher chauffant fin, mais plus cher et plus de travail...
