Matériel, données techniques :

1 panneau Tinox LMT112 posé au sol, incliné à 60°, orienté plein sud.
1 ballon BVTWS 200L, juste derrière dans la chaufferie, installé en amont du ballon d'eau chaude (150L) d'une chaudière fioul.
Longueur des liaisons cuivre: aller: 2,80m retour: 5,60m
Différence de hauteur sortie panneau / entrée serpentin: 25cm.
Volume liquide caloporteur: 9L

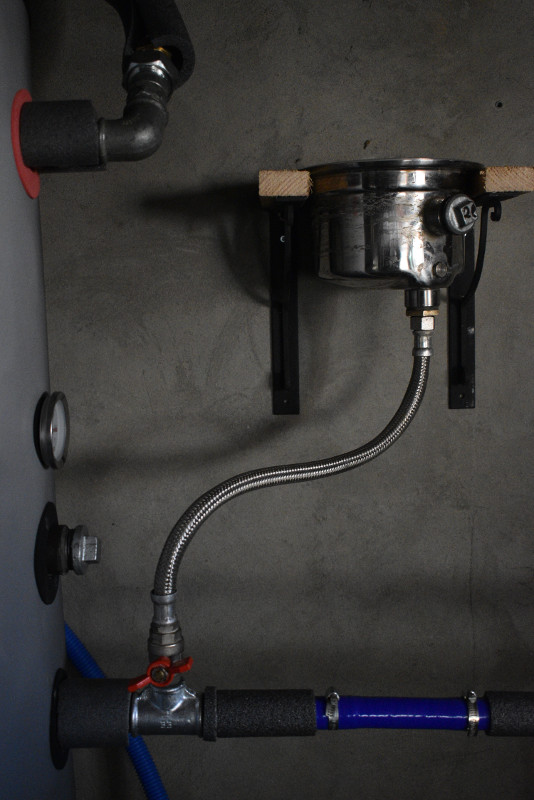

Vase de dilatation 2L, ouvert sur le point le plus haut du circuit aller: assure en plus la purge automatique du circuit, peut être utilisé pour faire l'appoint du liquide caloporteur.

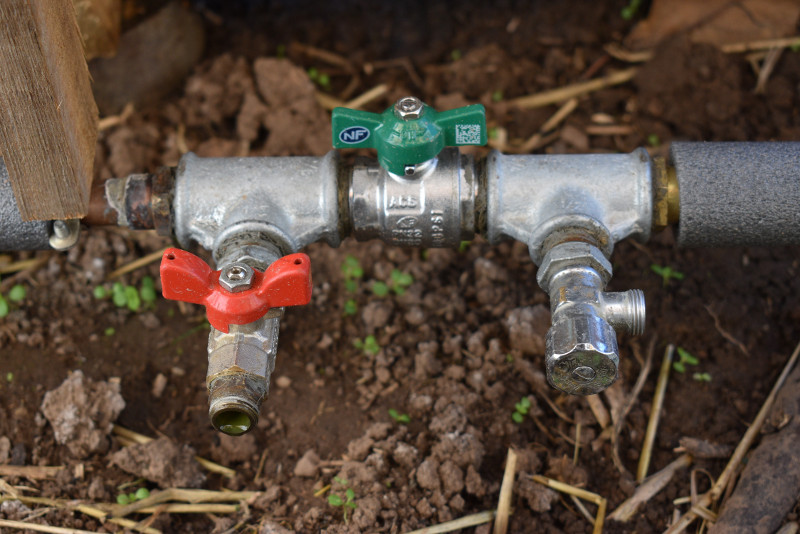

A ne pas négliger: système de vidange/remplissage bien pratique.

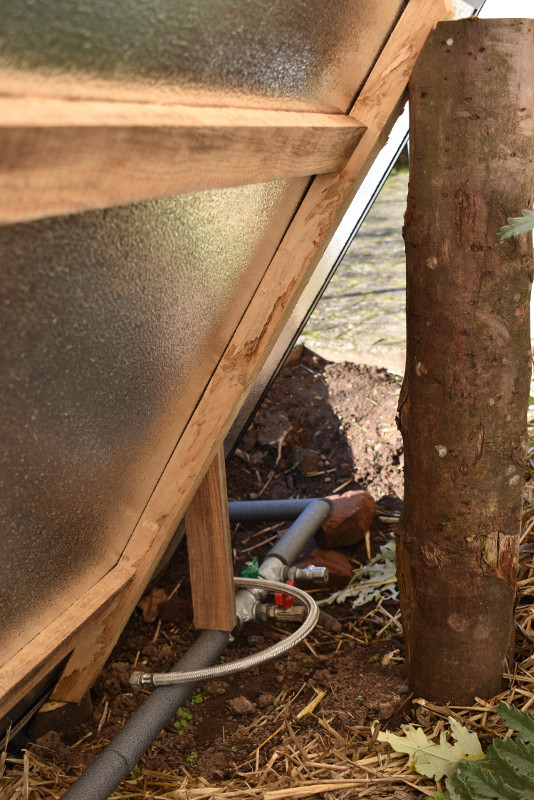

Support panneau: piquets châtaigniers

Thermosiphon :

Pour favoriser le fonctionnement en thermosiphon, j'ai tout optimisé en fonction des informations glanées ici et là sur Internet: installation du panneau le plus bas possible (j'ai un peu décaissé le sol), inclinaison du panneau dans le sens du thermosiphon, liaisons en cuivre 16/18 (diamètre identique aux sorties du panneau, intérieur lisse), pentes régulières sans aucune contre-pente, grands rayons de courbures.

Coût global de l'installation : environ 1500€.

En pratique :

Un point crucial pour un fonctionnement en thermosiphon est de chasser absolument toute bulle d'air lors du remplissage, car le serpentin du ballon a des spirales qui « remontent » et peuvent garder des poches d'air, cela bloque la circulation du liquide.
Premier remplissage à l'eau pour vérifier les fuites.
Premier constat de chauffe du ballon par une journée faiblement ensoleillée de décembre. L'eau est montée à 20°C dans le ballon. Le thermosiphon fonctionne ! Le panneau semble très réactif, 10min de soleil entre 2 passages nuageux et ça circule !

Quelques liens qui m'ont bien aidé :

Un fil de discussion sur le forum du site éconologie.
Le site Apper Solaire et les comptes rendus d'installations.
L'excellent livre « les merveilles de la science ou description populaire des inventions modernes » de Louis Figuier, « l'art du chauffage », Chapitre XII.
L'auteur présente le calorifère à eau chaude, la base du fonctionnement en thermosiphon !
La boutique Solaire Diffusion pour l'achat de matériel.

Si c'était à refaire :

Je commanderais un kit complet, car je me suis rendu compte que le prix est vraiment intéressant, surtout si l'on prend en considération l'achat d'un matériel spécifique pour les travaux, les différents trajets dans les enseignes pour chercher le petit raccord qui manque, … de plus la circulation du liquide en thermosiphon est peu rapide et ne doit pas être beaucoup perturbée par les irrégularités de l'inox annelé.


Si questions ou besoin de conseils, ne pas hésiter.
