Installation avec circulateur solaire Ecocirc D5 Solar de chez LAING
alimenté par photovoltaïque

par Jacques Séné 04
sene.jacques at free.fr

Présentation

Circulateur solaire Ecocirc D5 Solar de chez LAING

Boucle de décharge avec échangeur de chaleur pour moins de 80 euros

Moquette solaire



Présentation

Mon installation comprend deux panneaux 2510 tinox du groupement et un ballon de 200l acheté 400€ en déstockage.
Les capteurs sont situés sous la maison sur une restanque le ballon est dans le garage
La distance entre les capteurs et le ballon est de 10m tuyau de 32mm
J'ai essayé de faire fonctionner l'ensemble en thermosiphon sans succès.

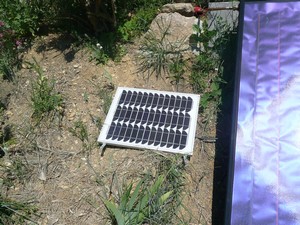

J'ai acheté un circulateur laing et un panneau photovoltaïque de 12V 20W.
J'ai passé dans les tuyau de 32mm du PER de 16mm avec sa gaine
Le circulateur étant dans le garage, mais très vite le circuit s'est mis à bouillir et le circulateur est tombé en panne (palier en plastique fondu)
Avec un fer à souder j'ai réussi à reformer le palier mais depuis le circulateur vibre très légèrement (l'équilibrage n'est plus parfait)
J'ai fait des essais en bâchant un des deux capteurs, la surchauffe est encore trop importante.
J'ai résolus tout mes problèmes en mettant le circulateur à l'extérieur prés des capteurs et en faisant une boucle de décharge à l'aide d'un échangeur de ma fabrication.

Depuis un an, mon installation fonctionne sans problème et assure 90% de mes besoins en ECS.

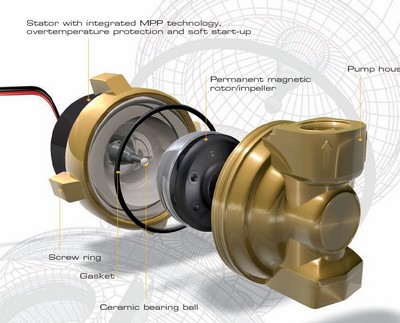

Circulateur solaire Ecocirc D5 Solar de chez LAING

Si l'on ne dépasse pas la température maximum de 95° ce circulateur semble très fiable.
La présence de vapeur peut faire fondre le palier en plastique.

La tension maxi est 24v avec un panneau 12V la tension monte à 20V
Le débit ne dépend pas forcement de la tension il y a un circuit électronique
assez élaboré qui optimise plutôt en fonction de la puissance disponible
la pompe commence à tourner avec une puissance de 1w
Je ne pense pas que la pompe ait un gros débit.

La pompe, fonctionnant avec une puissance très faible, démarre avant et âpres que les panneaux solaire soit chaud.
Pour réduire cet inconvénient j'ai une résistance de 200 ohms en parallèle et en réglant le circulateur sur 16v je suis assez proche du fonctionnement optimum, je fais donc l'économie d'une régulation.






Boucle de décharge avec échangeur de chaleur pour moins de 80 euros



Je viens de finir un échangeur de chaleur.
Il faut :

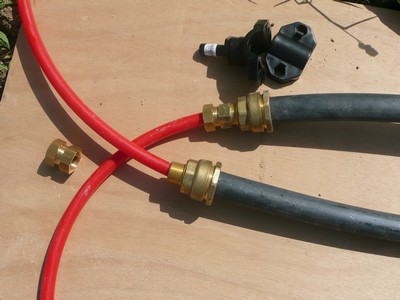

25 mètres de polyéthylène noir 32 mm 6 bars pour arrosage
25 mètres de per 16 mm
2 raccords laitons 32mm mâle 20 27
2 raccords gripp 20 27 16mm
2 colliers de prise 32mm 20 27
2 raccords 20 27 16mm goute à goute

J'ai enterré l'ensemble dans une tranchée de 20cm (30 à 40 cm serait surement préférable)
Une vanne thermostatique déroute le circuit primaire vers le per 16mm
Une partie de la filtration de la piscine circule entre le per et le tuyau 32mm.

Je viens de finir une série d'essais pour tester les surchauffes.
L'échangeur est très efficace lorsque la filtration de la piscine fonctionne.
J'ai 5m² de capteurs mais à mon avis ce serait suffisant pour 10m².
En cas d'arrêt de la filtration de la piscine le dispositif garde encore une certaine efficacité (suffisant pour 5m² pendant une journée) la terre refroidit le tuyau polyéthylène noir qui refroidit l'eau qui refroidit le PER, mais à la fin de la journée la terre s'est réchauffée et l'efficacité est moindre..

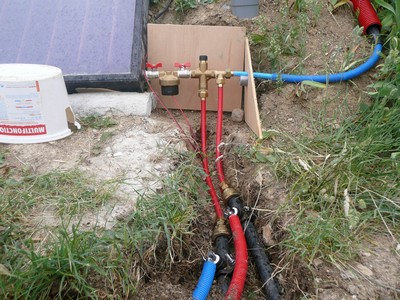

De la droite vers la gauche
retour ballon 200l
té vers échangeur
entrée chaud vanne thermostatique
entrée froid vanne thermostatique
sortie vanne thermostatique
pompe solaire alimenté par panneau 12v 20w
capteurs tinox 2510
gaine bleu et rouge piscine



Chauffage piscine

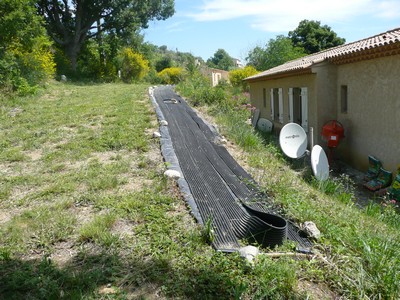

Pour information j'utilise des capteurs souples en EPDM de chez giordano pour chauffer ma piscine.
J'ai achète 12m² de capteurs pour ma première piscine il y a plus de 18 ans.
Aprés 7 ans en région parisienne je les ai récupéré à la vente de ma maison.
Depuis j'en ai racheté 8m² pour la piscine de ma nouvelle maison dans les alpes de hautes Provence soit 20m² en tout.

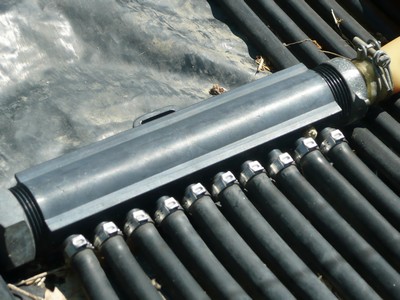

Les capteurs sont encore en très bon état, je n'ai jamais eu le moindre problème et ils sont très faciles à réparer.
Ces capteurs ont un très bon rendement avec un delta de température faible (différence entre la température de l'eau et la température extérieure).
J'ai fait une dérivation du circuit de filtration, je n'utilise pas de pompe.
Je pense que c'est la meilleure solution pour chauffer une piscine sauf pour ceux qui ont un champ de capteurs important.
J'ai de l'eau à plus de 28° du premier mai au 15 septembre.

Conseils :
Ne pas mettre les capteurs sur un toit.
Mettre les capteurs à plat entre -1m a +2m par rapport à la surface de la piscine.
