GM peints 2510 (12m2) alimentent un mur chauffant via un ballon tampon
+ ECS 200L
René CASTEX (titoy31 sur le forum APPER) Lestelle ST Martory 31360
rene-castex chez sfr.fr
Résumé:

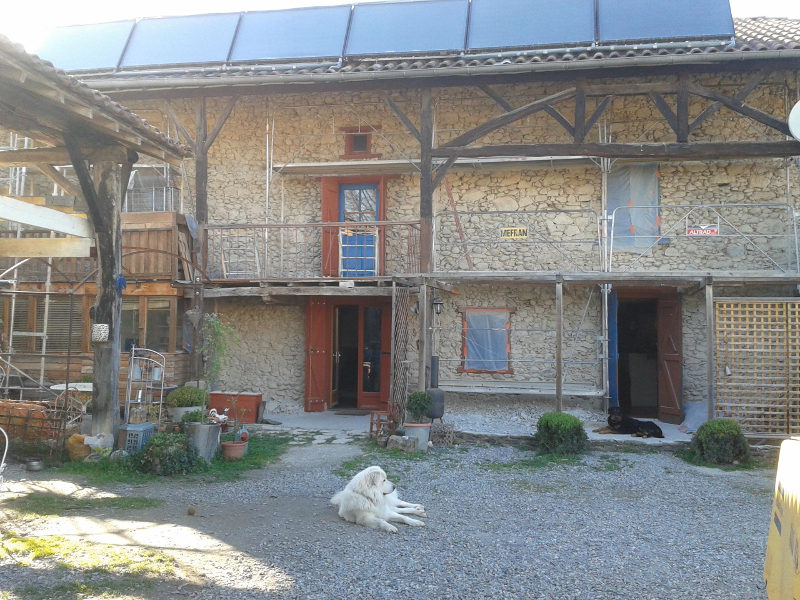

- Installation de 6 panneaux longs (env. 12m2) sur toiture en auto-vidange.
- Achat du matériel et installation réalisée en 2009.
- Chauffage d'un ballon ECS de 200 litres
- Hiver: Complément de chauffage de la maison par mur chauffant via un ballon tampon de 500l.
- Ãté: Chauffage ECS qui alimente un lave linge
- Régulation : Deltasol BS Pro
Historique et contexte :
En premier lieu un grand merci particulier à Pierre Amet qui a su fédérer les bonnes volontés. Longue vie à l’APPER.
Situation de départ : Maison individuelle construite en 1870. Mur de 60cm d'épaisseur et double vitrage, combles isolés au sol et sous penture .
Un pan de toiture exposé au sud 30°. Plus de chaudière GAZ depuis 2007 (2000€ de gaz/an) , depuis 2009 12m2 de panneaux solaire thermique et 2015 un mur chauffant (épaisseur 10cm). ECS par ballon de 200 litres. Régulation analogique par vanne 3 voies et loi d’eau linéaire calée à 35°C.
L’idée de départ était de supprimer l’installation existant au gaz par un bouilleur pour chauffage principal 25 à 30 stères/an de 2007 à 2009 puis une partie solaire depuis 2009 et là 20 stères de bois/an.
Quelques chiffres :
Achat du matériel : les panneaux, les circulateurs, les vannes, les rouleaux de tubes isolés et petits matériaux raccords etc...
4500€ Ttc
Le ballon tampons est de la récupération
Bouilleur Godin monté par un professionnel 7000€

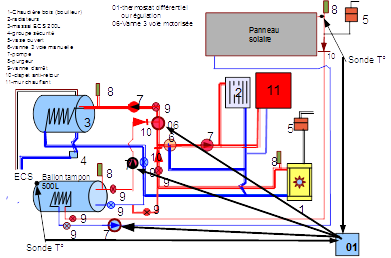

Schéma hydraulique :
J’ai choisi les options suivantes :
6 GM peints 2510 (12m2 brut) à 60° pour une utilisation prioritaire en chauffage basse température l’hiver et éviter les surchauffe l'été.
Orientation du toit par rapport au sud : 20° vers l’est environ.
Stockage dans le ballon tampon de 500l.
Circuit ouvert avec glycol.
200l d’ECS pour avoir un stock confortable.
Seul inconvénient, les capteurs de T° sont limités 125°C, ce qui est suffisant pour mes panneaux peints qui montent à 85°C en saturation d’après le fabriquant.
Le réservoir situé dans les combles doit être le plus haut possible afin d 'assurer une pression suffisante au niveau du circulateur. Le circulateur doit se trouver le plus bas possible. Dans mon cas j'ai une hauteur de 7m environ soit une pression statique de 0,7 bar.
Le circulateur solaire démarre si la t° du haut du panneau est supérieure à 30°C .
On attend ensuite que le ballon tampon soit à la température de 38° pour ouvrir la vanne 3voies et passer dans le circuit de chauffage ce qui permet lorsque l'on est absent de chauffer la maison.
L’ECS est simplement préchauffée dans le ballon de 200litres. Le complément est assuré par le ballon électrique de 200litres existant. A terme ce ballon va sûrement disparaître pour un système mixte solaire + électricité (besoin de place).
Ãté :
Le circulateur solaire démarre si la température dans les panneaux dépasse 30°C
Quand l’eau solaire est suffisamment chaude, on alimente le ballon ECS jusqu'à 75°C.
6 GM peints 2510 (12m2 brut) à 60° pour une utilisation prioritaire en chauffage basse température l’hiver et éviter les surchauffe l'été.
Orientation du toit par rapport au sud : 20° vers l’est environ.
Stockage dans le ballon tampon de 500l.
Circuit ouvert avec glycol.
200l d’ECS pour avoir un stock confortable.
Régulation:
Deltasol BS Pro. Gestion du ballon tampon avec ouverture de la vanne 3 voie du chauffage et du circulateur des panneaux.Seul inconvénient, les capteurs de T° sont limités 125°C, ce qui est suffisant pour mes panneaux peints qui montent à 85°C en saturation d’après le fabriquant.
Le réservoir situé dans les combles doit être le plus haut possible afin d 'assurer une pression suffisante au niveau du circulateur. Le circulateur doit se trouver le plus bas possible. Dans mon cas j'ai une hauteur de 7m environ soit une pression statique de 0,7 bar.
Fonctionnement :
Hiver :Le circulateur solaire démarre si la t° du haut du panneau est supérieure à 30°C .
On attend ensuite que le ballon tampon soit à la température de 38° pour ouvrir la vanne 3voies et passer dans le circuit de chauffage ce qui permet lorsque l'on est absent de chauffer la maison.
L’ECS est simplement préchauffée dans le ballon de 200litres. Le complément est assuré par le ballon électrique de 200litres existant. A terme ce ballon va sûrement disparaître pour un système mixte solaire + électricité (besoin de place).
Ãté :
Le circulateur solaire démarre si la température dans les panneaux dépasse 30°C
Quand l’eau solaire est suffisamment chaude, on alimente le ballon ECS jusqu'à 75°C.
Réalisation :

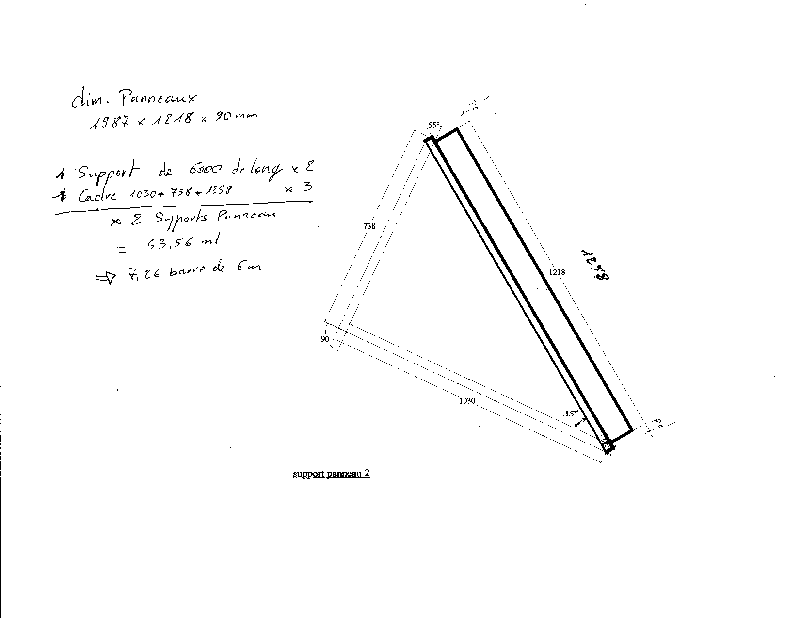

Schéma de 2 supports pour les panneaux

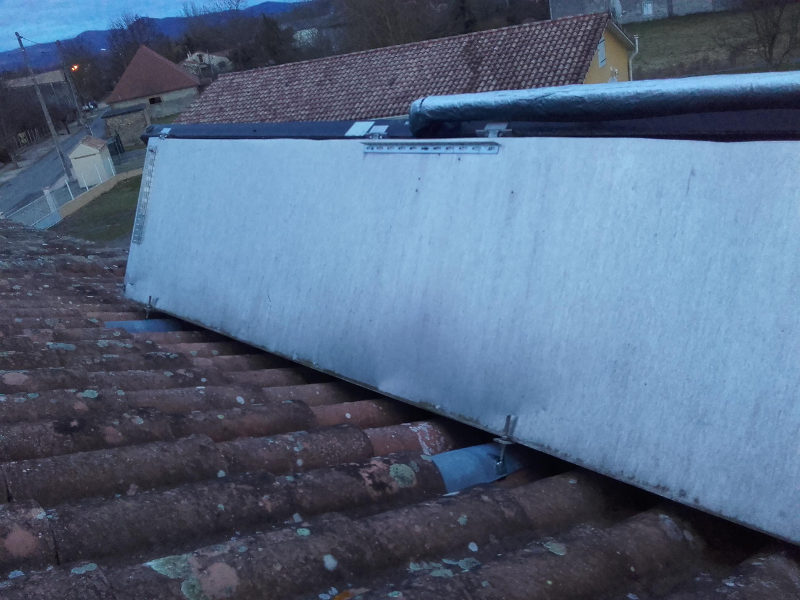

J'ai commencé par fabriquer les supports avec de la cornière inox 30x30 sur 6m de long. Le passage sous le toit à travers les tuiles est réalisé à l'aide d'un perçage de la tuile et la pose sur celle-ci d'un zinc.
Pour la fixation des panneaux sur les supports : ils sont serrés entre une plaque tarrodée et la cornière inox.

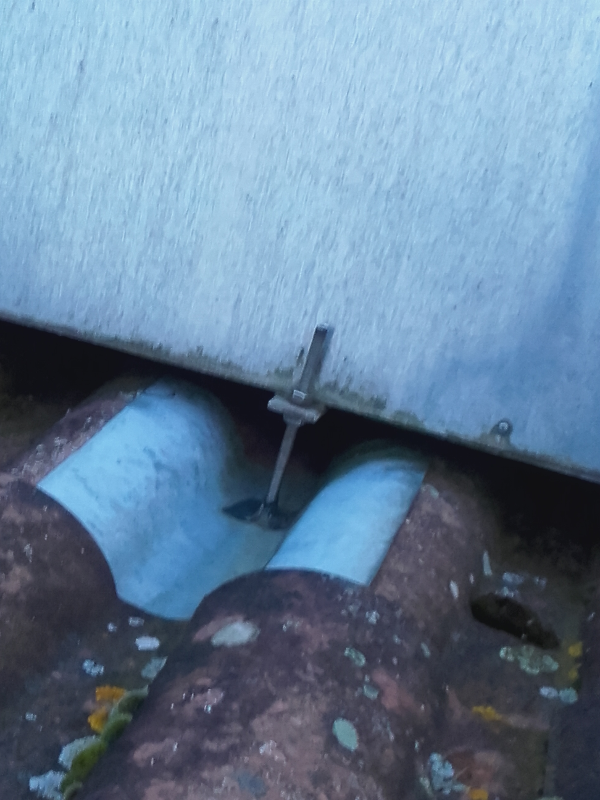

Les supports sont solidement fixés Ã
la charpente par l'intermédiaire de liaison en fers plats et tiges
filetées qui sortent sous les tuiles.
Ballon ECS avec circulateur a coté du tableau électrique
Circulateur ballon tampon

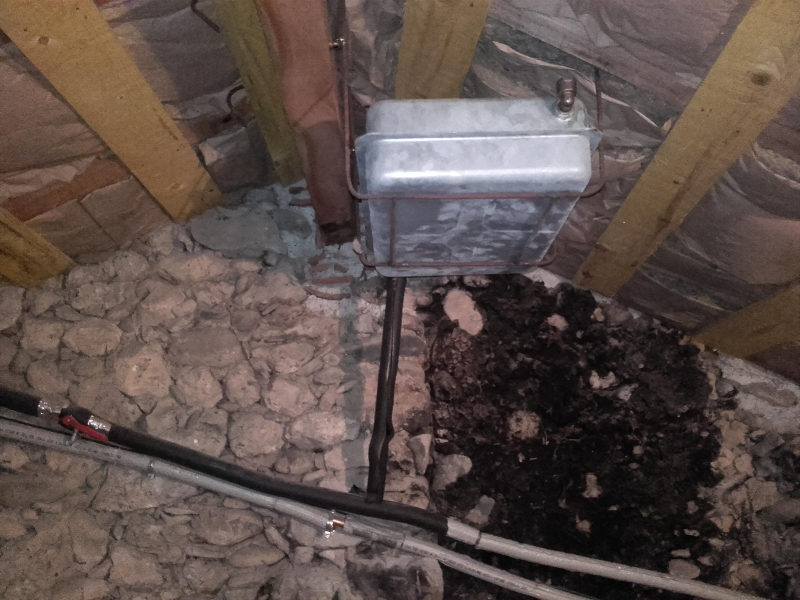

En dernier lieu j'ai installé dans le grenier le vase ouvert.
Avant installation la consommation de gaz pour le chauffage et l’ECS était importante environ 2.5Tonnes/an. Aujourd'hui c'est 2O stères de bois/an.
En avril, quand les nuits sont froides (6°C à 6h) la température de la maison passe de 20° le soir à 18°C le matin.
Ce qui marche :
- Les capteurs peints à 60° permettent de contrôler la surchauffe.
- Le mur chauffant avec une épaisseur de béton de 10cm permet de stocker suffisamment d’énergie au cœur de l’hiver pour laisser une température de 17° au petit matin, mais en demi saison permet de maintenir une température correcte sans apport de la chaudière bois.
Retour sommaire En Pratique
Bilan :
Après pratiquement 8 ans de fonctionnement l’installation se révèle fiable et fonctionnelle même si l’hiver et le printemps 2013 ont été particulièrement pluvieux.Avant installation la consommation de gaz pour le chauffage et l’ECS était importante environ 2.5Tonnes/an. Aujourd'hui c'est 2O stères de bois/an.
En avril, quand les nuits sont froides (6°C à 6h) la température de la maison passe de 20° le soir à 18°C le matin.
Ce qui marche :
- Les capteurs peints à 60° permettent de contrôler la surchauffe.
- Le mur chauffant avec une épaisseur de béton de 10cm permet de stocker suffisamment d’énergie au cœur de l’hiver pour laisser une température de 17° au petit matin, mais en demi saison permet de maintenir une température correcte sans apport de la chaudière bois.
