Sécurisation électrique d’un
poêle bouilleur en cas de panne EDF
Par Michel RAMBOZ Besançon 25
michel.ramboz arobase orange.com
Par Michel RAMBOZ Besançon 25
michel.ramboz arobase orange.com
Sujet régulièrement abordé sur le forum APPER, notamment sur le risque
de surchauffe solaire, inexistant chez moi puisque je suis en vidange
automatique.
Mais comme il vaut mieux être prévoyant, notamment l’hiver lorsque la demande électrique devient soudainement très importante (c’est l’effet chauffage électrique/pompe à chaleur, mal typiquement français, 80% de production électrique d’origine nucléaire, le plus fort taux au monde) j’ai réalisé le plus simplement possible une sécurisation qui prend le relais du réseau EDF.
On peut recourir à plusieurs systèmes dont les deux suivants qui fonctionnent grâce à des batteries au plomb.
Utiliser un convertisseur 12v/230v de préférence « pur sinus » de puissance suffisante.
Mais comme il vaut mieux être prévoyant, notamment l’hiver lorsque la demande électrique devient soudainement très importante (c’est l’effet chauffage électrique/pompe à chaleur, mal typiquement français, 80% de production électrique d’origine nucléaire, le plus fort taux au monde) j’ai réalisé le plus simplement possible une sécurisation qui prend le relais du réseau EDF.
On peut recourir à plusieurs systèmes dont les deux suivants qui fonctionnent grâce à des batteries au plomb.
Utiliser un convertisseur 12v/230v de préférence « pur sinus » de puissance suffisante.

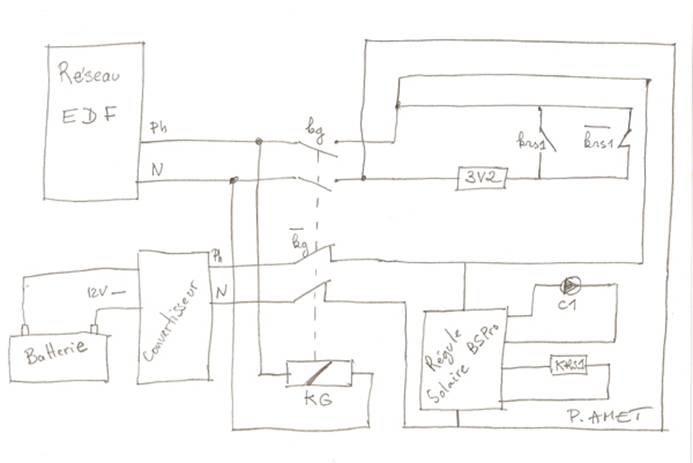

Cas n°1(Pierre Amet je crois)
La batterie 12 V 90Ah alimente l'onduleur pur sinus de 300W.
Quand la bobine du KG (contacteur général) n'est plus alimentée c'est l'onduleur qui prend le relais.
Le contacteur utilisé est un Finder Série 55 - Relais industriels 7A à 15 euros.

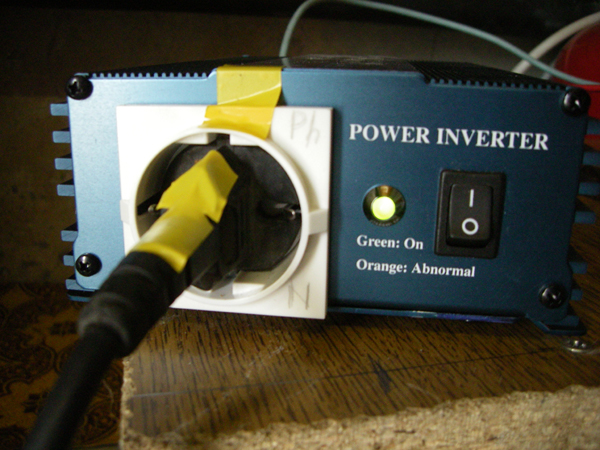

Repérage de la phase et du neutre sur le convertisseur.
Ou bien utiliser un onduleur informatique comme dans
l’exemple n°2.
Avantage: pas de schéma électrique compliqué, de
relais à rajouter etc…mais il faut 3 batteries de 12v alors que le cas n°1 n’en a
besoin que d’une seule.
Cas n°2, solution que j’ai choisi.
J’utilise 3 batteries sans
entretien à décharge lente (par opposition aux batteries de voiture
dites « de démarrage ») d’une capacité de 75A nominale.
Ce système, par opposition au 1er requiert 3 batteries car l’onduleur informatique que j’utilise possédait 3 batteries de 12V/ 7A branchées en série soit un voltage de 3x12= 36v . Avant d’en acheter un neuf, ne pas hésiter à chercher en occasion (services informatiques de sociétés, revendeurs micro etc…), le mien ne m’a rien coûté ; en effet dans notre société de consommation et donc de gaspillage, il revient moins cher d’acheter du neuf que de remettre en état l’existant…triste monde.
Ce système, par opposition au 1er requiert 3 batteries car l’onduleur informatique que j’utilise possédait 3 batteries de 12V/ 7A branchées en série soit un voltage de 3x12= 36v . Avant d’en acheter un neuf, ne pas hésiter à chercher en occasion (services informatiques de sociétés, revendeurs micro etc…), le mien ne m’a rien coûté ; en effet dans notre société de consommation et donc de gaspillage, il revient moins cher d’acheter du neuf que de remettre en état l’existant…triste monde.

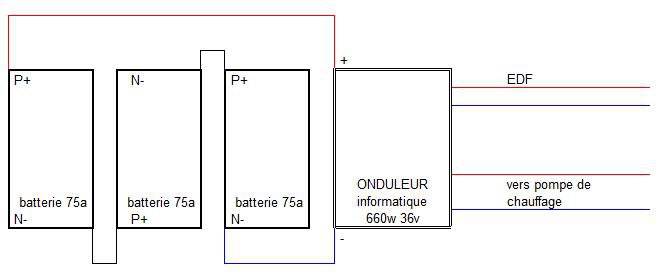

Branchement électrique.
Pour augmenter l’autonomie
électrique, j’ai récupéré 3 batteries de forte capacité usagées mais
encore opérationnelles pour ce système.
La carcasse de l’onduleur est percée avec une scie à trépan , avec ajout d’un passe-fil caoutchouc pour faire passer le + et le - allant et venant des batteries.
La réponse est « oui », je l’ai testé chez moi et ça tourne bien rond, à l’oreille en tout cas.
Arrivée/ départ du courant secouru: à gauche prise arrivée secteur,
à droite, deux prises branchées en parallèle, une pour le circulateur, l’autre pour la sortie onduleur (le cable du circulateur possède une fiche mâle).

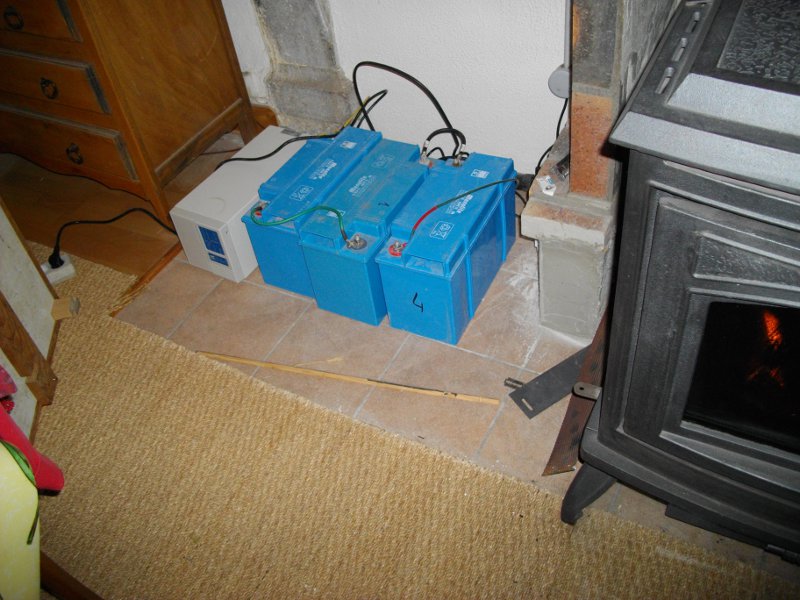

L’ensemble en fonctionnement :la prise entrée onduleur est branchée sur une multiprise pour essai.
Réalisation et pose d’une tablette montée sur roulettes pour faciliter le déplacement en cas d’intervention.
L’ensemble prêt à fonctionner, avec la caisse à bois par-dessus.
Retour sommaire partie
théorie
La carcasse de l’onduleur est percée avec une scie à trépan , avec ajout d’un passe-fil caoutchouc pour faire passer le + et le - allant et venant des batteries.
Question?
La question était :un circulateur peut-il fonctionner avec un onduleur pseudo-sinus?La réponse est « oui », je l’ai testé chez moi et ça tourne bien rond, à l’oreille en tout cas.
Quelques photos de l’installation.
Arrivée/ départ du courant secouru: à gauche prise arrivée secteur,
à droite, deux prises branchées en parallèle, une pour le circulateur, l’autre pour la sortie onduleur (le cable du circulateur possède une fiche mâle).
L’ensemble en fonctionnement :la prise entrée onduleur est branchée sur une multiprise pour essai.

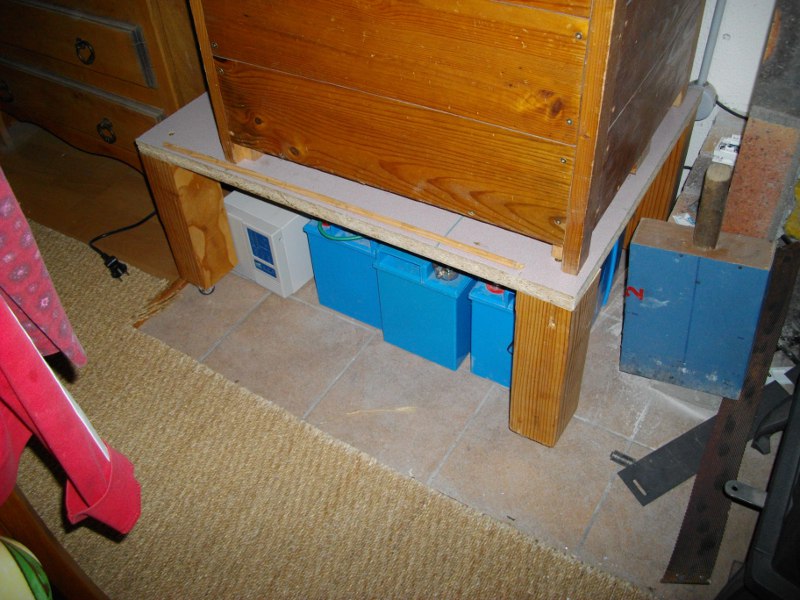

Réalisation et pose d’une tablette montée sur roulettes pour faciliter le déplacement en cas d’intervention.
L’ensemble prêt à fonctionner, avec la caisse à bois par-dessus.
