Occultation des capteurs solaires
Par Ledignois, Tontonlacellule, Fpyfu, Bernard Lucas, Clément Denis


Occultation capteur plan par Ledignois

J'ai acheté 4 plaques de contre-plaqué hydrofuge (CTBX) (épaisseur 5mm : ça me semble le bon compromis rigidité / poids)

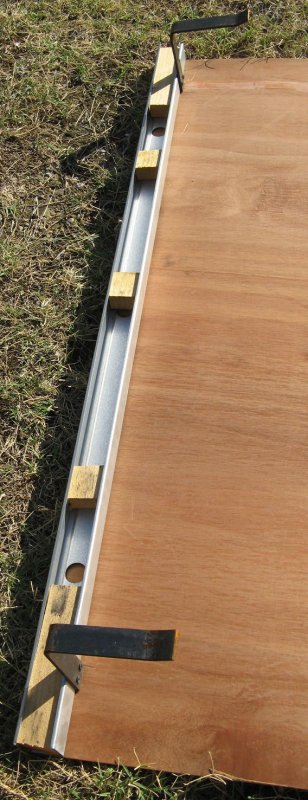

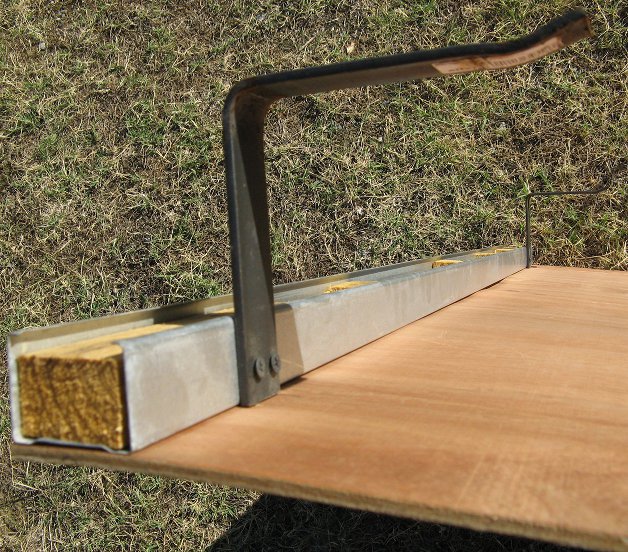

Sur la partie supérieure, j'ai vissé du rail de placo, pour rigidifier la plaque, et y rapporter des "crochets" réalisés en pliant du fer plat 30x4mm de 25cm de long.

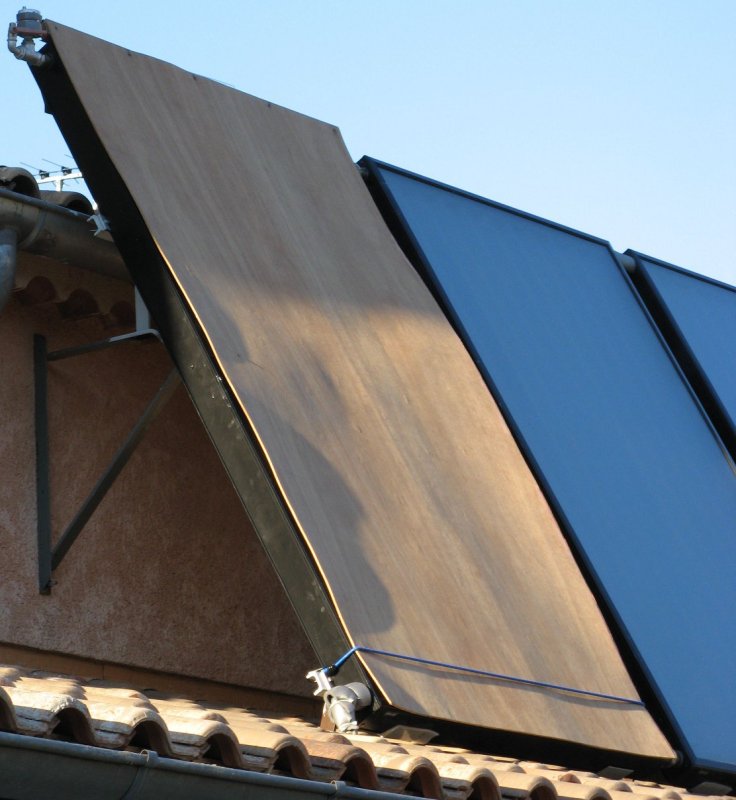

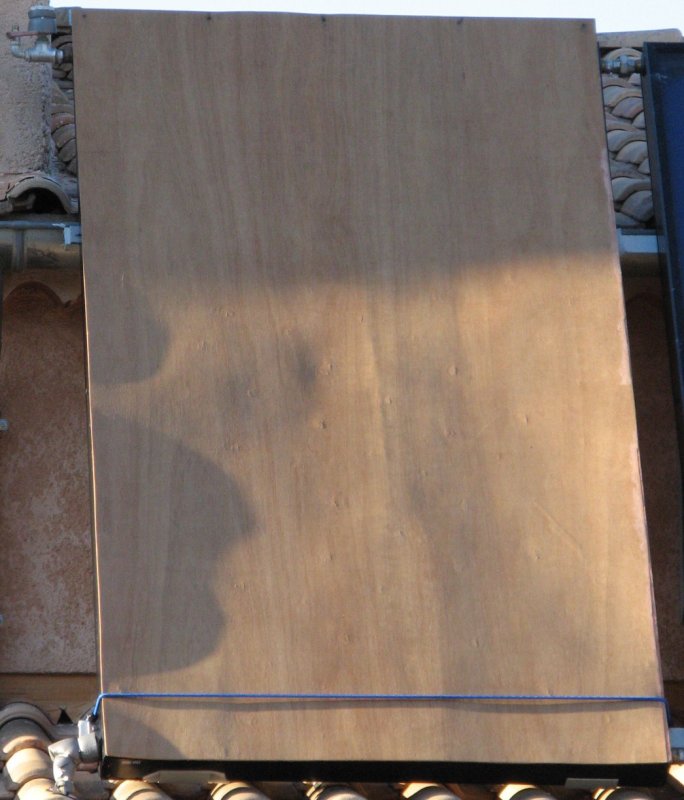

Du coup les plaques se posent très facilement et viennent s'accrocher toutes seules sur les panneaux.
Je mettrai des sandows sur la partie basse pour éviter qu'un coup de vent ne vienne soulever le tout.

Coût de l'opération :
contre-plaqué : 68€
2 rails de placo de 259cm : 7€
Bouts de tasseaux de bois : récup
4 Sandows : 4€
Soit moins de 20€ par panneau solaire !








Fabrication  d'un  volet  d'occultation  pour  capteur  plan par Tonton la Cellule

Fournitures :

Lames PVC spéciales anti UV marque « indilambris 317 blanc »  achetées chez SAMSE matériaux.
(2 paquets de 10 lames de 10mm de largeur et 2500mm de long).Pour occulter 2x2 capteurs (soit 4 capteurs) 2 x 17 lames sont nécessaires.
Sangle en polypropylène de 25mm achetée chez la Cablerie et Corderie de Bourgogne (58130). 20 mètres sont utiles.
Profil plat aluminium de 16x2 mm. à découper en longueurs de 25mm env. (renfort int.des profilés PVC).Il y a2 fixations à chaque extrémités de chaque lame, soit 4 x 17 x 2 = 136 morceaux de 25 mm, plus les coupes, soit env.4m de profil. Ces petites pièces seront percées au dia. de  4,2 en leur centre.
Rivet POP alu. De dia. 4mm x 10mm       .
Rondelles plates de dia. 5mm.( il en faut 2 par lames que x 2x17 lames = 68 ).
Description des capteurs :
Capteurs GM Tinox 2510 assemblés 2x2 verticalement.
La largeur assemblée est de 1,485 (à vérifier selon le montage ).

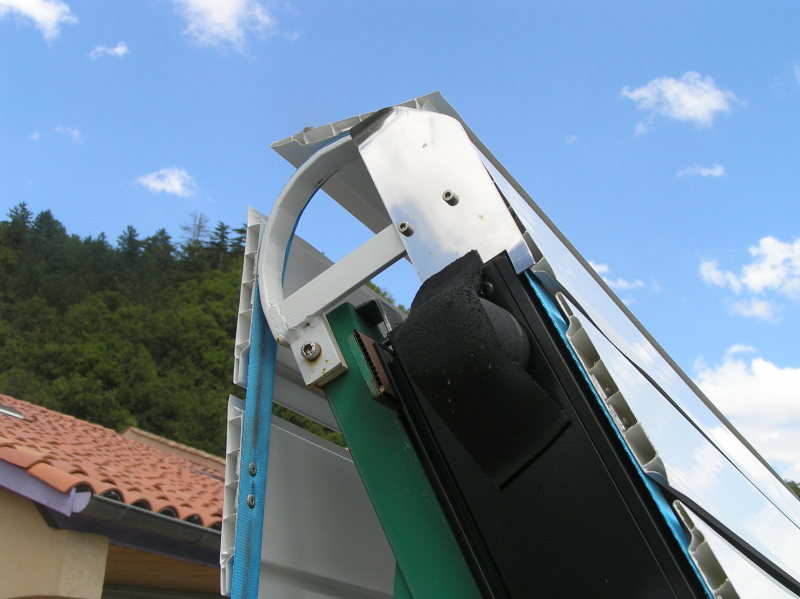

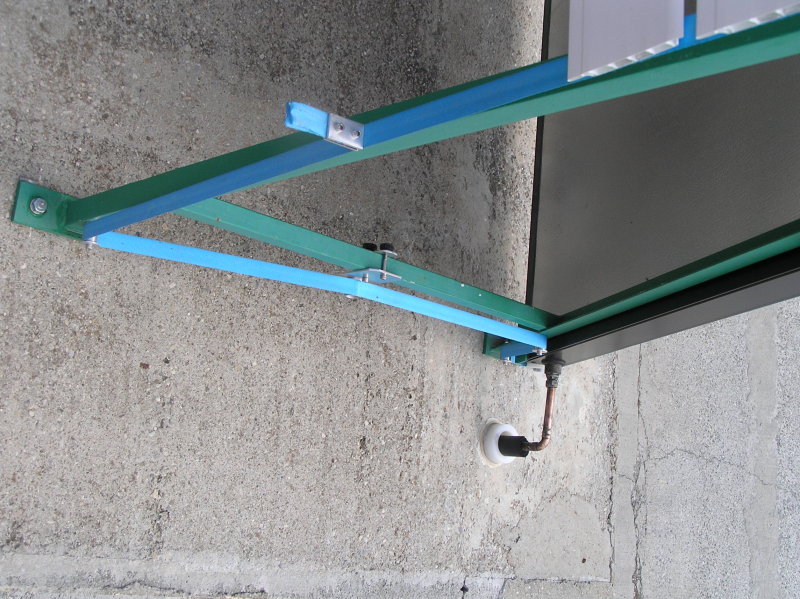

Ma conception de montage des capteurs sur les chassis est telle que les bords extérieurs inclinés (60° pour ma part ) peuvent être ‘ceinturés’.  En y ajoutant des axes de guidages,

les sangles reliant les lames PVC peuvent donc se déplacer en frottant sur les bords des capteurs, sur ces axes cylindriques, et sur trois pièces métalliques

qui permettent au rideau de passer de l’avant des capteurs à l’arrière en s’enroulant.

Fabrication du volet :

Couper les lames PVC à la longueur ext. Des ( ou du ) capteurs assemblés -5mm.    (Une  scie à métaux va très bien ).

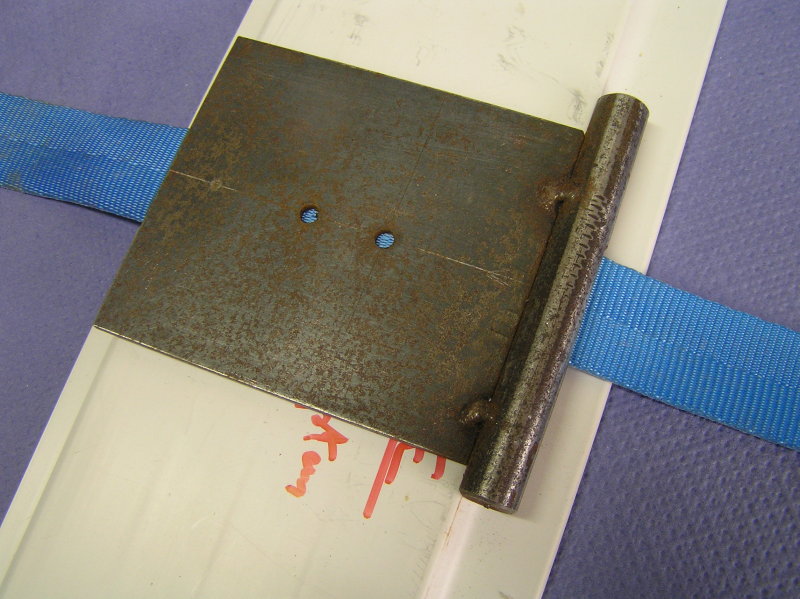

Choisir la face de la lame qui vous parait la mieux adaptée, et placez l’outil permettant la perforation des trous. Cet outil s’enfile sur le côte du profilé PVC et se positionne grâce à un axe.

Confectionné dans de la cornière en Alu. de  25x15 mm, il recouvre le dessus du profilé et est percé de 2x2 trous: les deux 1er servent au poinçonnage, les deux autres donnent le pas des lames PVC. (J’ai laissé 10mm de jeu entre les lames pour laisser l’air circuler ?). On insère la sangle entre le profil PVC et cet outil, puis à l’aide d’un petit poinçon de dia. 4,2 mm (qui peut être la queue d’un forêt) que l’on va chauffer avec une lampe à souder (par ex. ) on pratique deux trous à travers la sangle et une paroi du profil. (la fusion de l’ensemble les colle l’un à l’autre ).

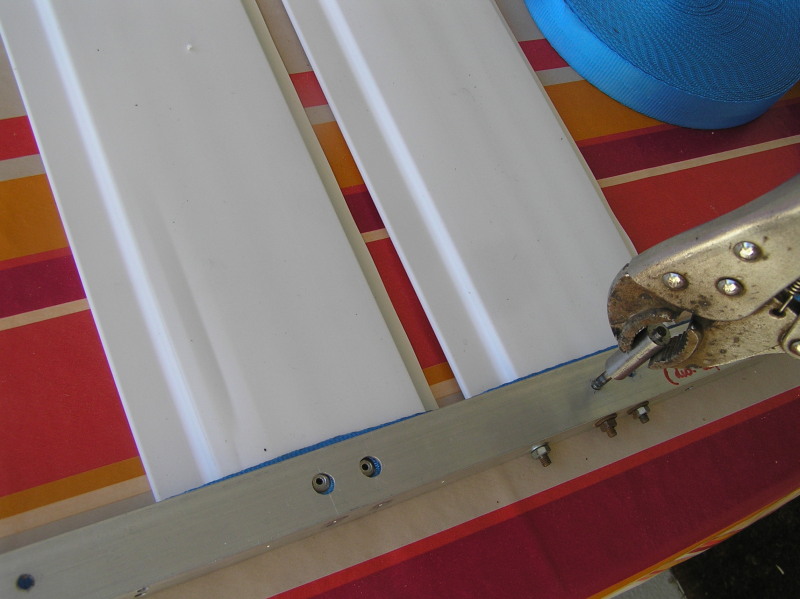

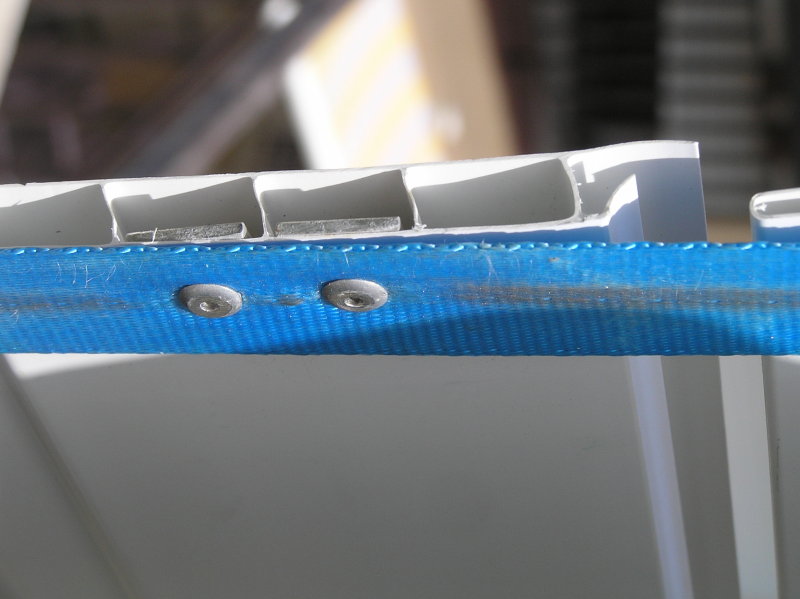

On enlève l’outil, on enfile le 1er rivet POP dans un des deux trous, tout en plaçant à l’intérieur du profil PVC le petit renfort en alu.  percé de son trou. En le plaquant avec une petite pince, il sera prit dans le rivet POP et renforcera cette fixation. Même chose pour le 2eme trou, et l’on recommence l’opération jusqu’à la dernière lame.

Les deux autres trous sur la cornière alu.  servent de repère en mettant les têtes des rivets en  regard de ceux –ci.
Même opération sur l’autre extrémité du volet, puis l’on passe au centre du volet.
Les trois sangles sont bien sur la même face, et la sangle centrale évite que les lames de PVC, avec la chaleur, se déforment.
Le centre est un peu plus compliqué car les lames sont assemblées et la manipulation moins aisée. Après avoir tracé au crayon le milieu de la lame (axe) puis la largeur de la courroie +2mm. env., placez la sangle puis l’outil  par-dessus

et de la même façon que ci dessus, poinçonnez les deux trous à travers les deux parois du PVC (même dia., même position dans la largeur). Le fait de perforer la sangle et le profil PVC ensemble les rend solidaires par la fusion. Retournez ensuite cette lame, et grâce à un  autre poinçon de dia. légèrement supérieur à la rondelle, (dia. 10env.) agrandir les deux trous, mais sur une seule paroi. La sangle étant restée en place, enfiler le 1er rivet POP de ce côté et, de l’autre côté, mettre la rondelle sur le rivet et sans bouger, sertir le rivet. Cette opération est un peu délicate mais on s’habitue vite! Puis le 2eme trou, et les lames suivantes. Cet ensemble est donc relié par 3 sangles et la tenue dans le temps est bonne après deux années de service.
Présenter le rideau sur les capteurs, faire passer les 2 sangles extérieures sur les différents axes, les pièces supérieures arrondies, puis assembler les deux extrémités de chaque sangle grâce à deux petites pièces métalliques qui viendront les pincer, ceci afin de pouvoir démonter l’ensemble l’hiver par ex. (les arrivées et sorties d’eau des capteurs gênant le démontage ).
L’avantage de ce système et que l’on peut occulter les capteurs lors d’un départ en vacances, ou lorsque que l’on a besoin d’intervenir sur le circuit, ou même lorsqu’une coupure de courant ( programmée ou pas) arrête le système.
L’outillage que j’ai fabriqué pour les perforations ne me servira plus (sauf pour une éventuelle réparation) et je le prête bien volontiers.

Tontonlacellule, 09/2010.



Occultation capteurs tubes par Fpyfu

L'hiver j'ai besoin de 82 tubes 58*180
L'été une trentaine me suffisent, donc dés que la période de fin de chauffage est arrivé, je masque 2 tubes sur 3 et cela me permet de passer en mode eau chaude sanitaire seulement.
Ces demis tubes pvc sont obtenus par sciage à la scie sauteuse dans le sens longitudinal de tubes pvc.
Ils sont maintenus pour toute la belle saison par un collier fait à l'aide d'un petit tronçon de tube qui sert de clips.
Si je le souhaite (absence longue je peux masquer les derniers tubes restants, dans ce cas je ne met pas de collier seul le clipsage suffit à les maintenir

Bien entendu dans ma régulation j'ai un mode dégradé qui vient en complément ainsi qu'une protection anti surchauffe totalement indépendante de la régulation et du circuit solaire.
Cette protection est assuré par un simple thermostat mécanique calé vers 90° et relié à un accélérateur commandé par un onduleur pseudo sinus. Cet accélérateur totalement indépendant irrigue un simple radiateur ventilé (style ventilo convecteur).
J'ai placé ces photos sur un site d'hébergement ou l'on peut placer de forte résolutions, il est facile de lire les références du tube employé (cliquer sur les images).

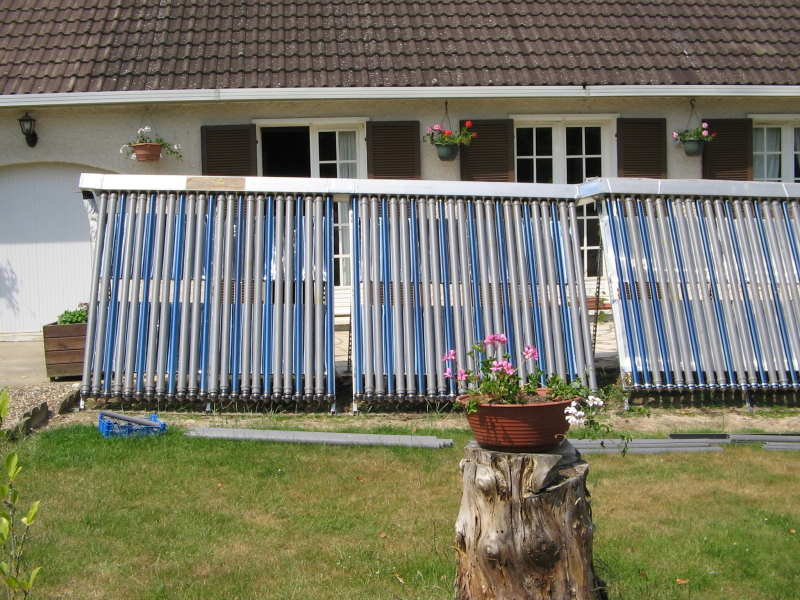

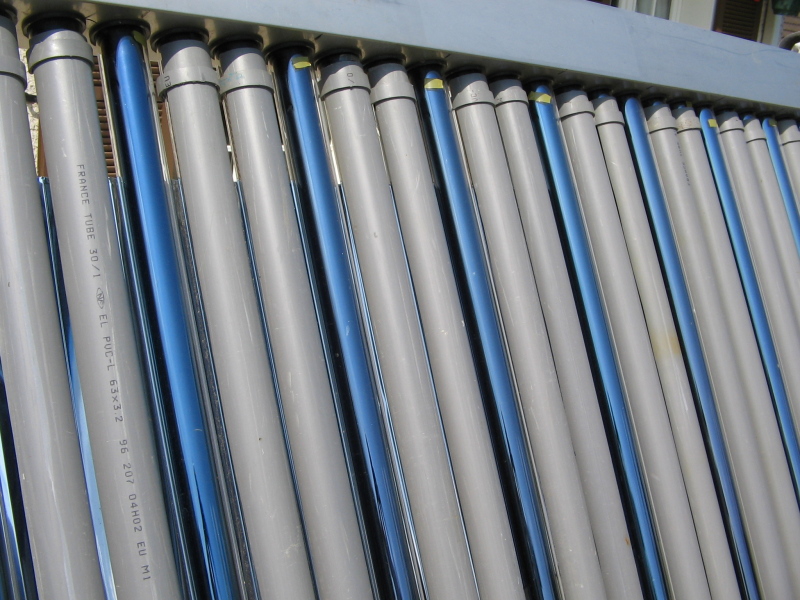

En mode été 1 tube sur 3

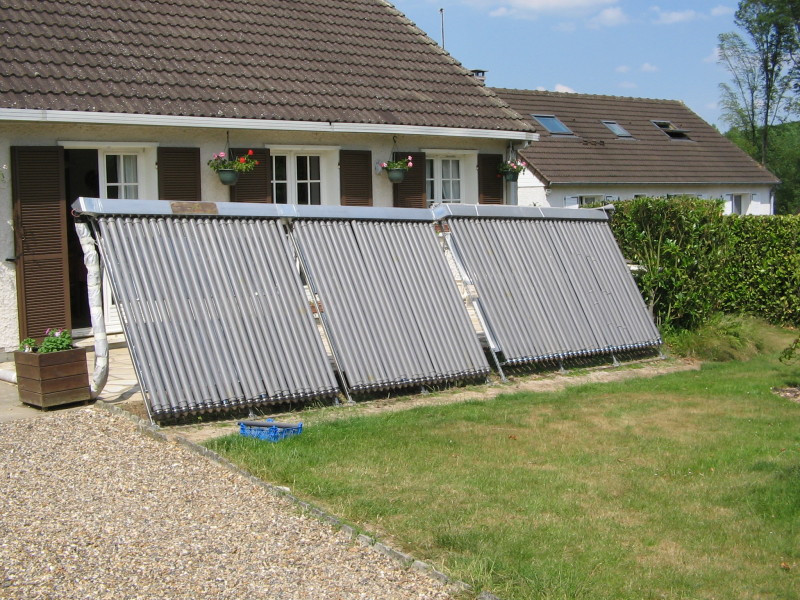

Masquage totale: mode vacances/orage

J'ai expérimenté, pas mal de système, et c'est ce dernier à base de demis tubes qui me donne le plus de satisfaction:
Plus de détail ici sur le compte rendu de mon installation (milieu de page).
Et pour savoir si c'est long à monter/démonter une petite vidéo:



Occultation capteurs tubes par Bernard Lucas

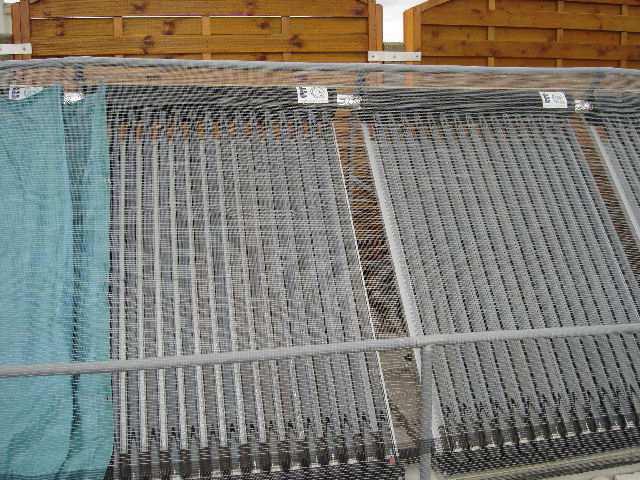

Les capteurs sont posés au sol dans le jardin, et la surchauffe est contrôlée par bâchage manuel des capteurs. Un filet anti grêle est également tendu sur des supports.



Occultation capteurs tubes par Clément Denis

Voir le diaporama ici
