de Bonjour
Je récapitule mon projet de chauffage et eau chaude sanitaire:
Besoins: 24KWh moyen en hiver (7°C) et 48KWh par grand froid (-5°C).(résultat feuille de calcul bilan hygrothermique)
En cas d'absence de soleil, les déperditions du logement peuvent atteindre 7KW estimés avec différentes formules.
La maison disposera de 13m2 de vitres plein sud pour capter l'énergie solaire en passif.
J'envisage de noyer un tuyau PER dans ma dalle flottante en guise de plancher chauffant.
Le dimensionnement du plancher chauffant est maintenant calé.
L'hydro accumulation me parait alors intéressante pour stocker l'énergie solaire ou celle plus difficilement régulable du bois.
J'espère pouvoir disposer jusqu'à 10m2 de capteurs horizontaux LM TINOX  112 (1988 x 1041 x 90 mm), soit 5 capteurs.
J'envisage de connecter un ballon combiné BV800/160CRES ou BV1000/200CRES.
J'espère fonctionner en thermosiphon entre les capteurs solaires et le ballon et entre le poêle à bois hydro et le ballon.
Ceci par souci de simplicité de montage et d'entretien et de réduction des couts.
Le réseau de diffusion de la chaleur serait un plancher chauffant au RDC et 4 radiateurs surdimensionnés à l'étage
pour fonctionner en basse température.(à la louche 4 fois 1KW)
En considérant que 800 litres accumulent au mieux 24KWh (avec Delta T=25°C soit T départ chauffage = 40°C et Tmax ballon=65°C)
soit un jour moyen de consommation hivernale à 7°C, ce volume semble adapté à mes besoins.
Pour dimensionner la surface des panneaux, c'est plus approximatif: on trouve souvent 4m2 avec 300l de ballon,
ce qui reviendrait à 10m2 avec 800l.
Je n'intègre pas ici les 160l d'ECS.
Les flambées du soir avec un poêle hydro de 11KW (dont 8 kW pour l’eau et 3kW en radiation + convection) seraient
calibrées en fonction de la tempé du ballon pour compléter sa charge avec 1 à 6 H de chauffe.

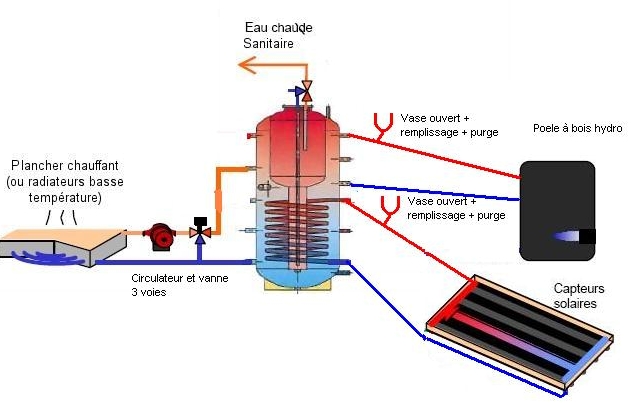

Le schéma de principe pourrait ressembler à ceci:

Les capteurs seront inclinés à 60° ou à la verticale afin de favoriser le chauffage en hiver.
Le montage des panneaux en thermosiphon me pose plus de problème pour calibrer la différence
de hauteur entre le niveau moyen des panneaux et celui de l’échangeur du ballon
(pour l’implantation choisie la différence de hauteur serait au mieux de 1m…) ainsi que pour la section
du PER entre les deux. (10 pour l’eau chaude et 15m pour le retour)
De même je ne sais s’il faut des précautions pour le montage en thermosiphon du poêle à bois,
autre qu’une pente constante + vase ouvert. (montage d’un radiateur de décharge intermédiaire en cas de ballon saturé de chaleur ?)
Enfin la partie régulation m’échappe.
Il faudrait que le circulateur se mette en route pour une tempé sol inférieure à 22°C
et s’arrête pour une tempé sol de 27°C.
Ou alors l’asservir sur une tempé extérieure.
Je suis moins exigeant pour le chauffage de l’étage (chambres) et j’espère pouvoir
profiter de la même régulation que pour le plancher chauffant.
Voilà un état des lieux de mes avancées et de mes ignorances.
Merci pour tout éclairage supplémentaire sur ce projet.
Cordialement

      Michel Couvreur

Je rappelle quelques éléments de situation  déjà envoyés:
1- La situation géographique (Ville, Latitude, Longitude, altimétrie);
Lissac sur Couze (19600), latitude 45.103 degrés, longitude 1.462 degrés, 230m
2- Le besoin journalier en eau chaude;
4 personnes soit 150 litres estimés
3- L'orientation du champ de capteurs;
Plein sud
4- L'inclinaison du champ de capteurs;
60° pour favoriser les mois d’hiver
5- Le modèle de capteur (nom, marque) et le nombre de modules;
Souhaités des capteurs plans dont la surface ne pourra excéder 10m2. (pose mural en façade sud entre les 2 étages.
6- Le volume du ballon d'accumulation (en litres) et l'épaisseur de son isolation (mm);
Souhaité un ballon combiné SSC de 800 + 200 litres pour emmagasiner 24KWh,
soit mes besoins pour 24H en tempé d’hiver moyen.
7- Distance linéaire de la liaison entre le champ de capteurs et le ballon de stockage (m);
Une douzaine de mètres dont 7 en intérieur espace chauffé
8- La superficie à chauffer (en m²);
140 m2 en deux étages de 70m2
9- Le type de dissipateurs (Plancher Chauffant? épaisseur béton? ou radiateurs);
Au RDC 70 m2 en plancher chauffant forte inertie (dalle 12cm + 20cm de graviers avant couche isolante de Rth 3.4)
10- L'energie (en kWh) consommée actuellement pour la surface à chauffer donnée au point 8;
Estimée à 2 KWh/°jr soit 24KWh/jr avec Delta T=12° (= tempé moyenne en hiver = 7°C)
ou 48KWh avec Delta T=24°C (= tempé min d’hiver = -5°C)
11- Le type d'appoint envisagé pour le stock solaire (énergie, puissance);
Poêle à bois de 11KW afin de produire mes besoins complémentaires en chauffage en 1 flambée le soir.
12- Le volume de la décharge éventuelle;
Pas de décharge prévue mais un fonctionnement des panneaux solaires plans en thermosiphon
avec des diamètres agrandis pour fiabiliser en cas de montée en tempé.

Je ne me sens pas compétent pour entreprendre moi-même ce genre d’installation
et le recours à un chauffagiste est à un cout inabordable.
Mais bien conseillé et avec une installation simplifiée au maximum, je suis partant.
Merci d’avance pour vos conseils éclairés et pour tout ce que vous entreprenez
pour développer le énergies renouvelables.
