auto-construction panneaux  solaires +
cuve eau morte en drain-back , eau chaude  sanitaire .
bretagne nord région de guingamp
utta22 chez voila.fr





a partir de beaucoup de matériel récupéré, car je ne voulais ,ne pouvais me payer du matériel neuf et plutot que de ne rien faire , grace à cette
solution,j'ai essayé de faire quelque chose qui fonctionne pas trop mal avec des matériaux qui tiennent dans le temps , sans trop de frais.
bon je ne cherche pas à comparer le rendememt des miens avec ceux du commerce ;malgrés celà , à certain moment , par exemple février dernier ,temps froid ciel bleu,j'avais de l'eau chaude à n'en savoir que faire  +de 60°dans la cuve 550l.aussi j'ai ajouté une autre cuve de 1000l,sur laquelle
j'ai soudé des échangeurs pour le chauffage (le tout en inox ).fin septembre ,beau temps ,mais froid le soir ,je chauffais cette cuve à 40-45°
mais là non plus faut pas rèver,  avec 8m2 de panneaux, cela n'arrive pas tous les jours , surtout sur la cote nord de la bretagne....mais  bon,
il me reste encore pas mal de panneaux à rénover!....

              description du matériel

-les panneaux

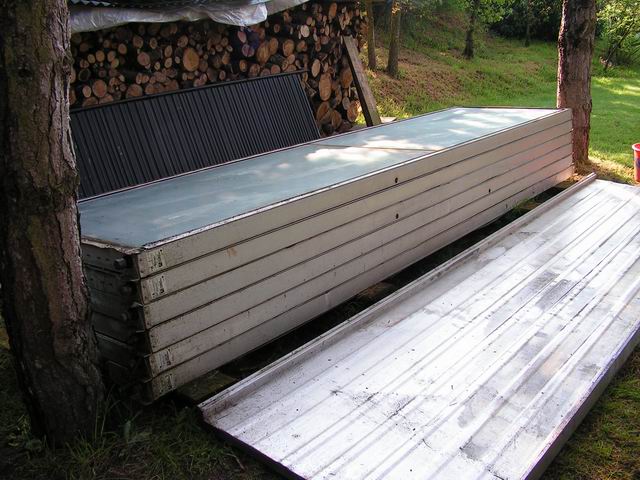

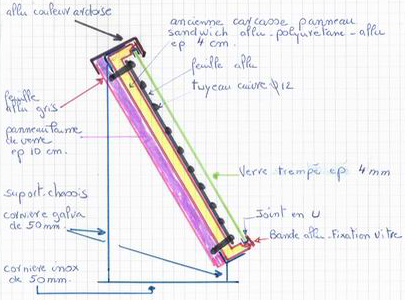

ancien panneaux chaffotaux et maury  L:4m  l :1m ;sandwich allu /polyuréthane/allu ;absorbeur fer percé ;verre trempé de 4mm
les couper en 2 pour + de maniabilité

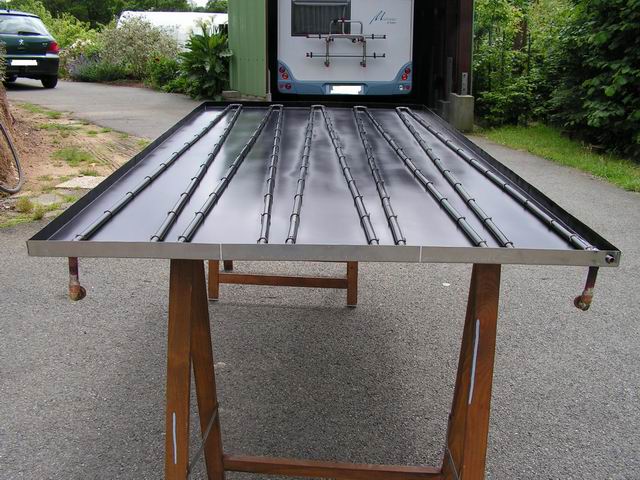

absorbeur une feuille d'allu ep :1mm ; L:2m*1m sur laquelle est fixé un serpentin en cuivre D:12mm ; L19m ;fixé par 130 fixations fil de cuivre
le tout peint en noir haute température 600°
l'arrière des panneaux est sur-isolé avec des panneaux de laine de verre ep :10cm
inclinaison :57°
cout :68 € le panneau de2m2 de suface brute - suface nette :1,75m2




 -liaison panneaux-cuve eau morte :

cuivre  D18mm recuit ,isolation laine de roche D 18cm  ,enroulé dans un film plastique pour tenir l'isolant le tout enfilé dans une gaine allu de
ventilation ,flexible, D :20cm (de récup )

 - cuve eau morte et échangeur eau chaude sanitaire :

 cuve eau morte à partir d' anciennes cuves inox soudées bout à bout pour en faire une de550L
  H : 1,80 m   -D :0,65 m
 - échangeur sanitaire : cuivre de récup . D :22mm -18mm -16mm  .longueur totale 98m .S :5,78m2  .V :22L
 les raccords et les joints sont à l'extérieur de la cuve ;démontable et plus facile au montage .
    isolation latérale 24cm laine de verre et le dessus 30 cm

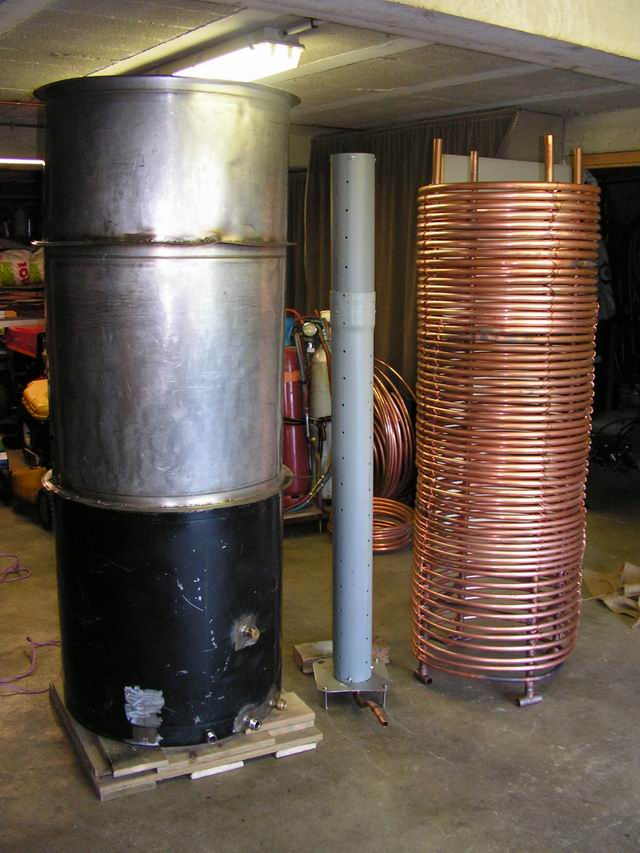

                                        photos :cuve-diffuseur-échangeur

 - matériel annexe: 2circulateurs(neufs) ensérie,le premier fonctinne le temps de remplissage panneaux vitesse 3, le second tout le temps v:1

 -  2 ébuleurs .1 sur la ligne chaude ,l'autre sur la ligne froide (qui ne sert qu' à l'arret de la pompe)

 - thermostat différentiel solareg 2; 3 sondes

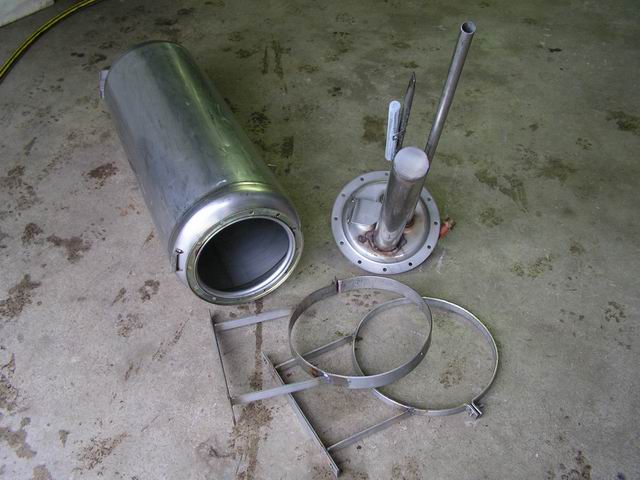

 -  chauffe eau annexe à partir d'une cuve chauffe eau gaz (14€ )sur laquelle j'ai soudé un fourreau pour la résistance _2,4kw_ etle th là aussi
 de récup ,V :50L .a été trop juste 2 jours l'hiver dernier les jours e j p sans soleil,un plus grand sera posé cet hiver
.
                                         chauffe eau

    voilà cela fait 1 an que cela tourne ,aucun prolème
   avant ma consomation eau chaude élctrique était de 10,73€/mois ,(comtpeur sur ch eau calculée sur 1 an. )et depuis 1 an
   elle est de 2,05€/mois .

  il est  possible de faire une installation à peu de frais à condition de récupérer la plupart du matériel d'occasion ;mais
  si vous devez acheter tous vos matériaux neufs au brico du coin , pour une auto construction ,ce ne vaut pas la chandelle....
  préférer les achats en commun , tel ceux du groupement.

      salut à tous
