Eau chaude sanitaire et aide au chauffage

Montoulieu  Hérault

Par Nicolas Pons (nicolas34)    holanic chez ozone.net


Je suis dans le Midi, à 50 km au nord Montpellier, alt. ~ 170m, lat. 43.928 N (j'ai pris 44..).
La maison est de 1983, je pense pas trop mal isolée (siporex 20+polystyrène+placo 5cm, laine verre en combles perdus)
J'y ai ajouté 80 m² (sipo 25, panneau sandwich au toit). La surface totale est de 160 m², double vitrage partout.

Un petit cesi était en place en attendant ... la suite ...juillet 2014

 6 GM 2510 ont pris place au sol, inclinaison à 60°,  plein Sud. (14.53 m² hors tout / Aire d'absorption 2,23*6 => ~13.4 m²)

La liaison capteurs/stock est de 23 m (cuivre 18/1).

Premiers essais avec 2 groupes de 3 capteurs en //: pas mal de galères, un groupe voyait parfois sa circulation stopper, tout passant par le second, malgré la pose de vannes d'équilibrage. J'ai fini par tout mettre en série et depuis plus de souci.

Le stock est à la cave, une ancienne cuve à vin de 1000 litres, ajout de couches résine haute température + fibre, un serpentin cuivre 50ml 16/1 sert d'échangeur chauffage, un autre 25 ml 14/1 pour l'ECS, le système est en autovidange, sans pression, pas d'échangeur solaire, c'est l'eau du stock qui passe dans les panneaux. La réserve d'air est dans le stock.

Vu qu'il fonctionnait correctement, j'ai repris le principe de mon CESI: cheminée de stratification pvc de 100 mm entaillé tous les 50 mm (trait de meuleuse), bouché en partie basse.

La liaison stock/chaudière 13m en vide sanitaire (per de 16 pour l'ECS, cuivre 22/1 chauffage).

La régulation solaire est toujours le Minisun de Patrick07 (+ 2 pt 1000).
Ajout d'une temporisation à la mise en route: vitesse rapide le temps du remplissage pour évacuer les bulles puis passage en vitesse lente.

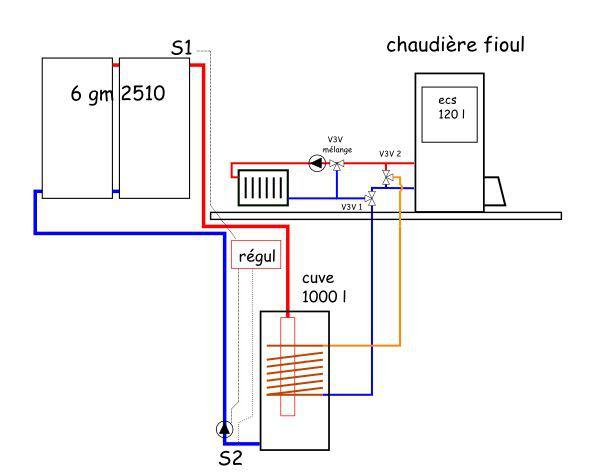

Insertion dans le circuit chauffage: chaudière fioul (idéal standard 16/42 kw) avec ballon intégré 120 litres pour l'ECS.


Solaire entre retour radiateur et entrée chaudière

V3V existait déjà, ajout de V3V1 (permet de revenir à la configuration origine ou de passer par l'échangeur solaire), et de V3V2 (pour préchauffage – le plus souvent - ou éviter de chauffer le corps de la chaudière – en inter-saisons)

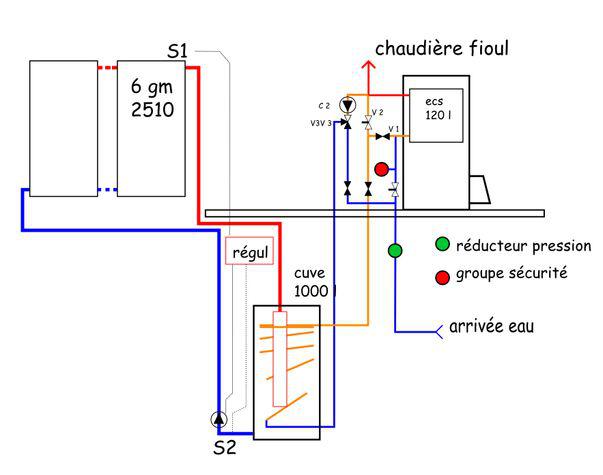

Insertion dans le circuit sanitaire

Les vannes V1 et V2 permettent, en les inversant, de bypasser le ballon ecs de 120 litres.
C2 et V3V3 (ici en position normale), permettent une recirculation si ce ballon est plus froid que le haut du stock solaire.

Augmentation des radiateurs (pas de plancher chauffant hélas...)
Avant: 9 radiateurs fonte alu + 1 sèche serviette
Après: idem (+ gros) et ajout d'un sèche serviette
Surface augmentée de ~40%

Photos:

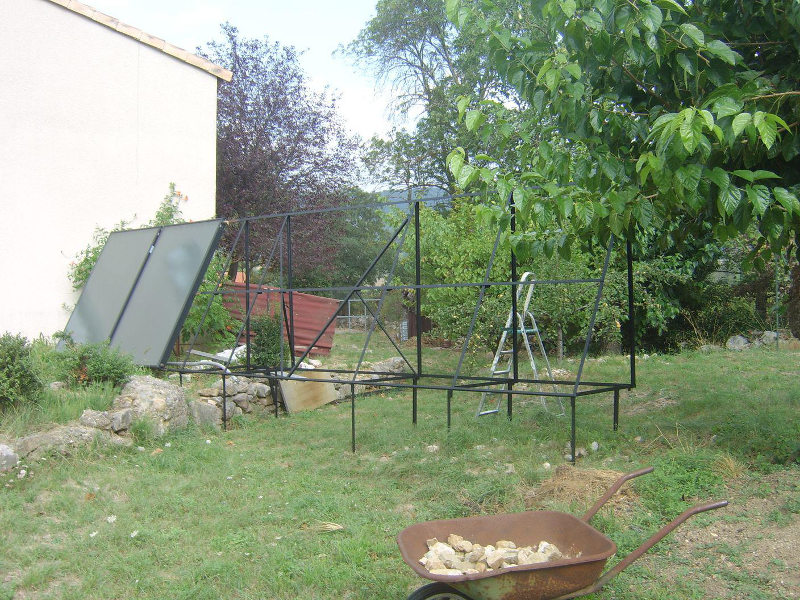

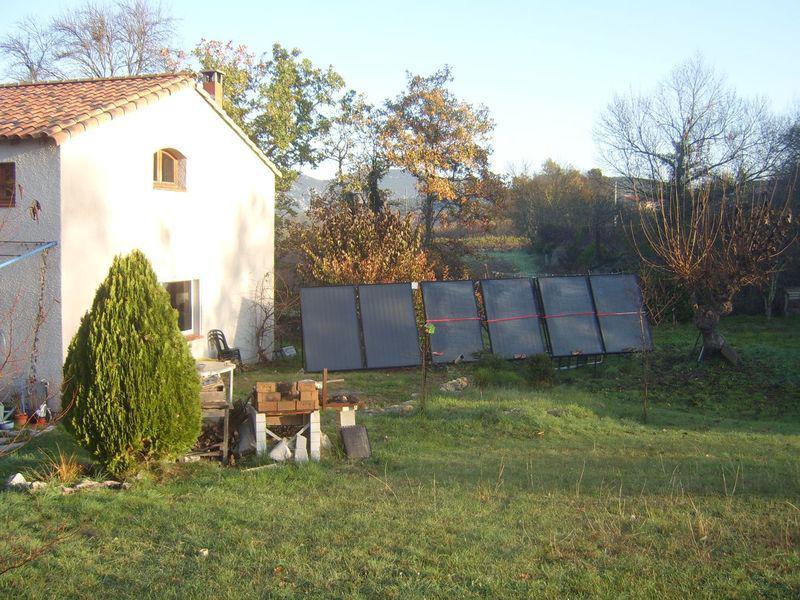

Support et panneaux


Les 2 panneaux encore en fonction. Au coin de la maison, l'accès à la cave.


Les 4 suivants juste posés. Le mûrier participe à éviter la surchauffe...

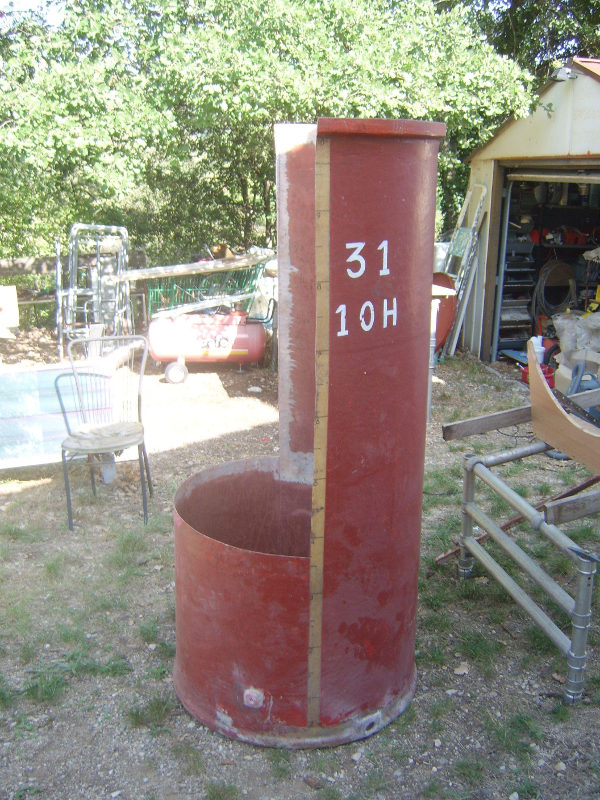

Stock solaire


Découpe pour ajout de résine et fibre.

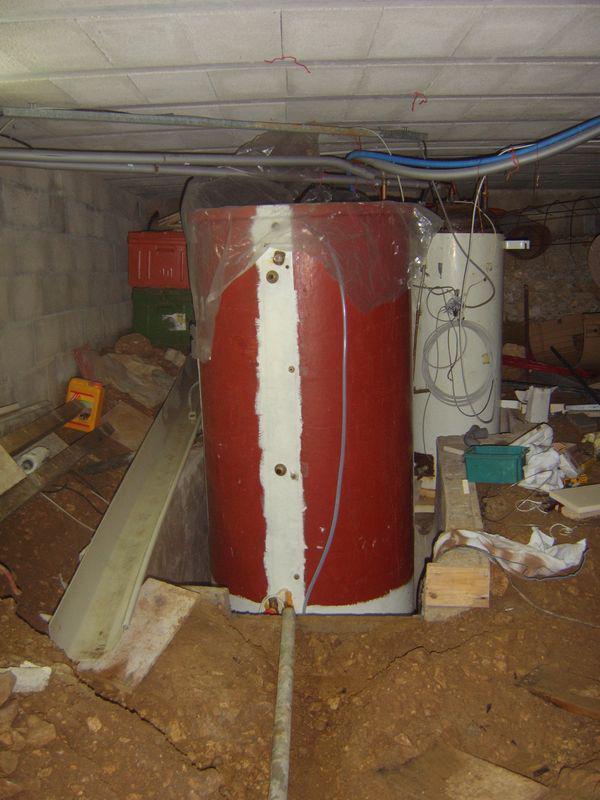

En place à la cave, pas encore raccordé. Au fond en blanc, le premier cesi.

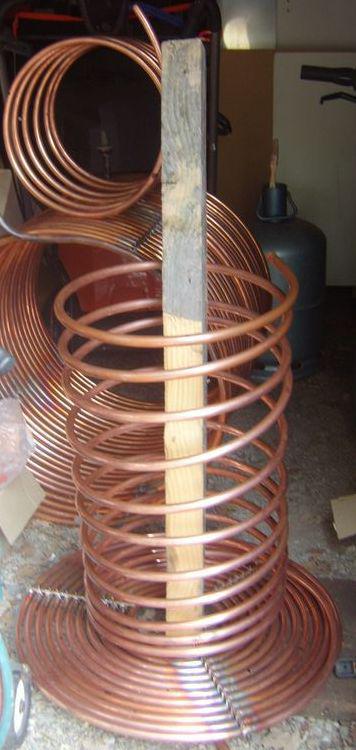

Echangeur chauffage

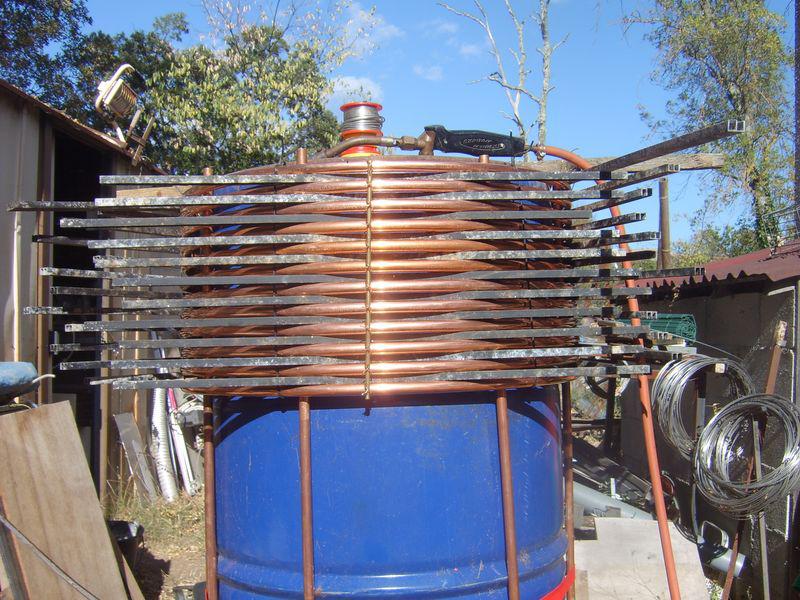

Un fût de 200 l pour gabarit, des intercalaires et tube laiton 4 mm pour garder la forme,
tubes cuivre verticaux pour pouvoir sortir le ½ échangeur.

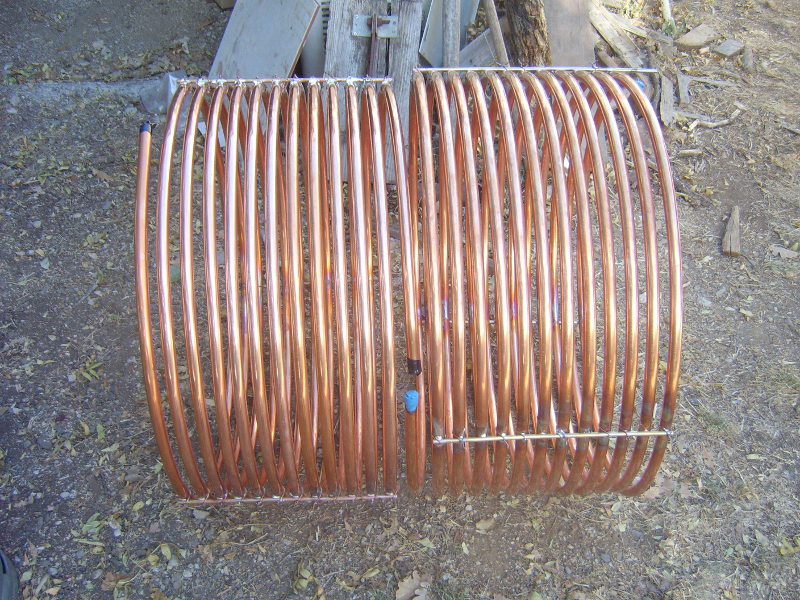

Les 2 morceaux prêts pour la soudure (2 couronnes de 25 m).

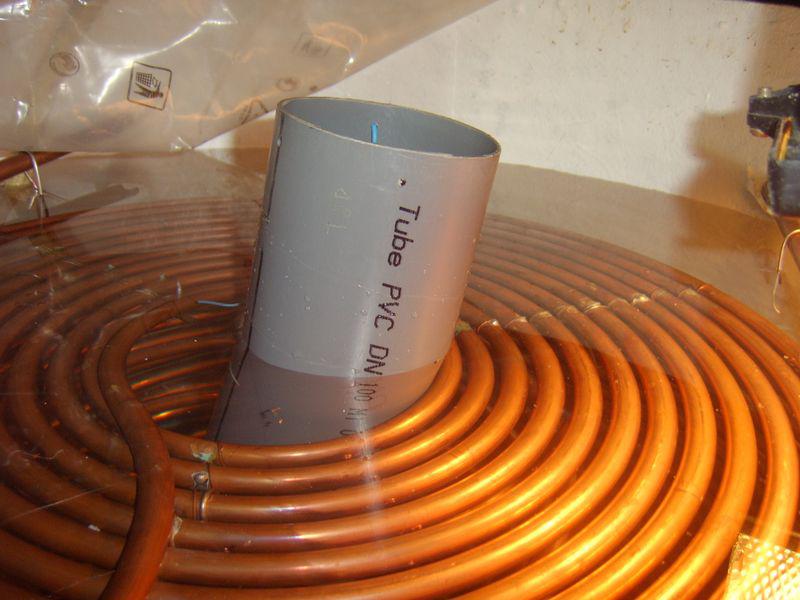

Echangeur ecs


La tête en bas !

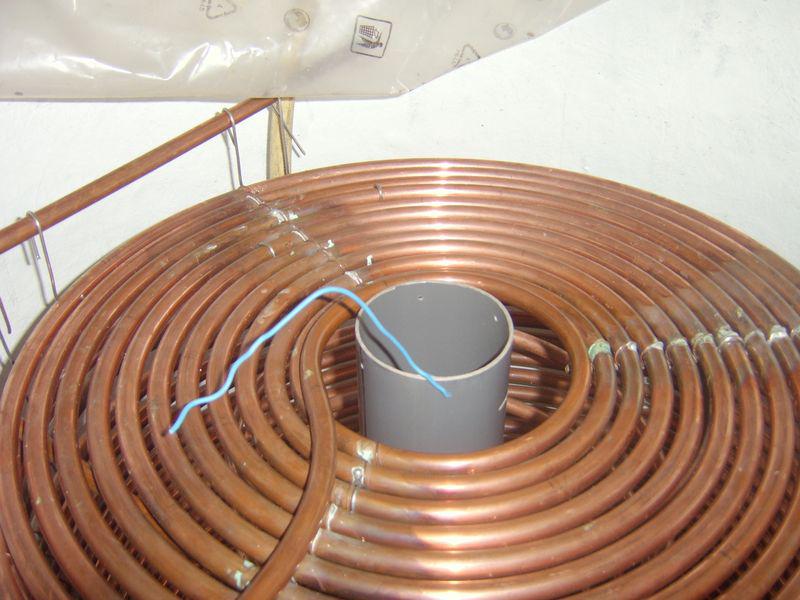

Suspendu, puis avec le bon niveau d'eau, reste la place pour la ''bulle'' d'air.

Radiateur revu à la hausse

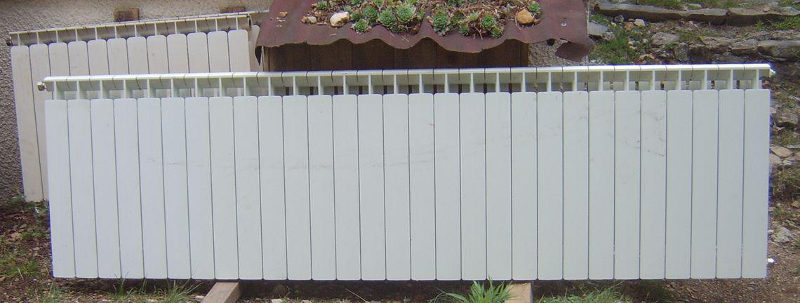

Bon ok, c'est le plus gros... passé de 22 éléments à 29.

Bilan provisoire

Ma consommation moyenne (6 ans, de 2003 à 2010) était de 945 litres de fioul.
Depuis la mise en place du CESI elle est passée à ~550 litres, à relativiser car:
-moins de personnes en permanence à la maison: 2 (+ 0 à 3 le we) au lieu de 4
-attention plus grande à la conso d'ecs.


Des débuts prometteurs depuis la mise en service du soutien chauffage... ajout de 500 l de fioul, il en restait encore (pas de graduation sur la cuve, à voir sur plusieurs années). Des soirées chauffées uniquement au solaire – le stock se vide assez vite.
Des relevés de température me permettent de surveiller, d'affiner.
Quasi pas de mise en route de l'appoint entre le printemps et l'automne pour l'ecs (avec une réserve de presque 1000 litres, le contraire serait grave).

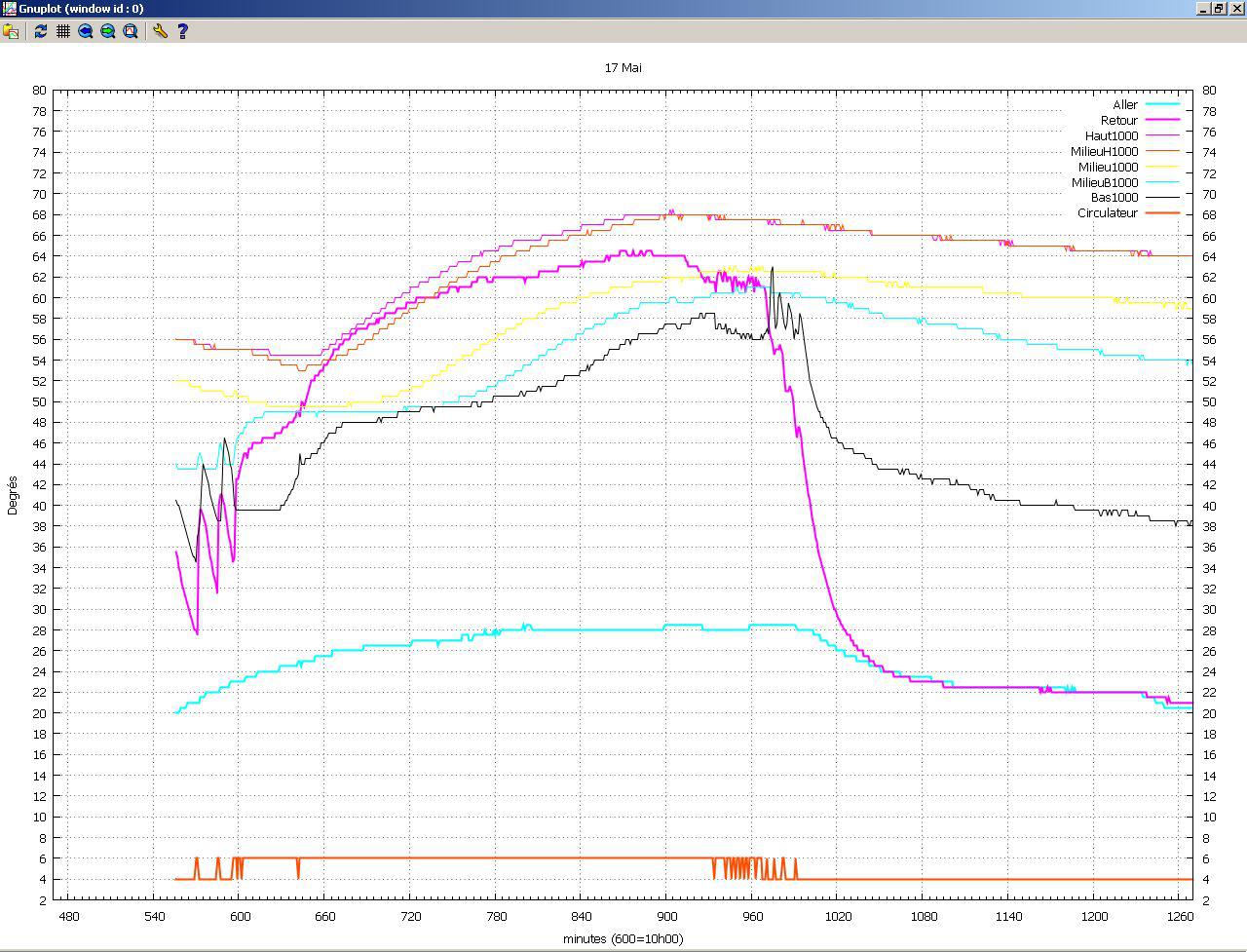

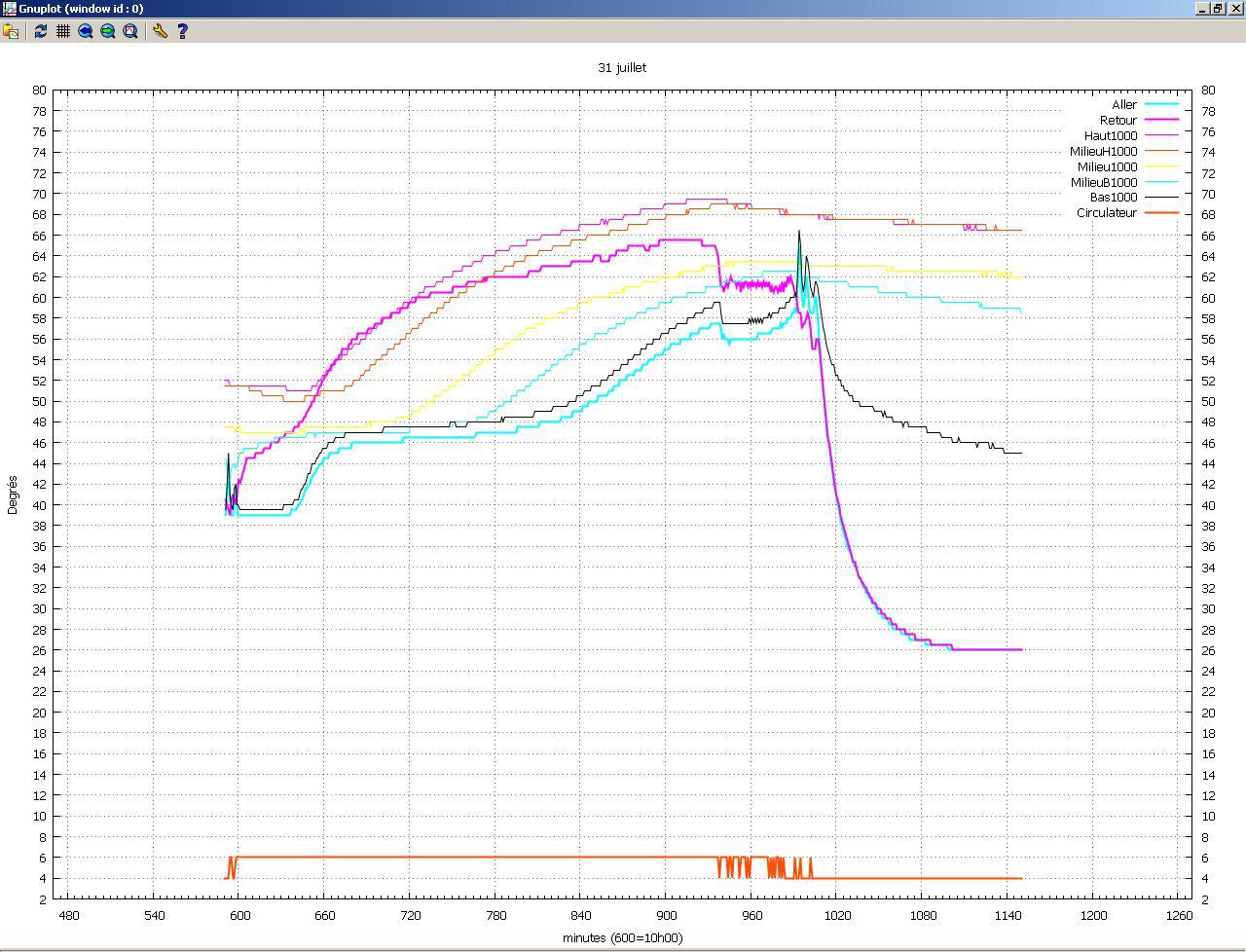

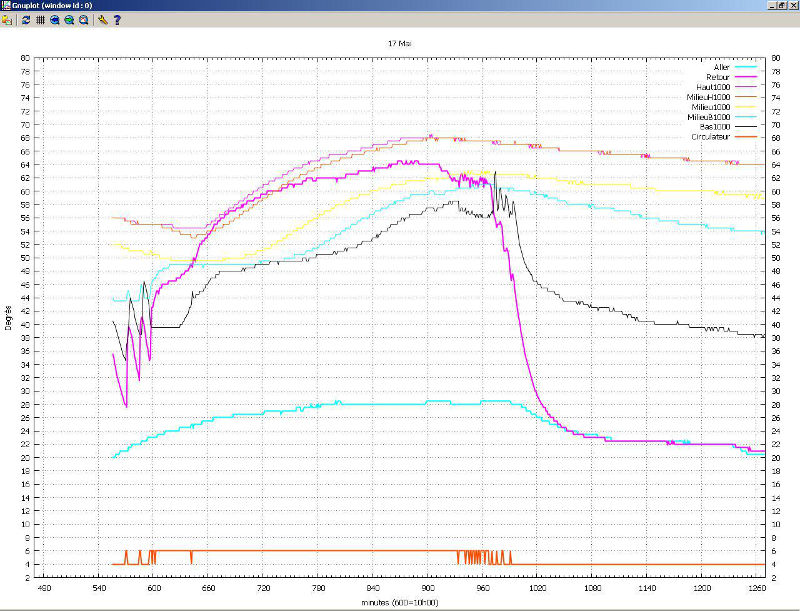

Quelques graphiques

(cliquez pour les agrandir)

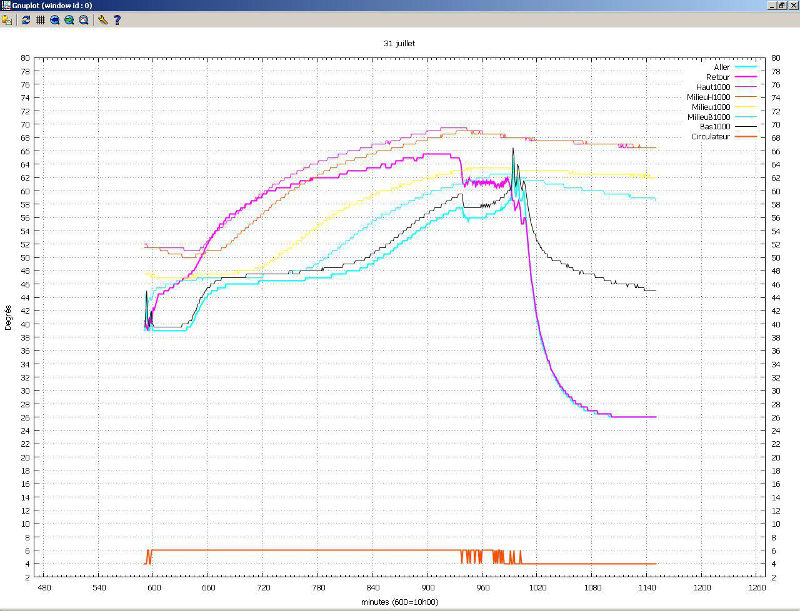

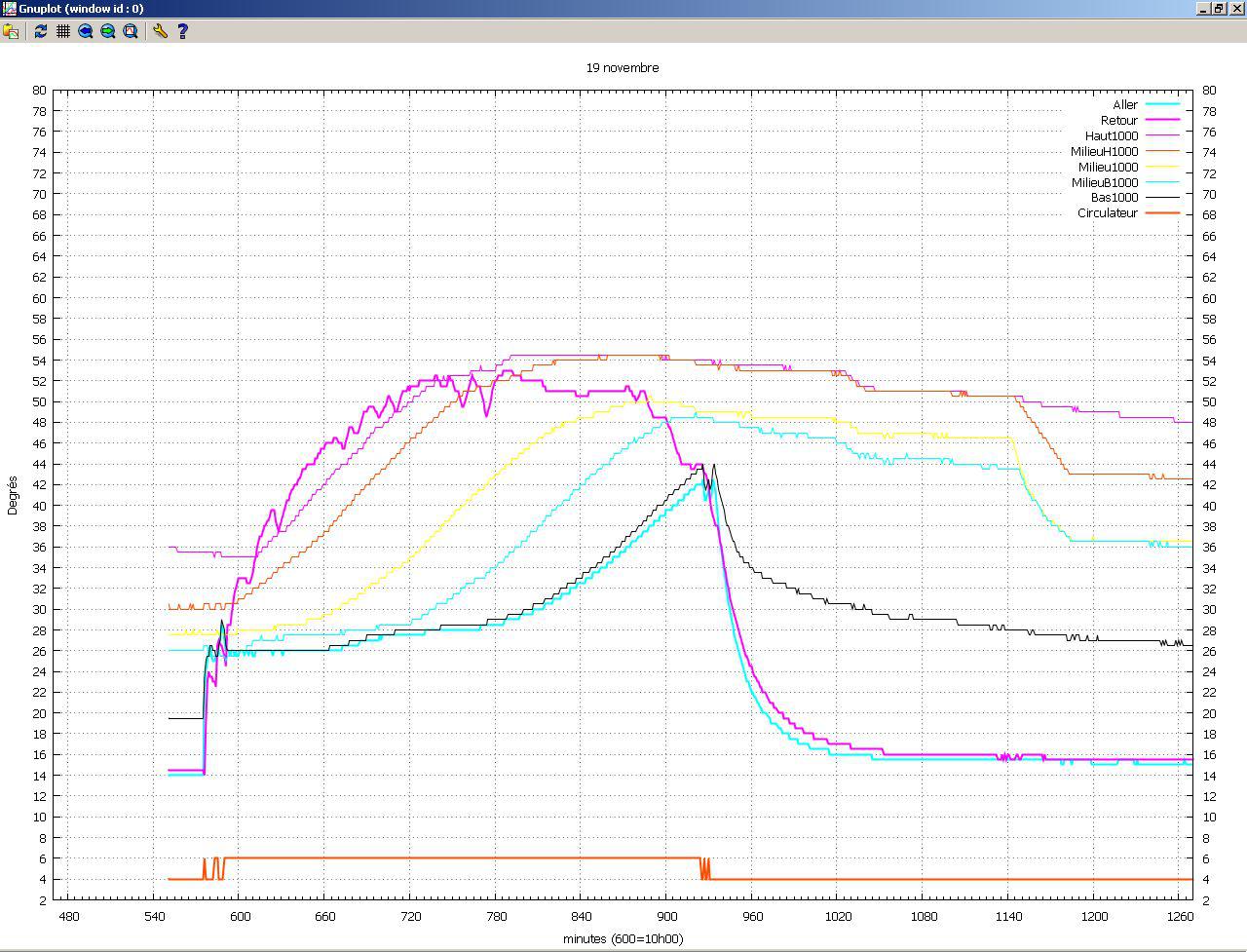

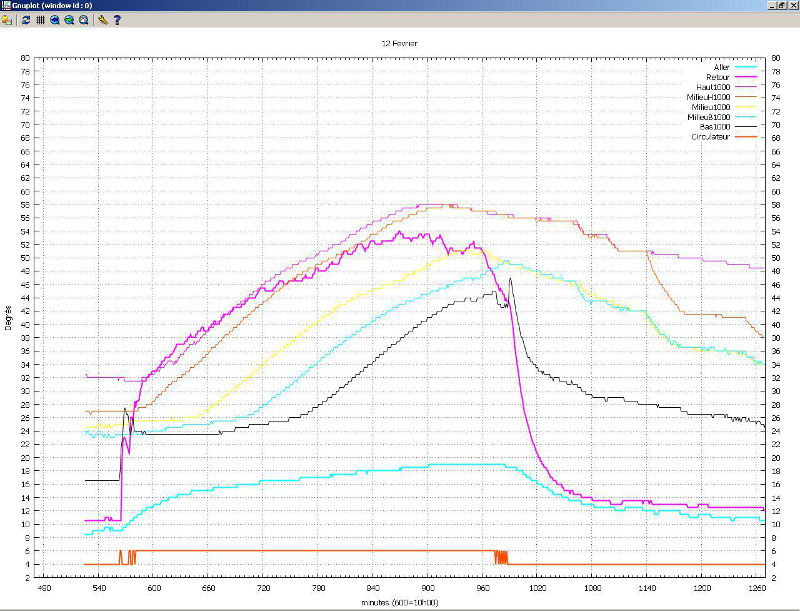

2014, même en hiver, ça chauffe et en été pas de surchauffe (inclinaison 60°)
sonde aller capteurs mal placée sur les 2 graphiques du haut.

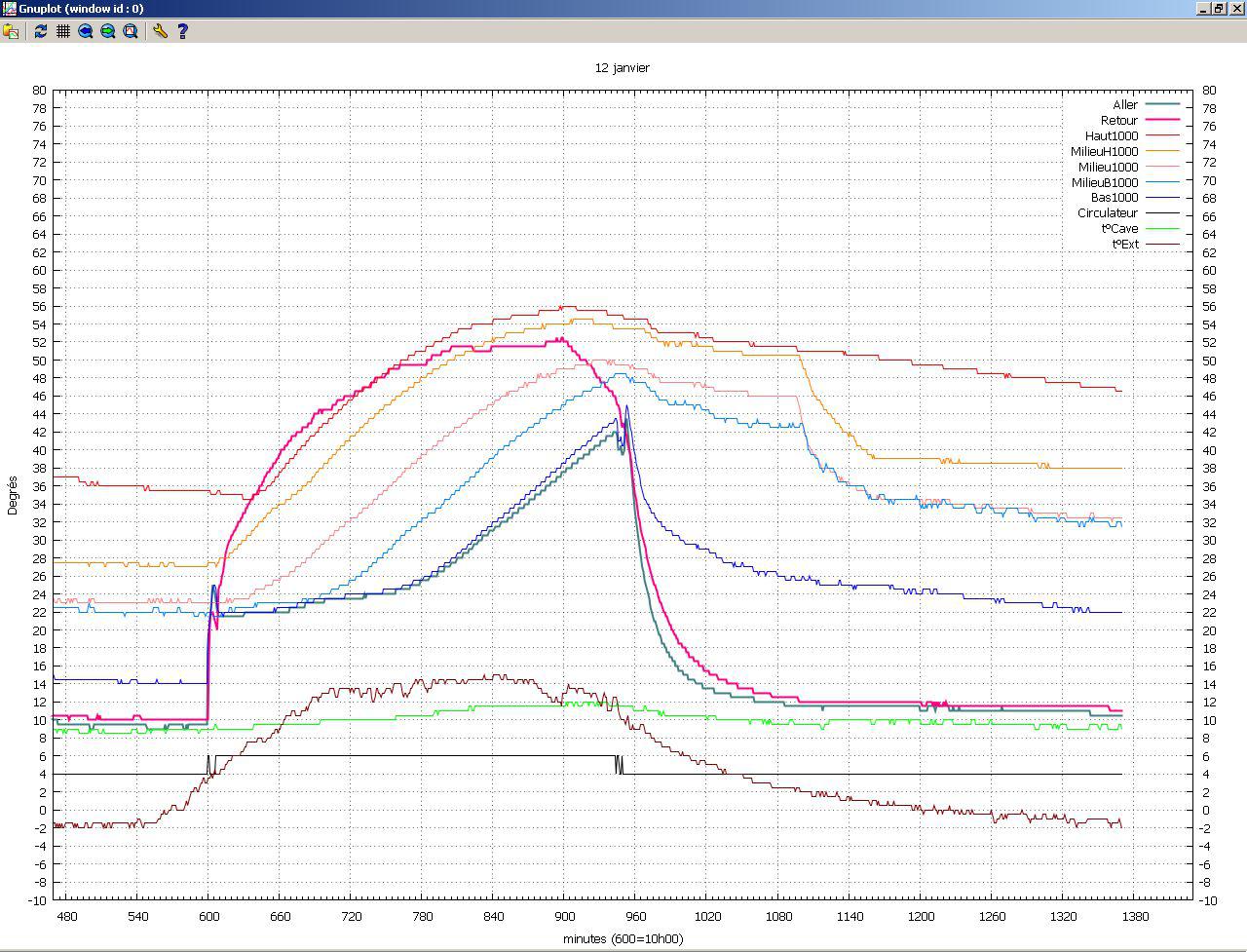

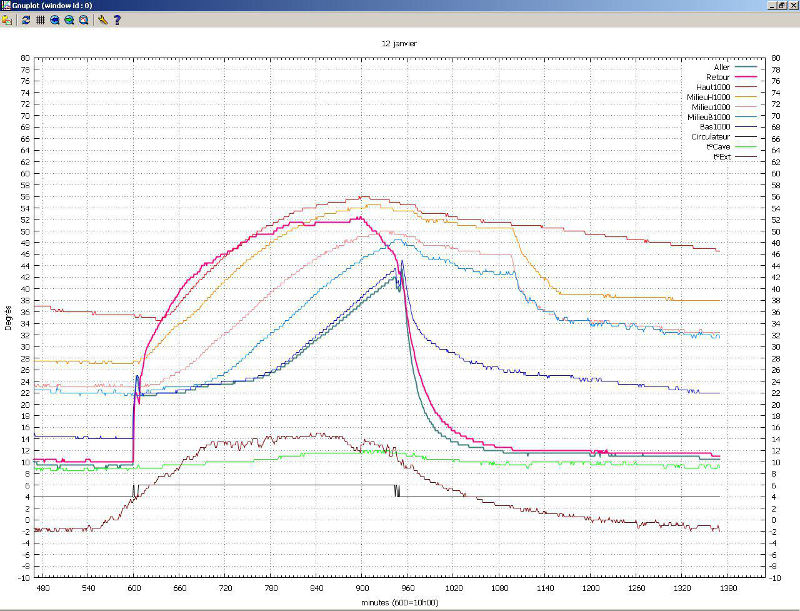

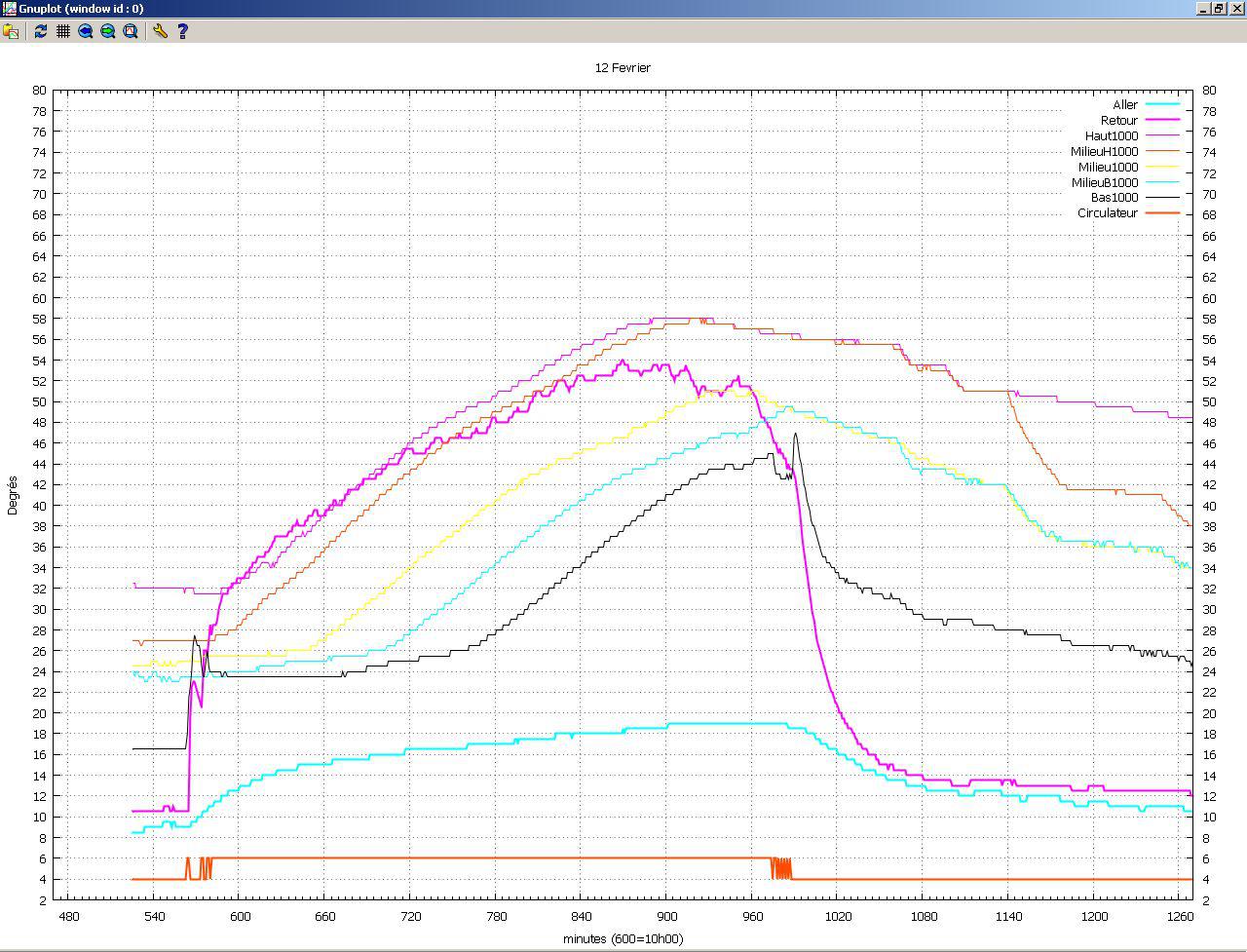

Et début 2015, avec t° extérieure.

Depuis les dernières photos, isolation des liaisons capteurs avec de l'Armaflex au lieu de l'isolant gris du début, isolation de la cuve (amélioration à venir, pour l'instant 40 mm styrodur autour et 60 sur le dessus).
Il me reste encore à trouver 2 motorisations de vanne et faire une régulation globale – c'est un peu à la main actuellement.

Parmi les choses qui pourraient être mieux, l'échangeur chauffage pourrait aller plus haut (contrepartie, j'ai l'ecs même en hiver).

Pour les bonnes, la cuve en résine perd peut être moins qu'une en métal, pas de problème de corrosion, et un poids « plume » - bémol, il faut la faire et cela prend du temps.

Voili, c'est tout.

 Ben non, des remerciements, pleins :

-à l'Apper sans qui tout ceci n'aurait probablement pas vu le jour

-aux intervenants du forum, passionnés, pointus ou bien chicaneurs

-et aussi à ceux que j'ai pu rencontrer en vrai – je ne cite personne…

Un dernier mot pour les hésitants, lancez vous, avec cette somme d'info et de bonnes volontés, j'y suis arrivé.

Pourquoi pas vous ?
