Du neuf et de la récupération pour un petit CESI
Par Nicolas PONS
Montoulieu 34
holanic chez orange.fr
Après quelques
essais, des infos glanées ici ou là, et la découverte du site de
l'Apper il y a deux ans, encore un an à lire, à essayer de comprendre,
s'y retrouver entre les diverses techniques, j'ai pu finalement me
faire une idée de ce que pourrait être mon installation.
Je suis dans le Midi, à 50 km nord Montpellier, alt. ~ 170m, lat. 43.928 N (j'ai pris 44..). La maison est de 1983, je pense pas mal isolée (siporex 20 + polystyrène + placo 5cm, laine verre en combles perdus). J'y ai ajouté 80 m² (sipo 25, panneau sandwich au toit). La surface totale est de 160 m², double vitrage partout.
J'ai une chaudière fioul (idéal standard 16/42 kw, 6ans) avec ballon intégré 120l pour l'ECS, 10 radiateurs fonte alu. Ma consommation moyenne (6 ans) est de 945 l.
Mon 1er projet, un cesi, capteurs autoconstruits posés en casquette au dessus des fenêtres n'a rencontré aucune réaction sur le forum...Cela m'a refroidi pendant un moment, puis (têtu) j'ai repris mes lectures pour voir où ça clochait.
J'en suis arrivé à me décider pour un système en autovidange (l'exemple de Manu Marguet, celui de Yves Guern, entre autres, m'ont séduit, puis est venu Guy Delsol, farouche défenseur du drain back ), non plus uniquement pour l'ECS, mais (dans un 2° temps) pour une aide au chauffage. Avec cette fois des capteurs achetés grâce au groupement mis en place par l'association.
6 GM 2510 prendront place au sol, inclinaison à 60°, plein Sud.
J'ai fait un relevé des masques environnants (arbres sans feuilles l'hiver, mais j'ai pris la cime).
Une cuve "autoconstruite" à la cave (cuve polyester, avec couche époxy + fibre à rajouter 1000 l), serpentin cuivre 14/16 -un autre pour l'ECS, le tout en autovidange.
La distance capteurs/stock sera de 23 m, et stock/chaudière 13 m en vide sanitaire. Régulation autoconstruite (platine Patrick07 + pt 1000)
Je suis dans le Midi, à 50 km nord Montpellier, alt. ~ 170m, lat. 43.928 N (j'ai pris 44..). La maison est de 1983, je pense pas mal isolée (siporex 20 + polystyrène + placo 5cm, laine verre en combles perdus). J'y ai ajouté 80 m² (sipo 25, panneau sandwich au toit). La surface totale est de 160 m², double vitrage partout.
J'ai une chaudière fioul (idéal standard 16/42 kw, 6ans) avec ballon intégré 120l pour l'ECS, 10 radiateurs fonte alu. Ma consommation moyenne (6 ans) est de 945 l.
Mon 1er projet, un cesi, capteurs autoconstruits posés en casquette au dessus des fenêtres n'a rencontré aucune réaction sur le forum...Cela m'a refroidi pendant un moment, puis (têtu) j'ai repris mes lectures pour voir où ça clochait.
J'en suis arrivé à me décider pour un système en autovidange (l'exemple de Manu Marguet, celui de Yves Guern, entre autres, m'ont séduit, puis est venu Guy Delsol, farouche défenseur du drain back ), non plus uniquement pour l'ECS, mais (dans un 2° temps) pour une aide au chauffage. Avec cette fois des capteurs achetés grâce au groupement mis en place par l'association.
6 GM 2510 prendront place au sol, inclinaison à 60°, plein Sud.
J'ai fait un relevé des masques environnants (arbres sans feuilles l'hiver, mais j'ai pris la cime).
Une cuve "autoconstruite" à la cave (cuve polyester, avec couche époxy + fibre à rajouter 1000 l), serpentin cuivre 14/16 -un autre pour l'ECS, le tout en autovidange.
La distance capteurs/stock sera de 23 m, et stock/chaudière 13 m en vide sanitaire. Régulation autoconstruite (platine Patrick07 + pt 1000)
Première partie réalisée:
Matériel :achat panneaux Aout 2009 (groupement de l'association Apper)
2 sondes PT1000, cuivre 14/1 (env. 28 m pour serpentin), cuivre 18/1 (liaison stock/panneaux)
circulateur Wilo RS 15/6-3 , compteur eau chaude, cumulus 200 l (récup)
cornière 30*30 (support)
divers raccords et tout ce que j'oublie,,,
prêt d'un chalumeau oxy (merci beau Papa), avec lequel j'ai appris (presque débutant en soudure chauffage – faut s'y mettre ).
2 sondes PT1000, cuivre 14/1 (env. 28 m pour serpentin), cuivre 18/1 (liaison stock/panneaux)
circulateur Wilo RS 15/6-3 , compteur eau chaude, cumulus 200 l (récup)
cornière 30*30 (support)
divers raccords et tout ce que j'oublie,,,
prêt d'un chalumeau oxy (merci beau Papa), avec lequel j'ai appris (presque débutant en soudure chauffage – faut s'y mettre ).

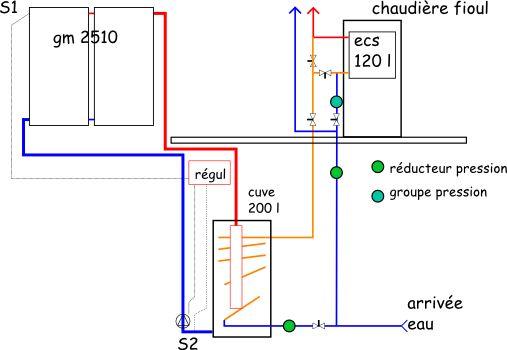

Schéma de l'installation

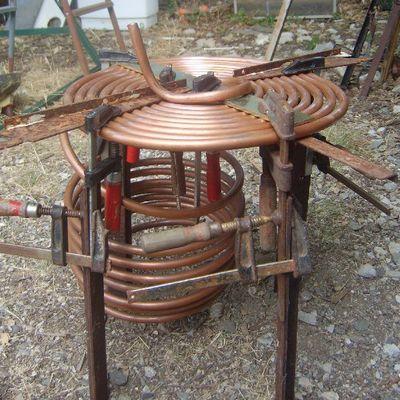

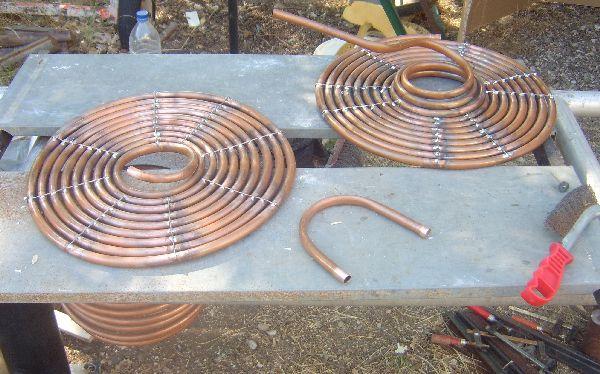

Cherchez l'erreur
(à quoi sert le petit ½ tour en tube ?
Hé oui, me suis gouré de sens à l'enroulement...)

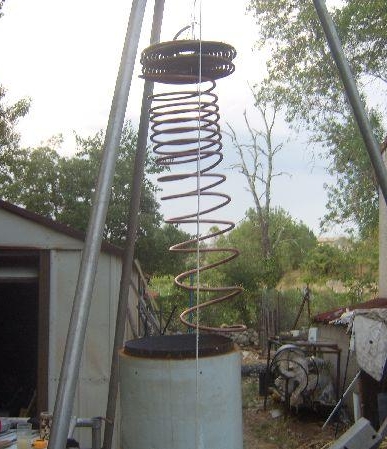

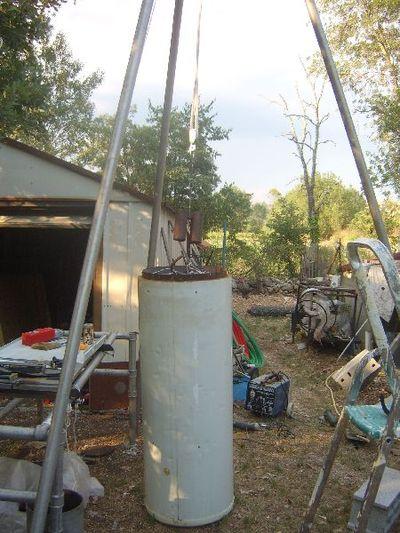

Mise en boite du serpentin

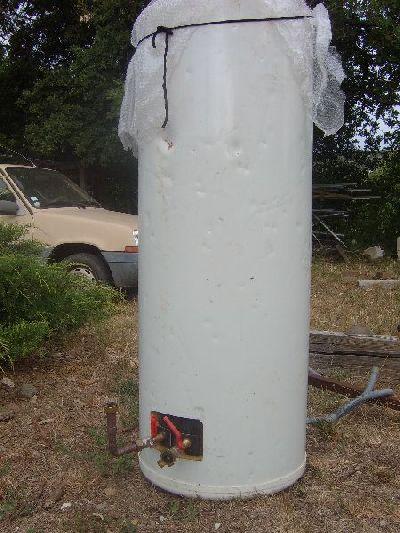

Paré pour le test eau

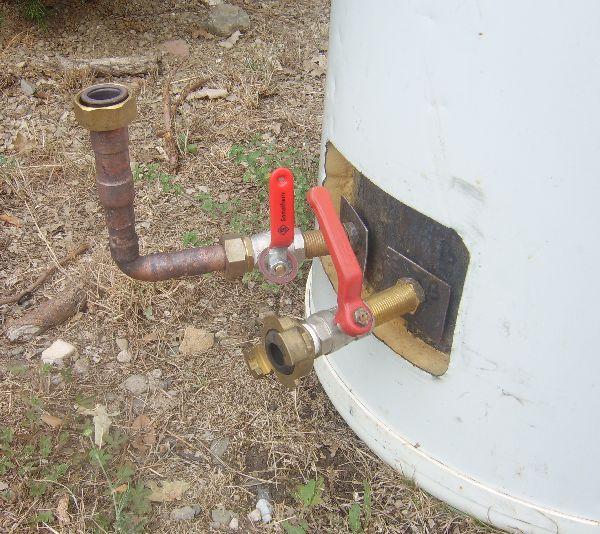

Modification d'un cumulus 200 l.
Serpentin entrant par le bas du stock, avec en partie haute 2 « escargots »
Cheminée de stratification (pvc de 50 mm entaillé tous les 50 mm - trait de meuleuse)
Montage d'un GM 2510 sur support, 60°

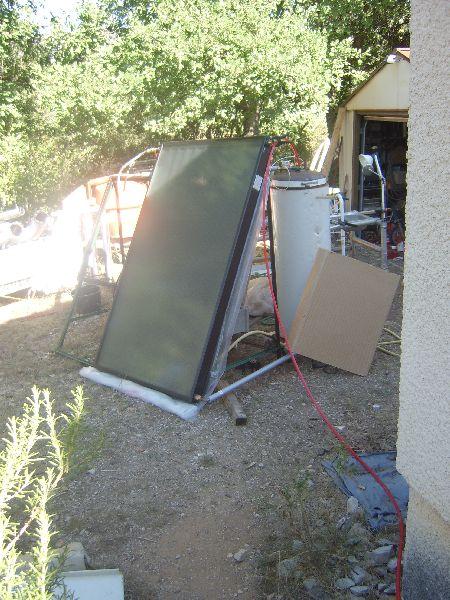

Installation "en vrac", c'était le test, pour voir si cela fonctionnait comme prévu (étanchéité, débit à la douche, travail de la régulation...) - Heureusement c'était en fin été.
L'alimentation en eau est piquée sur un robinet extérieur (tuyau arrosage),
la sortie, c'est 25m de PER 16 (13 int.)
Le débit: 8.97 l/mm, j'ai réduit à 2 l/mm.
Cheminée de stratification (pvc de 50 mm entaillé tous les 50 mm - trait de meuleuse)
Montage d'un GM 2510 sur support, 60°
Installation "en vrac", c'était le test, pour voir si cela fonctionnait comme prévu (étanchéité, débit à la douche, travail de la régulation...) - Heureusement c'était en fin été.
L'alimentation en eau est piquée sur un robinet extérieur (tuyau arrosage),
la sortie, c'est 25m de PER 16 (13 int.)
Le débit: 8.97 l/mm, j'ai réduit à 2 l/mm.
Le système est resté en l'état jusque mi Octobre.

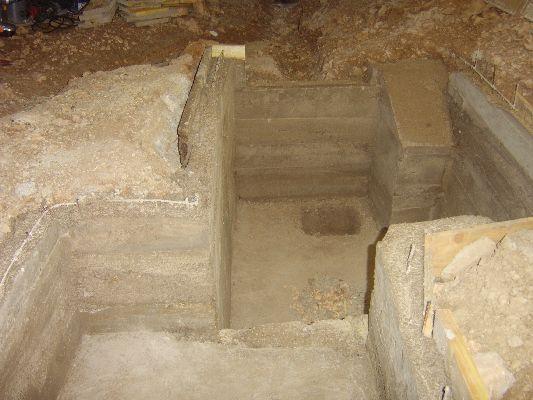

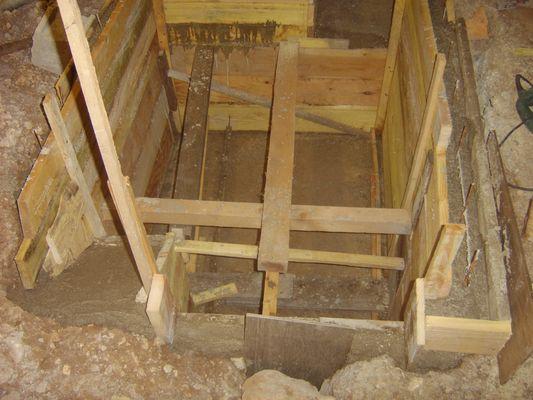

Pendant que le Soleil chauffait nos
douches, je creusais la cave pour recevoir ce réservoir et faire la
place pour le futur stock.
Sombres heures, mais au moins j'étais au frais.
Sombres heures, mais au moins j'étais au frais.

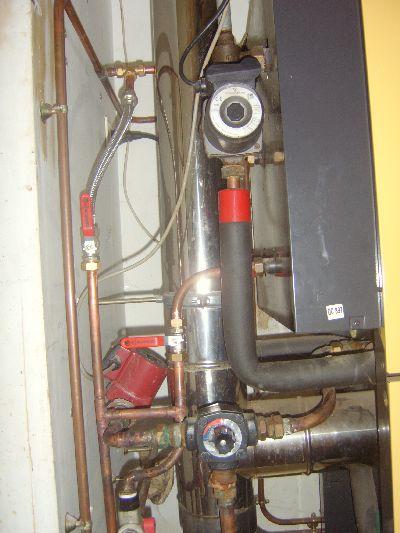

Pour varier les plaisirs, un peu de soudure, et la liaison en série avec le ballon chaudière est faite (avec un by-pass pour la saison chaude)

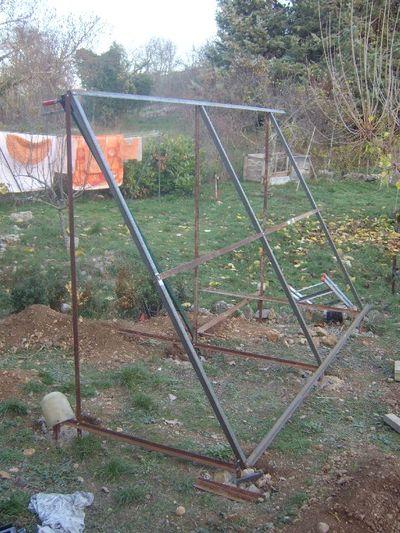

Implantation du support des capteurs, cornière de 30*30, plots béton 20*20*50
(il ne faut pas que ça s'envole...),
(il ne faut pas que ça s'envole...),

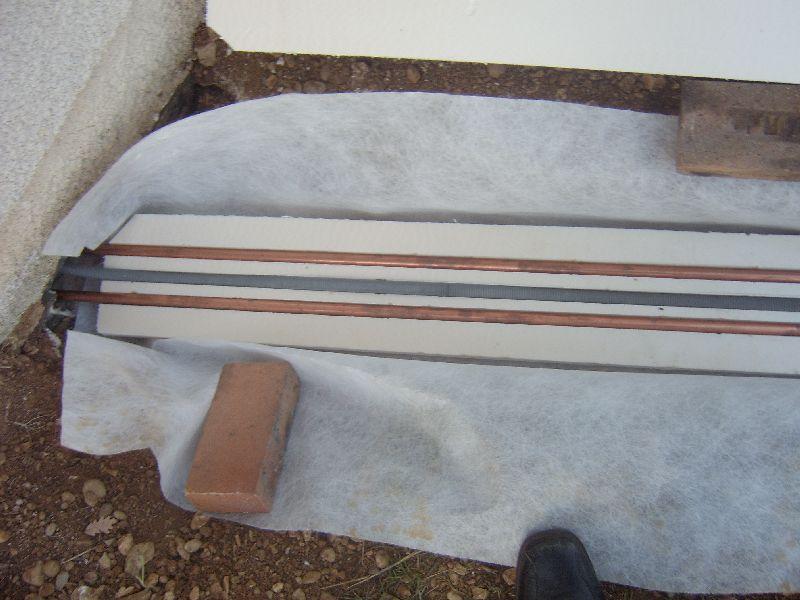

Tranchée vers la cave, isolation des
tubes (taillé dans une plaque de (genre) styro à la "gouge" électrique
- fil chauffant. ep 50 mm+ couvercle, encore 50 mm. la 3eme gorge sert
pour une gaine élec (sondes) )

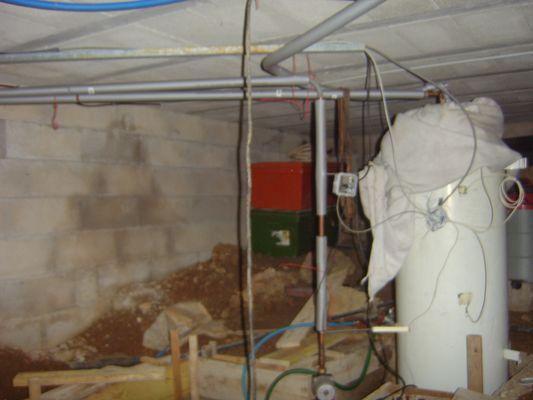

Courant Novembre, le cumulus descend à sa place, 5 cm de
styrodur sous le ballon, les différentes liaisons sont en cours.
Oui je sais, il manque de l'isolant – et rangement à faire

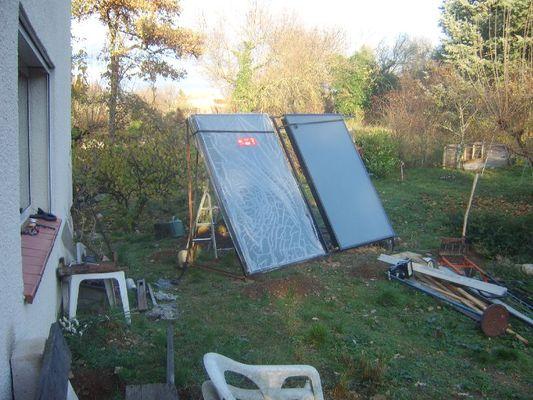

20 Décembre 2009 capteurs posés.
Début Janvier, j'étanche, j'isole, je pose les sondes. Ajout de LM 35 pour prendre diverses t°, le tout relié à un boitier de contrôle (il a fini par monter au salon, assez de faire des allers/retours).
Début Janvier, j'étanche, j'isole, je pose les sondes. Ajout de LM 35 pour prendre diverses t°, le tout relié à un boitier de contrôle (il a fini par monter au salon, assez de faire des allers/retours).
Mi Janvier, mise
en route du bidule, remplissage rapide du circuit, glou-glou dans la
cuve – c'est bouclé, premier tour de chauffe (sans fuite, je suis
content de moi).
Fin du soleil, l'autovidange fait son
boulot – c'est nickel. J'ai, depuis essuyé quelques (bonnes) nuits de
gel, et pas de soucis. A condition de bien respecter le sens de la
pente, il ne reste pas d'eau dans les tuyaux.
Ça tourne !! Il manquait le circuit ECS (raccordé à 20 h) et ce soir 200 l de flotte entre 40° en bas et 60° et des brèles en haut, cela donne de l' eau très chaude au robinet de la cuisine (22/01/10)
Depuis des petits réglages, une surveillance régulière et je note,,,(à l'ancienne)
Ça tourne !! Il manquait le circuit ECS (raccordé à 20 h) et ce soir 200 l de flotte entre 40° en bas et 60° et des brèles en haut, cela donne de l' eau très chaude au robinet de la cuisine (22/01/10)
Depuis des petits réglages, une surveillance régulière et je note,,,(à l'ancienne)
Relevé du 13 Mars
Fin de chauffe – il faut diviser par 10
Quelques surprises, pas forcément bonnes, certaines réparées, d'autres en cours:
Le haut de mon cumulus pas très étanche, donc perte d'eau (évaporation).
Réglé, depuis je surveille le niveau, et ça a l'air ok.
Surpression dans le circuit ECS, j'avais presque 6 bars, alors que le réducteur est calé à 3. Je pense que c'est dû à la dilatation de l'eau quand elle est bien chaude,
le groupe de pression de la chaudière n'a pas jeté le surplus à l'égout (vase d'expansion prévu pour éviter, gaspillage d'eau préchauffée ou carrément chaude) .
Non résolu, ou bien c'est le mano qui est faux (neuf !) – toutes les soudures et raccords sont encore là.
De l'eau gaspillée, ou en récup pour autre chose, en attendant que l'eau chaude arrive (quand chaudière by-passée)
Isolation à renforcer sur le PER entre stock et chaudière, ou bien recirculation ?
Le rapport surface panneaux/volume stock est volontairement trop haut (je veux de l'eau chaude ! ), cela changera dans le futur.
Débit dans les panneaux plus bas que celui préconisé – même raison, on est encore en hiver.
Voilà un petit résumé de mon prototype, qui fonctionne plutôt bien, comme quoi même dans le Sud, le solaire ça marche. C'est une modeste contribution, qui a certainement des défauts, il y sera remédié aux fur et à mesure que je les découvrirai. Sans compter les améliorations.
J'espère que, ajoutée aux autres, elle incitera les indécis à se lancer.
J'ai déjà quelques matériaux pour la suite ,,,que vous découvrirez au prochain numéro.
Merci à tous ceux qui, avec patience des fois, ont bien voulu m'éclairer lorsque je doutais,
A charge de revanche quand c'est dans mes cordes.
Le haut de mon cumulus pas très étanche, donc perte d'eau (évaporation).
Réglé, depuis je surveille le niveau, et ça a l'air ok.
Surpression dans le circuit ECS, j'avais presque 6 bars, alors que le réducteur est calé à 3. Je pense que c'est dû à la dilatation de l'eau quand elle est bien chaude,
le groupe de pression de la chaudière n'a pas jeté le surplus à l'égout (vase d'expansion prévu pour éviter, gaspillage d'eau préchauffée ou carrément chaude) .
Non résolu, ou bien c'est le mano qui est faux (neuf !) – toutes les soudures et raccords sont encore là.
De l'eau gaspillée, ou en récup pour autre chose, en attendant que l'eau chaude arrive (quand chaudière by-passée)
Isolation à renforcer sur le PER entre stock et chaudière, ou bien recirculation ?
Le rapport surface panneaux/volume stock est volontairement trop haut (je veux de l'eau chaude ! ), cela changera dans le futur.
Débit dans les panneaux plus bas que celui préconisé – même raison, on est encore en hiver.
Voilà un petit résumé de mon prototype, qui fonctionne plutôt bien, comme quoi même dans le Sud, le solaire ça marche. C'est une modeste contribution, qui a certainement des défauts, il y sera remédié aux fur et à mesure que je les découvrirai. Sans compter les améliorations.
J'espère que, ajoutée aux autres, elle incitera les indécis à se lancer.
J'ai déjà quelques matériaux pour la suite ,,,que vous découvrirez au prochain numéro.
Merci à tous ceux qui, avec patience des fois, ont bien voulu m'éclairer lorsque je doutais,
A charge de revanche quand c'est dans mes cordes.
Nico
