Installation plancher solaire direct

pour un appoint de chauffage de bureaux



Association Oxalis   http://www.oxalis-asso.org/

74540 Héry sur Alby

ecohabitat chez oxalis-asso.org


L'installation est composée de 2 capteurs de 2 m2 reliés à un plancher chauffant de 50 m2.

Le tout fonctionne à l'aide d'un circulateur et d'une régulation Basic Solareg 2.

Ce système, installé depuis 2013, nous permet un maintien hors gel lorsque les bureaux sont inoccupés en hiver. Il nous réduit également la saison de chauffe, car il se suffit à lui-même en inter saison. Le plancher chauffant est complété en hiver par un poêle de masse.

Notre plancher n'est pas terminé. Nous devrions doubler sa capacité d'accumulation avec la finition.

Voici les photos des principaux éléments de l'installation :

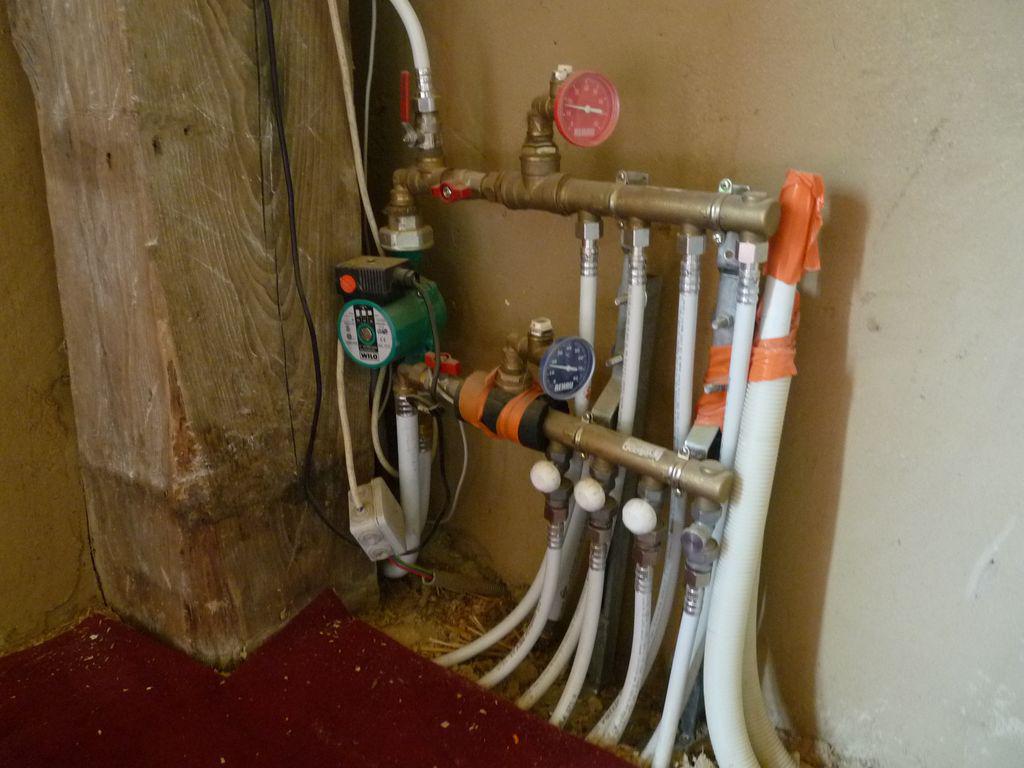

Les nourrices du circuit de plancher chauffant,
avec les thermomètres d'entrée et de sortie de circuit, le circulateur, la sonde

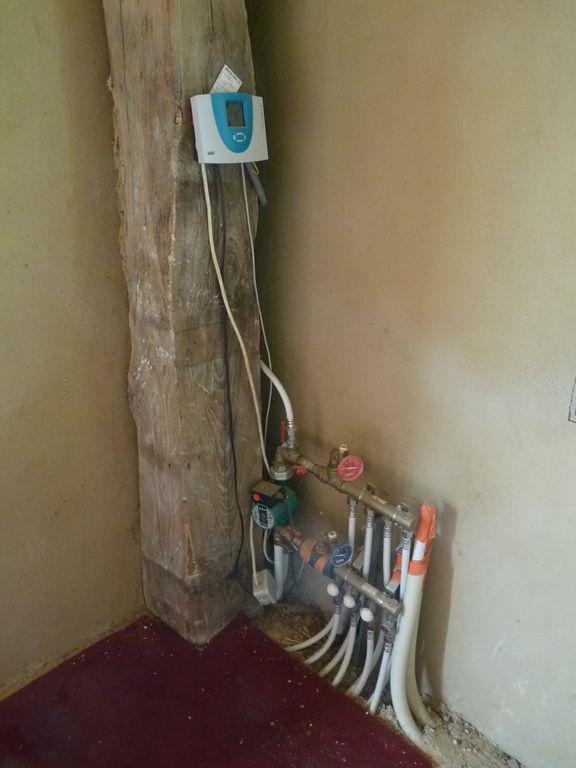

La régulation fixée au-dessus du circuit

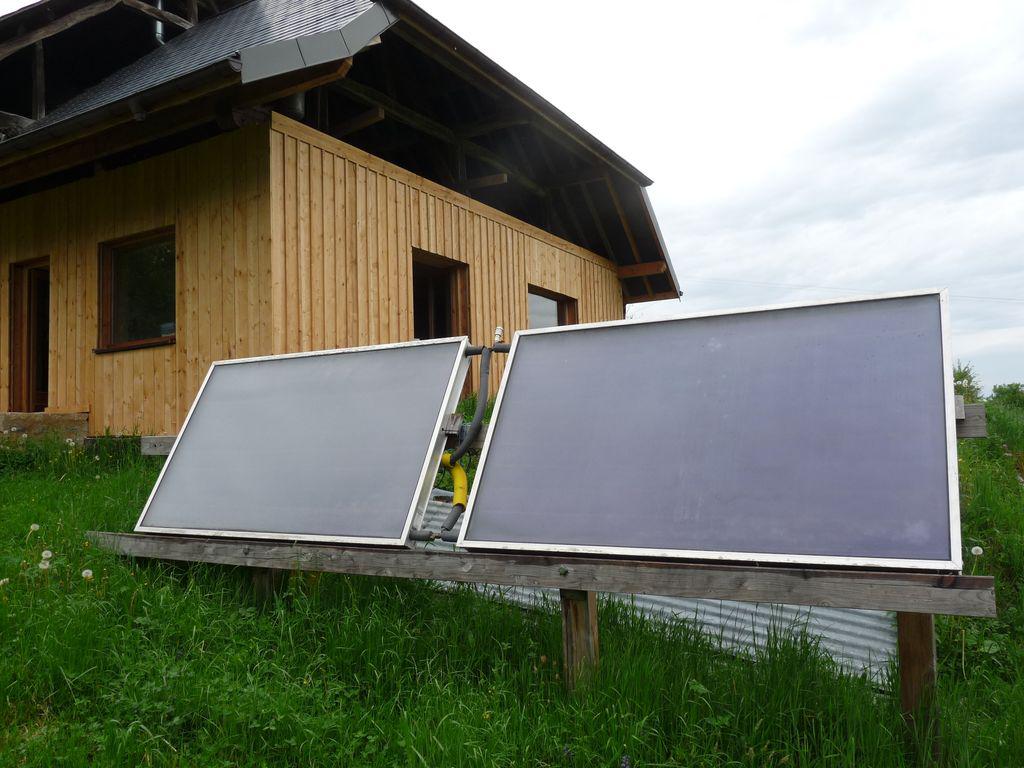

Les 2 capteurs installés au sol, à proximité du bâtiment

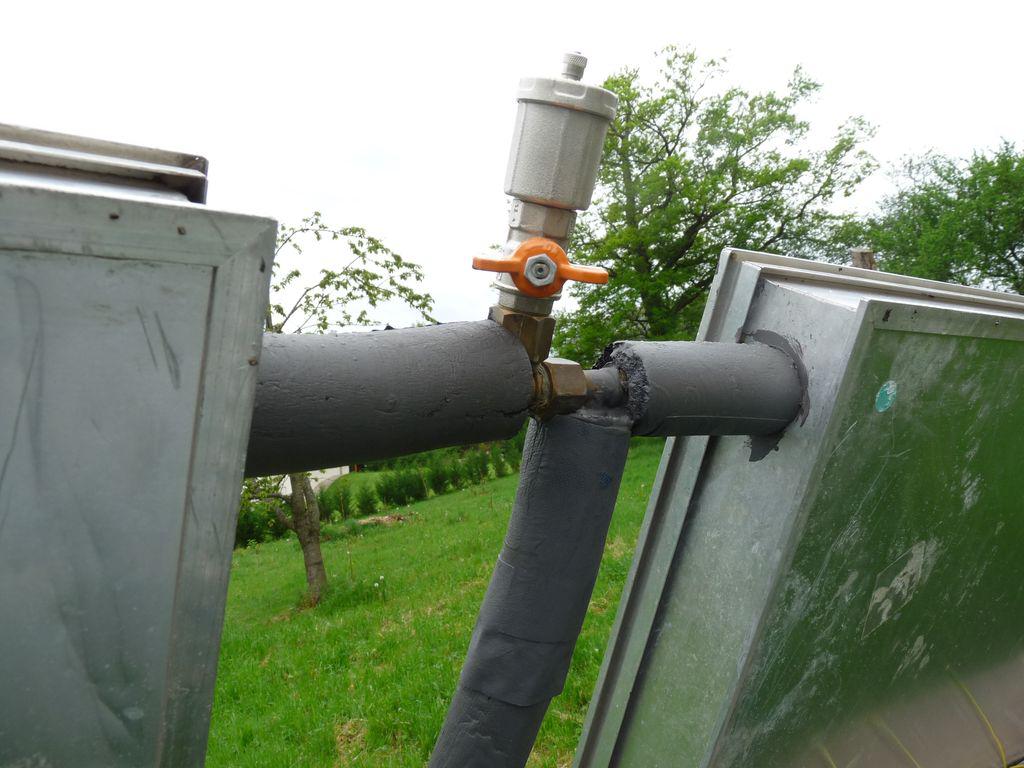

Le purgeur en point haut des panneaux

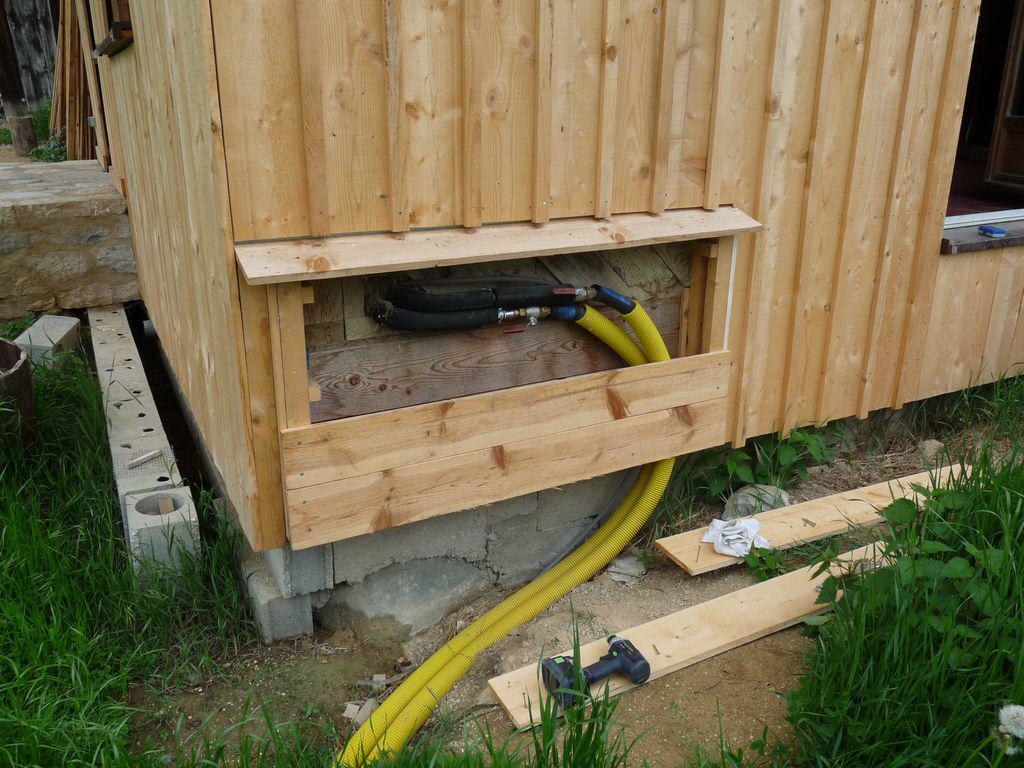

Vannes d'arrêt installées dans un coffret à l'extérieur. Les tuyaux qui partent à l'extérieur sont en inox annelé;
les tuyaux qui partent à l'intérieur sont en multicouche; le tout est isolé.

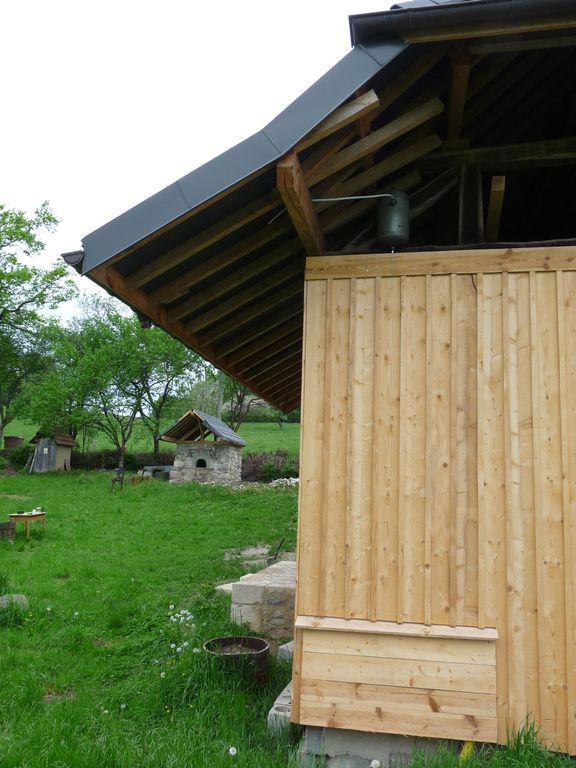

Au sommet on aperçoit le vase ouvert qui permet de gérer les dilatations dans le circuit
