Salut Pierre,

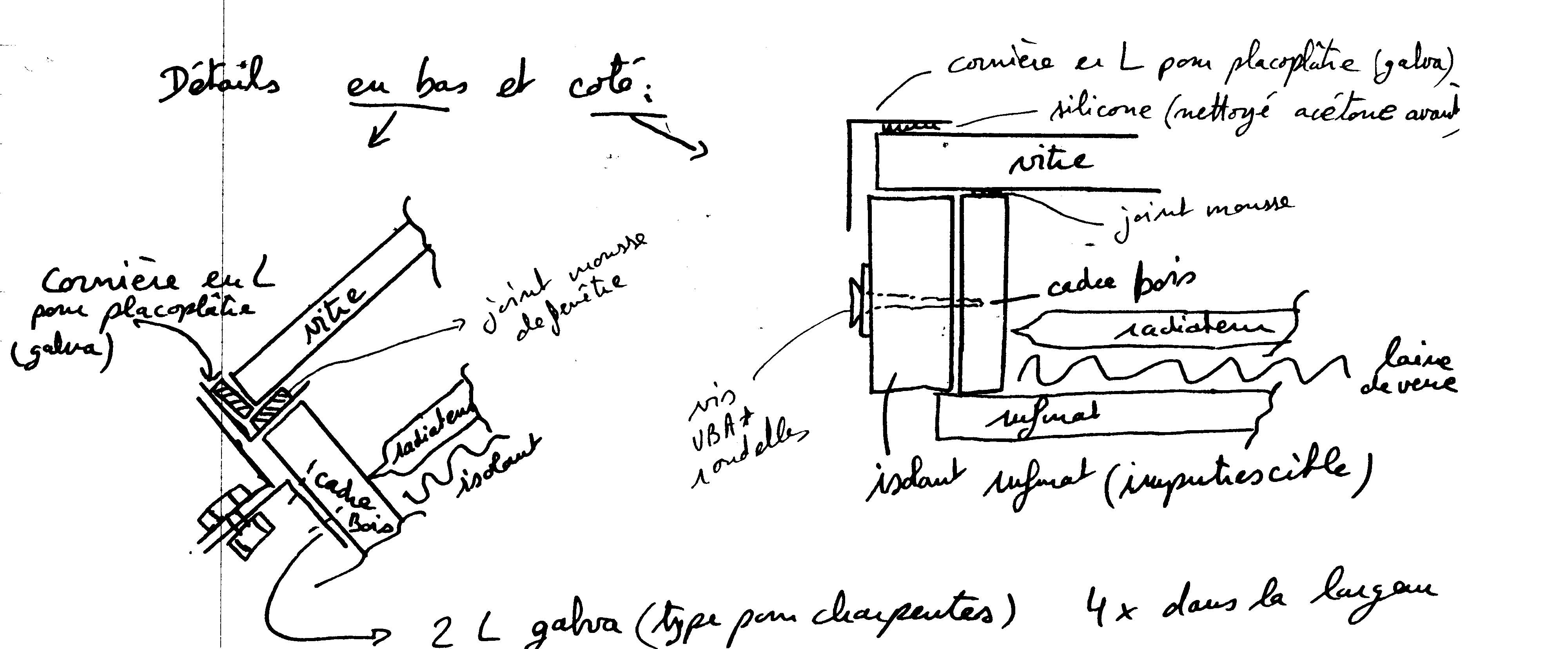

Je tenvoie ci-joint les croquis de réalisation. Je ne
sais pas sil sont assez précis
.
Le plan de la régul je le mettrais au propre ce WE si jen ai
le temps !
Ci-joint les images avec la pompe définitive de chauffage et
le deuxième capteur.

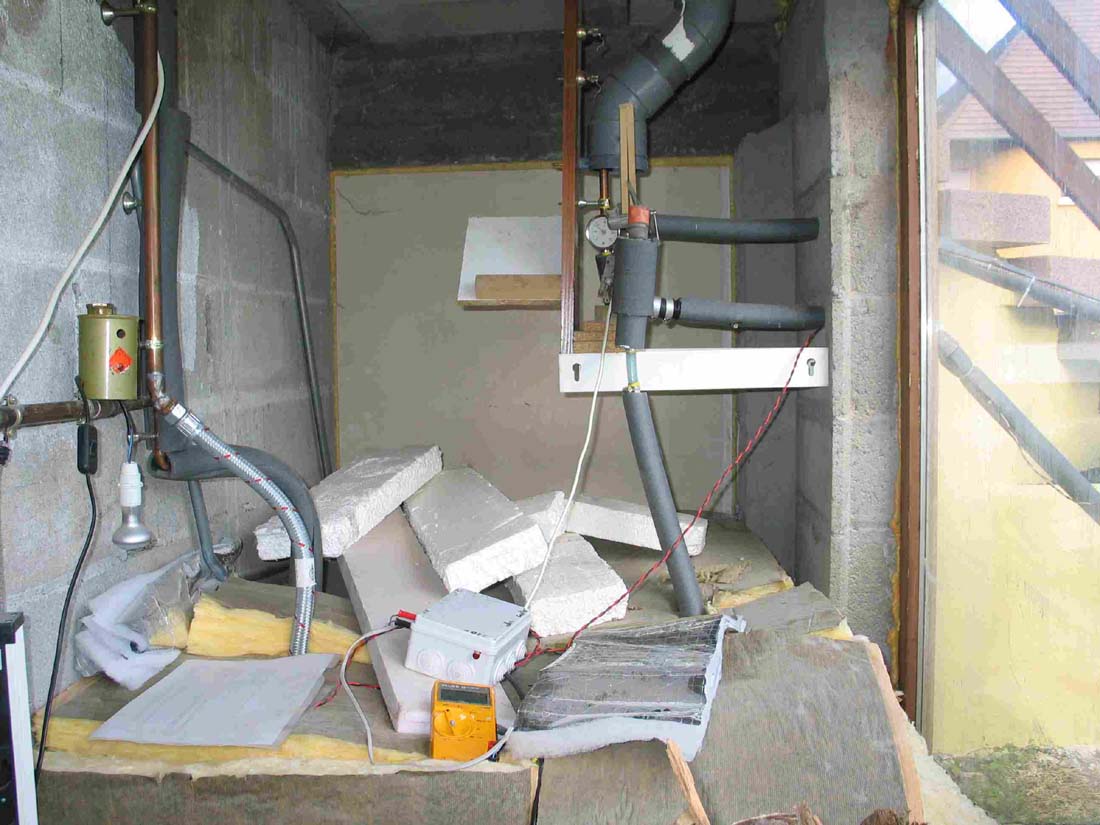

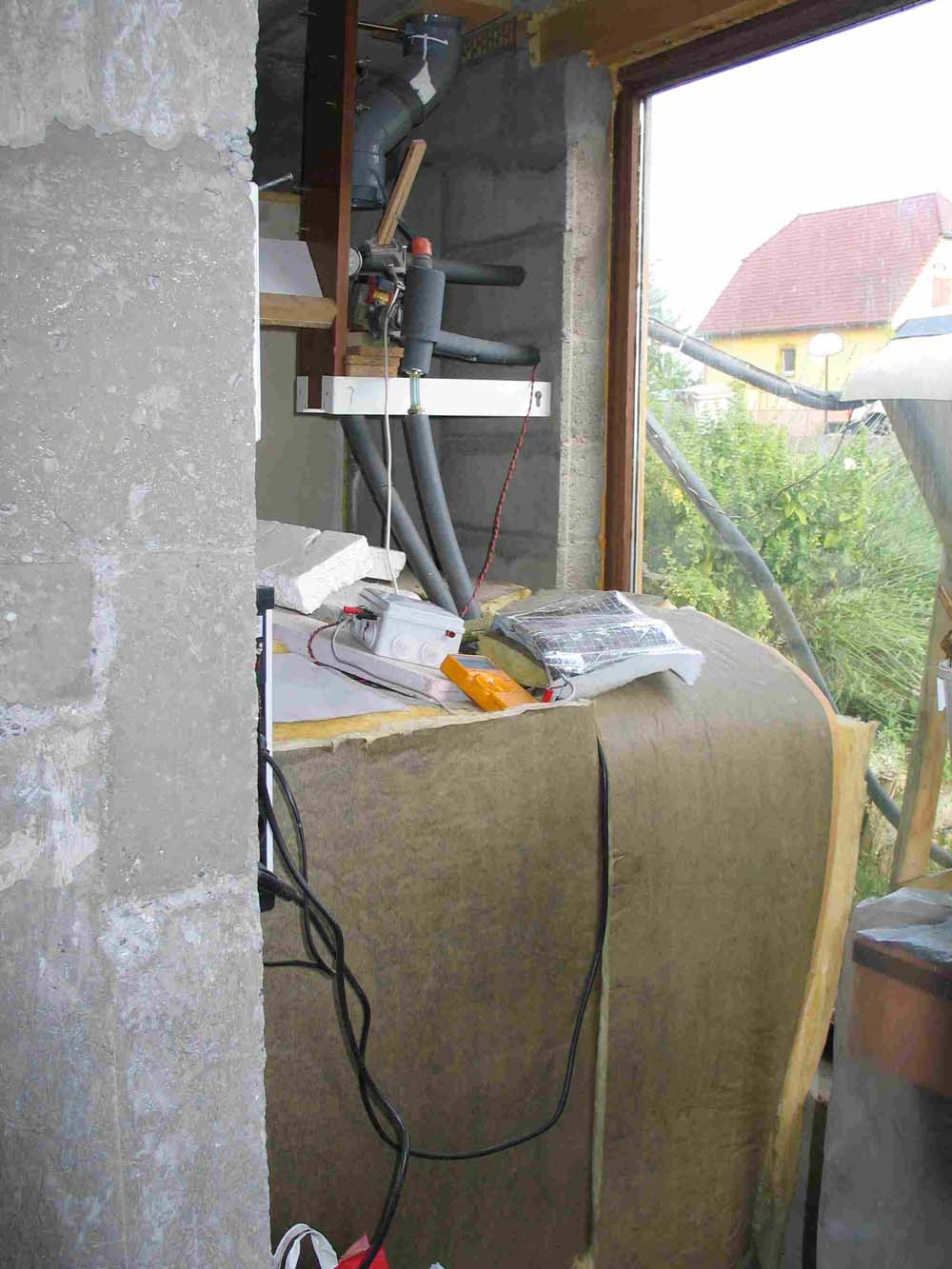

Le fût de 670 L est emballé dans lisolant laine de verre.

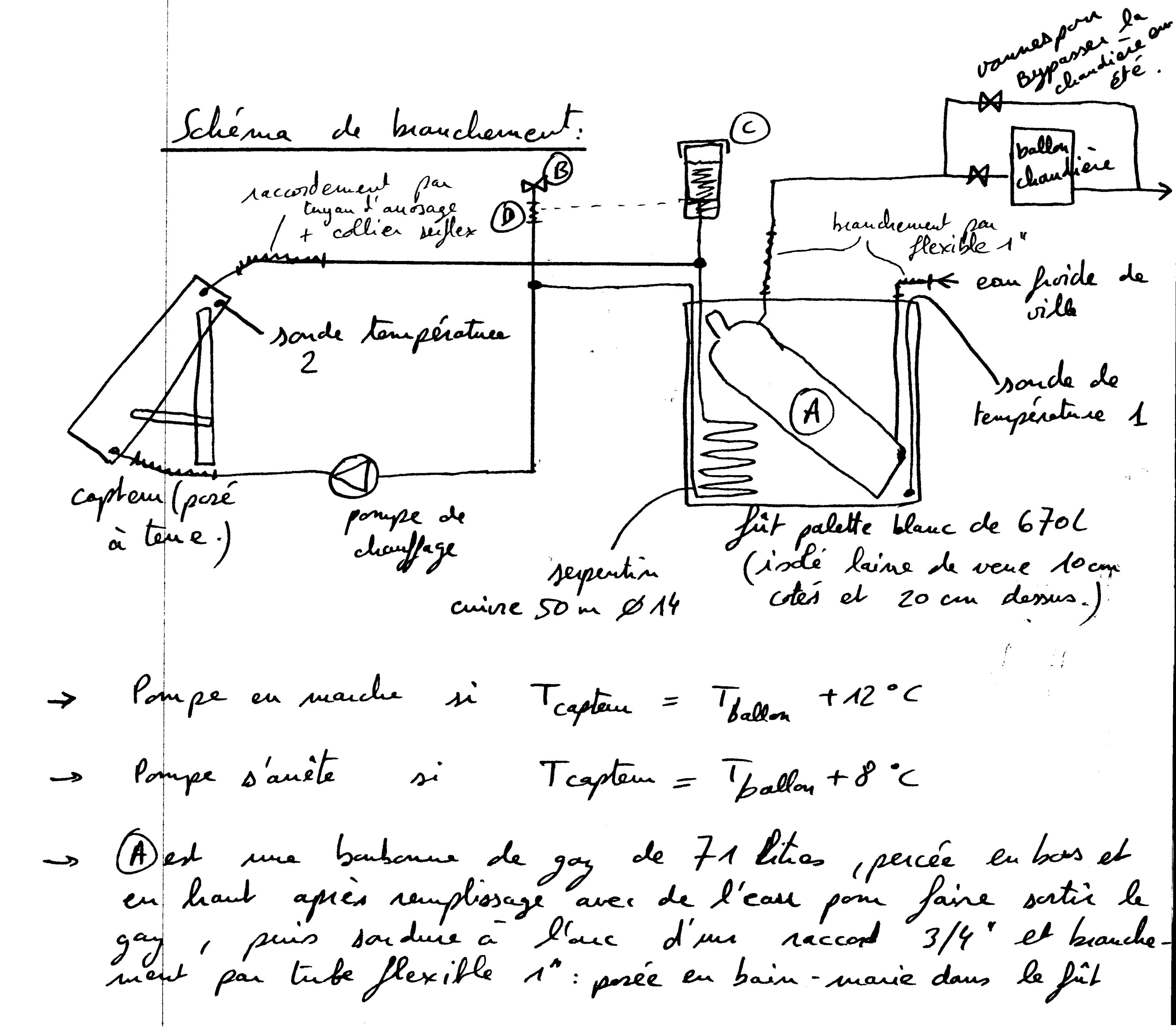

Je tenverrai prochainement un schéma des circuits.
Hier soir 31/08/2005: 670 L à 59 °C (mesuré en fond
de cuve)
A+
Christophe Meyer,Mussig (Alsace)
Description installation:
Pour faire un ballon échangeur hyper économique, 100 %
récup mais 100 % efficace :
- prendre un fût blanc sur palette qui existe en 670 ou 1000
L
- faire une découpe partielle sur le dessus (trait de scie sauteuse
en U).

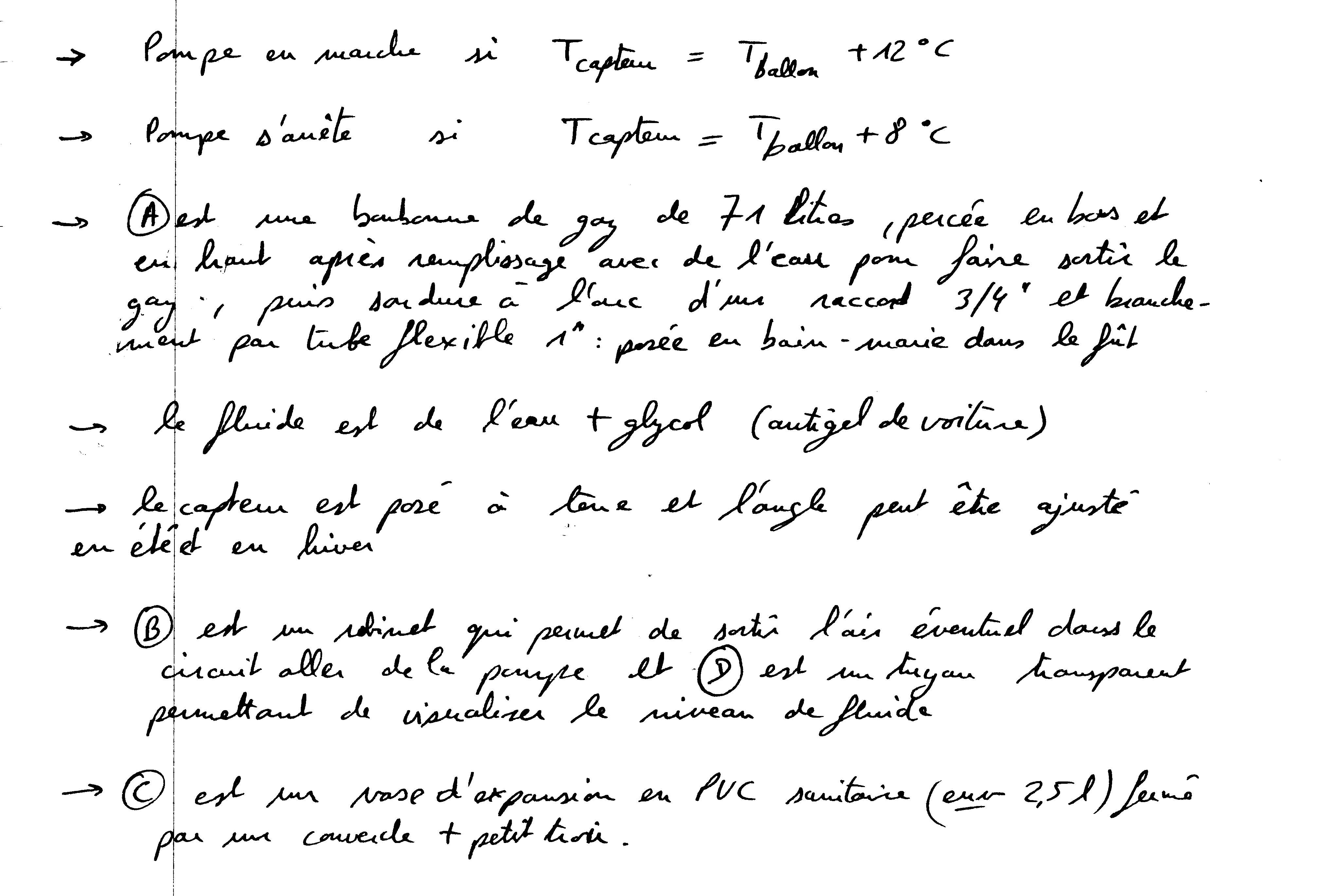

- prendre une bouteille de gaz vide gros modèle (71 L, 7 ? chez
Emmaüs), la remplir d'eau avec un petit tuyau par la tête (TRES
IMPORTANT pour sortir le reste de propane sinon ca fait boum), percer en
bas et en haut un trou de 13 mm, souder (à l'arc) un raccord 3/4
ou 1 '', y mettre les raccords pour raccorder les tubes cuivres entrée
(eau de ville) et sortie (vers chaudière ou consommation ECS de
la maison), et poser le tout en bain-marie dans la cuve de 670 L qui sera
remplie d'eau.
- dans cette dernière est aussi positionné le serpentin

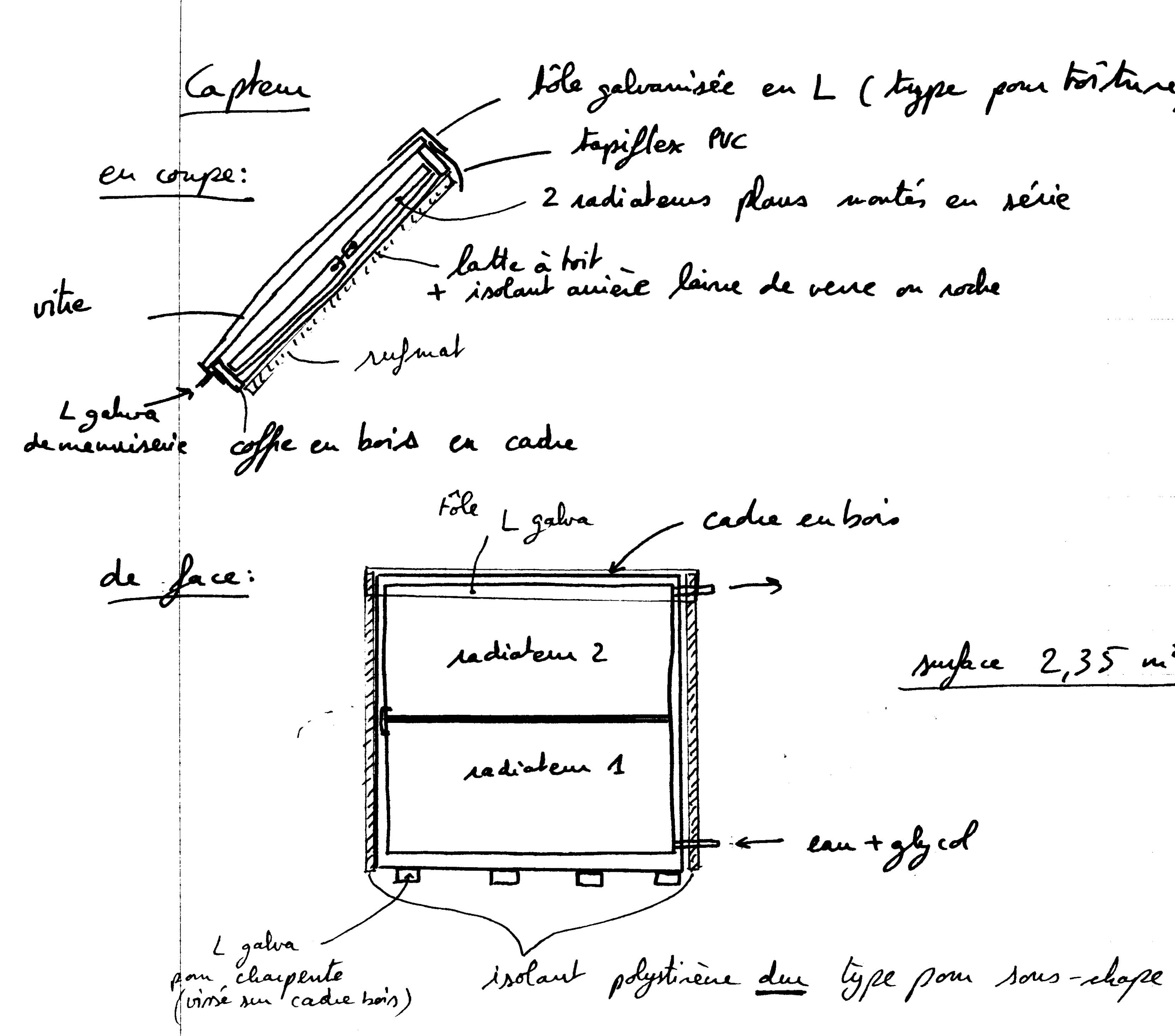

du primaire (50 m cuivre recuit en diam 16) qui va au capteur solaire que

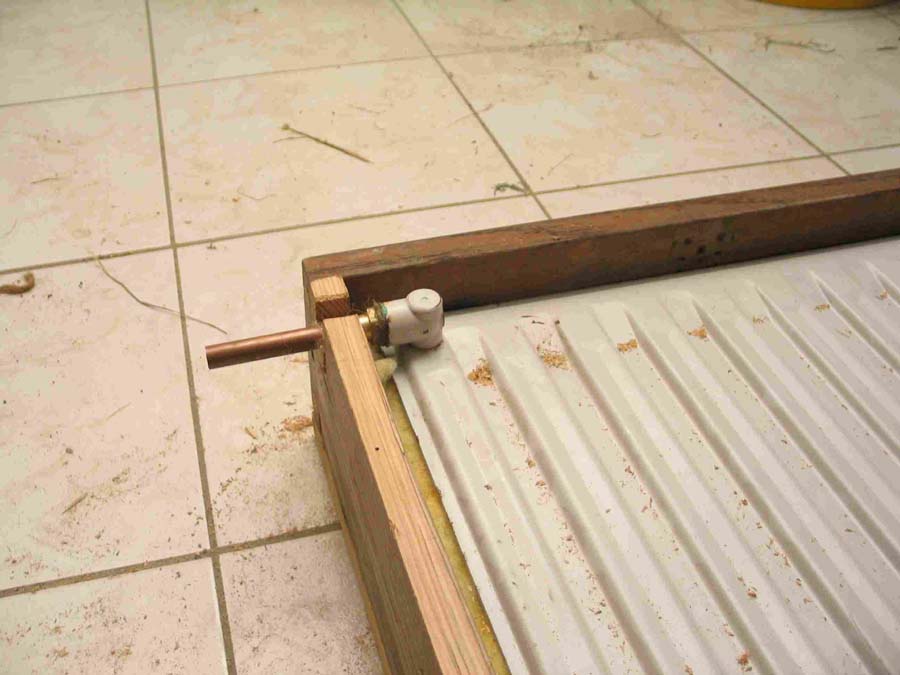

j'ai fait pareil que Michel (radiateur plat de récup).

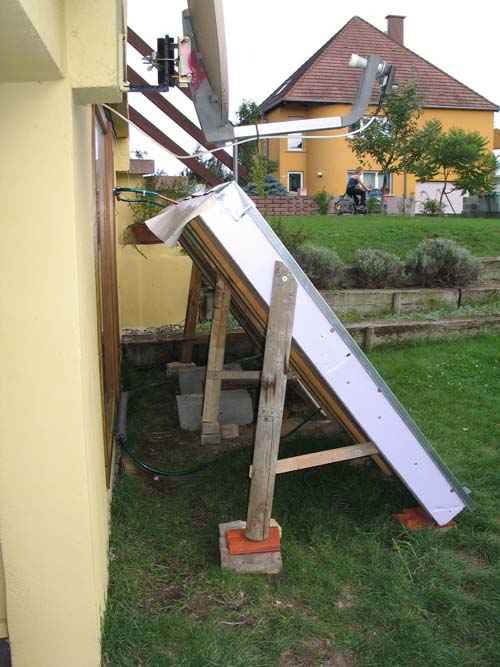

Ca marche nickel : avec que 2,3 mètre carré de capteur et du soleil je gagne 12 °C par jour, et je plafonne avec la consommation quotidienne (4 personnes, eau chaude, lave-vaisselle et lave-linge avec mitigeur) à 50-53 °C. Je suis en train de me faire un deuxième capteur du même type pour passer au dessus de 55 °C (légionnelles possibles en dessous...)
Cest sûr avec le temps (10- 15 ou 20 ans) jai des risques de rouille mais vu le coût, ça ne me posera aucun problème à changer (un jour de travail à prévoir dici 15 ans), mais a-t-on vu un jour une bouteille de propane rouillée ???

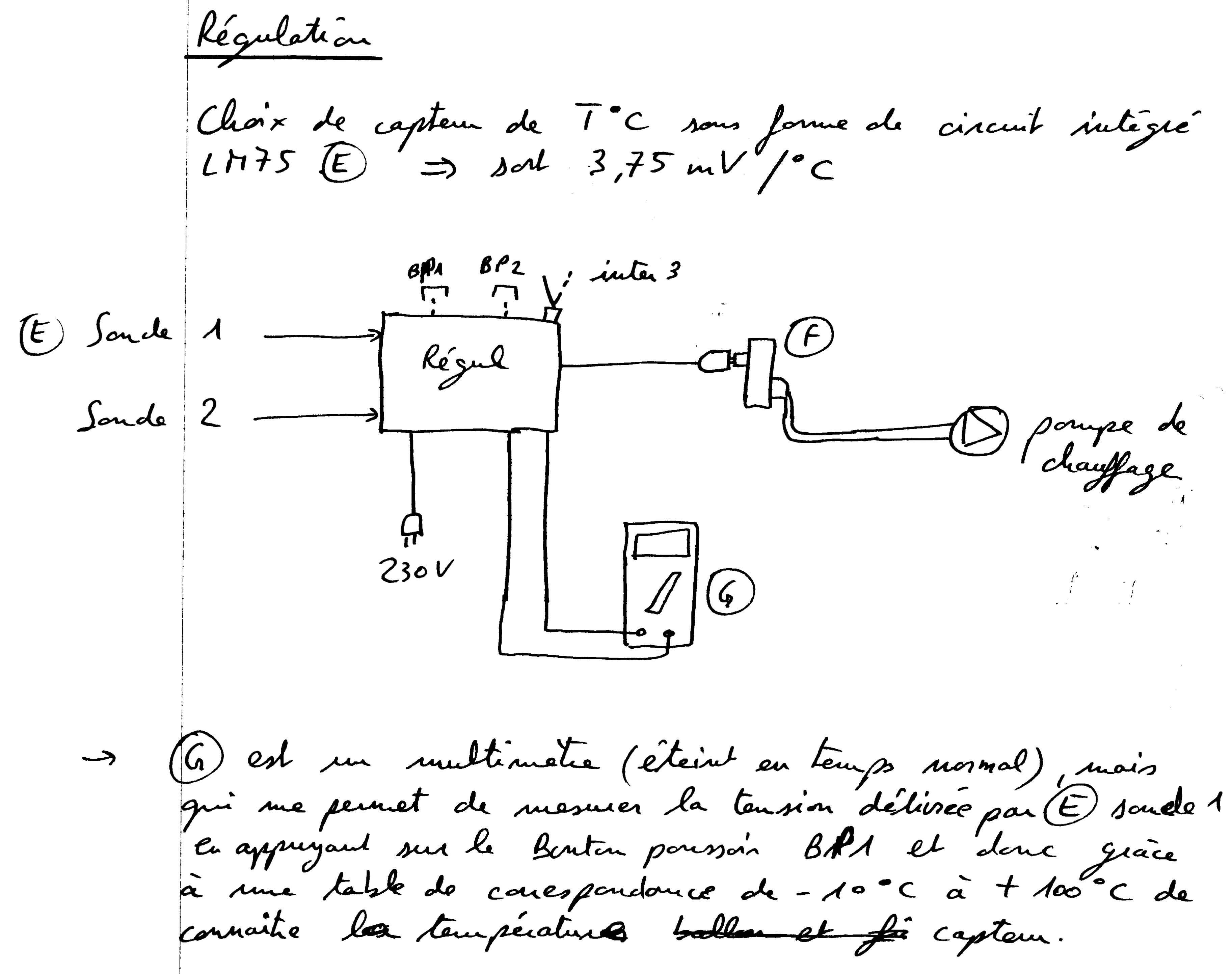

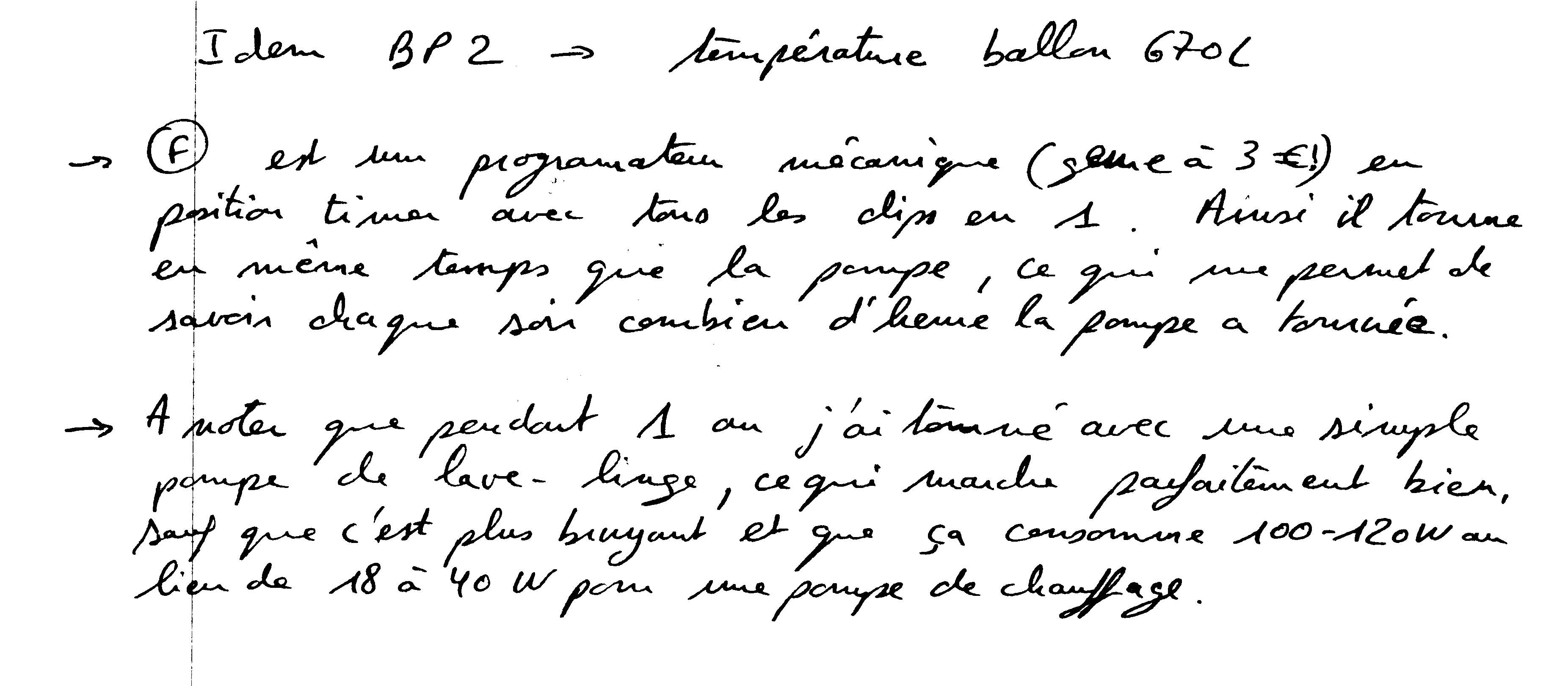

Donc ci-joint qq photos de ma réalisation , par ailleurs jai fait la régulation moi-même avec des capteurs type LM75 (ils sortent 3,75 mV / °C) et des amplificateurs opérationnels.

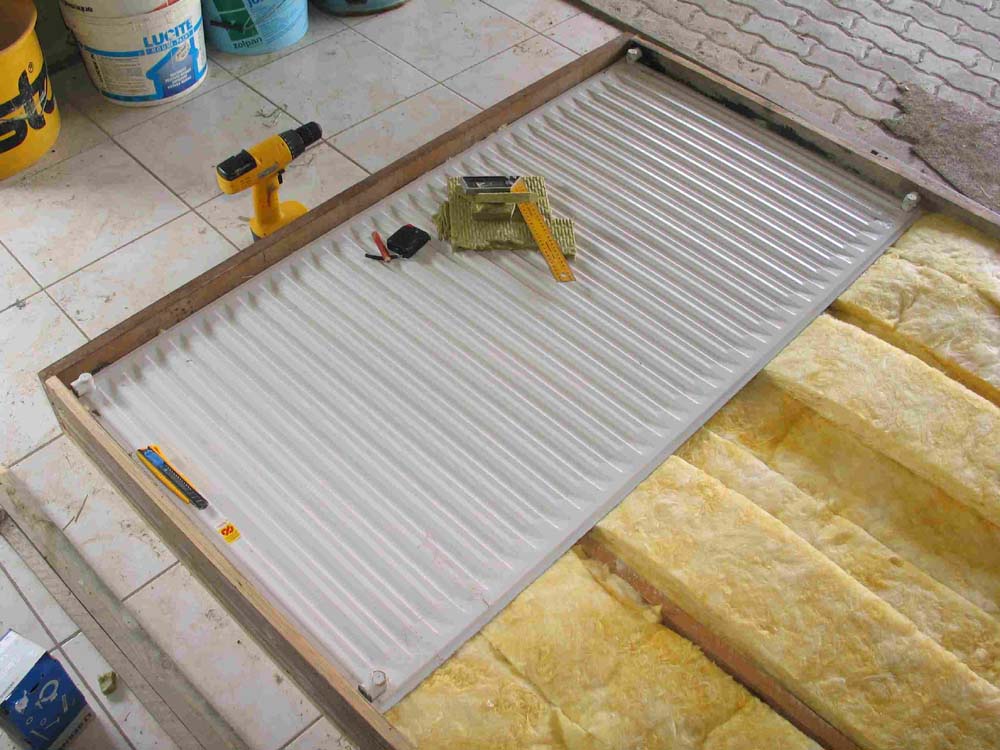

En prototype jai pris un pompe de lave-linge qui marche parfaitement bien depuis novembre, mais consomme 120 W, je vais donc la changer prochainement pour un vrai circulateur de chauffage. Les vitres sont de récup (double vitrage, moins bon rendement photo mais meilleur isolation à basse températures), les radiateurs plans sont aussi de récup (tout de chez Emmaüs !)
Investissement total : 400 euros principalement isolation, raccord et cuivre
Pour linstant jai peu de recul 10 mois, mais je constate quen juin et juillet ma consommation de fioul est à 75 %, cad 5 L au lieu de 23, lidéal étant quand je peux carrément coupé la chaudière (ECS autonome suffisant)
En tout cas bravo pour votre installation et le niveau de détail des résultats chiffrés, notamment par rapport au chauffage de la maison.
description technique de l'auteur:

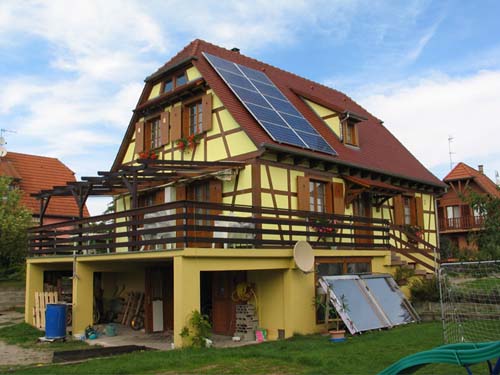

ensemble:
 |
 |
 |
 |
 |
 |
 |
 |
|
|
|
 |
 |
|
|
|
 |
 |
|
|
|
 |
 |
