Chauffage solaire direct en plancher chauffant
avec  Capteurs APPER et boîte de mélange

Chez  Gérard MASSLOFF -04 ST. ANDRE LES ALPES
gerfranc chez tiscali.fr

L’envie d’un chauffage solaire a germé au fur et à mesure de nos rencontres  avec PIERRE AMET président de l’association  APPER SOLAIRE, l’idée est  SEDUISANTE, ECOLOGIQUE et   enfin source d’énergie GRATUITE !
Mais voilà de la décision à la réalisation, tout un programme !! Le devis, la commande … et enfin  l’installation, que je réalise moi-même, ayant travaillé dans ce milieu pendant ma carrière professionnelle.

Une  maison construite  en BISOTHERM (pierre de lave), sur 2 niveaux – chauffage  fuel +ecs
Sous Sol : 50 m2   Habitables chauffés  par  radiateurs
1ER Etage :   100 m2   Habitables  -plancher chauffant

1/ Détermination du schéma de principe et du matériel

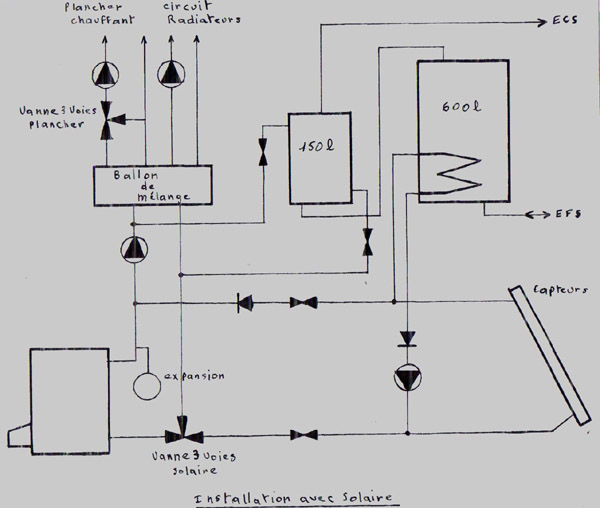

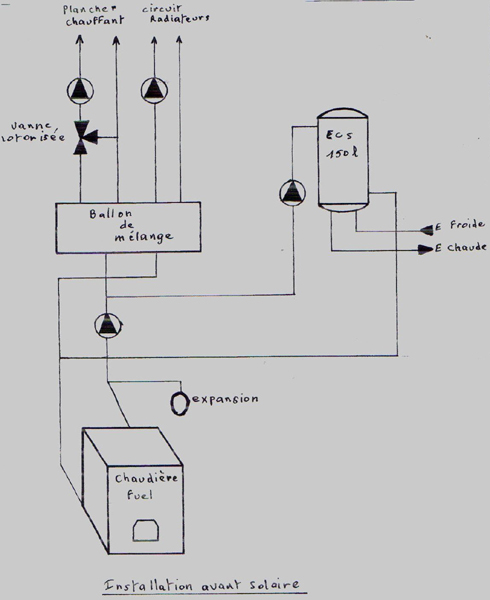

Existant par G Massloff

integration solaire par Pierre Amet remise au propre par l'auteur

achat avec l’association  APPER et son groupemet d'achat de matériel solaire,
soit :

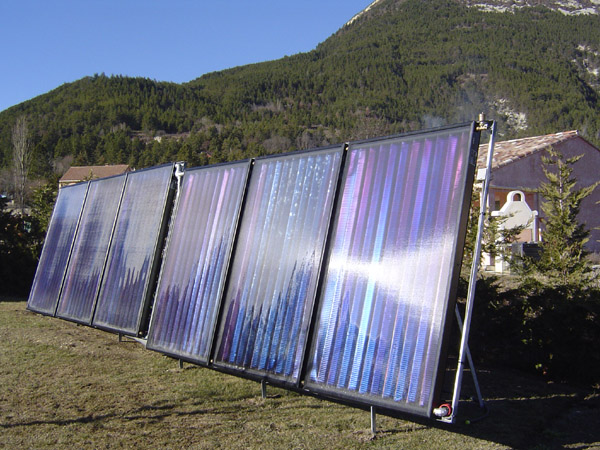

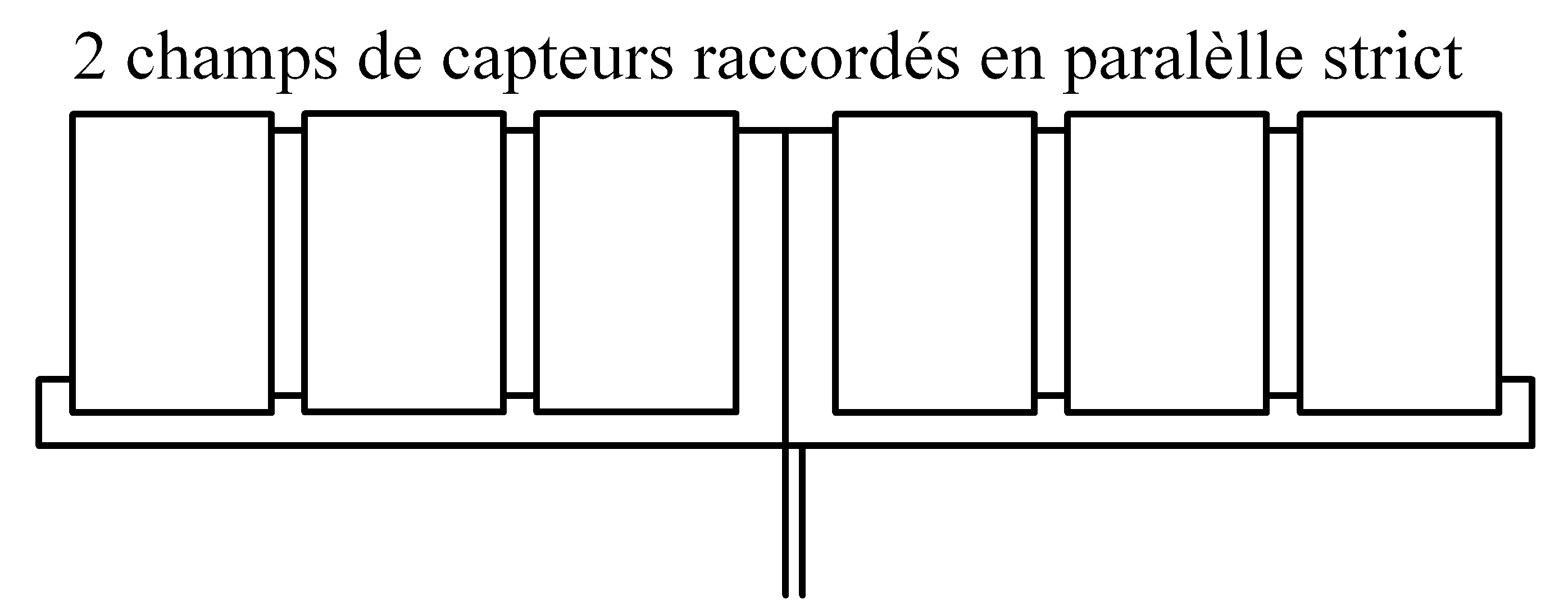

- 6 capteurs plan SOLTEX  GM TINOX 2510 (15m2)
- 1 ballon 600 Litres 1 échangeur

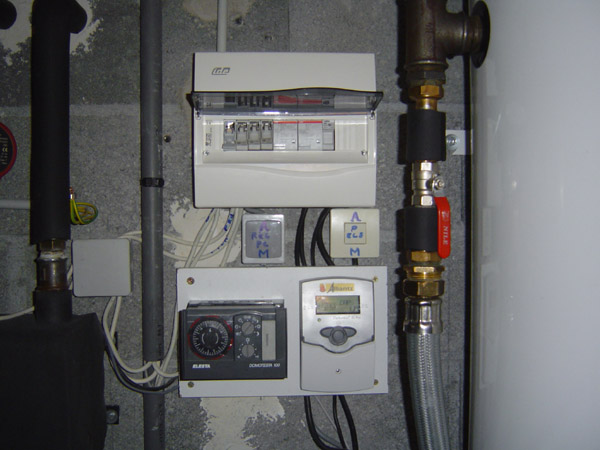

- 1 régulateur RESOL BS PRO
- 1 vanne 3 voies motorisée
- 2 purgeurs

2/Achat matériel pour mise en œuvre, chez les distributeurs de la région :
- Raccords laiton et cuivre-soudure-PER- isolation-clapets anti-retour-tube cuivre-colliers-cornière galvanisée-antigel –matériel électrique etc…
  NB/ sites internet intéressants : ANJOU CONNECTIQUE ( plomberie)
                                                           CONRAD (matériel électrique)

3/ Implantation extérieure
– je décide de placer les capteurs dans le jardin
- orientation SUD -SUD EST
- inclinaison 65° pour une meilleure efficacité en hiver, et maitriser au mieux l’apport en été (surchauffe)

4/ Implantation intérieure

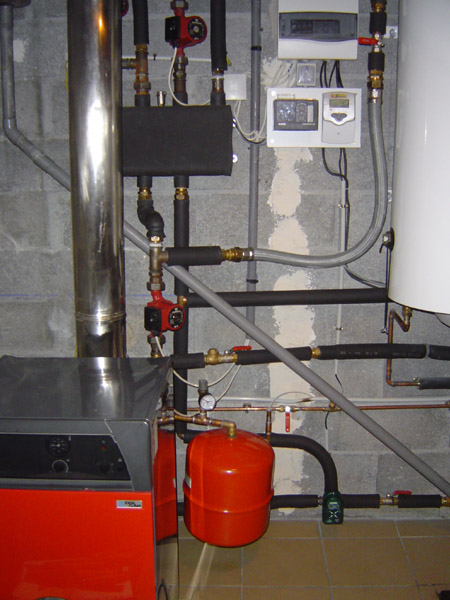

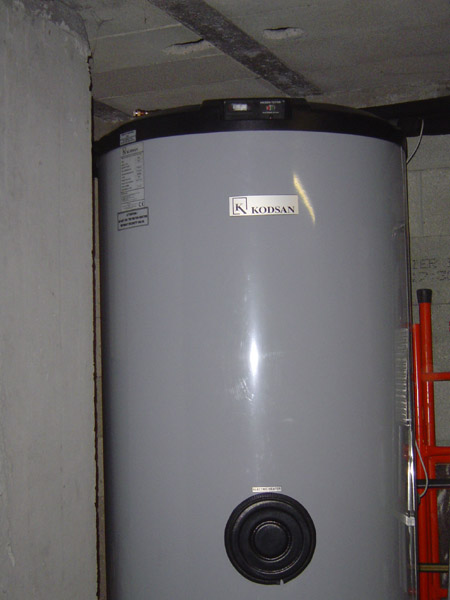

- Ballon 600 L (cave)
- Ballon 150 L (existant en chaufferie)
- Ballon de mélange (existant en chaufferie)

echangeur existant                                                                     ballon ecs 600litres

purgeurs

5/ Travaux
- durée :1 mois ( de retraité à mon rythme, avec des coupures)
- REALISATION :

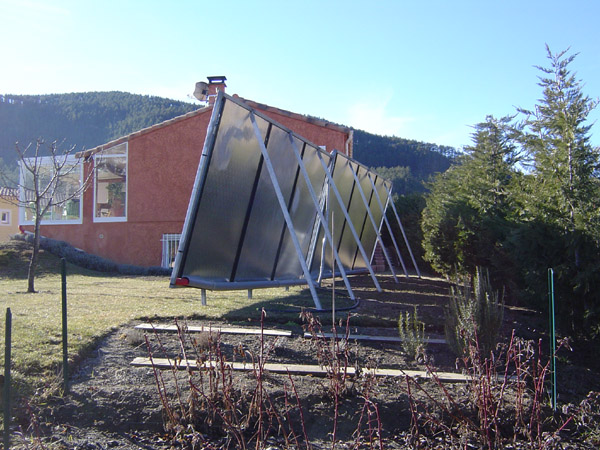

    - 2 châssis de 2 MX 4 M en cornière  égale galvanisée de  40 (tous les assemblages sont boulonnés)

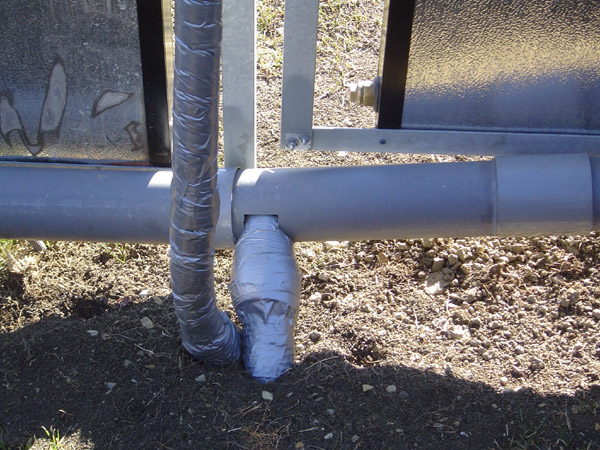

    - 1 tranchée –profondeur 0.50m –largeur 0.50 m pour alimenter les capteurs (location mini-pelle) en PER 20/25 isolé et placé dans une gaine
(l'installation de Pierre fonctionne très bien ainsi depuis longtemps, le PER ne pose aucun problème quand l'installation est dimensionnée correctement, il ne faut pas faire les departs froids et chauds directement en PER mais commencer en cuivre sur 2 m en cas de mise en stagnation accidentelle des capteurs)

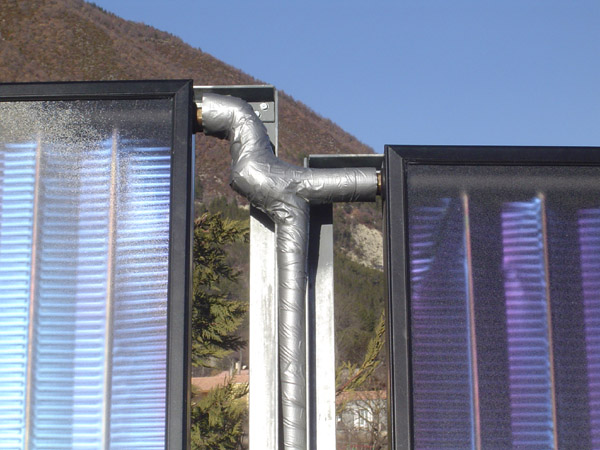

    - les jonctions du ballon de 600L aux capteurs sont réalisées en CU D.20/22
    - les liaisons principales sont en PER D.20/25- Longueur totale 82 M


6/ Coût de l’opération : 5500 €

- Matériel  acheté par  l’intermédiaire de l’Association APPER- 3800 €
- Fourniture (raccords –per-cornière-antigel- soudure etc. ..) 1700€

7/Fonctionnement :
-Priorité est donnée au chauffage basse température pour profiter du rendement maxi des panneaux dans cette configuration (plancher chauffant)
-Chauffage du sous sol en hors gel
-Relance chaudière 1/2H par jour pour gonfler le ballon ECS de 150 L

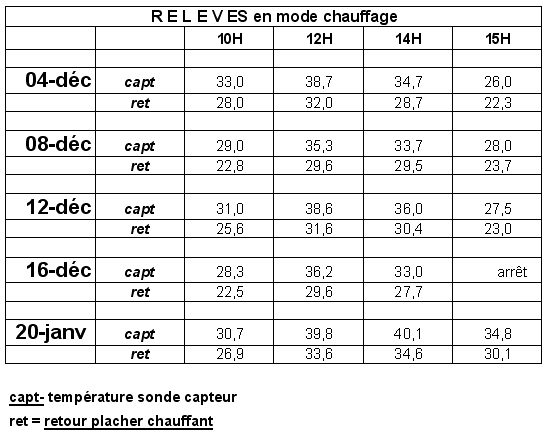

8/ Constat apres 6 semaines de fonctionnement au pire de l'hiver:
-Mise en service le 1 décembre
-L’apport de la véranda et du solaire permettent de maintenir  au pire de l'hiver une température de confort jusqu’à   17/18H, le relais étant  pris par la cheminée uniquement
-journée sans  ensoleillement-cheminée uniquement

9/ Conclusion :

-satisfait du résultat, merci à Pierre pour ses conseils et son aide pour la mise au point et le suivi du chantier
-vu le prix actuel du carburant, le choix me parait tout à fait judicieux.

10/ à suivre pour les chiffres sur une année
