3.3.1

Position des bornes de raccordement

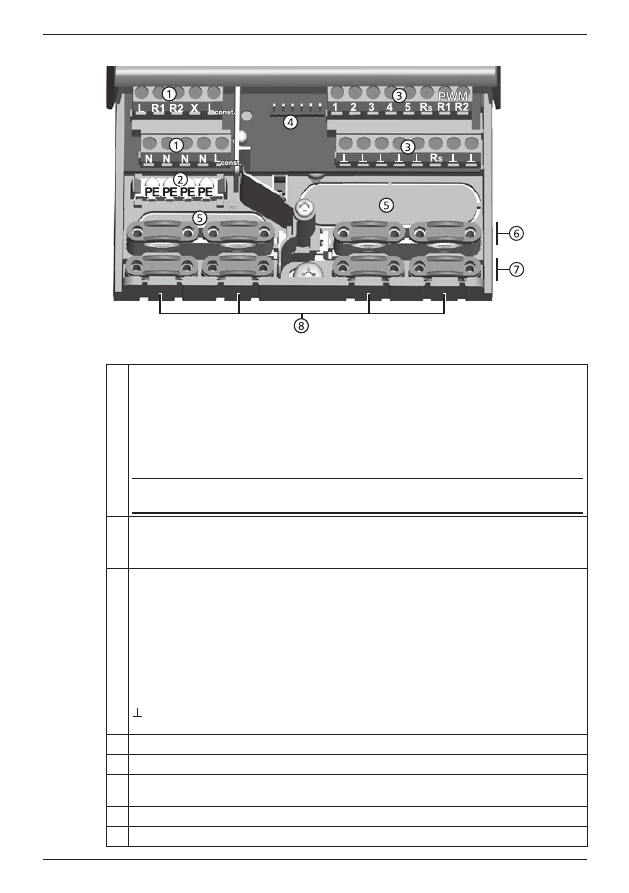

Fig. 3:  bornes de raccordement dans la partie inférieure du régulateur (cache-bornes retiré)

1

Répartiteur raccordements au réseau :
L

1x conducteur de phase (entrée de réseau)

R1, R2 2x sortie (triac, pour pompes ou vannes)

X

non affectée

L

const.

2x conducteur de phase (sorties, tension permanente)

N

4x conducteurs neutres (neutres communs pour l'entrée de réseau et les sorties)

Remarque

Les sorties

R1 et R2 sont protégées par un fusible électronique.



2

Répartiteur conducteurs de protection :
PE

4x terre de protection (terres de protection communes pour le répartiteur

raccordements au réseau)

3

Répartiteur signaux :
1 – 4

4x entrée de sonde (sonde de température Pt1000)

5

1x entrée de sonde (sonde de température Pt1000 ou entrée pour comp-

teur d'eau à impulsion)

R

S

1x sortie de signal (contact relais libre de potentiel pour très basses ten-

sions de sécurité)

PWM R1

PWM R2

2x sortie de commande (pour pompes à haute efficacité commandées

par MLI)
7x masse (masses communes pour les entrées de sonde et les sorties de

commande)

4

Connecteur mâle, pour utilisation interne uniquement

5

Orifices de raccordement sur la face arrière du boîtier

6

Décharges de traction supérieures (2 ponts de plastiques identiques avec chacun

2 décharges de traction, compris dans la livraison)

7

Décharges de traction inférieures

8

Orifices de raccordement sur la face inférieure du boîtier
