44

742.887 | 12.31

FR

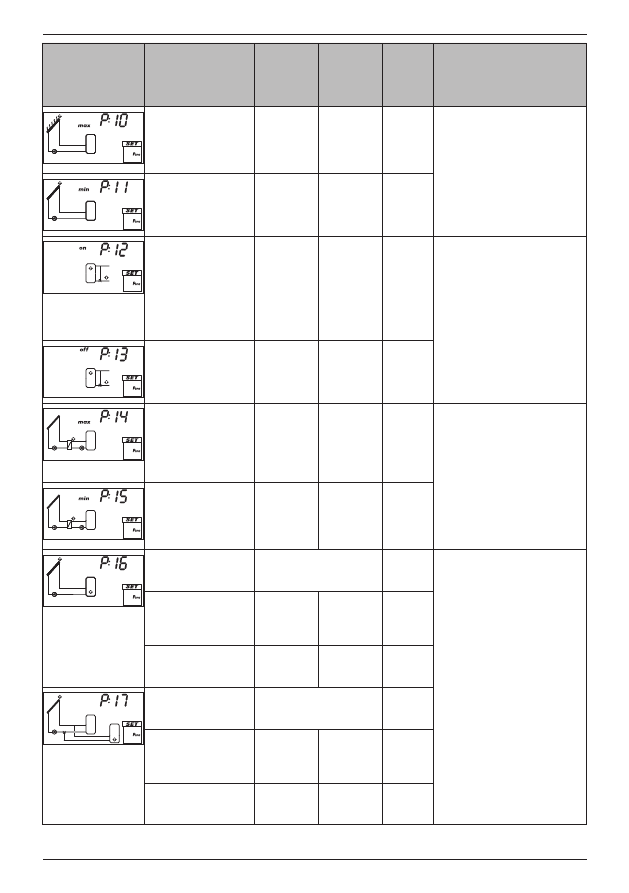

Affichage

Paramètres

min.

max.

Réglage  d'usine

Mode de fonctionnement

Température maxi-

mum du capteur

T

P11

 + 20 K

180 °C

130 °C

Si la température maximum du

capteur est dépassée, le charge-

ment s'interrompt jusqu'à ce que

la température soit inférieure de

3 K à la valeur définie.

Température mini-

mum du capteur

0 °C

T

P10

 – 20 K

0 °C

Le chargement commence

uniquement lorsque la tem-

pérature minimum du capteur

est dépassée.

Différence de tempé-

rature d'enclenche-

ment de la réalimen-

tation du retour de

chauffage

T

P13

 + 2 K

50 K

6 K

Si la différence de tempéra-

ture d'enclenchement entre

la température du ballon de

stockage et la température

du retour de chauffage est

atteinte, la réalimentation du

retour de chauffage s'active

(vanne d'inversion activée).

Différence de tem-

pérature d'arrêt de

la réalimentation du

retour de chauffage

0 K

T

P12

 – 2 K

3 K

Si la différence de tempéra-

ture d'arrêt est atteinte, la

réalimentation du retour de

chauffage est désactivée.

Température maxi-

mum du circuit de

chargement

T

P15

 + 20 K

130 °C

100 °C

La différence entre

P14 et la

température du côté secondaire

de l'échangeur de chaleur com-

mande la pompe du circuit solaire

et la pompe de chargement du

ballon de stockage.

1)

Température mini-

mum du circuit de

chargement

0 °C

T

P14

 – 20 K

0 °C

La pompe de chargement du bal-

lon de stockage est uniquement

activée lorsque le côté secondaire

de l'échangeur de chaleur est

supérieur ou égal à

P15.

Stratégie de charge-

ment du ballon de

stockage 1

dIFF

2)

, AbS

3)

La stratégie de chargement

dépend du système de ballon

de stockage utilisé et de son

exploitation.

diff : taux de rendement

plus élevé. L'objectif de

régulation est la différence de

température entre le capteur

et le ballon de stockage.

4)

AbS : avantageux lorsque

le système nécessite des

températures précises, p.ex.

pour éviter l'activation du

chauffage d'appoint externe.

L'objectif de régulation est la

température du capteur.

4)

Objectif de régula-

tion du chargement

de la température

différentielle (

dIFF)

2 K

50 K

8 K

Objectif de régulation

du chargement de la

temp. absolue (

AbS)

0 °C

95 °C

60 °C

Stratégie de charge-

ment du ballon de

stockage 2

dIFF

2)

, AbS

3)

Objectif de régula-

tion du chargement

de la température

différentielle (

dIFF)

2 K

50 K

8 K

Objectif de régulation

du chargement de la

temp. absolue (

AbS)

0 °C

95 °C

60 °C
