FR

10 Paramètres

Lors du réglage des paramètres :

•  Veuillez respecter les données de service des composants solaires utilisés.

•  Tenez compte du fait que les paramètres individuels ne s'affichent et ne peuvent être

modifier que si le système solaire configuré l'autorise.

Cas particulier : Le système

0.1 n'a aucun paramètre, no P s'affiche.

•  Tenez compte du fait que dans la majorité des cas d'application l'utilisation du régu-

lateur ne requiert pas de modification des paramètres.

Pour plus d'informations, veuillez vous reporter à la colonne Mode de fonctionnement.

Les figures d'illustration de cette section représentent des exemples.

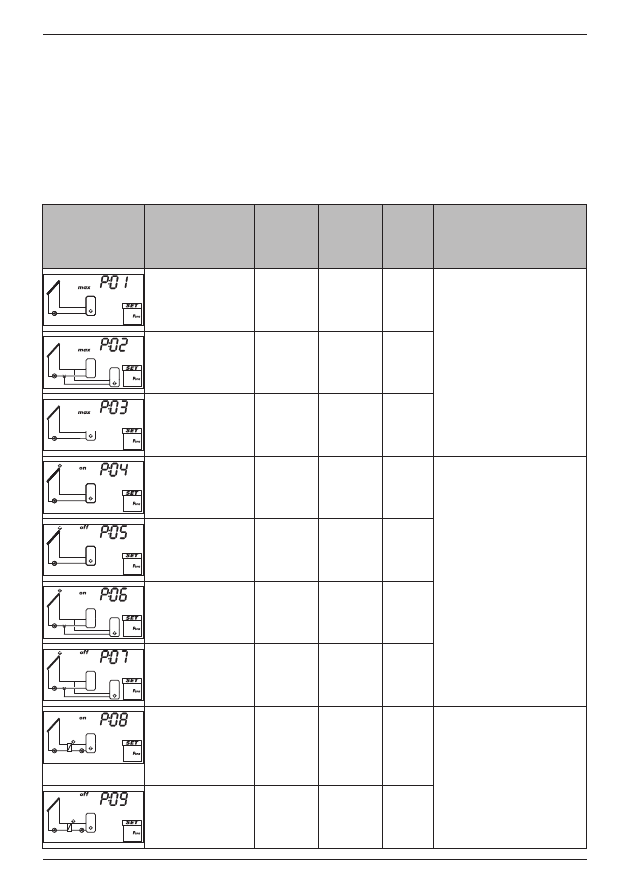

Affichage

Paramètres

min.

max.

Réglage  d'usine

Mode de fonctionnement

Température maxi-

mum du ballon de

stockage 1

0 °C

95 °C

60 °C

Si la température maximum

est dépassé, le chargement

s'interrompt jusqu'à ce que la

température soit inférieure de

3 K à la valeur définie.

Température maxi-

mum du ballon de

stockage 2

0 °C

95 °C

60 °C

Température maxi-

mum du bassin

10 °C

45 °C

30 °C

Différence de tem-

pérature d'enclen-

chement du circuit

solaire 1

T

P05

 + 2 K

50 K

8 K

Si la différence de tempéra-

ture d’enclenchement entre

le capteur et le ballon de

stockage est atteinte, le ballon

est chargé.

Si la différence de tempéra-

ture d'arrêt est atteinte, le

chargement s'interrompt.

Différence de tem-

pérature d'arrêt du

circuit solaire 1

0 K

T

P04

 – 2 K

4 K

Différence de tem-

pérature d'enclen-

chement du circuit

solaire 2

T

P07

 + 2 K

50 K

8 K

Différence de tem-

pérature d'arrêt du

circuit solaire 2

0 K

T

P06

 – 2 K

4 K

Différence de tempé-

rature d’enclenche-

ment de l'échangeur

de chaleur externe

T

P09

 +2 K

50 K

6 K

Si la différence de tempé-

rature d’enclenchement

entre le côté secondaire de

l'échangeur de chaleur externe

et le ballon de stockage est

atteinte, le ballon est chargé.

Différence de

température d'arrêt

de l'échangeur de

chaleur externe

0 K

T

P08

 – 2 K

3 K

Si la différence de tempéra-

ture d'arrêt est atteinte, le

chargement s'interrompt.
