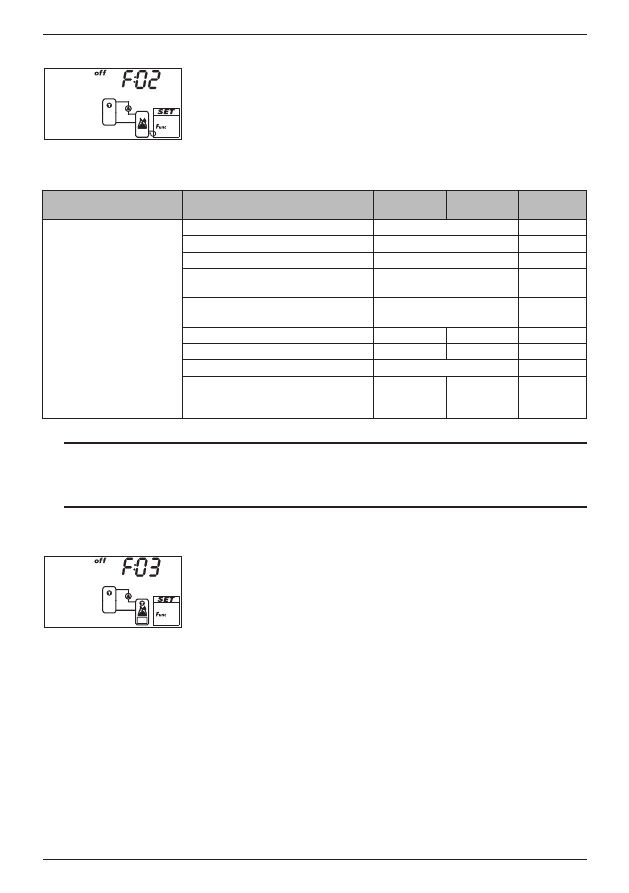

33

742.887 | 12.31

FR

9.3.2

Chauffage d'appoint

Active une sortie avec contrôle température pour le chauffage d’un

ballon de stockage par un brûleur à fioul ou à gaz. La fonction peut être

limitée dans le temps.

Contrôle température : si la température au niveau du ballon de stoc-

kage descend sous la valeur

T

on

, le chauffage externe s'enclenche jusqu'à

ce que la température atteigne la valeur

T

off

.

Limite de temps : si l'heure actuelle est comprise dans l'une des 3 plages

horaires réglables, la fonction est effectuée.

Affichage

Caractéristique

Min.

Max.

Réglage

d'usine

Activation

on, oFF

oFF

Sortie (chauffage externe)

sortie libre

R1/R2/R

S

Type de pompe (seulement

R1, R2)

AC, HE

1)

AC

Caractéristique de la pompe (seu-

lement

HE)

AA, Ab, C (voir p. 16)

Entrée de sonde pour le secteur de

réserve du ballon de stockage

1 ... 5

Température d'enclenchement T

on

0 °C

T

off

 –2 K

55 °C

Température d'arrêt T

off

T

on

 +2 K

95 °C

60 °C

Limite de temps

on, oFF

oFF

Plage horaire 1 Début/Fin

Plage horaire 2 Début/Fin

Plage horaire 3 Début/Fin

0:00

0:00

0:00

23:59

23:59

23:59

6:00/8:00

12:00/13:30

18:00/20:00

1)





Avis

Pompe standard : définissez le réglage

AC !

Pompe à haute efficacité : définissez le réglage

HE !

Consommateurs externes (par ex. un relais 230 V) : définissez le type de pompe

AC !

9.3.3

Chaudière à combustibles

Commande une pompe pour le chauffage d'un ballon de stockage par

une chaudière à combustibles. La pompe s'enclenche lorsque les condi-

tions suivantes sont remplies en même temps :

•  La différence de température entre la chaudière à combustibles et le

ballon de stockage dépasse la valeur

T

diff on

.

•  La température de la chaudière à combustibles est supérieure à la

température min. de celle-ci.

•  La température du ballon de stockage est inférieure à la température

max. de celui-ci.

La pompe s'enclenche lorsqu'une des conditions suivantes est remplie :

•  La différence de température entre la chaudière à combustibles et le

ballon de stockage descend sous la valeur

T

diff off

.

•  La température de la chaudière à combustibles descend sous la tem-

pérature min. de celle-ci.

•  La température du ballon de stockage atteint la température max. de celui-ci.
La régulation de régime de la pompe peut être activée si nécessaire. La

stratégie de chargement de la régulation de régime tente de régler la

température de la chaudière à combustibles en fonction de l’objectif de

régulation défini. L’objectif de régulation doit dépasser la température

minimale de la chaudière à combustibles d’au moins 10 K.
