FR

Affichage

Légende

Occupation des

bornes

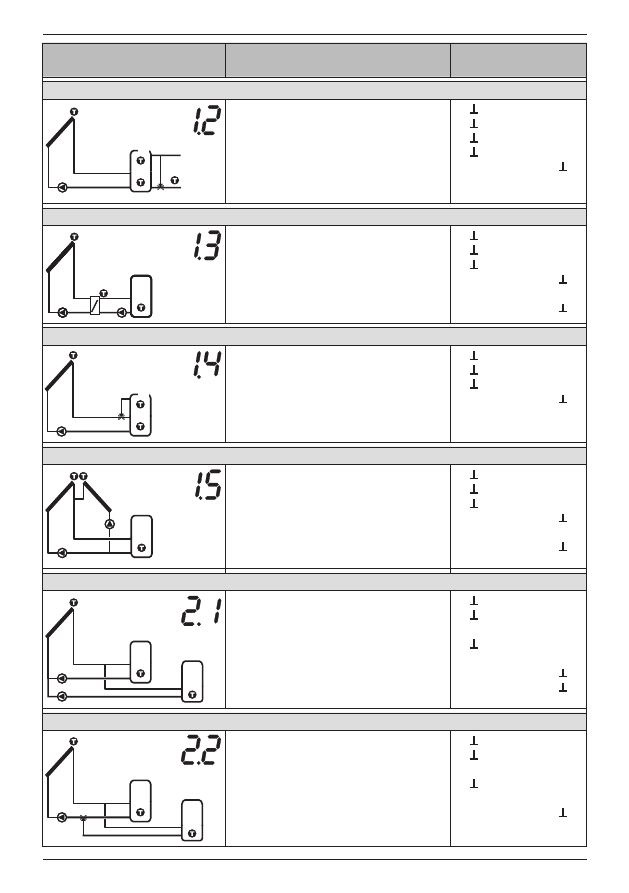

1 ballon avec réalimentation du retour de chauffage, 1 champ de capteurs

R1

R2

T1

T2

T3

T4

T1 : sonde du champ de capteurs

T2 : sonde de la partie inférieure du ballon

T3 : sonde de la partie supérieure du ballon

T4 : sonde du retour de chauffage

R1 : pompe du circuit solaire

R2 : vanne d'inversion du retour de

chauffage

3)

1,

2,

3,

4,

R1, N, PE (PWM R1,

 1)

)

R2, N, PE

1 ballon avec échangeur de chaleur externe, 1 champ de capteurs

R2

R1

T1

T2

T3

T1 : sonde du champ de capteurs

T2 : sonde de la partie inférieure du ballon

T3 : sonde de l'échangeur de chaleur externe

R1 : pompe du circuit de chargement du

ballon

R2 : pompe du circuit solaire

1,

2,

3,

R1, N, PE (PWM R1,

 1)

R2, N, PE (PWM R2,

 2)

)

1 ballon avec chargement de zones, 1 champ de capteurs

R1

R2

T1

T2

T3

T1 : sonde du champ de capteurs

T2 : sonde de la partie inférieure du ballon

T3 : sonde de la partie supérieure du ballon

R1 : pompe du circuit solaire

R2 : vanne d'inversion du chargement de

zones

4)

1,

2,

3,

R1, N, PE (PWM R1,

 1)

)

R2, N, PE

1 ballon , 2 champs de capteurs

R1

R2

T1

T3

T2

T1 : sonde du champ de capteurs 1

T2 : sonde du champ de capteurs 2

T3 : sonde de la partie inférieure du ballon

R1 : pompe du circuit solaire, champ de

capteurs 1

R2 : pompe du circuit solaire, champ de

capteurs 2

1,

2,

3,

R1, N, PE (PWM R1,

 1)

R2, N, PE (PWM R2,

 2)

)

2 ballons , 1 champ de capteurs (commande à pompe)

T1

T2

T3

R1
R2

T1 : sonde du champ de capteurs

T2 : sonde de la partie inférieure du

ballon 1

T3 : sonde de la partie inférieure du

ballon 2

R1 : pompe du circuit solaire, ballon 1

R2 : pompe du circuit solaire, ballon 2

1,

2,

3,

R1, N, PE (PWM R1,

 1)

)

R2, N, PE (PWM R2,

 2)

)

2 ballons, 1 champ de capteurs (commande à pompe/vanne)

T1

T2

T3

R1

R2

T1 : sonde du champ de capteurs

T2 : sonde de la partie inférieure du

ballon 1

T3 : sonde de la partie inférieure du

ballon 2

R1 : pompe du circuit solaire

R2 : vanne d'inversion du ballon

 5)

1,

2,

3,

R1, N, PE (PWM R1,

 1)

)

R2, N, PE
