La nouvelle installation de
chauffage solaire Claude Mandrille
04 Saint-André les Alpes
claude.mandrille chez wanadoo.fr
son ancienne install décrite dans le livre de l'apper:
http://www.apper-solaire.org/?Publications/apper
:
puis succintement sur les 2 images ci-dessous
Claude voulait s'assurer que le solaire ça pouvait fonctionner,
il a fait partie de ceux qui ont été doté par l'asso

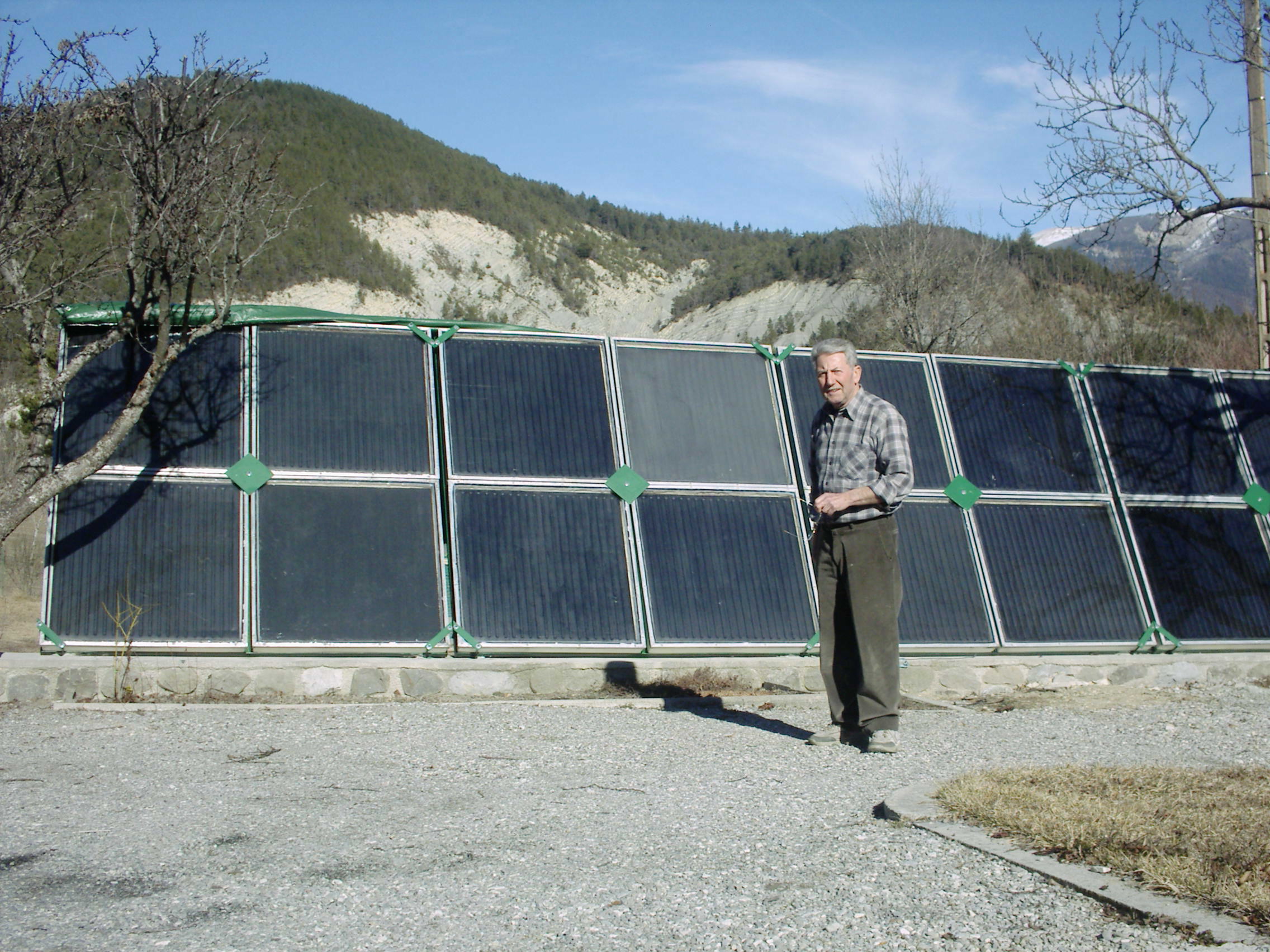

APPER de 25 m2 de vieux capteurs aciers de recup, son installation a
fonctioné 2 ans puis les capteurs ont rendu l'ame un par un jusqu'à
ce qu'il craque ...
Chauffer en direct les radiateurs ne permet pas une inertie suffisante
pour être au confort le lendemain matin, Maryse aime bien avoir chaud
quand elle se lève et claude en avait marre de réparer les
fuites des capteurs.
Restait à casser la tirelire pour 8 MM tinox et un ballon double
echangeur de 1000 litres ....

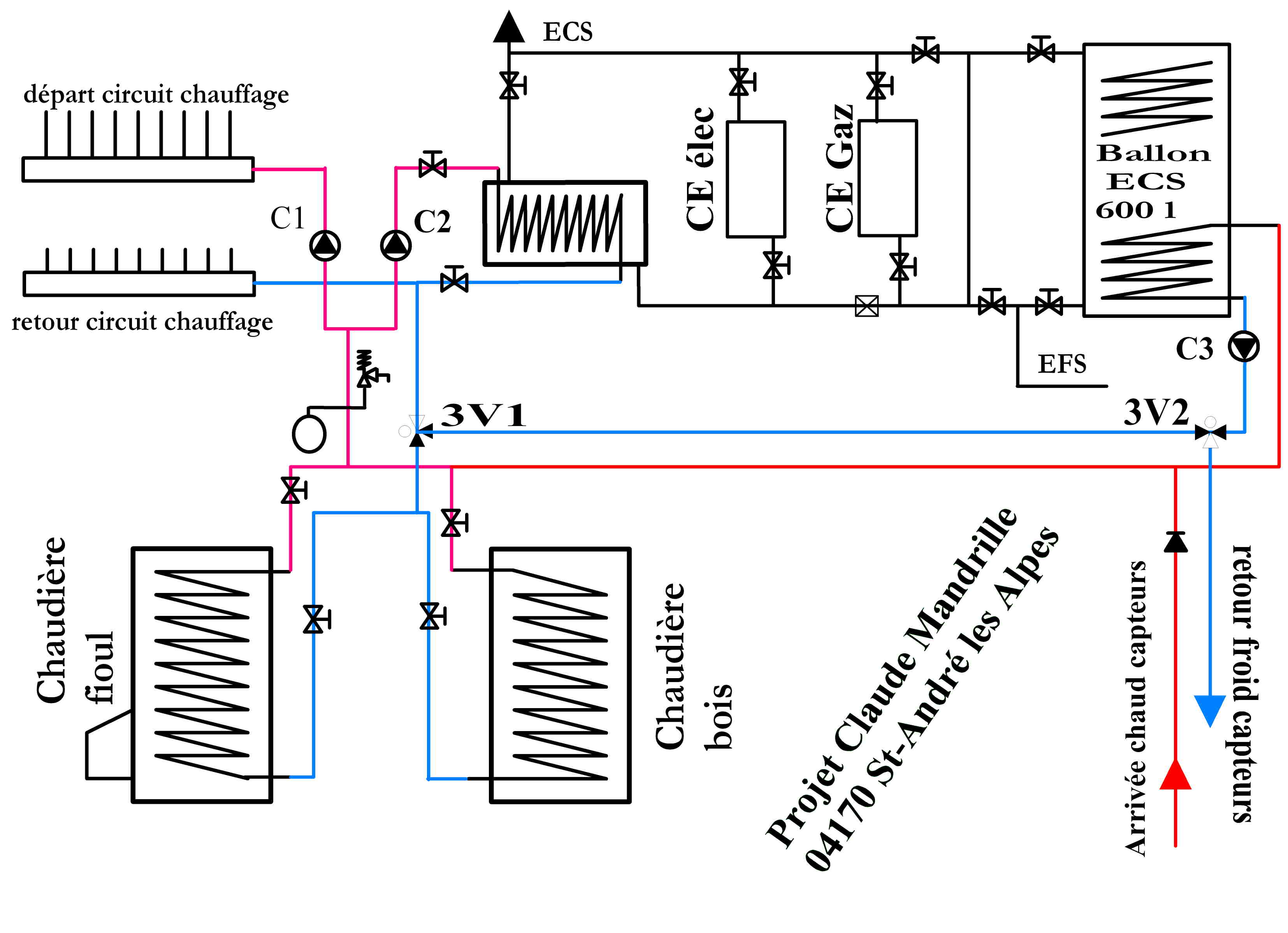

Schéma hydraulique:
le solaire est autonome, les capteurs
chargent soit le ballon ECS solaire existant de 600l soit le 1000 d'eau
morte pour le chauffage.
l'énergie sera utilisée
à la demande : en position solaire, le circulateur de chauffage
sera aurorisé à fonctionner si la température dans
le ballon est sup à 25°C et s'il fait par exemple moins de 19°C
dans la maison.

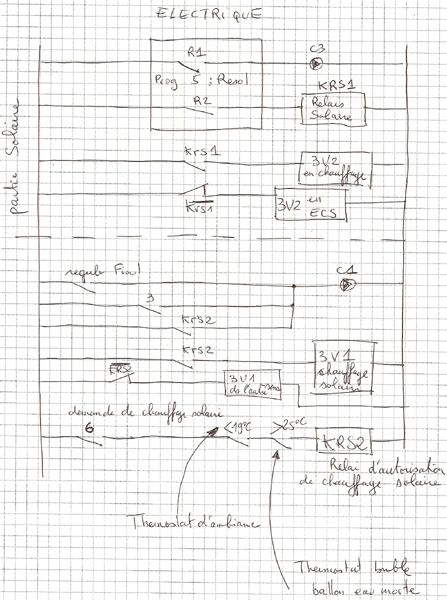

Schéma élec:
c'est la dernière ligne de commande qui est a remarquer:
en cas de :
- demande de chauffage solaire (un contact NO)
et
- thermostat d'ambiance < à la consigne de température
et
la temp de l'eau morte ds le ballon > 25°C
on commande un contacteur KRS2 qui fait basculer la vanne 3 Voies
de position chauffage fioul ou bois à chauffage solaire et fonctionner
le circulateur de chauffage.

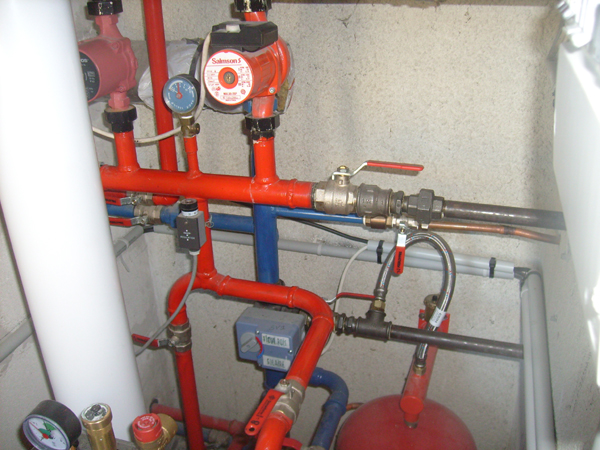

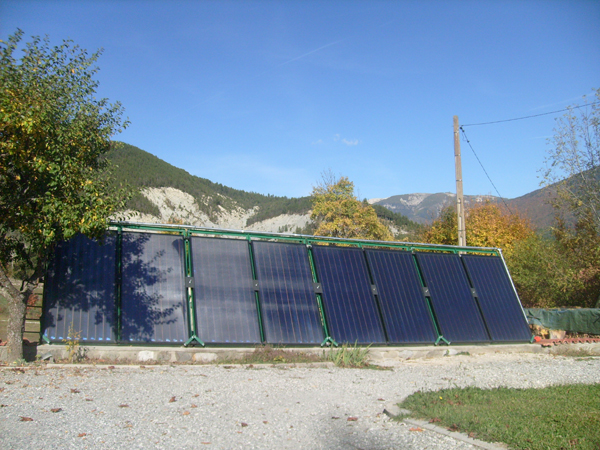

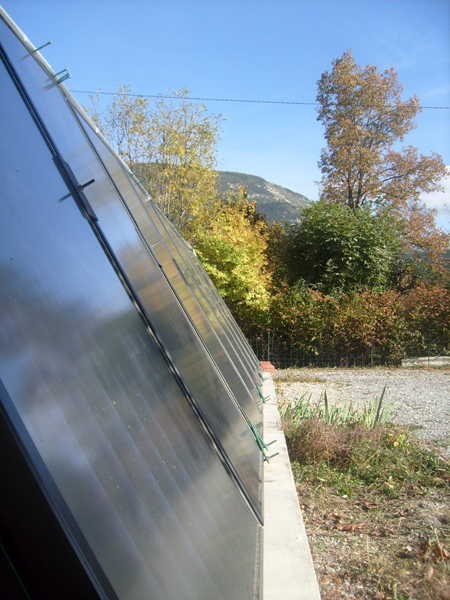

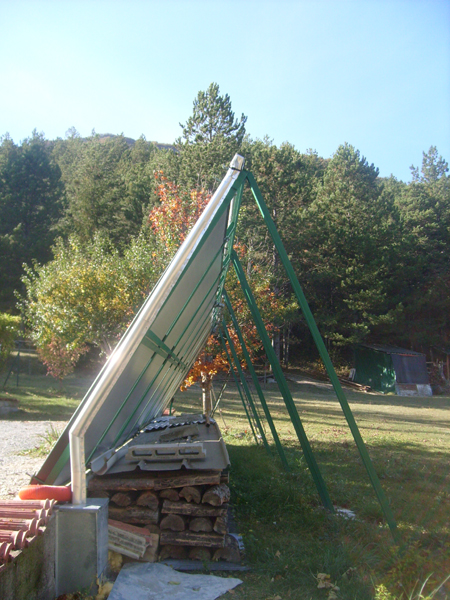

Photos:
l'install fonctionne depuis un mois , Madame
est satisfaite

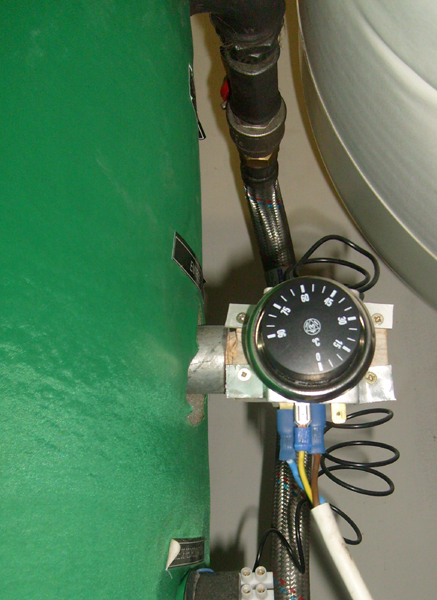

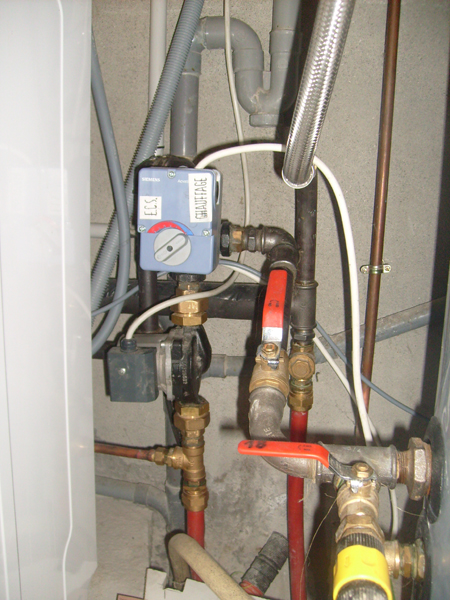

thermostat bulbe pour temp de l'eau morte ds le ballon > 25°C
La modif hydraulique intérieure nous a pris 2 petites journée
à 2,
Claude s'est débrouillé quasi seul une petite semaine
pour l'installation des panneaux .
Pierre Amet
15/10/2008
