AUTO-CONSTRUCTIO D'UN CHAUFFAGE EAU SANITAIRE PAR CAPTEURS SOLAIRES "CALODUC"
Par Jean-Pierre Jacobée 66 Elne     jp.jcb@wanadoo.fr

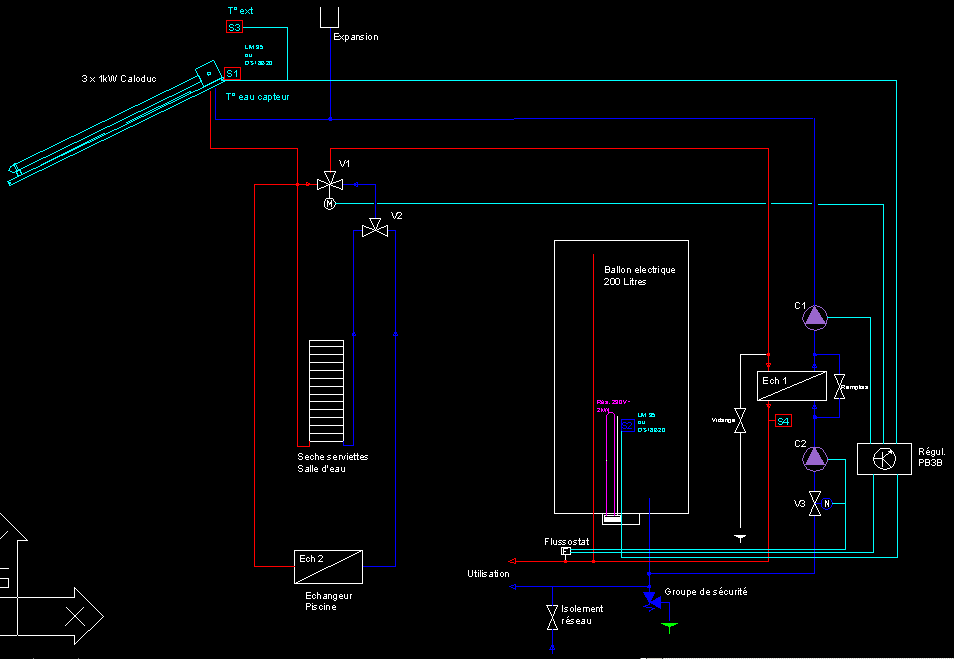

schema

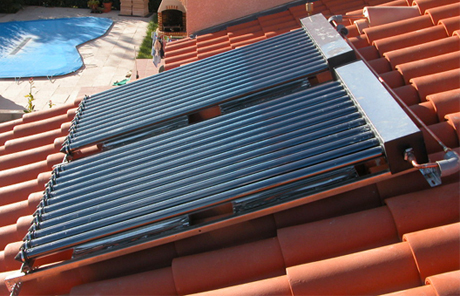

capteurs

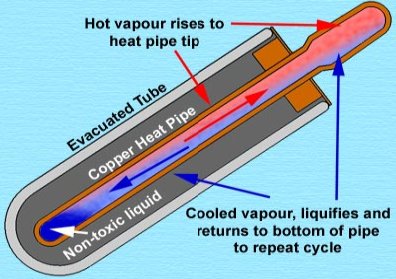

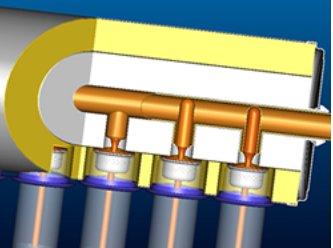

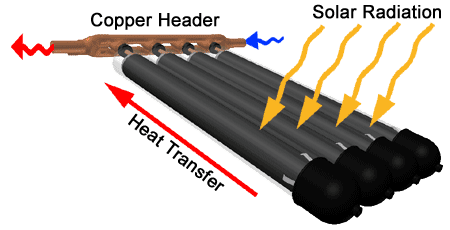

DETAIL DE CONCEPTION DES CAPTEURS :







plomberie






flusso

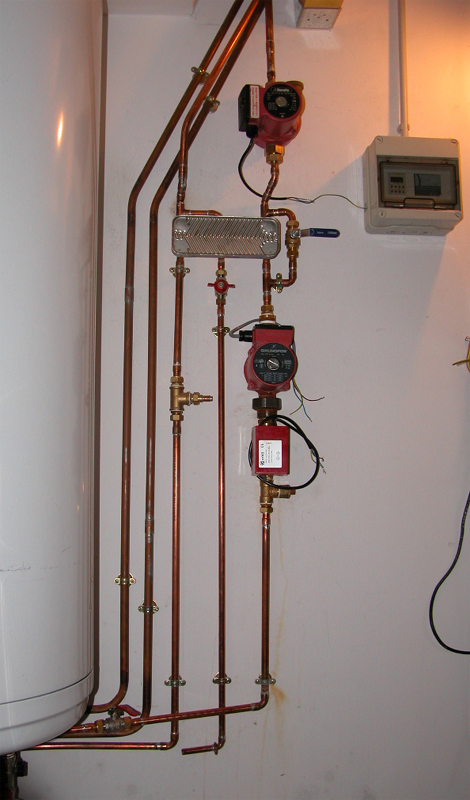

Détail de la plomberie autour de l'échangeur à plaques
  lié à la présence d'un ballon classique sans échangeur
  interne (Il était neuf je l'ai donc conservé).
  D'où un circuit un peu plus lourd, un circulateur une
  électrovanne et un flussostat (maison) en plus.









ordinogram

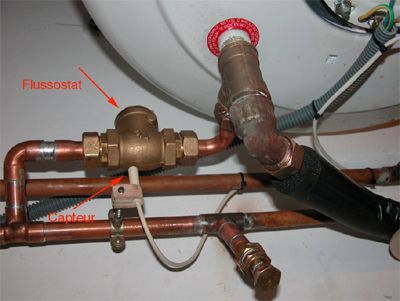

Le flussostat pour éviter les douches Ecossaises.



















  L'ELECTRONIQUE :
























.








La platine d'étude provisoirement définitive... Lapremière page de l'ordinogramme du logiciel
Ou définitivement provisoire !!!

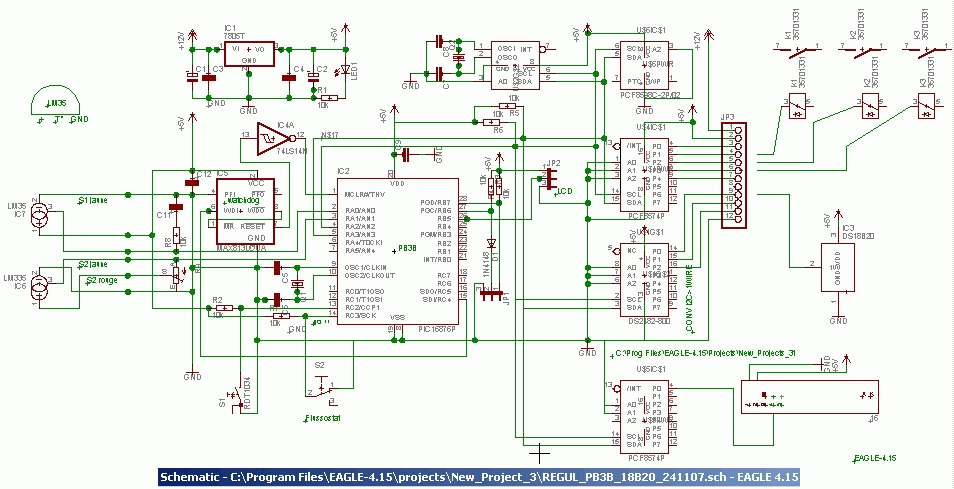

Le schémaactuel de la carte régulation dont le microcontrôleur  est un PicBasic  PB3B Comfile programmable in-situ par PC et USB en Basic






Rack2



schema gif








trav

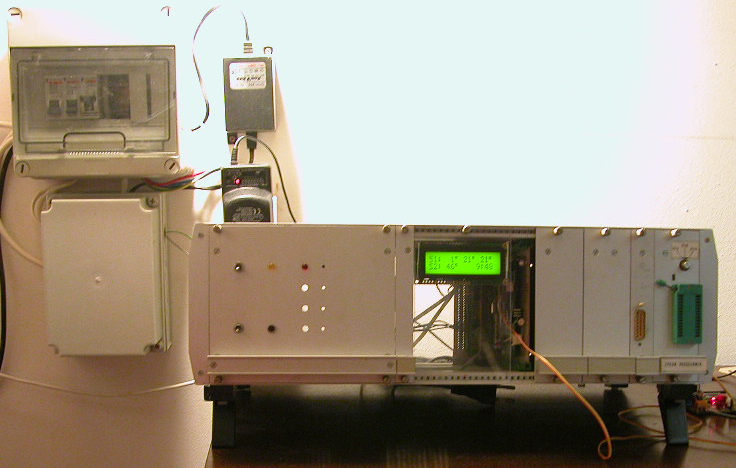

Partie électrique et électronique de l'installation comportant les disjoncteurs, et en dessous le boitier relais 24Vac.
La baie 19' qui hébergeait en 90 mon prmier ordinateur fait maison va recevoir une alim à découpage et les modules de commande
de la régulation (en phase évolutive). A terme une carte "europe" à triacs remplacera ma cascade de relais électro-mécaniques










rack1
platine

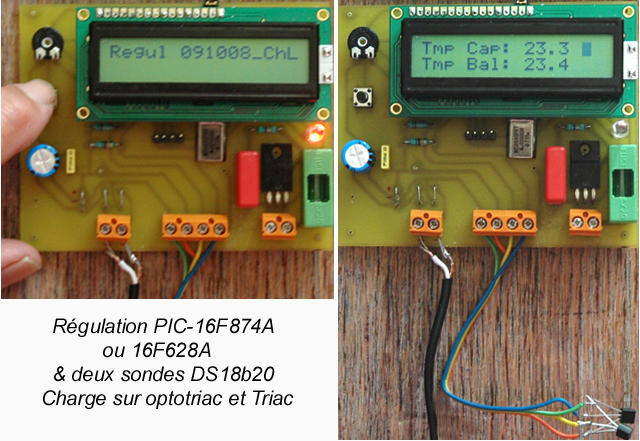

   La carte régulation dont la diode clignote au
 rythme des RAZ du watchdog, signale le bon
fonctionnement de l'ensemble.

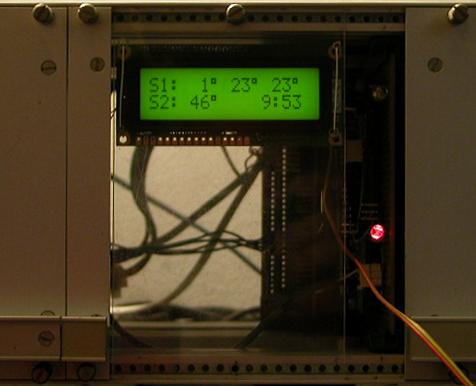

    L'afficheur indique qu'à 9h53 la tempé la plus
 basse de S1 (capteurs)a été de 1°C, l'actuelle
 est de 23° et la plus haute de 23°.
    Dans le ballon, S2 indique une eau à 46°C.
 A venir, un organe de saisie. Soit bouton rotatif
 sans fin, soit clavier.
 Et une face avant digne de ce nom.

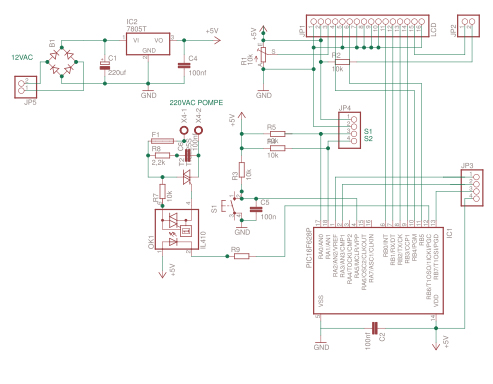

Pour un ami, une petite régulation simple :
Le PIC lit alternativement deux capteurs 18b20 (échantillon gratuit chez Maxim).
Pour : Sonde 1 (capteur solaire) = +8°C par rapport à Sonde 2(ballon), le circulateur se met en route commandé par un triac lui même
déclenché par un optotriac dont la diode est en série avec celle visible photo de gauche à droite sous l'afficheur.
Cette diode signale accessoirement le fonctionnement du circulateur. L'information est reprise sur l'afficheur par un voyant noir.
L'échange est arrêté quand le delta T de:  S2 -S2  =1°C..
Le bon fonctionnement de l'ensemble est visible par le rectangle noir (photo de droite (15ème caractère)) qui s'allume alternativement
sur la ligne de la sonde lue. Environ 3 cycles/sec.
Toutes les 15 secondes la ligne du bas affiche les tempés maxi mini depuis le dernier reset.
On peut encore gagner en simplicité et en prix avec un PIC16F628 (oscillateur interne).
L'afficheur (composant le plus cher) est optionnel. Mais sympathique !!!
L'alim. que j'avais prévue en bas à gauche du montage : Pont de diodes, 7805 ont été shuntés pour une petite  alim
5Vccà découpage
bon marché de chez Sélectronic.






Reg_pic













schema
