ECS 400 litres avec 6 LM 1240
Réalisation V.GARCIA EPINAL (Merci P.AMET ! )

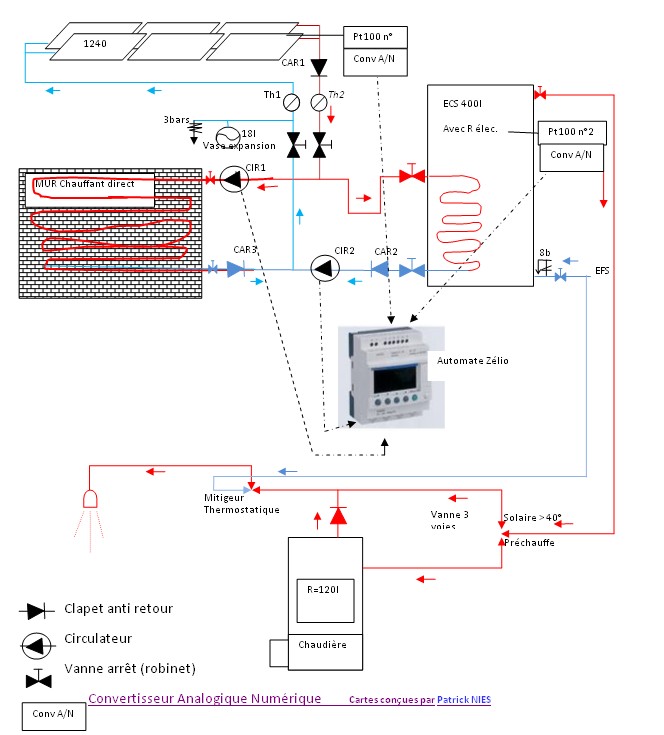

Le schéma ‘’ hydraulique ‘’ :

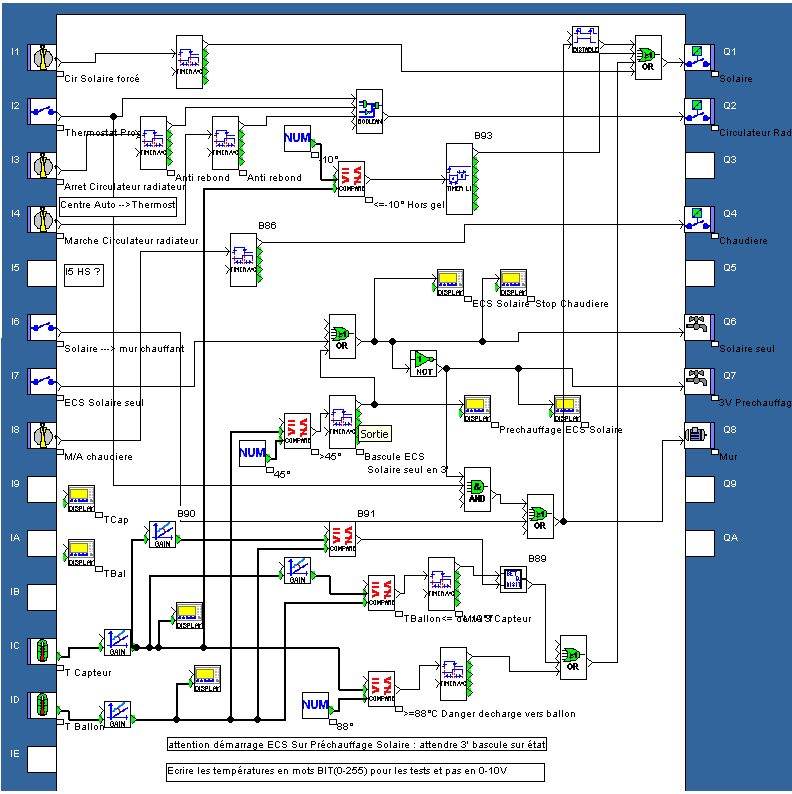

Programme automate de commande (Zélio) :

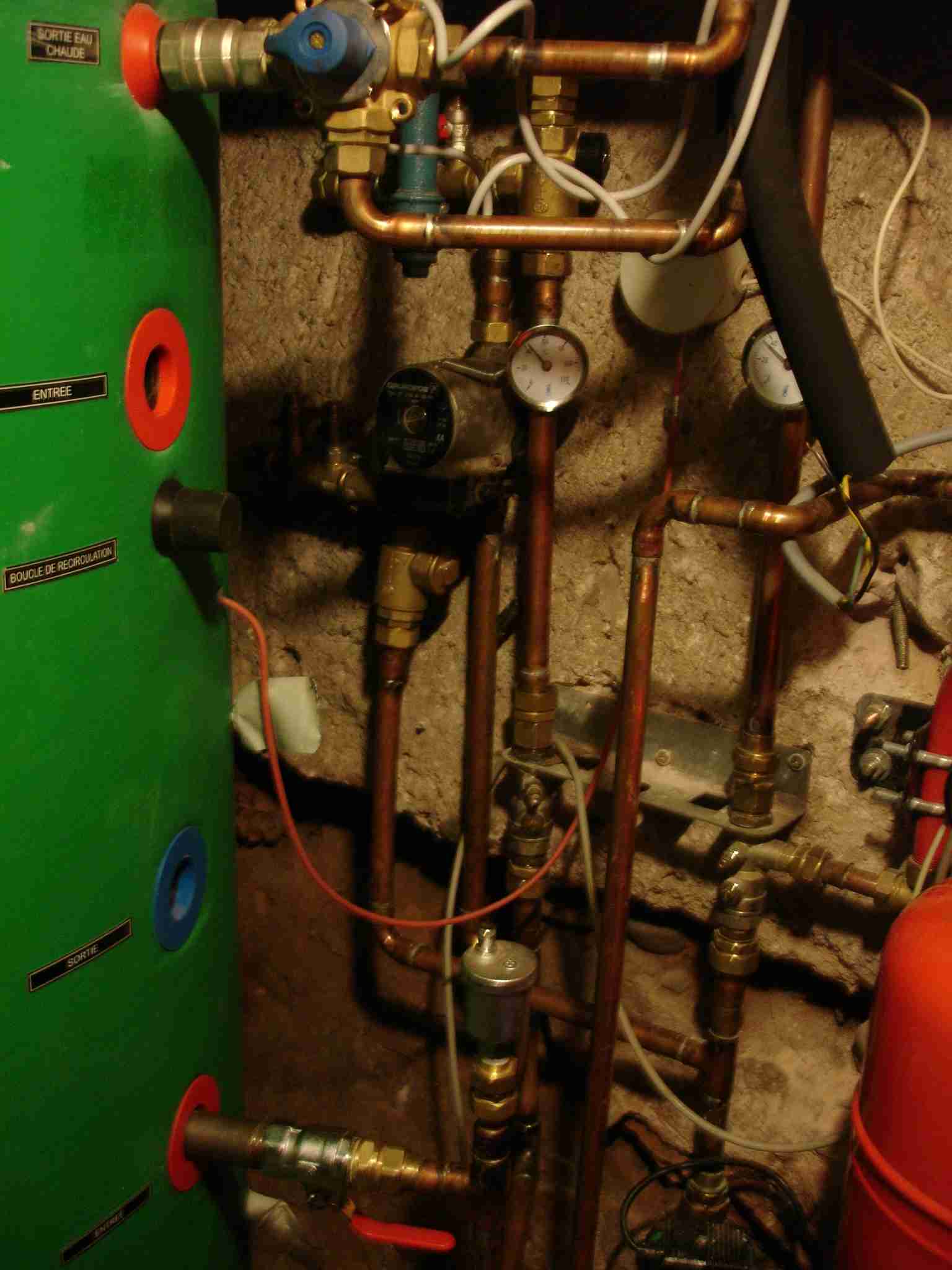

Côté plomberie :

Ca fait peur comme ça mais c’est assez basique !  Pour les bricoleurs comme moi, ne vous cassez pas la tête, soudez à l’étain avec un bon décapant, une lampe à souder de base et pour les raccords utilisez de la pâte de marque Vi…ax (pate blanche magique : on pose sur le filetage, on visse à la main – serré ou pas – on met en pression tout de suite sans fuite). Pour l’instant je tourne à l’eau mais il n’y a aucune contre indication pour le glycol, que je sache.

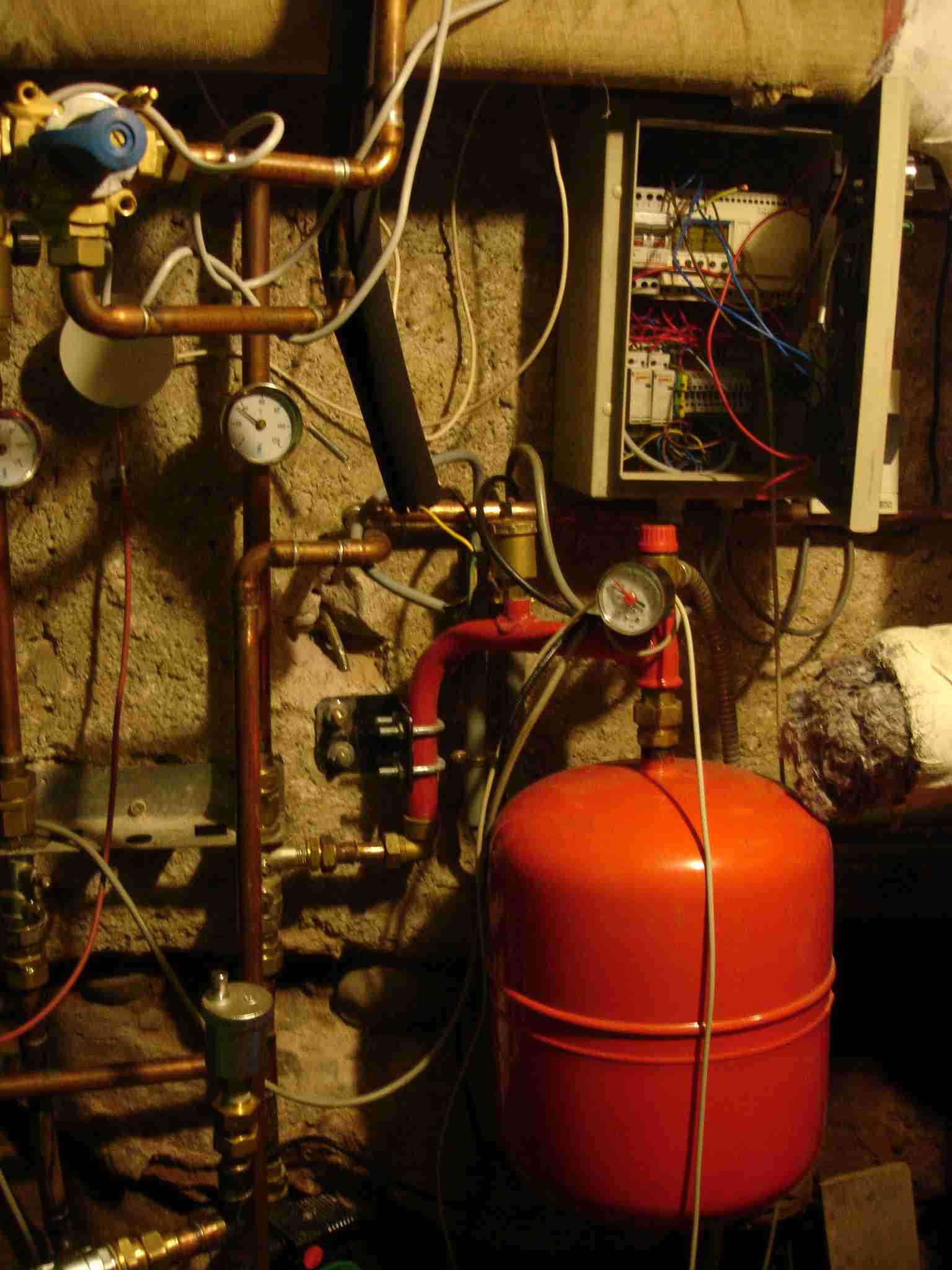

	La célèbre bidouille pour mettre le circuit en pression : un épandeur de jardinier connecté sur le réseau des capteurs avec un robinet pour remplissage, je monte sans problème à 2 bars

.

Je chauffe à partir de 11h00 jusqu’à 18/19h00, 400l à 40/45°, le mitigeur à côté du ballon ECS me permet d’économiser mon stock d’eau chaude. Reste à installer un Timer dans la tête des enfants pour éviter qu’ils s’endorment sous la douche J

Côté toiture :

Ca ne brille pas tous les jours dans les Vosges.

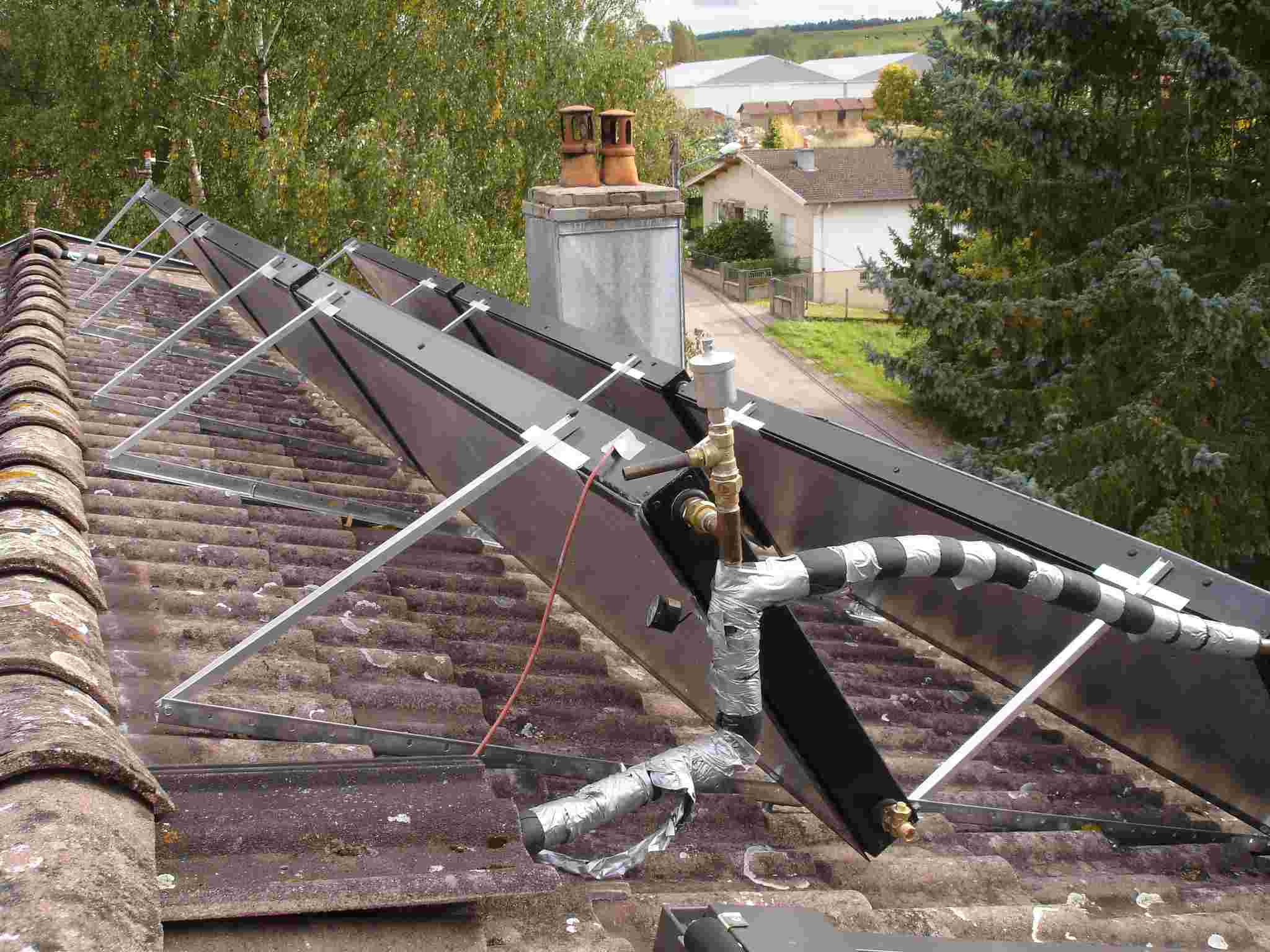

Les puristes vont râler (une fois de plus), les barres en alu sont directement rivetées sur les panneaux, …désolé. On verra plus tard pour les finitions …

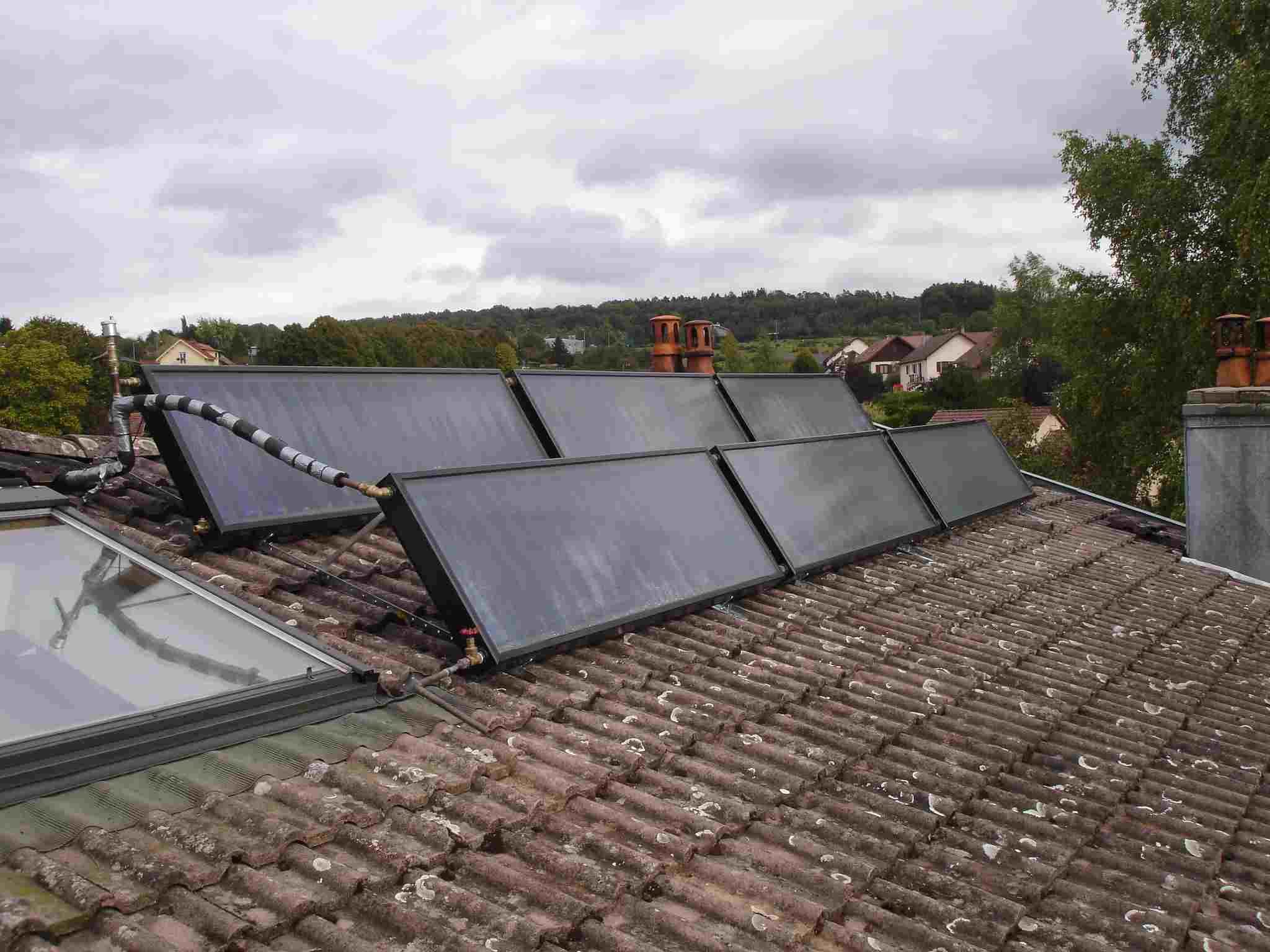

Les capteurs sont pour l’instant orientés S/O 25° on verra plus tard pour orienter plus au Sud si possible. De la même façon je pense réaliser quelques murs chauffants directs (en projet mais il faut aussi prendre le temps de vivre) et bien sur je vais très vite ajouter des panneaux …plein SUD.

Les premiers tours de pompe sont magiques, ça chauffe et c’est (presque) gratos.

Mon expérience n’engage bien sur que moi, il y a sans doute des erreurs, des surs ou sous dimensionnements, un algorithme perfectible etc., mais c’est moi qu’il l’ai fait avec l’aide de P.AMET et APPER et ça marche pas si mal depuis Aout 2008. En Aout 2013 cela devrai être amorti. Meilleures salutations.

xxxvi.garcia@laposte.net (enlevez les xxx avant de poster)

www.domgarcia.fr

PS : Ca va chauffer.
