L'INSTALLATION ECS SOLAIRE de Jean-Paul Gallo
chauffe eau solaire  auto- vidangeable avec ebulleur et vanne 3 voies.
dans le 56 près de Lorient
gallo.jean_paul chez aliceadsl.fr

  PRESENTATION
   Depuis quelques mois cette histoire de chauffe eau solaire  me trottait dans la tête mais par quel bout on commence ? . J’ai fouillé un maximum sur la toile quand le hasard, qui fait bien les choses des fois, me fait découvrir le site APPER.
   Je ne vous dis pas le temps passé devant l’écran à essayer de comprendre … concevoir.. une installation avec un minimum de problème !!!! quelques devis.. ouufff ….la.. sa.. assomme
   Timidement je pose quelques questions… mal comprises…
Surement mal expliquées !!!!! et pas habitué sur les forums, je me décide  pour l’aventure, on passe a l’acte le plus sur moyen d’avancer.
     Je réalise d’abord une maquette une pompe de récup. des tuyaux d’arrosages des bidons.. une poubelle.. un ébulleurs type filtre a eau, le tout monté façon chauffe eau solaire. La déjà ça commence à parler… histoire de niveau…. vidange du circuit…Tout simple j’ai tout compris.. Y’a pu qu’a !!!!!!!!!
     Je ne vous raconte pas le parcourt pour l’achat du matériel
de base 3 capteurs..un ballon de 400 l.. 2 vannes motorisées.. pompe débitmètre  tube 20/22 +isolation ..Etc.…
      Pas de solution facile pour le montage des capteurs, sur la maison, pas possible, le chalet, trop loin pas assez de pente.

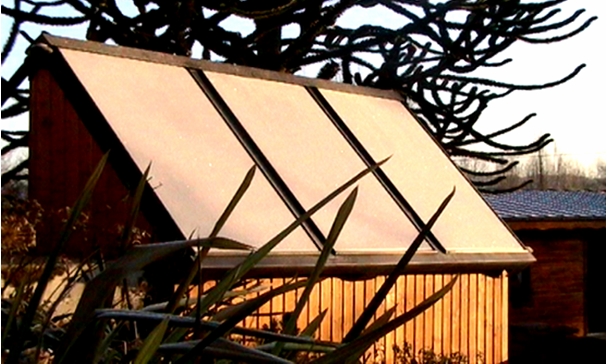

       Finalement la meilleur solution au sol inclinaison environ 55° avec un peu de hauteur pour pouvoir faire de l’auto-vidangeable. Je vous laissent découvrir les photos………….
         Début de l’installation en aout, et mise en route octobre, pas de modification. Avec le fonctionnement en manuel au départ cela donne pas mal de surveillance mais aussi la satisfaction d’observer et d’écouter le doux ronron du moteur…. Génial..fantastique.. j’ai les chevilles qui…..
        Le bois traité du support capteur est en 6x14 de chez brico truc.
      Cout de l’opération :  cout du bois traité +clin+zing   700 euros
                                                       Matériel                     2900
                    Cuve de 1000l avec iso.+habillage c. pla.      400

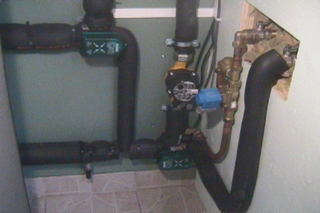

                                                        Plomberie                   500

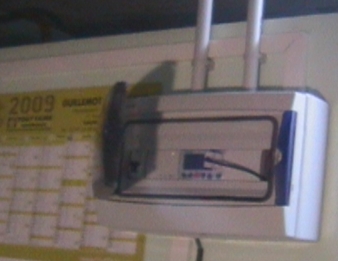

                                                        Automate                    570
                                                  Total groso modo            5070euros
                Pour arrondir         5500 euros

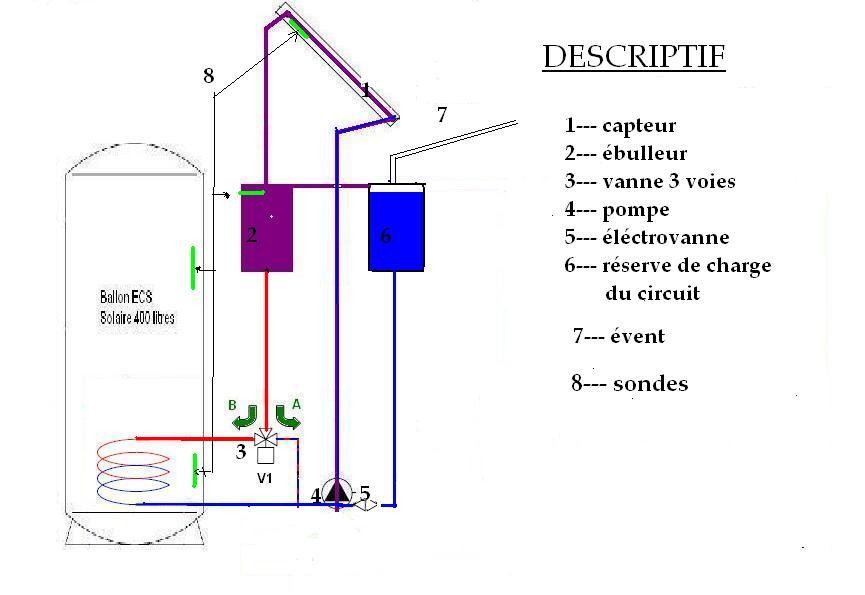

Fonctionnement d’un chauffe eau solaire  auto- vidangeable  Avec vanne 3 voies.
             Le fonctionnement d’une installation solaire en auto-vidange a l’avantage de ne pas employer du glycol produit non écologique qui en plus n’améliore pas le rendement.
             Les complications lié à l’arrêt moteur, du a un manque d’ensoleillement, passage nuageux, température faible en début de journée, entrainent automatiquement l’arrêt moteur et  la vidange  de l’installation.
                          Grace à  l’ébulleur et la vanne  3 voies gérées par un automate les avanges sont nombreux.

                          -- 1 --     CAPTEUR PLAN

            Ils seront de type peigne avec un tube collecteur en haut et en bas (dn 18 environ), relié par des tubes de 10mm pour faciliter une bonne irrigation des capteurs. Le bois traité du support capteur est en 6x14

                          -- 2  --     L’EBULLEUR

                Tube en inox de diamètre et de longueur variable suivant l’importance de l’installation (15 a 25 cm en largeur et de 50 cm a 1 m. en longueur)
         Capacité = contenance des capteurs +tuyauterie..x1, 5..).

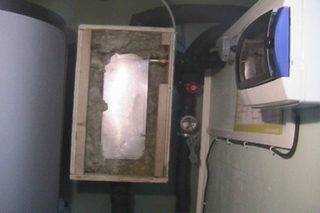

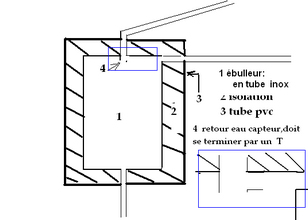

 Le tube en inox aura une très bonne isolation et sera placé dans un tube pvc, garantissant une réserve d’eau à  bonne température pour les départs suivants. (Voir schéma ci-dessous)


  Un tube translucide permet de voir le niveau de l’eau dans l’ébulleur

                           -- 3--        VANNE 3 VOIES

                 Elle  joue un rôle très important dans la bonne marche de l’installation
                  A la mise en route de la pompe conditionné par la température dans les capteurs, elle se positionne automatiquement pour une circulation en -A-.
                  Si la température dans l’ébulleur se trouve inférieure à celle du bas du ballon la vanne reste en position -A-
                  Si la température passe de 10° au-dessus de celle du bas du ballon la vanne se positionne sur une circulation en - B- et passe par le serpentin pour chauffer l’eau sanitaire.
                  Si les conditions climatique ne permettent pas le maintient
De cette température la vanne 3 voies se repositionne dans les situations suivantes :
                      ---- sur -A -  si température  égal a bas du ballon + 5° voir 6° suivant la saison
                      ---- sur -B- si température repasse a bas du ballon + 10°
et  se maintient dans cette position si la température reste au-delà + 7°
            le réglage de 1° de température sur le repositionnement de la vanne joue un grand rôle surtout en période de froid.
            La chute de température observée par temps froid de +10°a
- 6° prend bien ¼ d’heure, elle est freiné aussi par le volume d’eau contenu dans l’ébulleur, la remontée a 10° se fera suivant l’ensoleillement……juste pour signalé que cette vanne n’est pas sollicitée a une cadence trop forte.
    Exemple : gain de + 20° sur le bas du ballon avec une température
Extérieure proche de 0° mais ensoleillée.


      Cette installation   très compacte et très simple a réaliser. Une vanne manuel de vidange permet d’intervenir sur l’installation si besoin


                           -- 4 --             POMPE

                         La pompe doit assurer un débit constant et suffisant
Pour une bonne irrigation des capteurs. Grace a un débit- mètre on peu cerner les besoins autour de 50/60l m2 et par heure.
                          Dans ce type d’installation il n’est pas nécessaire de faire varier la vitesse du moteur.

                           -- 5 --           ELECTROVANNE

            Au démarrage de la pompe elle complète le manque d’eau
Dans le circuit.
             Temps de fonctionnement pour remplir 3 capteurs et le circuit allé et retour, 2 à 3 mn environ
             Dn 20/25 comme le circuit.

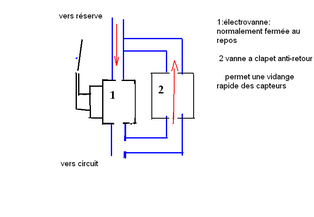

            Pour une vidange rapide mètre un clapet anti-retour qui bipasse l’électrovanne.


                         -- 6--          RESERVE DE CHARGE DU CIRCUIT

                A l’identique  dans son volume a l’ébulleur, elle sert de réserve au démarrage pour remplir les capteurs.
                Elle est reliée a l’extérieur par un évent pour assuré un circuit a pression atmosphérique.
                Elle sera reliée à l’ébulleur pour recevoir l’eau des capteurs dans la partie haute strictement sur un même niveau par un tuyau= ou légèrement supérieur au diamètre du circuit de l’installation (couramment du 20/22).
                La liaison basse de la réserve, impérativement avant la pompe, sera reliée au circuit par une électrovanne commandé par un automate. Fonctionnement en simultané avec le départ pompe mais seulement quelques minutes suivant la capacité du circuit.

                            -- 7 --             EVENT

                            -- 8 --             SONDES

                  Capteurs de température, reliés à l’automate elles assurent
Le bon fonctionnement de l’installation.
                   Si l’installation fonctionne en mode E.S.C + réserve chauffage  la sonde de l’ébulleur doit-être placée horizontalement

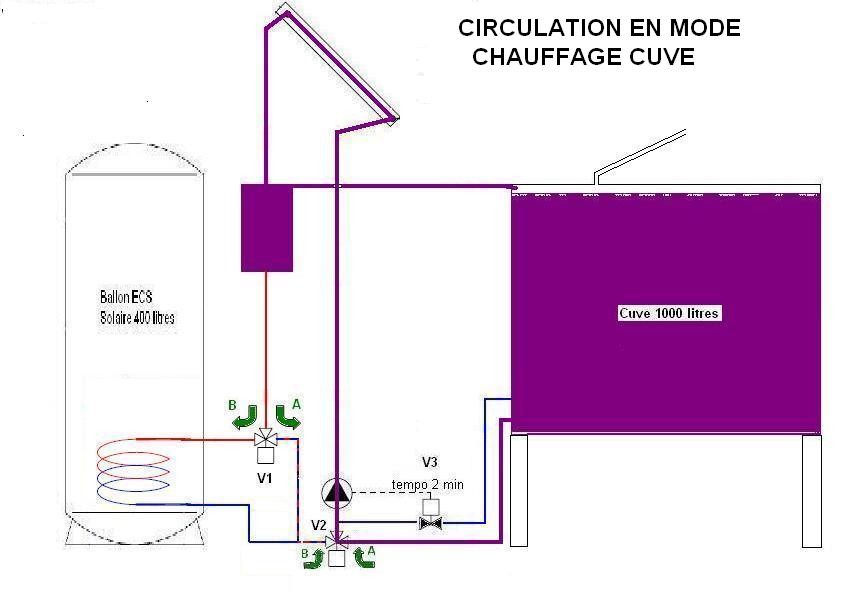

                            -- 9 --             Schema fonctionnement de l'installation
L'a la cuve a eau morte sera pour le chauffage dans un futur prochain
 Pour l'instant je veux faire l'expérience et voir combien de chaleur je peux récupérer sur les mois de mars  avril et septembre octobre. Le projet suivra dans la foulé avec 4 ou 5 capteurs .
