auto construction d’un chauffage solaire d’appoint
GUY FOUILLLOUX
06670 CASTAGNIERS
guy.fouilloux@free.fr

Pierre  Salut.


Comme promis, voici le récit de mon auto construction d’un chauffage solaire d’appoint.

Les motivations qui mon poussé a me lancer dans cette réalisation sont plus d’ordre  « Je peux le faire «   que pécuniaire, (que je ne néglige pas.)

 C’est vraiment par hasard  que je suis tombé sur le site APPER qui ma vraiment décidé de me lancer dans l’auto construction. Merci a L’ASSO.

 J’ai donc passé commande de trois de 3 GM tinox à APPER. J’ai commandé un bac de récupérateur d’eau de pluie 700 litres.

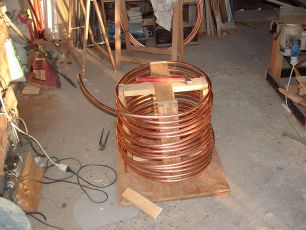

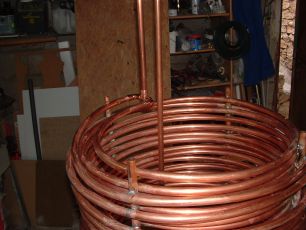

1er travail fabrication de l’échangeur 50ml de cuivre 14/16(double serpentin):

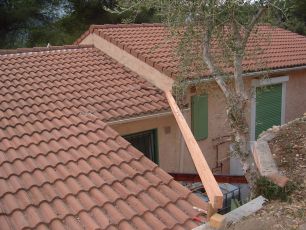

2eme : Choix de l’emplacement pour mettre les capteurs et préparation pour recevoir la cuve

 Sud / Sud  Ouest                                                       Socle béton et isolation

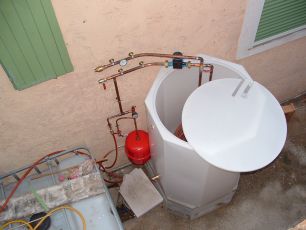

3eme : Installation cuve et tuyauterie

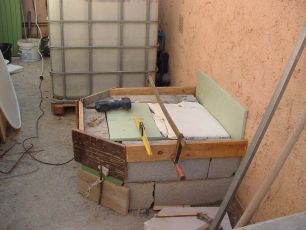

 Socle béton et isolation

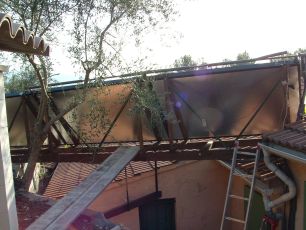

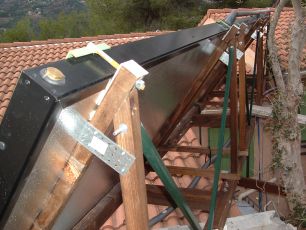

4eme pose des capteurs sur socle en bois renforcer Photo 7/8

 Détail sur les fixations et les renforts, ossature en bois.

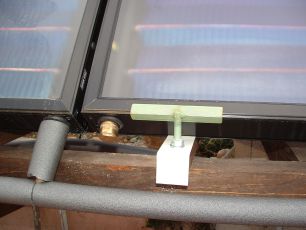

fixation haute et renforts métal.    Fixation bas

 Fixation des capteurs haut                                              bas

Les capteurs son montés en boucle Tickelman tubes de sorties cuivre 22 et liaisons en Per 20 .

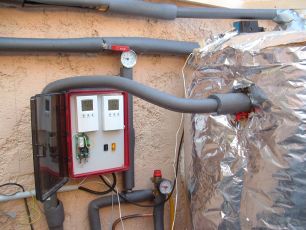

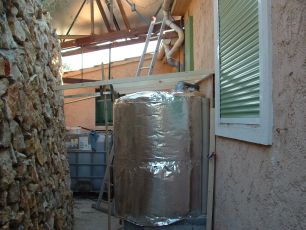

5eme Isolation de la cuve et pose du tableau de cde Photo 9/10

Sur le tableau de Cde se trouve régulateur (Conrad) 2 thermomètres sonde capteur et sonde cuve.

Température de l’eau de la cuve.

Le tout est relié a mon chauffage (Per de 16) Générateur à Gaz (Propane en bombonne) qui me chauffe

5 radiateurs.

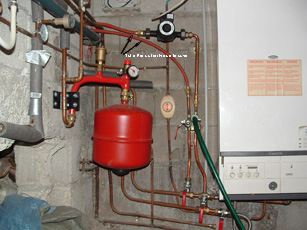

6eme Le branchement sur l'installation existante.

Les deux tubes Per de 16 son ceux qui arrivent de la cuve exterieure. Les deux vannes du millieu sont en attente

pour allimenter l'été un Chauffe eau sanitaire .(le vase d'expension  fait  partie d'un circuit à part : récupérateur de

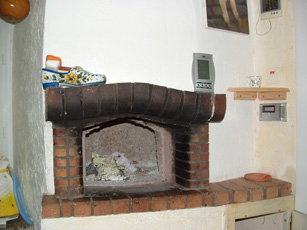

 chaleur de mon four à pizza dans ma cuisine qui allimente un riadiateur (eau a 40° sur 24 h



Les 1er essais ne  pas trés concluants à cause du mauvais étalonnage du régulateur différentiel conrad ,

aprés plusieurs heures de réglage tout marche parfaitement

Avec quatre heures de soleil  je chauffe mes 700litres à 50° voir 55°.

Ils me servent à maintenir mes 21°5 pendant la nuit, la température exterieur pendant la nuit varie de +10 à +4 .

A suivre....
