Compte-rendu d'installation d'un kit CESI fourni par Héliofrance pour une maison particulière.
Le Cordonnet (70)
Par Eric Fauchon eric.fauchon chez laposte.net
La
maison se trouve à une altitude de 338m et sa latitude est de 47°25' N
en Hte-Saône. Orientation du capteur: 15° SSO, pente 23% environ.
Après avoir longuement consulté les Maîtres solaires (et les
pas-maîtres aussi, d'ailleurs!) et lu une chiée de CR essentiellement
sur l'APPER, j'ai du prendre une décision... et ai donc fini par
commander un kit héliofrance dont le détail suit:
1 KIT Chauffe Eau Solaire Individuel en Boucle fermée pressurisée comprenant:
1 ballon de 300 litres 2 échangeur SPS-HELIOFRANCE

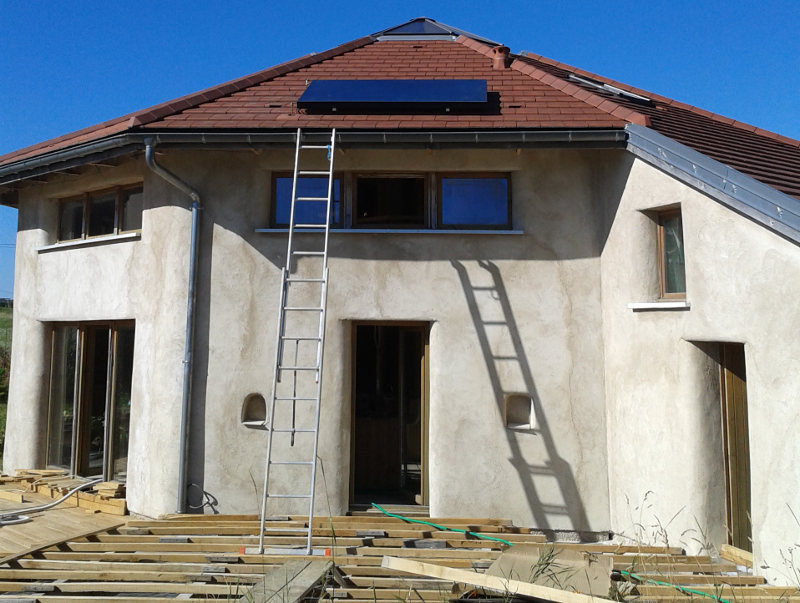

1 capteur solaire thermique HELIOFRANCE plan H275 noir
1 station de transfert 1,6l/min à 6l/min
1 contrôleur solaire pico400 avec 2 sondes de température PT1000
1 vase d'expansion 8 litres
1 bidon de fluide caloporteur HELIOFRANCE
1 kit de plomberie pour les circuits primaire et sanitaire
1 Résistance 2kW HELIOFRANCE
1 Jeu de 2 rails pour montage format paysage
1 Jeu de 4 ancres pour montage des rails en superposition de toiture
1 TRANSPORT
Délais de livraison : 2 semaines hors congés
La commande passée fin juin 2013 a été honorée la semaine suivante,
livrée par transporteur à domicile sur une seule palette. Le
conditionnement était soigné et le kit est arrivé en parfait état.
Après avoir pensé commander plusieurs capteurs Tinox à monter en série,
puis réduit mes prétentions suite à la feuille de calcul de Pierre Amet
(que je tiens à remercier ici, une fois encore!) ainsi que les conseils
de LeBritish (merci aussi!), je suis parti sur l'idée qu'installer un
seul capteur simplifiait grandement les choses, surtout pour un
débutant comme moi.
Le H275 offre une grande surface utile (2.75m2, comme son nom
l'indique), ses bonnes performances annoncées me paraissaient devoir
suffire à la tâche. Une simulation sur le logiciel CALSOL me confirma
la chose.

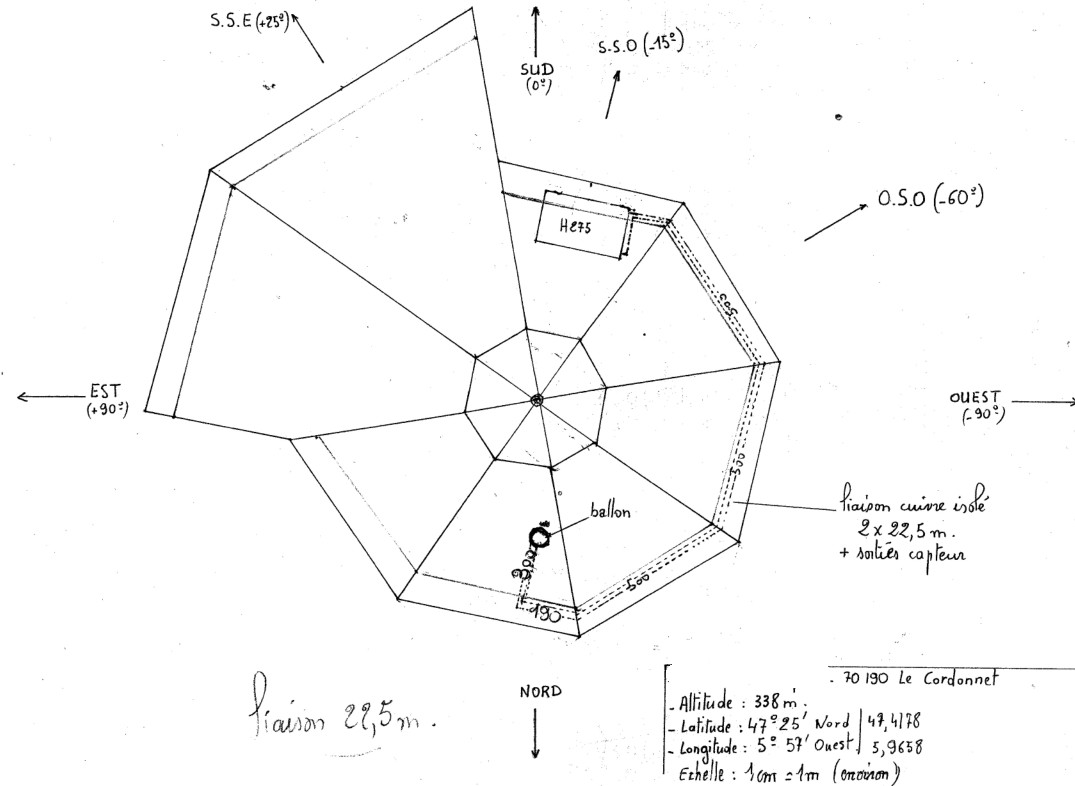

La configuration de la maison de forme octogonale, ne facilitait pas la
liaison capteur/ballon et j'ai dû faire le choix entre un passage sous
les tuiles avec plusieurs mètres de dénivelé et de nombreux angles sur
une 15aine de mètres et un autre sous l'avant-toit de 22.5m mais avec
principalement des angles "doux" à 45° et quasiment de niveau. J'ai
pris la 2ème option en utilisant du cuivre écroui de 14/16 sur les
conseils de F.Mykiéta plutôt que de l'inox annelé afin de limiter les
pertes de charge. La liaison est munie de robinets-purges en son milieu
car j'ai craint que l'air comprimé ne suffise pas à la vidange de
l'installation, vu sa grande longueur. C'est à ce moment qu'est
intervenu SUPER-MICHOKO avec son cercoflamme au propane qui nous a
permis de souder tout ça en mettant presque pas le feu à la maison...
Michoko que je tiens à remercier aussi pour ses nombreux et avisés
conseils sans lesquels je serais encore à me demander si je ne dois pas
mettre une chaudière au fuel!
Pour isoler le cuivre, j'ai trouvé du calorifuge type Armaflex sur
coin-coin, neuf, mais à la moitié du prix public. Il est à noter que le
dessous des avant-toits où circule la liaison sera d'ici peu fermé par
des caissons. Je me propose d'insuffler de la ouate sur cette partie
afin de renforcer l'isolation des tubes. Les tuyaux non accessibles
permettront en outre de limiter les dégâts des p'tits zoziaux qui
semblent beaucoup apprécier le caoutchouc naturel!!!
La pose des différents éléments et leurs agencements sont
expliqués par des tutoriels téléchargeables sur le site Héliofrance.
Ils sont en général assez clairs et permettent un travail "dans les
règles de l'art", toutefois, au vu de la pléthore de produits et de
configurations possibles, il faut faire bien attention d'utiliser le
tutoriel adapté au matériel ET au cas de figure, ce qui n'a pas
toujours été le cas pour moi!!!
Autre bémol, les modes d'emplois s'appliquent à des installations
situées, semble-t-il, très au sud du 45ème parallèle... (veinards!) En

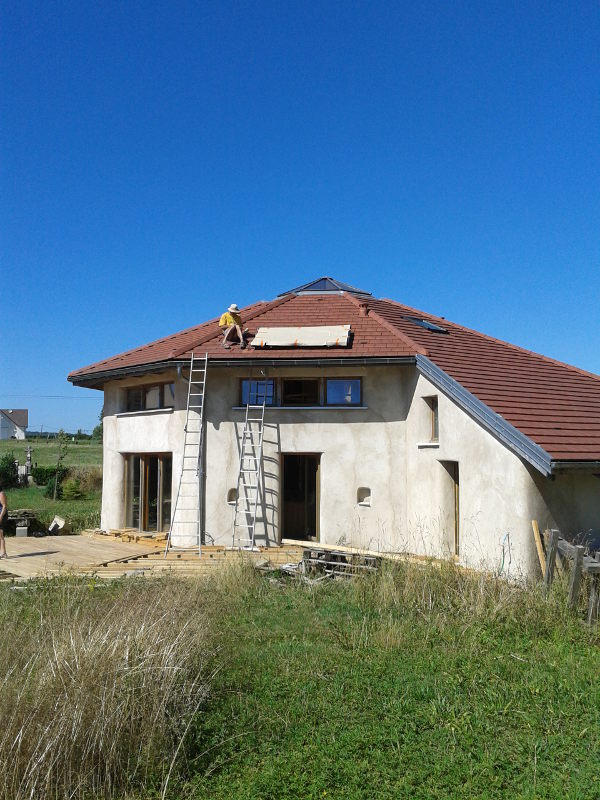

conséquence, ici, la fixation des ancres du capteur a dû s'adapter à
une toiture sans chevrons accessibles, ni même visibles, car noyés dans
les caissons isolants. Rien de grave, mais une journée de boulot quand
même pour faire qq-chose de propre et costaud.
La régulation devra être revue à la hausse pour la même raison: elle
n'est pas adaptée au climat. La pico 400 intègre bien une fonction
antigel que F Mykiéta me proposait d'utiliser pour limiter la
concentration en glycol et, partant, la fatigue du circulateur, mais
celle-ci n'est pas modulable et s'enclenche, quand elle est activée, à
+5°!!! Autant dire que j'aurais consommé une demie tranche nucléaire à
chauffer le capteur entre novembre et mars! La solution a donc consisté
en l'envoi d'un second bidon de glycol, le premier étant, pour le coup,
très nettement insuffisant au vu des -10 à -15° qu'on se prend assez
régulièrement.
Au final, je dois remercier Frédéric Mykiéta pour la disponibilité dont
il a su faire preuve, tant sur le net qu'en direct au téléphone en
répondant à mes multiples et (pas toujours) pertinentes questions...
Après 4 mois de fonctionnement...
D'abord,
ça marche!!!
Ca va faire rigoler les vieux briscards du solaire que vous êtes, mais
la 1ère douche 100% Mahomet (ou Râ, j'suis pas sectaire!), ça fait
quand même qq chose!

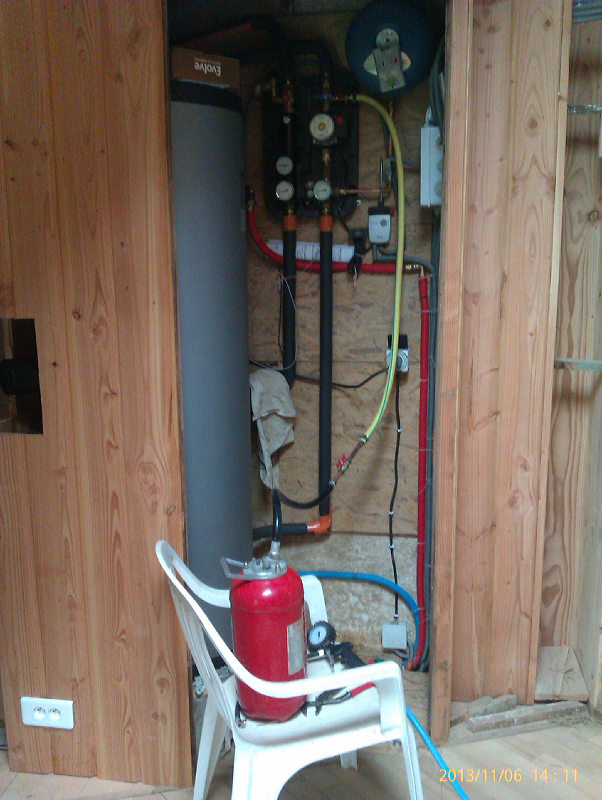

Le ballon de 300l à double échangeur irradie beaucoup lorsque les T°
sont élevées ce qui nécessitera probablement un renfort d'isolation
mais on ne peut pas considérer cela comme un défaut au vu des
impératifs d'encombrement.
Le capteur semble vraiment performant: une erreur de branchement a
empêché la résistance d'appoint de fonctionner jusqu'à mi-octobre, or,
nous avons eu de l'eau au moins tiède pour nos 2 à 3 douches
quotidiennes et les vaisselles malgré parfois plusieurs jours d'affilés
avec peu ou pas de soleil et des T° très fraiches. Bien sûr, ces
estimations au doigt mouillé ne peuvent pas permettre un vrai travail
de comparaison scientifique mais ce que j'attends à la base de cette
installation est qu'elle nous fournisse une quantité modeste mais
suffisante d'eau chaude sur la plus longue période possible.
Si on ajoute que, malgré 2 mois de juillet-août particulièrement
ensoleillés et chauds, nous n'avons pas eu de T° ballon supérieures à
75-80°, cela devrait donner des courbes annuelles très acceptables.
Et après???Raccordement
du second échangeur ballon sur la bouillotte trafiquée d'une ancienne
cuisinière... avec l'aide de Fabrice, grand manitou de l'antenne locale
de l'ADEME à qui nous devons aussi un énorme merci...
Je tiens aussi à remercier Roger Chane pour le compte-rendu détaillé
qu'il a fait de son installation Héliofrance de la 1ère heure.
