Ajout d'un radiateur sur CESI
et d'un réflecteur occultant
La chapelle basse mer 44
Par Armel Durassier chezarmel chez sfr.fr
Ajout d'un radiateur :
Après avoir installé un CESI à l'été 2013, je me suis aperçu que mon système pouvait produire plus que nécessaire durant la période de chauffe (notamment de mi-février à mi-avril). Dommage que la maison ne puisse profiter de cet excédent...Je souhaite donc compléter l'installation en plaçant un radiateur sur le circuit primaire. Ce radiateur aura sa place dans le salon (au dessus de la buanderie dans laquelle se trouve le CESI). Ce ne sera pas chauffage solaire de grande dimension bien sûr, mais ce qui sera pris au soleil ne le sera pas chez mon fournisseur d’électricité.
Il me faut donc dans un premier temps définir un schéma. Après avoir soumis ma problématique sur le forum, j'ai retenu la proposition d'un des membres (fotourefair, oui toujours lui...merci beaucoup Sylvain!). Il s'agit, d'un schéma qui implique la pose d'une seconde pompe. Ainsi à l'aide d'un régulateur adapté, le circulateur pour le radiateur et celui pour le stock d'ECS alterneront leur fonctionnement suivant les priorités et les seuils donnés.
En période de chauffe, le régulateur a pour consigne de donner la priorité au circulateur radiateur. Il tourne jusqu'à ce que la sonde (située dans les ailettes du radiateur) affiche 45° (par exemple), après quoi les capteurs chargent le stock ECS...et ainsi de suite. Sorti de la période de chauffe, seule la pompe ECS est active bien entendu.

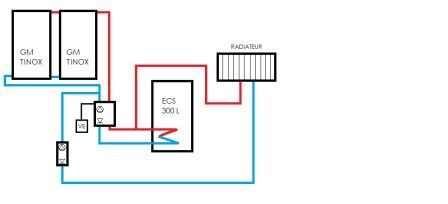

Voici le schéma retenu :
En juillet 2015, je me procure les pièces nécessaires :
Après quelques semaines de fonctionnement, cette nouvelle installation me satisfait, en revanche ce qui me plait beaucoup moins, ce sont mes raccords montés avec des joints gaz (bleus) qui suintent... Je m'en étais déjà aperçu sur les raccords les plus anciens datant de 2013, mais là, avec le temps et la multiplication des joints cela commence à faire beaucoup!
Je décide donc en janvier 2016 de refaire une bonne partie du circuit. J'apprends donc à braser tendre sur mon atelier à l'aide d'un petit chalumeau et de soudure étain. Après quelques petits morceaux de cuivre et raccords achetés pour m'entrainer, je réalise donc les nouveaux conduits, supprimant ainsi pas mal de raccords. Les joints sur les raccords restants sont remplacés par des joints plats en téflon (blanc). A ce jour (huit mois plus tard), pas de traces suspectes, je ne manquerai pas de dire sur le forum si ces joints sont valables dans le temps. Il me reste néanmoins trois anciens joints bleus sur l'installation que je devrai changer tôt ou tard (par ces mêmes téflons). Si dés le départ j'avais opté pour les bons joints, je me serais éviter pas mal de bricolage...
Quelques photos :

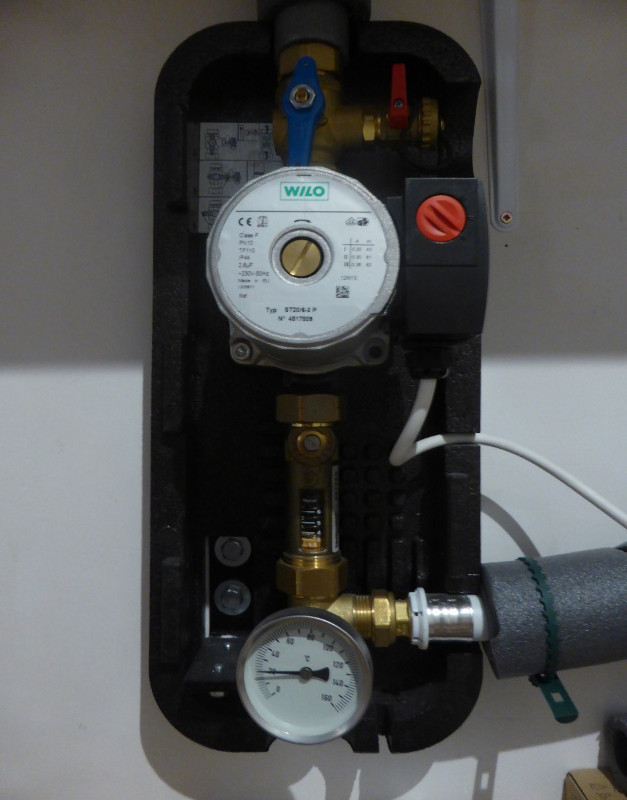

Pompe supplémentaire (avec régulateur de débit)

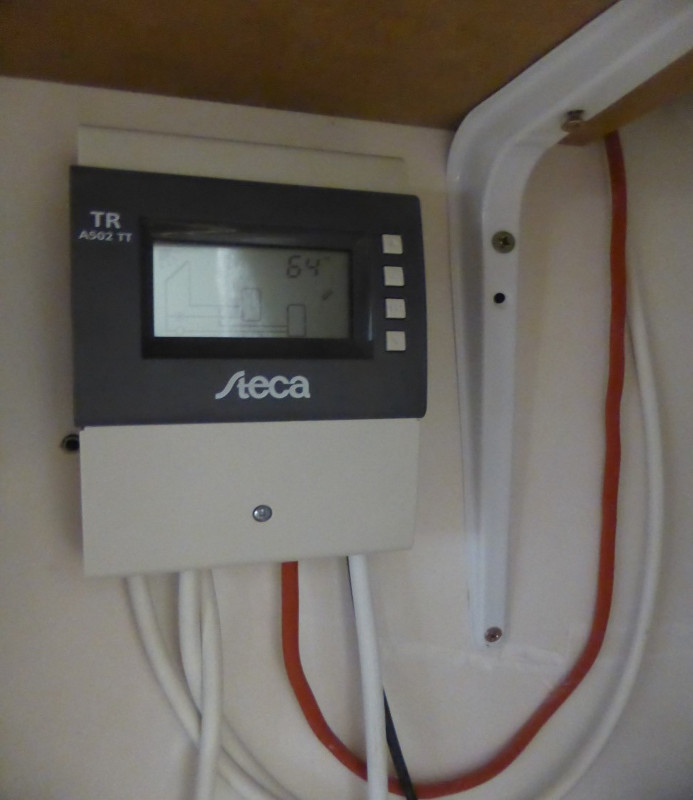

Nouveau régulateur (2 sorties)

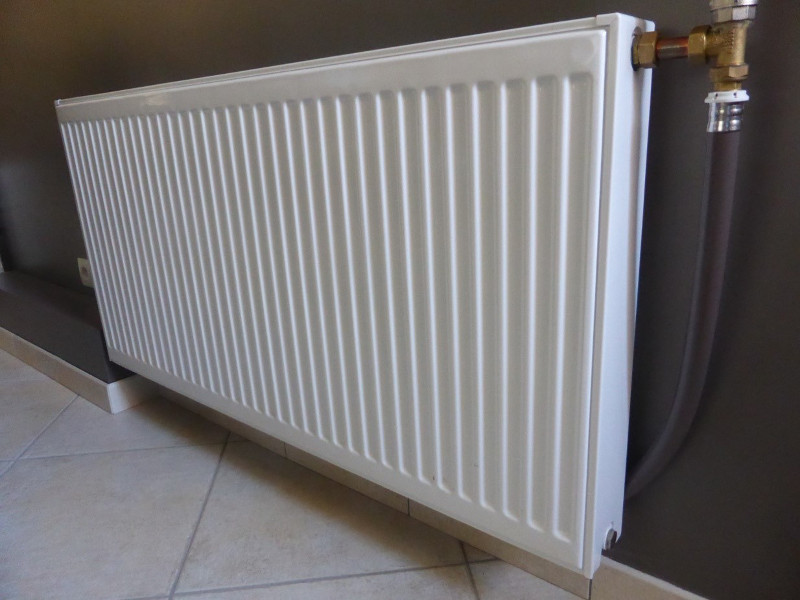

Radiateur (120cm x 60cm)
Ce montage est très largement inspiré du compte rendu de Georges Merlin (merci à lui).
Ce panneau est composé d'un cadre en bois, sur lequel sont vissées une plaque de pvc puis une couche de miroirs synthétiques. A l'origine je pensais utiliser une plaque d'alu ou d'inox, mais le poids m'en a dissuadé.
Je verrai à l'avenir si mon choix est judicieux (surtout en ce qui concerne la tenue dans le temps du miroir synthétique aux agressions climatiques). Bien qu'il ait une surface de 2,5m² (soit la moitié de la surface des capteurs) il ne couvre que 40% des capteurs une fois fermé.
N'ayant pas encore passé d'hiver avec ce panneau, je ne sais dire dans quelle mesure le réflecteur est efficace pendant cette période. Pour le coté occultant, par contre là, j'ai pu expérimenter (en complément de la recirculation nocturne). Suite à une absence de 15 jours bien ensoleillés de mi-juillet à début aout, la T° max capteur enregistrée : 87°. Donc ça marche, sans même que la fonction fin de chargement haute T° ne se soit activée à aucun moment.
Par curiosité, j'ai utilisé le coté réflecteur durant le printemps et l'été lors de journées maussades, et la collecte est assurément augmentée. Mais n'ayant pas de comparaisons chiffrées exactes, avec et sans réflecteurs dans les mêmes conditions (nébulosité, T° extérieure, T° de départ du stock...etc), je ne peux donner de taux d'efficacité...
Quelques photos :

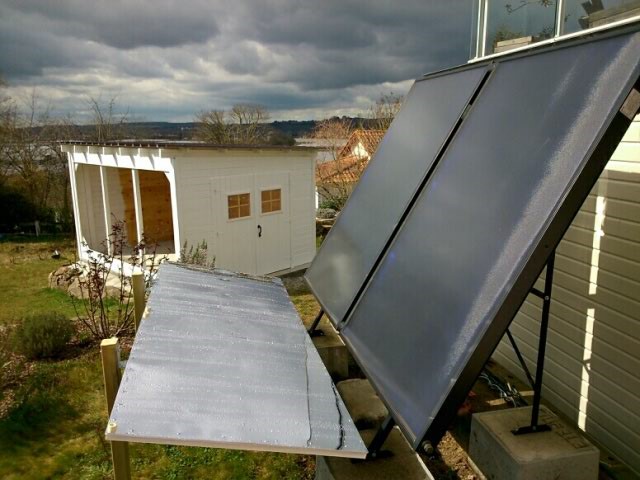

Réflecteur ouvert

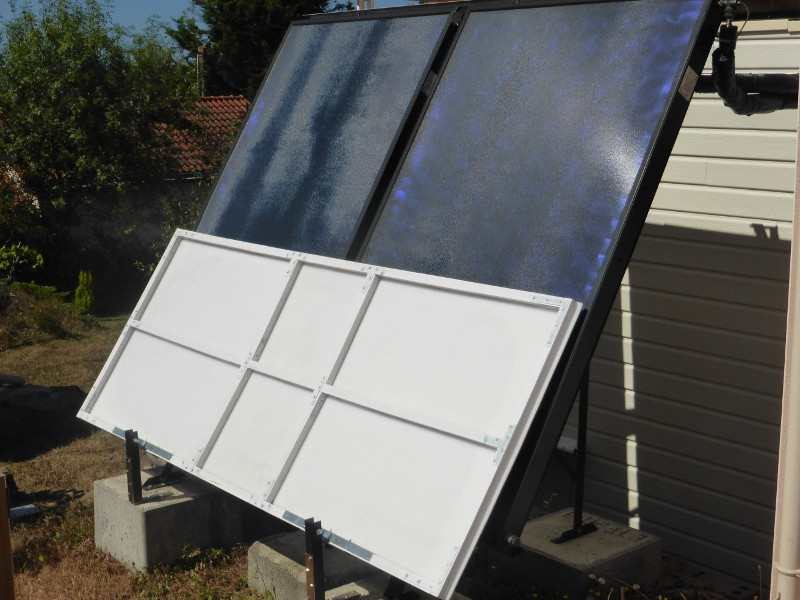

Réflecteur fermé

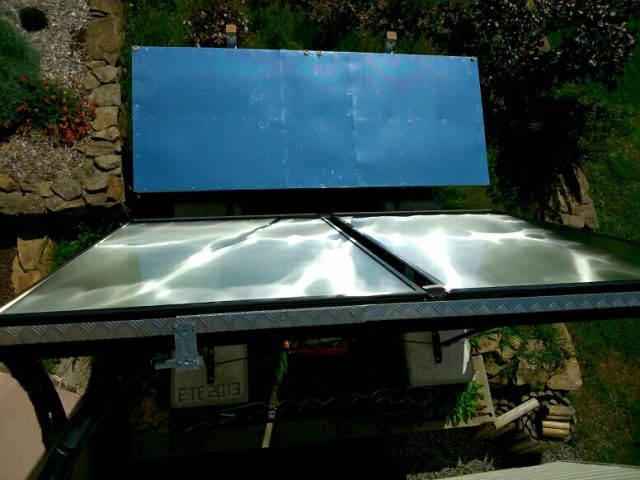

Ouvert sans réflexion

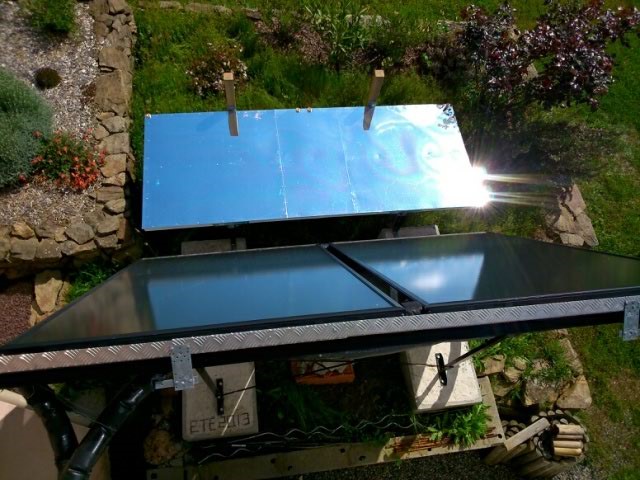

Ouvert avec réflexion
MERCI A L'APPER ET SES MEMBRES !!!
Retour sommaire En
pratique
- Un radiateur en acier
- Une station solaire 1 voie avec circulateur et régulateur de débit (afin de pouvoir ajuster le débit indépendamment de la branche ECS).
- Un régulateur pouvant gérer deux pompes (et une sonde supplémentaire pour le radiateur)
- Du multicouche et quelques raccords
Après quelques semaines de fonctionnement, cette nouvelle installation me satisfait, en revanche ce qui me plait beaucoup moins, ce sont mes raccords montés avec des joints gaz (bleus) qui suintent... Je m'en étais déjà aperçu sur les raccords les plus anciens datant de 2013, mais là, avec le temps et la multiplication des joints cela commence à faire beaucoup!
Je décide donc en janvier 2016 de refaire une bonne partie du circuit. J'apprends donc à braser tendre sur mon atelier à l'aide d'un petit chalumeau et de soudure étain. Après quelques petits morceaux de cuivre et raccords achetés pour m'entrainer, je réalise donc les nouveaux conduits, supprimant ainsi pas mal de raccords. Les joints sur les raccords restants sont remplacés par des joints plats en téflon (blanc). A ce jour (huit mois plus tard), pas de traces suspectes, je ne manquerai pas de dire sur le forum si ces joints sont valables dans le temps. Il me reste néanmoins trois anciens joints bleus sur l'installation que je devrai changer tôt ou tard (par ces mêmes téflons). Si dés le départ j'avais opté pour les bons joints, je me serais éviter pas mal de bricolage...
Quelques photos :
Pompe supplémentaire (avec régulateur de débit)
Nouveau régulateur (2 sorties)
Radiateur (120cm x 60cm)
Réflecteur-occultant :
Au printemps, à la faveur de quelques jours de congés, je mets en place un panneau basculant à l'avant des capteurs. Ce panneau suivant sa position fait office soit de réflecteur (augmentant l'insolation des capteurs) soit d'occultant (bridant la collecte en cas d'absence prolongée, notamment en été) ce qui limite l'utilisation de la recirculation nocturne.Ce montage est très largement inspiré du compte rendu de Georges Merlin (merci à lui).
Ce panneau est composé d'un cadre en bois, sur lequel sont vissées une plaque de pvc puis une couche de miroirs synthétiques. A l'origine je pensais utiliser une plaque d'alu ou d'inox, mais le poids m'en a dissuadé.
Je verrai à l'avenir si mon choix est judicieux (surtout en ce qui concerne la tenue dans le temps du miroir synthétique aux agressions climatiques). Bien qu'il ait une surface de 2,5m² (soit la moitié de la surface des capteurs) il ne couvre que 40% des capteurs une fois fermé.
N'ayant pas encore passé d'hiver avec ce panneau, je ne sais dire dans quelle mesure le réflecteur est efficace pendant cette période. Pour le coté occultant, par contre là, j'ai pu expérimenter (en complément de la recirculation nocturne). Suite à une absence de 15 jours bien ensoleillés de mi-juillet à début aout, la T° max capteur enregistrée : 87°. Donc ça marche, sans même que la fonction fin de chargement haute T° ne se soit activée à aucun moment.
Par curiosité, j'ai utilisé le coté réflecteur durant le printemps et l'été lors de journées maussades, et la collecte est assurément augmentée. Mais n'ayant pas de comparaisons chiffrées exactes, avec et sans réflecteurs dans les mêmes conditions (nébulosité, T° extérieure, T° de départ du stock...etc), je ne peux donner de taux d'efficacité...
Quelques photos :
Réflecteur ouvert
Réflecteur fermé
Ouvert sans réflexion
Ouvert avec réflexion
MERCI A L'APPER ET SES MEMBRES !!!
