Notice de montage capteur sunrain groupement APPER

Tout d’abord identifier les morceaux nécessaire,

Un collecteur, un jeu de déflecteurs, un colis de renfort aluminium, un paquet de vis , de joint, un rail de positionnement tube.

Pour commencer,

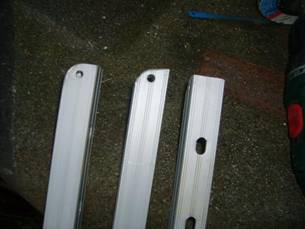

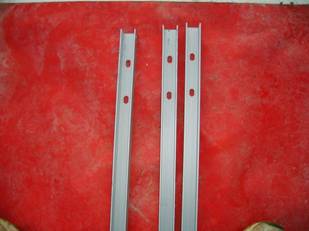

Trouver les 3 plus grand morceaux en aluminium, afin de les modifier, suivant la photo, attention au sens, ces 3 tiges ont des perçages asymétriques, ne pas se tromper de coté. Arrondir les bords du coté ou les perçages sont le plus loin du bord.

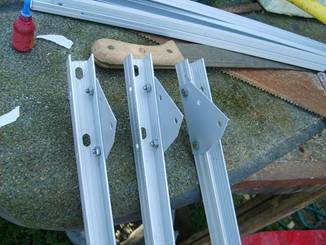

Ensuite fixer dans les trous les pieds, avec vis et écrou fourni, il est indispensable de coller chaque vis au frein-filet.

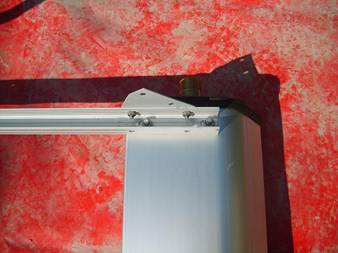

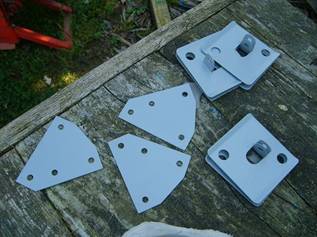

  De l’autre coté des fixer les platines .attention au sens… !

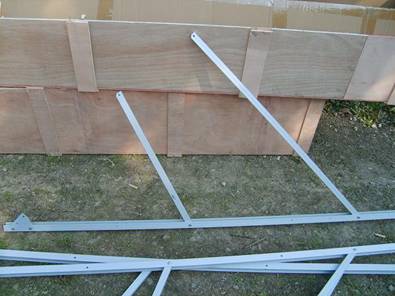

L’on peut désormais fixer les barres de renfort, afin de faciliter la mise en place finale. Le petit près de la platine, et le grand coté pied.noter la position des renforts, en partant du haut, deuxième et quatrième trou .

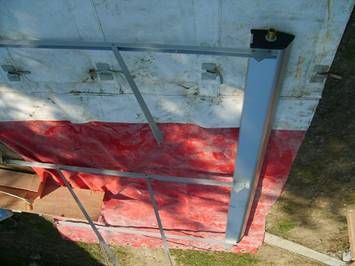

Maintenant l’assemblage est réalisé avec le collecteur.

Maintenant l’on fixe le deuxième montant., auquel on a préalablement fixé sont pied

D’abord une vis au centre, puis le reste des vis, en extrémité coté collecteur et sur le deuxième renfort.


Et ce pour les 3 montant. Attention, il existe un montant gauche et un droite, se reporter a la photo finale pour les identifier.

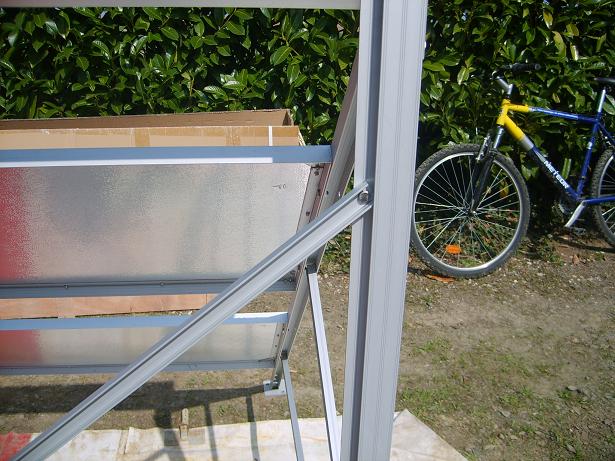

Exemple de pied arrière.

Il ne reste plus qu’a fixer les déflecteurs,

Rien de bien compliqué sauf, que certaines vis servent a la fois a fixer le renfort et le réflecteurs, un peu de patience, et de minutie vous permettront de mener a bien la mission. Laisser le capteur a plat par terre, le  temps de monter les réflecteurs, une fois relevé, c’est beaucoup plus compliqué.

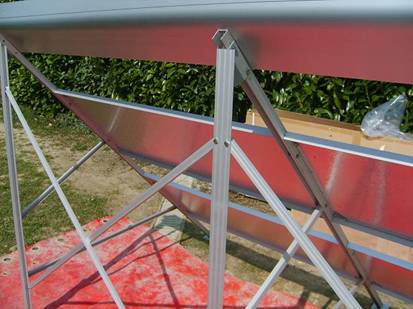

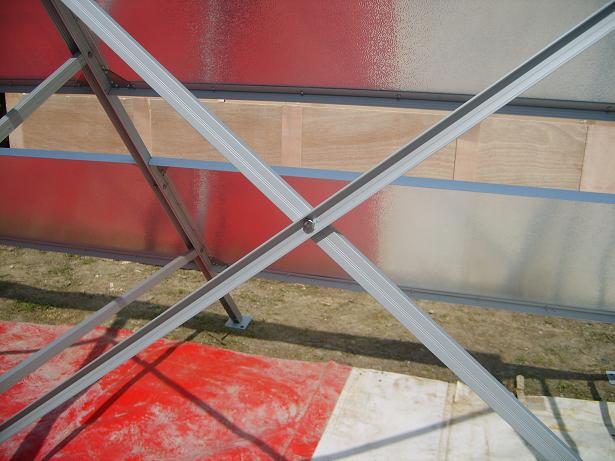

Pour finir, les croisillons raidisseur arrière,

Les assembler par le centre, et les fixer sur chaque coté,

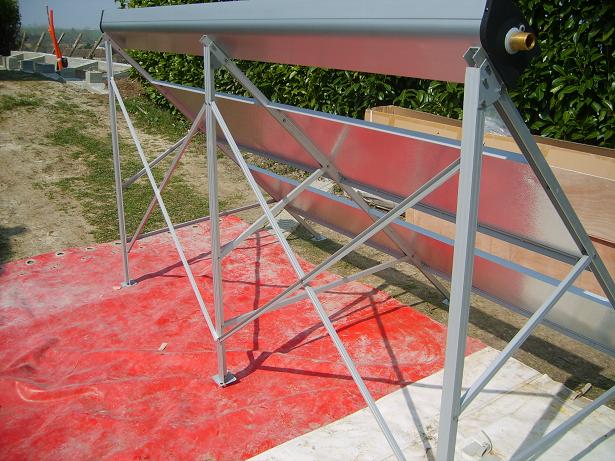

Respecter la planéité de l’ensemble.


Il est facile de réaliser le montage seul, il sera tout de même nécessaire d’être deux pour mettre debout le capteur.

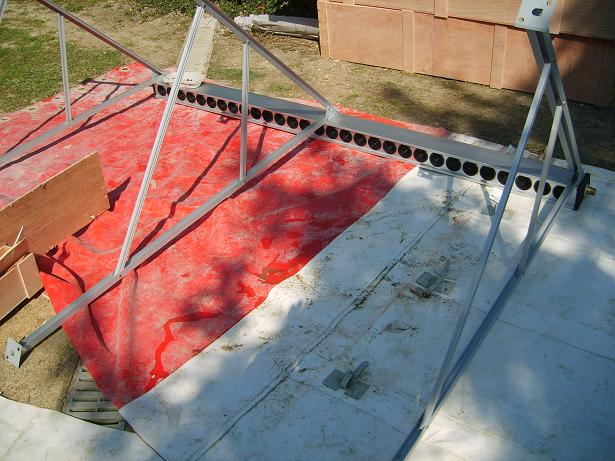

Et pour finir, le rail inférieur avec les cabochons pour les tubes. la position sera affinées à la mise en place des tubes, afin d’adapter la bonne longueur a celle des tubes.

bon montage à tous
