Auto-construire son CESI, Par  Franck Cornée
dep 35 ; VITRE
cornee.franck chez neuf.fr



Fabrication des capteurs solaires
capteur solaire en coupe

Matériel : pour 2 panneaux

Tube cuivre 20/22  4 longueur de 1.20 m environ
Tube cuivre de 10/12  24 longueurs de 1.90m
Tôle aluminium ep 8 dixièmes  1.17x0.60 qté 4absorbeur
Tôle aluminium ep 8 dixièmes  (chutes) habillage extérieur
Osb (bois) ep18 2.50x1.25 qté 3
 Laine de roche firerock ep30mm 10 plaques
Peinture noir mat (jelt ) 700°c 10 bombes
Verre 1.265x2.040 qté 2
Recouvrement vitre extérieur inox 1dixièmes
Divers 3 coudes dia 22 petits rayons raccord a brasé en ¾
1té dia 22  sortie pour purgeur et doigt de gant
2 Raccord trois pièces en ¾
Visserie inox, colle a bois, fond de pot peinture pour protection bois (bleu)
Joint type fenêtre, silicone ext.
Régulation interrupteur différentiel conrad


tôle
soudure pipes
détail soudure
hydraulique capteur
outils réalisation nourrice

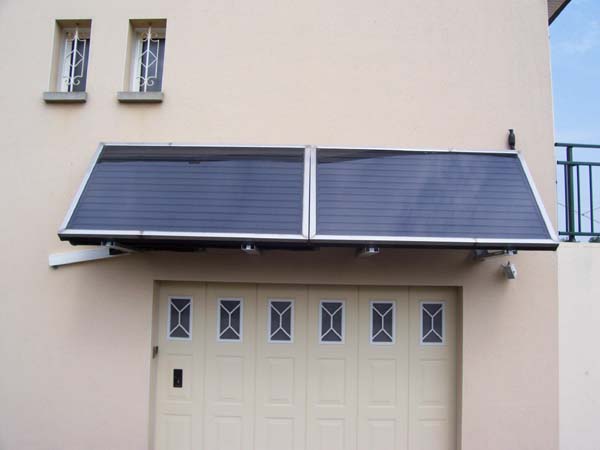

au final
  Réalisation de l’absorbeur

Tube cuivre 20/22  4 longueur de
Traçage perçage et extrusion  des tube de dia22  dia des trous après opération 14mm (entre axe 90.76mm) voir photo
Découpe des tubes de dia12 recuire les 2 extrémités passé en dia supérieur
Avec la pince a emboîture
Assemblage  posé le tube de dia12 un dans le collecteur de dia22
Penser a retenir celui-ci a l’aide d’un rond de dia inf a 20 voir photo
Après assemblage éprouvé la tubulure faire une recherche de fuite éventuelle
Préparer les cavaliers qui permettrons l’assemblage de la tôle alu sur les tubes cuivre nbre de cavalier 508 fil électrique de dia2.5 (voir schéma)

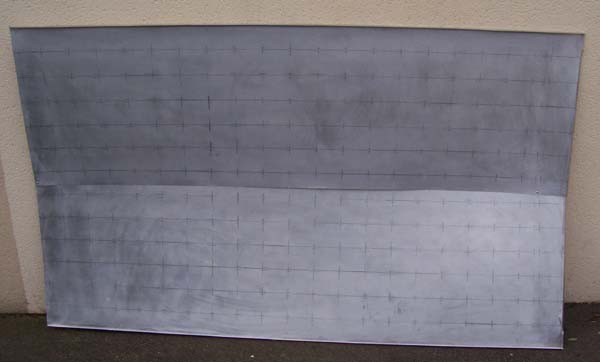

Pliage des tôles alu 1cm pour donner de la rigidité traçage et perçage des 1016trous dia2 voir photos
Peindre les parties en contact avant sertissage (entre la tôle et le dessous du cuivre attention corrosion)
Peindre la totalité des 2 faces de chaque panneaux
 Réalisation du caisson en OSB (triply)

Les dimensions extérieures finis du bois sont 1275x2050
Les dimensions du fond du caisson sont 1250x2025
Les dimensions extérieures des cotés sont 83x18  voir schéma
Assemblage par colle et vis, perçage a la scie cloche pour passage des tuyauteries de l’absorbeur, peinture de l’ensemble pour protection.

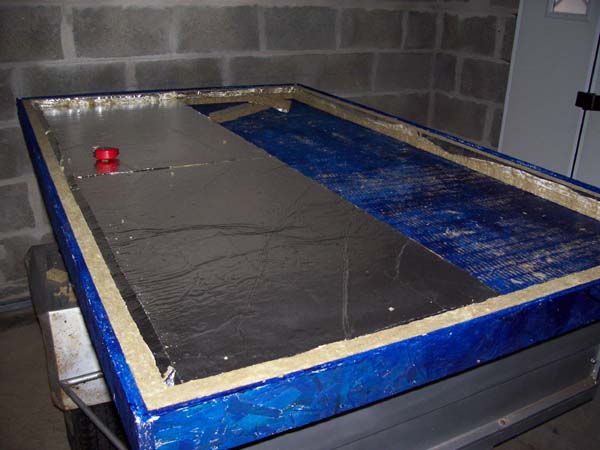

Pose de l’isolant et des supports absorbeurs


 Réalisation du ballon

 Ballon de récupération (atlantic ) posé au sol d’origine c’est ballon ont l’avantage d’avoir une trappe de visite en bas et la résistance sur le cote existe en 150 ,200 ,300litres
Récupérer deux supports muraux sur un autre ballon même marque
Assemblage des supports et rivetage pose de sangle type 500kgs
Fabrication de deux trappes en inox (merci le tôlier MARCO)
Mise en place de 23 mètres de 16/14 cuivre recuit
Entré serpentin ce fait par la sortie eau chaude origine et la sortie serpentin ce fait par la trappe en bas du ballon
La difficulté majeur reste le passage du serpentin malgré la trappe sur le coté .soudure du raccord en bas du serpentin pour la partie haute il suffit de faire un collet battu avec un joint de chaque coté
Pour la sortie eau chaude il faut faire une canne en cuivre 16/14
Et sortir sur la trappe du coté voir PHOTO


 Réalisation de la régulation

Régulation interrupteur différentiel CONRAD  a assembler soit (voir photo) pour le doigt de gant sur le ballon j’ai utilisé une vieille pt100 que j’ai vidé de façon a pouvoir mettre le composant KTY 10 du kit
Coté panneaux je l’ai réalisé avec du cuivre


Réalisation du kit hydraulique

Circulateur de marque salmson type MXL 30-25p
Mise en place d’un clapet anti retour a la sortie du circulateur
Pose de vanne entrée et sortie pose d’un manomètre pour contrôle delta p
A la sortie des panneaux fabrication et pose d’un dégazeur
Assemblage d’un vase d’expansion et d’une soupape de sécurité




Circulation entre les 2 ballons

Voir schéma de principe la circulation entre les 2 ballons me permet le transfert lorsque le ballon solaire est « trop chaud »de passer la totalité de son volume dans le ballon existant de la chaudière permettant ainsi de capter un maximum d’énergie  encore disponible  et pour éviter la surchauffe (au cas où)  il me suffira de piloter le circulateur
De la production eau chaude de la chaudière pour basculer le surplus de calories vers le corps  en fonte de la chaudière.


 Résultats:

Consommation de ma chaudière sur les trois hivers passé avec production eau chaude

Temps de fonctionnement  600heures par an en moyenne
Consommation sur les 3 hivers et production eau chaude

Le 21/9/04 1400litres plein de la cuve

Le 24/8/05 1164litres plein de la cuve essai économiseur

Le 25/8/06 1220litres plein de la cuve

Aujourd’hui il me reste environ 300litres soit une consommation totale de 3484litres

Le compteur affiche 1602 heures de fonctionnement  ce qui me donne une consommation de

2.17li/he  si j’arrive à supprimer environ 80heures de fonctionnement de la chaudière

Soit 175litres a 0.634euros  110euros par ans il me faudra 8 ans environ car le prix de revient de mon installe est de 800 euros
 Affaire a suivre  il faudra déduire les heures de fonctionnement des circulateurs  actuellement le circulateur « solaire totalise «  255heures


Annexe: Procédure d’étalonnage de l’interrupteur différentiel Conrad

 1) mettre sous tension la platine attention tension entre 10V et 15V    continu, sur la carte le connecteur  F1 correspond à la sonde
 ballon et le connecteur F2 correspond à la sonde panneaux

2)  à l’aide du thermomètre mesurer la température ambiante de la pièce

3) la sonde du ballon connecteur  F1  sera donc à température ambiante

4) prendre un récipient mettre de l’eau tiède +40°C environ

5) plongé la sonde d’un thermomètre électronique et la sonde F2 sonde panneaux et son doigt de gant dans l’eau en même temps

6)  contrôler la monter en température du thermomètre lorsque celui-ci atteint le delta T souhaité régler le potentiomètre p1  d’ajustage pour enclencher l’interrupteur  différentiel

7) sortir le thermomètre et la sonde du récipient contrôler la descente en température pour voir le point de déclenchement de l’interrupteur différentiel

8) répéter l’opération 6 et 7 jusqu’au réglage souhaité

9) exemple température ambiante mesuré +19°C delta T souhaité +10°c lorsque que le thermomètre et la sonde sont plongé dans l’eau le thermomètre devra indiqué +29°C plus ou moins 1°C pour obtenir le point  d’enclenchement  de l’interrupteur différentiel
