FAIRE SOI-MEME SON CHAUFFAGE PISCINE

Par Gérard CHOLLET

Saint Maximin la Sainte Beaume 83

g.e.chollet chez wanadoo.fr


1- DESCRIPTIF COMPOSANTS

        A-Pompe avec kit aspiration et raccords
        B-Couronnes de tuyau PVC Noir 13x16 -  350 m
        C-Raccords droits et coudés pour tuyau, colliers
        D- Temporisateur si possible digital  ex: Tibelec 56421
Puissance Pompe  :  800 à  1000 watts
Fonctionnement quotidien  167 mn soit  2 h 47
Consommation  2,33Kwh par jour  à 0,11 le Kwh  soit 0,26€  par jour de chauffe

2 - COUT  ( en 2008 )

     Achats
        A- POMPE selon modèle   50 à 100,00€
        B - TUYAUX                    47,00€
        C - RACCORDS                7,00€
        D -TEMPORISATEUR     10,00€
        E - COLLIERS                    2,00€
        F – MATÉRIEL POUR Caissons (Tasseaux, PVC, Toile sombre )

        Aujourd’hui   TOTAL   Moins de  400 €

PHOTO  ci-dessous   Première version






3 - RENTABILITÉ

Vous possédez une piscine et chez vous le soleil est gratuit.
Et si pour moins de 400 €  vous pouviez gagner 2 mois d’utilisation par an dans une eau toujours agréable ?
Cela est possible en installant vous même un chauffage solaire.
Très économique et simple à monter , il vous suffit d’une surface libre de quelques mètres carrés au sol ou sur un toit.
En moins d’un week-end vous serez  prêts à  gagner les degrès gratuits dispensés par le soleil qui rendront l’usage de votre piscine beaucoup plus agréable en début et fin de saison.

Exemple de réalisation .
Kit installé et utilisé en 2005 , 2006 et 2007, améllioré en 2008
Piscine 10 m x 5 m Volume 80 m3 environ, protection par bâche à bulles
Exemple Saison 2006
Mise en chauffe solaire le 19 Avril, température eau 13,2°
température ambiante le matin variant cette année de 7 à 15 ° en cette période, soleil souvent voilé
PREMIER BAIN  - le 8 Mai  eau à 25-26°
Bains quotidiens depuis cette date dans une eau dépassant depuis le 1er Juin 27°
( Nous avons arrêté le chauffage à 29° dès le 20 Juin )

    Observation
Lors d’un test le 15 Juillet 2006  la température de sortie du Kit a été mesurée  à 62,2°c
Attention aux brûlures.

4 - MODE OPERATOIRE

    Le système  est totalement indépendant du circuit de filtration de votre piscine. Il comporte une pompe à alimenter en 220 volts dont l’aspiration sera disposée dans la piscine ou dans un skimmer et le refoulement également disposé à l’identique. Les galettes réalisées à plat en tuyau type irrigation 13x16 noir ( photo) sont réunies entre-elles, la première alimentée par la pompe, la dernière  retournant à la piscine, les galettes peuvent être disposées au sol ou sur un toit et évidemment au soleil.
    Le matériel  est rustique et simple. Hormis la pompe qui est garantie par son constructeur, les réparations pourront être effectuées  par tout utilisateur un minimum bricoleur et seront du domaine du raccordement de tuyaux d’arrosage. Le tuyau noir  est disponible dans tout magasin de bricolage ou jardinerie. Après réalisation, rien ne vous empêche d’améliorer le système en multipliant les galettes. Veillez toutefois à ne pas dépasser les capacités de pompage de la pompe surtout si l’ensemble se situe en hauteur sur un toit. De mème, la protection des galettes par un matériau transparent (traité anti UV ) apportera plus de calories surtout les jours de vent, mais complique un peu le système.
    Les plages de fonctionnement du temporisateur sont données à titre indicatif  à la suite de notre expérience.

    Outillage à prévoir
Clefs diverses ou clef à molette pour monter les raccords sur la pompe.
Tournevis pour serrer les colliers.
Fil de fer plastifié diamètre 1 à 1,5 mm pour réaliser les galettes.
Pince coupante,
Quelques mètres de tuyau d’arrosage pour liaison pompe/galette et galette/piscine.

Monter les raccords sur la pompe.
Monter l’ensemble d’aspiration sur la pompe.
Monter le tuyau d’arrosage sur la pompe.
Fabriquer les couronnes en enroulant, à plat (sur une table de jardin par exemple) le tuyau noir, en partant du centre selon un diamétre d’environ 30 à 40cm ( si le tuyau est stocké au soleil, le rayon de courbure sera plus petit ). A l’aide de 4 fils de fer plastifiés attacher à chaque tour le tuyau sur le tour précédent afin de réaliser une galette plate.
À la fin, laisser dépasser 1 mètre qui servira à la jonction avec la galette suivante.
Les galettes réalisées, les installer sur une surface horizontale plane, orientée au sud si possible dans le cas d’un toit, (Afin d’améliorer le rendement, vous pouvez les disposer sur une bâche en PVC noir ), raccordez les galettes  (raccords droits et coudés)
Mettre l’aspiration en place dans la piscine, le refoulement également. Brancher la pompe sur le temporisateur, lui même sur une alimentation 220V. Amorcer la pompe, mettre en route.


ASTUCE

Lorsque vous ajouterez de l’eau dans votre piscine, utiliser le kit pour la chauffer. Pour cela incorporer un jeu de raccords  rapides entre la pompe et la première galette, et munissez le tuyau de remplissage du même type de raccords. Règlez le débit en fonction de l’ensoleillement et n’oubliez pas de ré-amorcer la pompe avant nouvelle utilisation.

ATTENTION

Malgré tout le soin que vous pourrez apporter au montage, une fuite intempestive est toujours possible. Veillez à ne pas laisser le système en fonctionnement lors de vos absences de longue durée afin de ne pas vider votre piscine !

Temporisation

Grace à un temporisateur digital 20 plages (Timer 2000 Tibelec 56421)  l’eau est chauffée toutes les 15 minutes  pendant 5 mn  puis 6, puis 7, etc ...de 9H à 13 h  puis durée décroissante de 13h à 19h lorsque l’ensoleillement décroît  afin de toujours apporter un maximum de calories dans un minimum de temps.


Amélioration 2008

Afin de limiter le refroidissement dû à l’action du vent ( mistral ) fréquent en notre région, Quatre galettes ont été incorporées dans des caissons d’environ 1 m2 sur 40mm de hauteur réalisés avec des tasseaux de bois, l’intérieur habillé de toile plastique traitée anti UV et le dessus recouvert de PVC transparent traité anti UV (achat grandes surf de bricolage).

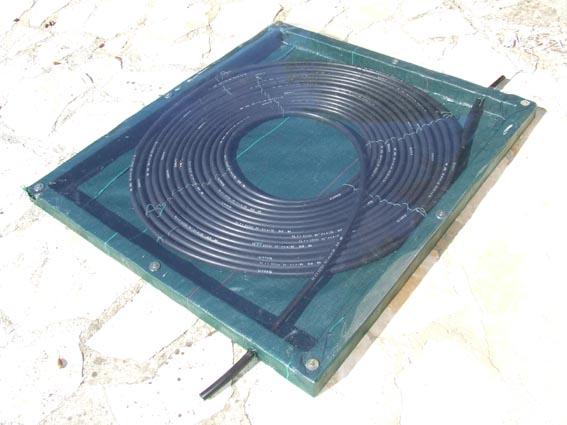

CAISSON


Résultats

Bien meilleur rendement, l’eau arrive à atteindre en statique 72° en Avril au soleil du sud
Premiers bains 25 et 26 Avril l’ année 2008

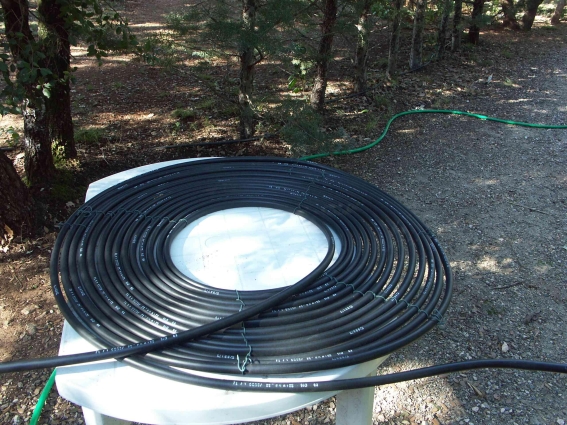

FABRICATION D’UNE GALETTE
