le début ...
Caractéristiques configuration
Orientation des capteurs :sud
inclinaison : 45° (pas assez de place pour les mettre à
60°)
2x2.48m² capteurs plans Solimpeks 2510 tinox raccords en 12 (groupement
APPER)

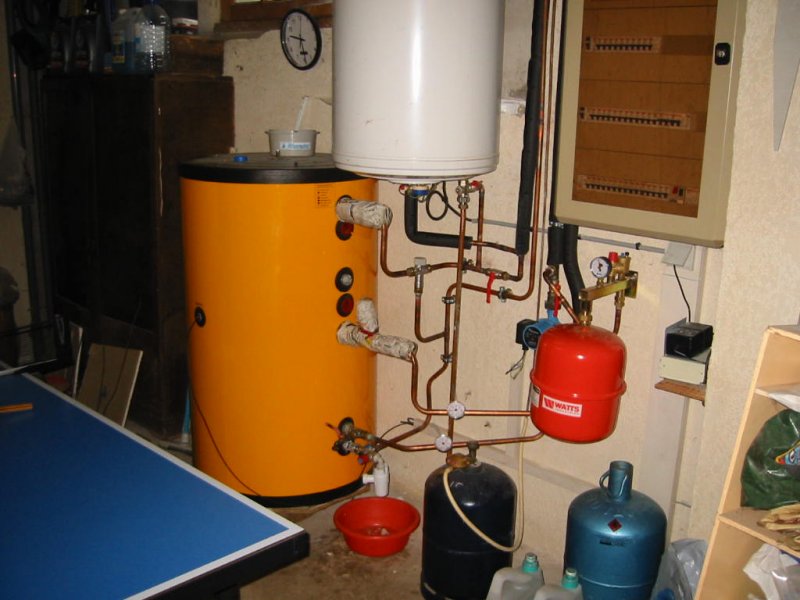

1 ballon double échangeur 350 litres (un seul échangeur
utilisé pour linstant) (groupement APPER)
1 ballon électrique déjà en place 200 litres monté
en série avec le ballon solaire
Longueur circuit primaire : 50 m aller retour en tube cuivre 16/18
et raccord sphéro conique (pas de joint)
réglage pression circuit primaire : 2bars
dénivellé point haut capteur _ point milieu ballon environ
6 mètres
Régulation minimale 2 sondes KTY de chez CONRAD
vase d'expansion :18 litres 1.5 bar
Mise en fonctionnement :juillet 2007
Bilan fonctionnement
Juillet et Aout 2007 : autonomie quasi complète,la température
du ballon est montée au maximum à 75°,pas de surchauffe
Septembre et octobre 2007 en autonomie complète (ballon électrique
court circuité)
Décembre 2007:elle varie 15 à 45° (jai encore quelques
parties du circuit non isolées correctement)
Réalisation
J'ai choisi le cuivre écroui en barre de 5m, j'ai donc appris
à recuire, cintrer (cintreuse manuelle).
Je n'ai pas voulu prendre le risque avec le PER, le circuit primaire
passe dans une chambre, les capteurs sont au dessus de nos têtes
sur la pergola.
La brasure cuivre sur cuivre pour associer les barres se fait facilement
avec un chalumeau gaz classique. La soudure des raccords en laiton nécessite
un poste oxygène acétylène.
Bilan financier
- 2capteurs:2X360= 720€
- ballon: 680€
- forfait transport groupé APPER:40€
- 1 tôle 2000x1000 galva épaisseur 2.5 pour support capteur:55€
- soupape sécurité ballon:15€
- circulateur: 60€
- clapet anti retour: 30€
- liquide antigel (liquide refroidissement voiture) Mono Propylène
Glycol 20 litres : 30€
- ensemble raccord circulateur: 13€
- régulation en kit: 17€
- cuivre 50 m en 16/18 écroui: 300€
- isolation insultube fendu avec adhésif 50 m épaisseur
13: 50€

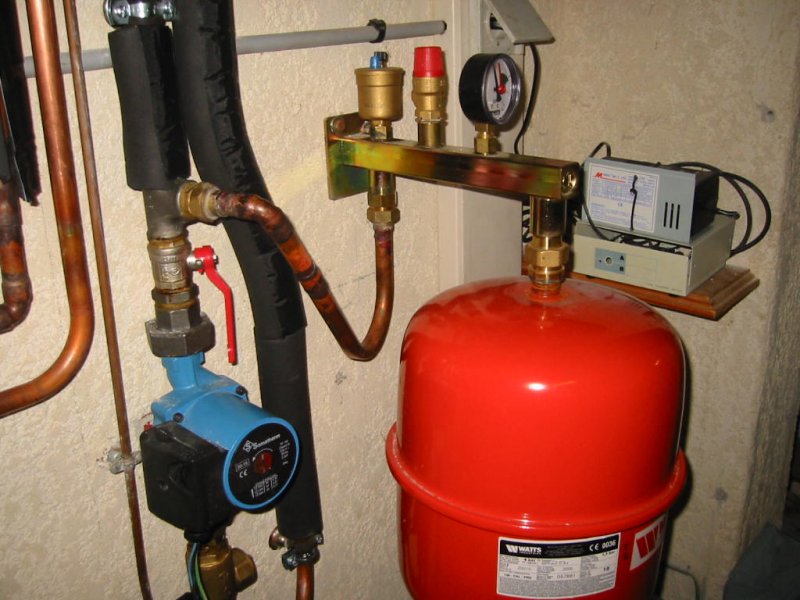

- ensemble vase expansion,soupape,manomètre:87€
- vanne thermostatique (mitigeur):46€
- 3 points de purge du circuit primaire constitué de : 2 raccords
(3pièces sphéro coniques), un t mâle, une vanne, un
purgeur auto soit: 3x20 = 60€
- 2 raccords diélectriques sur ballon:20€
- 2 liaisons entre capteurs constituées de deux raccords 3 pièces
sphéro coniques:2x2x3= 12€
- ensemble équipement du ballon (bouchon mamelon):25€
+des vannes, té cuivre, manchon cuivre, raccord , cheville
collier de fixation, filasse, pâte à joint etc: 100
€
soit environ 2400 € et du boulot en perspective.
Remarque: Attention
où vous achetez votre matériel, ça vaut le coup de
faire faire des devis et pour celà il faut faire le schéma
du circuit avec le détail de tous les composants.
exemple: le raccord sphéro conique 3 pièces dia 18 varie
de 2.1 à 3.9 € et c'est pareil pour tout le matériel

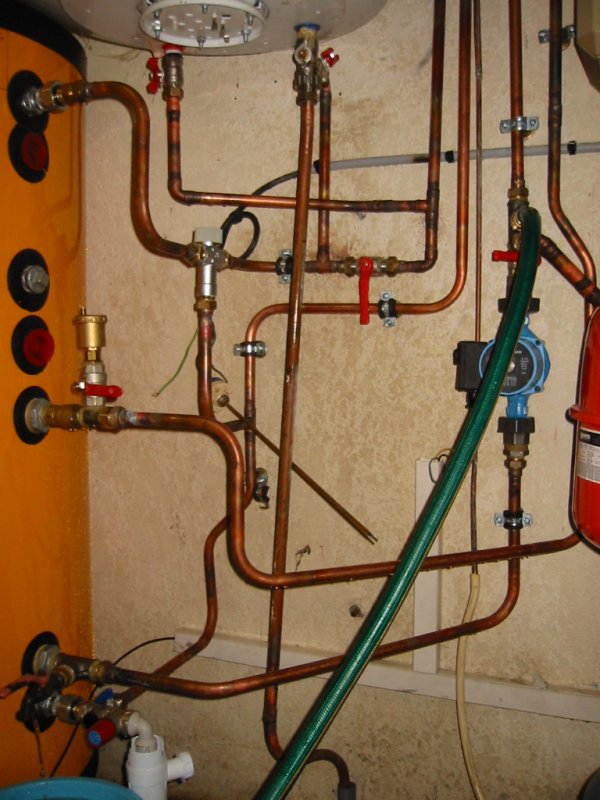

Circuit primaire:

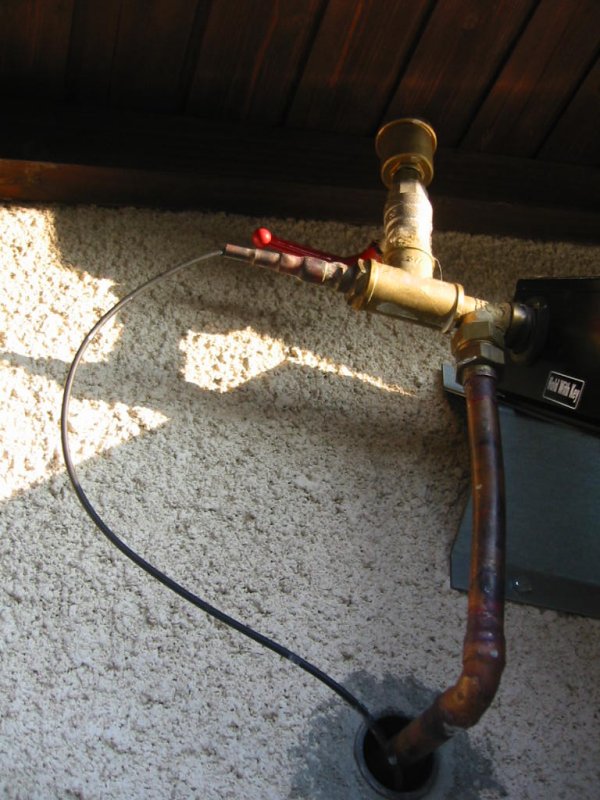

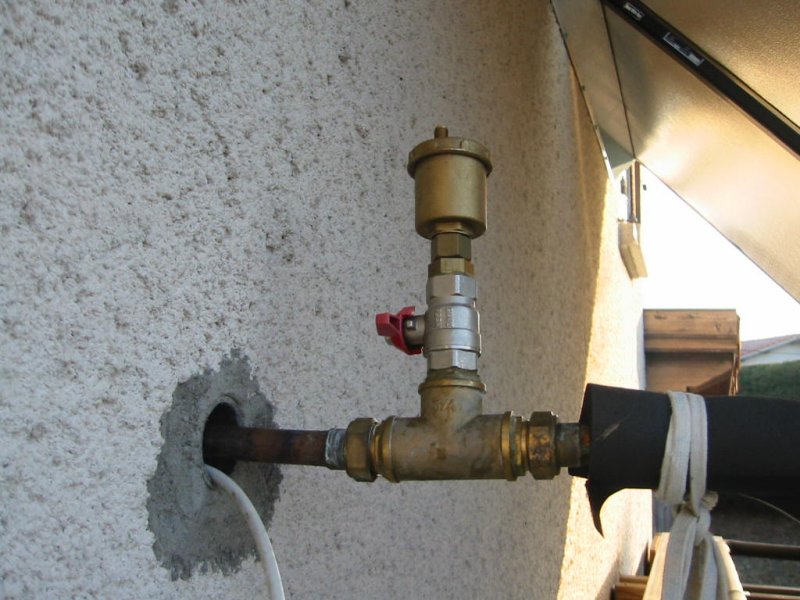

Il comporte trois points de purge comme mentionné dans le bilan

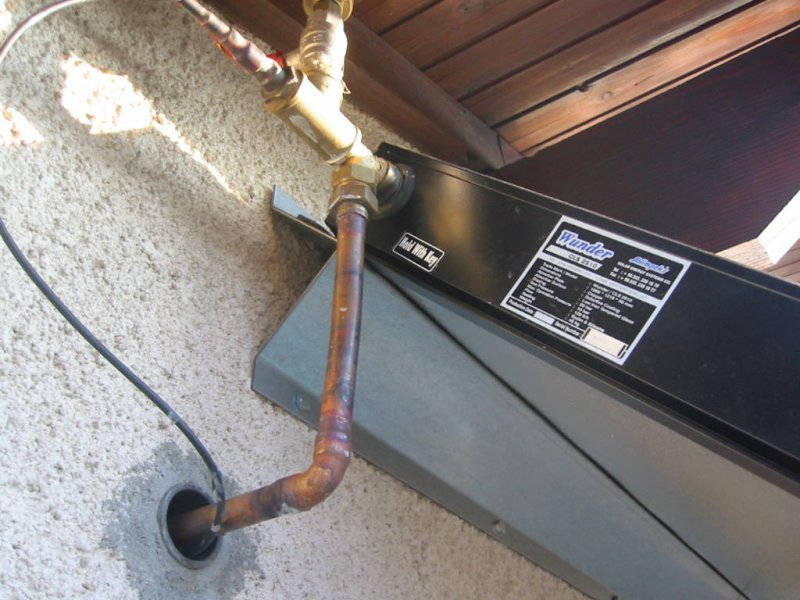

financier. Un au point haut du circuit à la sortie chaude des capteurs,
un à l'entrée chaude du ballon aprés la lyre anti
siphon, un autre rendu nécessaire à cause d'un passage en
hauteur incontournable. Je ne sais pas si les deux derniers points de purge
sont indispensables en tous cas la purge du circuit se fait en 5 minutes.
La lyre anti thermosyphon empèche la circulation de chaleur en
sens inverse, elle se place à l'entrée de l'échangeur,
attention de bien la dimensionner, la mienne ne fonctionne pas toujours
bien (10 fois le diamètre = 200mm). J'ai l'intention de la passer
à 300mm.
Dimensionnement:
pour le diamètre des tubes cuivre du circuit primaire, je me
suis basé sur une perte de charge de 20 mm de CE/mètre préconisé
sur le site de Hervé Silve.
Le débit nominal d'un capteur est de 2l/min soit 4litres/min
pour deux capteurs montés en parallèle (capteurs relié
cote à cote).
Le diamètre intérieur de 16 donne une perte de charge
de 12.7 mm de CE/m et 23.8 mm de CE/m pour le diamètre 14. J'ai
donc choisi le diamètre 16 compte tenu de la longueur importante
du circuit.(site pour le calcul www.pressure-drop.com)
Ce choix conditionne le choix des raccords (3/4 de pouce) pour ne pas
diminuer la section de passage.
Reste à vérifier le débit réel donné
par le circulateur.
Le volume du ballon a été un peu surestimé mais
j'ai le projet de chauffer un bureau à proximité en utilisant
le deuxième échangeur pour prélever de l'énergie
et la distribuer dans un radiateur ou un plancher chauffant (15 m²)

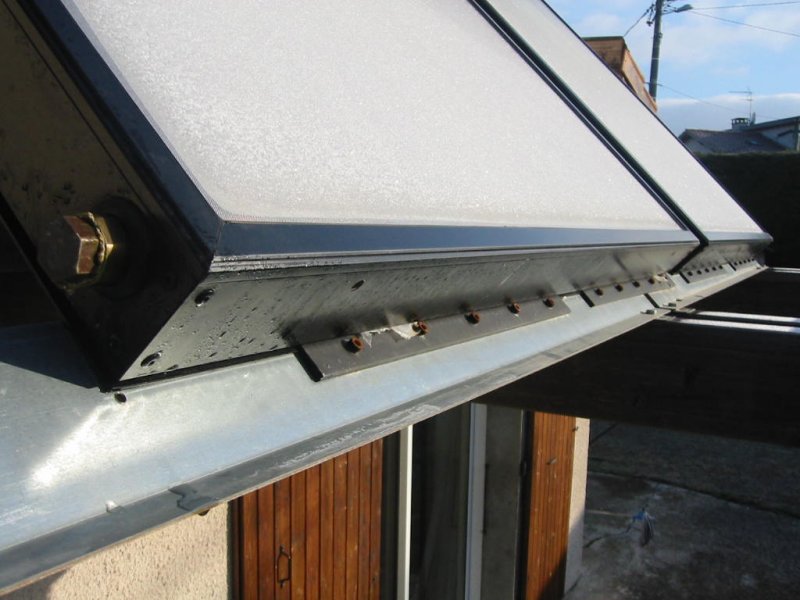

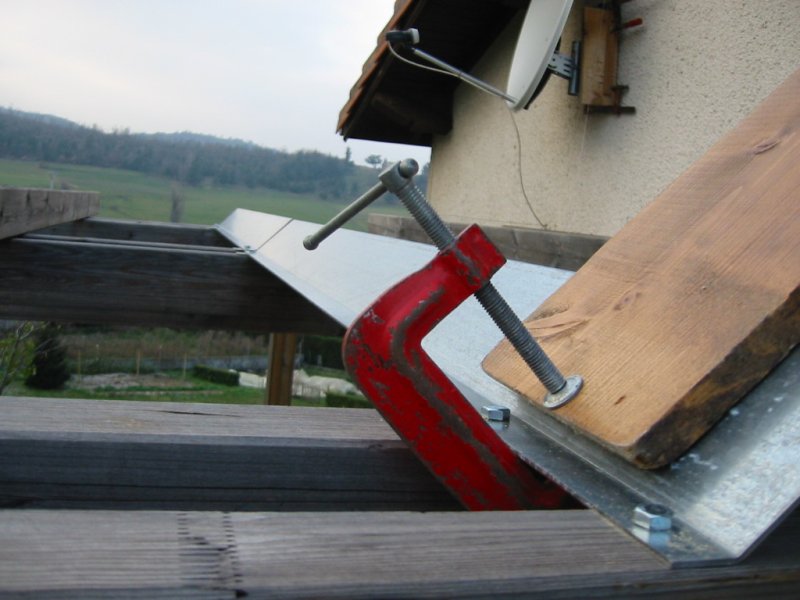

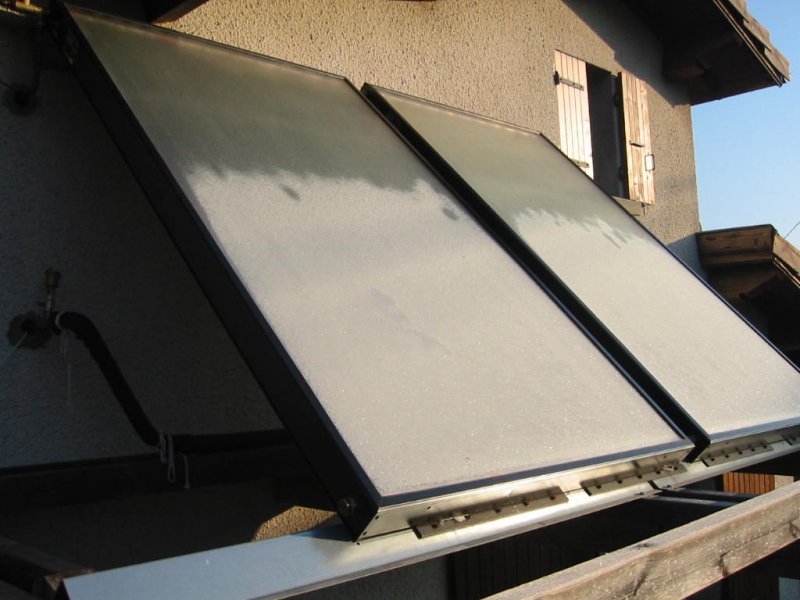

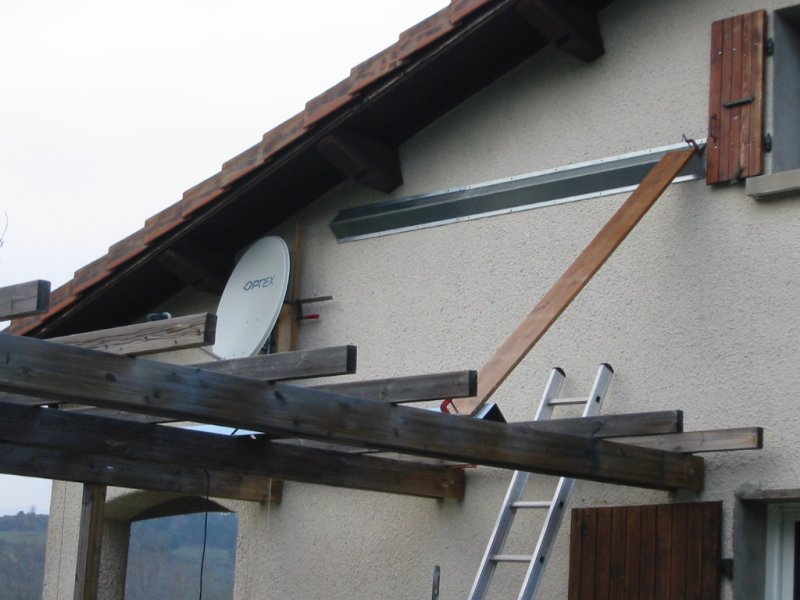

Les capteurs sont pincés sur un profil acier galvanisé
plié d'épaisseur 2.5 qui assure une grande rigidité
à l'ensemble, une trés bonne idée de Daniel I....
que je remercie au passage.
