Chauffe-eau solaire au Mali, Bamako

En auto construction avec des artisans du coin en janvier, février 2009.

Guy CATALO     ggcatalo chez gmail.com

http://solaire.pechdusouc.fr/

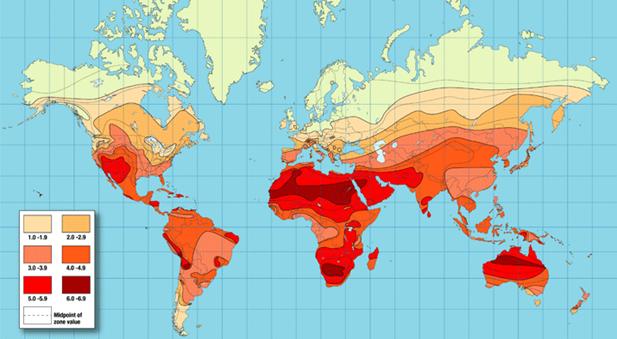

soleil




Le projet d'alimenter en eau chaude les salles de bains de l'auberge était en gestation depuis quelques années ; au fil de voyages et de logements dans des établissements variés en Afrique et en Amérique du Sud ( ou l'eau chaude solaire est très utilisée) on se dit que c'est facile ici, le soleil brille tous les jours; mais il est aussi souvent voilé...

Le besoin d'eau chaude est relativement peu élevé. Mais notre auberge accueille principalement un public d'Europe et d'Amérique...et l'eau chaude décrasse quand même mieux sous la douche, même si on finit en général à froid.
Le matériel fabriqué industriellement est très difficile à trouver à Bamako où le solaire est très peu développé, d'autre part, est-il pensé pour les tropiques ? Difficile de le croire...isolation, T extérieure, matériaux, habitudes d'entretien, usure rapide, .. autant d'éléments singuliers différents. cette différence ne me semble pas prise en compte par les normes européennes de fabrication.
La saison "froide" débute en décembre pour finir en février. La température descend quand même très rarement au dessous de 20 ° à Bamako. C'est à cette période que le besoin en eau chaude est le plus sensible et c'est la période la plus fréquentée.

C'est donc là que les capteurs doivent produire le plus, ce qui demande une position la plus perpendiculaire au soleil en cette saison, d'où une bonne inclinaison de 50 à 70° qui permettra également d'éviter les surchauffes en saison chaude.
L' objectif pour une première expérience est de vérifier le rendement pour un investissement assez faible. Oui, un système très basique aura moins de rendement c'est certain, mais cela n'est-il pas compensé par l'abondance de soleil et de chaleur du site...

Fonctionnement des cesi en thermosiphon uniquement. Ils sont sur les toits plats qui permettent facilement le placement des ballons au dessus des capteurs.
Besoin approximatif pour 2 douches en basse saison et 20-25 douches en haute saison,  le matin et autant le soir.
Donc à 35 litres par douche = 700 litres d'eau chaude à 35° matin et soir  plus la cuisine.
Il faudrait l'équivalent de 4 CESI de 200 litres avec chacun 4m2 de capteurs.
Vu la géographie de l'auberge et son fonctionnement, il est vraiment préférable d'avoir des petites unités réparties
Pour un cesi Apper de 200 l et 2 GM tinox, il faut compter 1500€ rendu sur place plus 200 pour une installation simple. soit 6800€ pour les 4 cesi.
Le coût annuel de l'eau chaude est estimé environ à 45%  de la consommation électrique totale 2008, soit 2000€/an.
Si les capteurs couvrent 50% des besoins, on dispose de 1000€/an environ.

Janvier 2009, mise en place de trois unités bricolées à partir de ballons récupérés sur place et de fabrication de capteurs. Etant entendu qu'il faut trouver un compromis entre les prévisions et la réalité.

Pour la cuisine:
Le plus rustique, il fonctionne très bien, la cuisine est juste en dessous. Aucun appoint électrique;
Le cuivre est difficile à trouver, j'ai mis deux spirales de 15 m utilisés pour les climatisations.
La caisse est fabriquée par notre soudeur habituel.
Les deux ballons sont des Thermix électriques de 50 litres  rachetés d'occasion au marché... (sans la résistance). 100 litres suffisent pour les vaisselles de midi et du soir;.
C'est un peu juste le matin, mais à 10h il y a de nouveau de l'eau chaude.
L'inclinaison du capteur suit la pente du toit.
Budget:  135 €

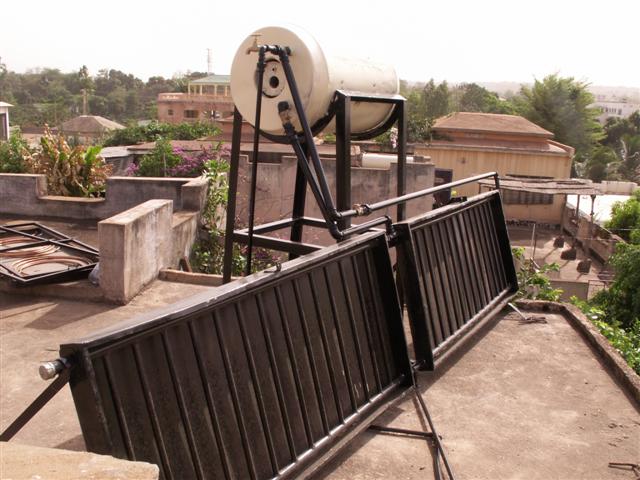

Pour 2 salles d'eau premier bâtiment, à l'étage. 2 à 10 personnes soit 4 à 12 douches quotidienne.
1 ballon de 150 litres horizontal sur pieds acheté au marché, je n'ai pas trouvé plus grand.
2 capteurs échelle appelés ici "radiateurs" fabriqués par notre soudeur. dimensions totales 180x80 x 2 = 2,88m2
Tôle acier, peinture noire pour métal, tubes galva de 22 et 28 pour les collecteurs. vitrages courant de 4 mm sur cadres amovibles
Actuellement, fonctionnement en direct : l'eau passe dans les capteurs puis le ballon; il n'y a pas d'échangeur. Dans la journée il y a peu de tirage, le thermosiphon fonctionne bien et on profite de cette eau chaude pour les douches du soir, pas le matin.
Petit ballon de 50 litres Ariston avec résistance de 1.5 kw qui porte l'eau à 55° ( listériose)
Inclinaison à 60° environ; peut être non conforme à la latitude, il s'agit d'éviter les surchauffes en avril mai juin surtout.
Budget:  357€

Pour 3 salles d'eau deuxième bâtiment à l'étage et rez de chaussée. 2 à 12 personnes
1 ballon de 150 litres horizontal au sol.encore un...
1 capteur échelle sur une tôle de porte de garage récupérée; tubes de 22 et 28 peinture noire ordinaire; dimensions totales : 200*180 =  3,6m2 vitrages courant de 4 mm sur cadres amovibles
Actuellement fonctionnement en direct comme le précédent. 1 Ariston pour 3 salles de bain.
inclinaison à 60° environ.
budget:    294€

Les problèmes non résolus et qui vont donc l'être...

Equiper les autres sdb groupées par deux, en rez de chaussée.
Augmenter la capacité des capteurs et du stockage vu le nombre de douches.
Souder les radiateurs aux tôles.
Les systèmes avec échangeurs sont-ils plus performants ?
Placer des sondes de température minimum.
Peu de fiabilité des ballons rachetés d'occase au marché, ils sont plutôt peu étanches ...
et d'autres choses surement...

Efficacité :
Difficile à mesurer pour 2009 sur la facture d'électricité car d'autres changements ont eu lieu, augmentant le nombre de sdb.
Pas de sonde pour mesurer la température de l'eau....
Une démarche empirique sans mesure précise, donc peu de mesure possible des résultats.
Mais l'eau est brulante vers 10h le matin...puis refroidit bien entendu selon le tirage de la matinée et redevient très chaude l'après midi pour les douches du soir.
Peu utile pour les douches du matin vers 8 h car le volume de stockage est insuffisant.
Les semaines peu fréquentées ( 5-10 prs) les résistances sont arrêtées et c'est sans problème.

Perspectives:
Nous pensons continuer en améliorant l'existant  et équiper les autres sdb en utilisant des capteurs fabriqués ici et des ballons de 200 litres venus d'europe.
Les Cesi monoblocs nous tentent également beaucoup.

Suite en 2011.
