PREAMBULE
Je souhaite, dans ce document décrire mon installation bien sure (contrat moral avec APPER !!!), mais aussi expliquer le cheminement du projet, les changements d’orientation et finalement changement de vie, puisque le projet a finalement été bien plus loin que la changement de mode de chauffage…
Eté 2005, j’observais l’eau bouillante qui sortait du tuyau d’arrosage resté en plein soleil alors que je venais de prendre une douche (ECS chauffée au fuel), je suis assez long à la détente, mais là c’était flagrant, on était vraiment nul de continuer à chauffer notre ECS alors qu’on à tous au dessus de la tête une grande quantité d’énergie disponible, gratuite et non polluante.
J’ai donc commencé à chercher des informations, je me suis payé une journée de stage chez SEBASOL, j’ai regardé comment implanter les capteurs sur le terrain…pas facile dans la configuration existante.
Voilà comment on se décide à chercher un terrain pour auto-construire notre maison (de retraite) idéale, bien orientée, bien isolée et chauffée au solaire. J’ai même changé de boulot en fin de carrière pour faciliter l’auto-construction.
On y est depuis novembre 2010 (4 ans pour la réalisation) et on n’est pas déçu du résultat !
Et enfin, tout ça n’aurait pas été possible sans l’existence de l’APPER et de son forum dont je ne remercierais jamais assez les participants, pour leur patience (beaucoup de questions bêtes) et leur implication.
1 LA MAISON
- Certaines parties sont parées de pierres, la structure est alors constituée de MURBRIQUES de 20 cm collé, isolation extérieure 6cm de polystyrène extrudé (EFISOL TMS 60) et enfin le parement: 20 cm de pierres.
- Certaines parties sont (seront) enduites, là c’est de la brique monomur collée de 37,5 cm.
- La maison comporte un maximum d’ouverture au sud (baie vitrée, véranda), une seule porte-fenêtre au nord, bientôt protégée par une serre (citronnier, orangé…), le site de FIABITAT CONCEPT m’a bien aidé.
- Un puit canadien associé à une ventilation double flux Atlantic Duolix max assurent la ventilation. Ce système assainit la maison, la rafraîchit en été, en hiver il permet d’équilibrer les températures dans toutes les pièces et évite les gradients de température élevés entre le sol et le plafond (important quand on allume la cheminée).

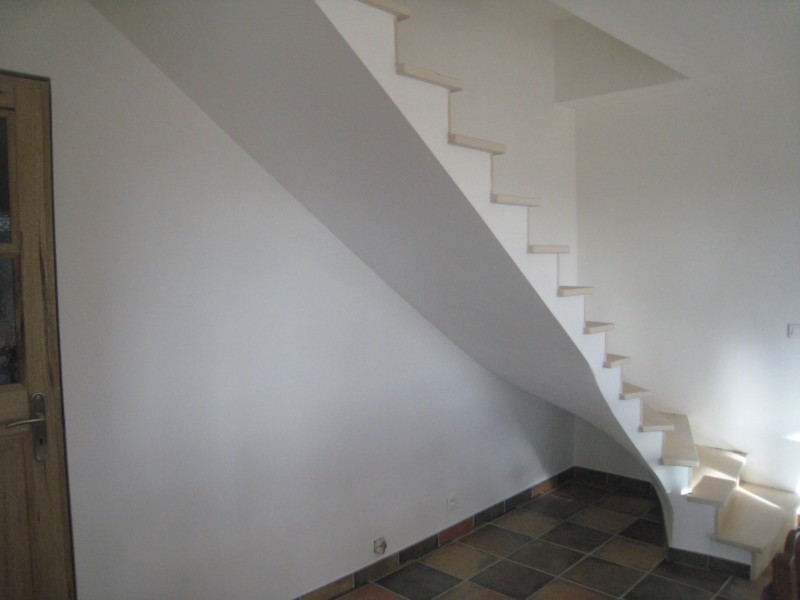

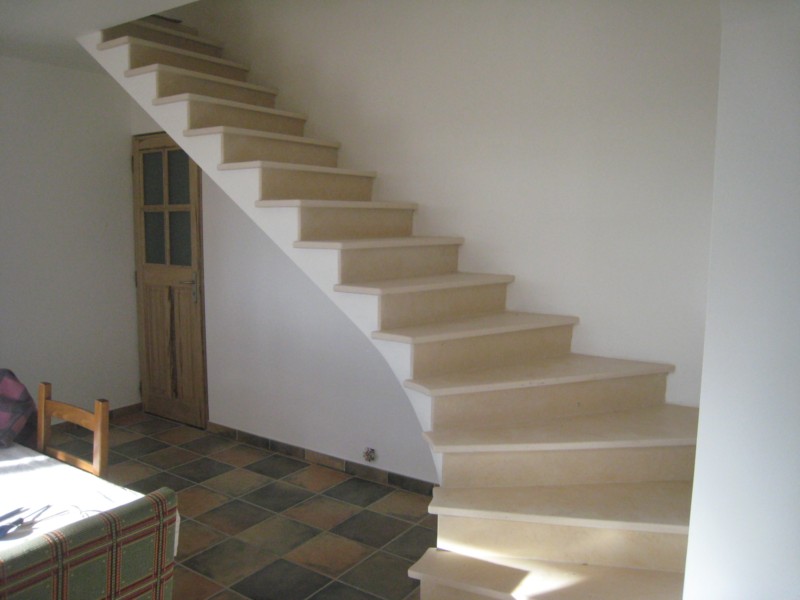

- Un escalier sur voûte sarrasine, on
s’éloigne du sujet…mais j’en suis très fier (pour ceux qui veulent en
réaliser un, c’est très simple suivre le document: , jetez aussi un œil sur ce site ).
2 L’INSTALLATION CHAUFFAGE ET ECS
- Solaire direct, très important dans notre région, une véranda pas complètement bioclimatique mais quand même bien efficace en hiver et pas surchauffée en été (une seule partie vitrée plein sud).

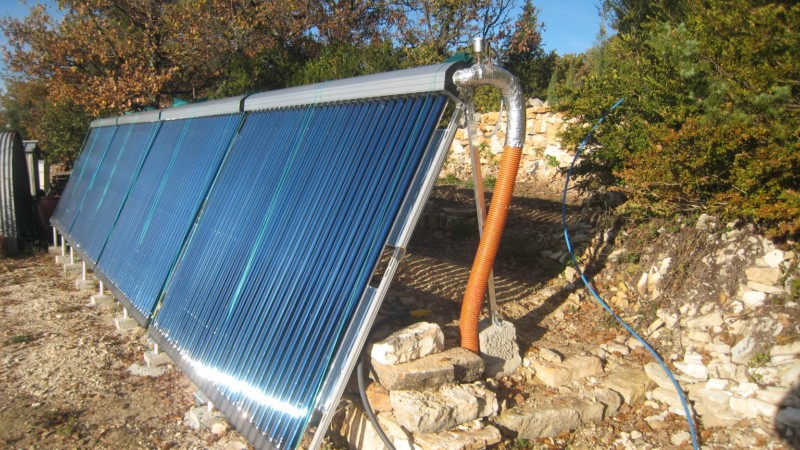

- 4 capteurs à tube sunpower, 16 m2 hors tout (achat groupé organisé par Yoda31).

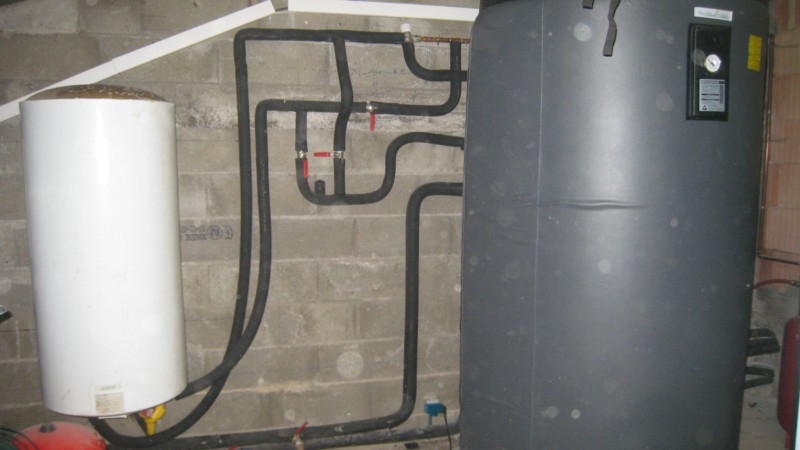

- Ballon combiné 1000/200 litres double échangeur (groupement d’achat APPER), je n’ai utilisé que l’échangeur du bas.
- Un cumulus ECS 150 litres électrique.
- Vases d’expansion, solaire 50 litres, 100 litres pour le chauffage.
- Une cheminée chaudière EDILKAMIN AQUATONDO 22KW.

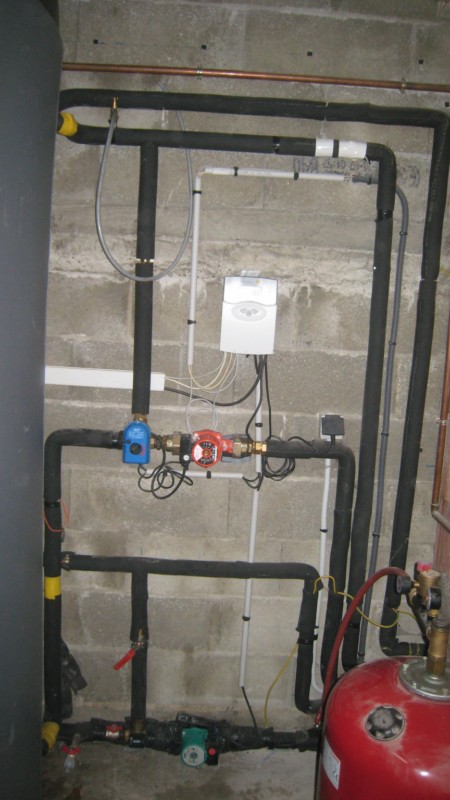

- La régulation : DELTASOL E, très simple à paramétrer, il gère tous les actionneurs, vanne 3 V et circulateur du plancher chauffant, le circulateur de la cheminée chaudière, le circulateur solaire.
- Plancher Chauffant, il est constitué de 7 circuits (60 mètres
environ chacun) en PER BAO de 16, posés sur un isolant TMS 60 et d’une
chape liquide anhydrite de 5 cm.
Le principe de fonctionnement est
classique, le ballon combiné est chauffé par l’échangeur solaire et/ou
par la cheminée chaudière en hiver. Le circulateur solaire démarre
quand la température capteur est supérieure à la température réservoir
(+ 10°C). Le circulateur cheminé démarre quand celle-ci est en service
(sonde T5 > 40°C). Quand on a emménagé en novembre 2010, les
capteurs n’étaient pas installés, le ballon n’était chauffé que par la
cheminée, la maison n’était pas complètement terminée…pas de
volet…certaines parties non isolée en toiture…on a eu froid. De plus le
chauffage du ballon par la cheminée n’était pas optimum, je n’avais pas
monté de vanne d’équilibrage sur le by-pass. Cette vanne a été montée,
ça change tout, le ballon chauffe avec une excellente stratification.
Régulation chauffage: elle s’appuie sur le loi d’eau, la température entrée plancher chauffant est régulée en fonction de la température extérieure par la vanne trois voie. Le circulateur plancher démarre quand on est en hiver (en fonction de la température extérieure).
Problème : la régulation ne prend pas en compte l’apport solaire direct et les calories générées par la cheminée chaudière.
Modification: ajout d’un thermostat d’ambiance en série avec l’alimentation du circulateur plancher chauffant. Quand la température est supérieure au point de consigne, le circulateur plancher s’arrête, l’énergie est alors stockée dans le ballon, près à être utilisée si la température ambiante descend.
Régulation chauffage: elle s’appuie sur le loi d’eau, la température entrée plancher chauffant est régulée en fonction de la température extérieure par la vanne trois voie. Le circulateur plancher démarre quand on est en hiver (en fonction de la température extérieure).
Problème : la régulation ne prend pas en compte l’apport solaire direct et les calories générées par la cheminée chaudière.
Modification: ajout d’un thermostat d’ambiance en série avec l’alimentation du circulateur plancher chauffant. Quand la température est supérieure au point de consigne, le circulateur plancher s’arrête, l’énergie est alors stockée dans le ballon, près à être utilisée si la température ambiante descend.
L’ECS: par un jeu de 3 vannes manuelles, 3 modes de fonctionnement sont possibles.
- ESC du ballon combiné seul, c’est la configuration qui a été adoptée d’avril à octobre.
- ESC du ballon combiné en série avec le cumulus électrique, c’est la configuration hiver. Quand on puise de l’eau chaude, le cumulus se remplit avec de l’eau préchauffée par le solaire et/ou la cheminée, la température d’entrée cumulus peut aller de 20 à 65°C, dans tous les cas, c’est plus haut que la température eau réseau. Autre avantage, on est certain d’avoir de l’ESC chaude, ce qui n’est pas le cas avec un ballon combiné seul.
- Cumulus seul pour l’ECS, je ne l’ai jamais utilisé, se serait le cas ou il fait très froid et on veut utiliser toutes les calories du ballon pour le chauffage.
Secours alimentation électrique et surveillance système.
Le secours est assuré par un onduleur APC SMART UPS modèle SU1000 INET (acheté d’occasion). J’ai connecté l’onduleur à deux batteries auto de 70 AH. Ça fonctionne bien.
En cas de perte alimentation 220V ou de défaut DELTASOL, un petit automatisme à relais met en service une alarme sonore (ça rassure ma femme…).
Ça convient tout à fait à notre mode de vie, le plancher chauffant amène un confort incomparable. Pour la gestion de la cheminée, je fais confiance à ma femme qui est une femme au "foyer"…c’est quand même moi qui coupe le bois…
Je remercie encore les membres du forum qui ont répondu à mes attentes avec une grande rigueur technique mais sans se prendre la tête, sur ce forum la bonne ambiance est de rigueur, pas de chasse aux sorcières, pas d’ayatollah de l’écologie, des gens simples et sympathiques.
Le secours est assuré par un onduleur APC SMART UPS modèle SU1000 INET (acheté d’occasion). J’ai connecté l’onduleur à deux batteries auto de 70 AH. Ça fonctionne bien.
En cas de perte alimentation 220V ou de défaut DELTASOL, un petit automatisme à relais met en service une alarme sonore (ça rassure ma femme…).
3 CONCLUSION
On ne s’est pas trompé, en choisissant comme mode de chauffage le solaire / bois.Ça convient tout à fait à notre mode de vie, le plancher chauffant amène un confort incomparable. Pour la gestion de la cheminée, je fais confiance à ma femme qui est une femme au "foyer"…c’est quand même moi qui coupe le bois…
Je remercie encore les membres du forum qui ont répondu à mes attentes avec une grande rigueur technique mais sans se prendre la tête, sur ce forum la bonne ambiance est de rigueur, pas de chasse aux sorcières, pas d’ayatollah de l’écologie, des gens simples et sympathiques.

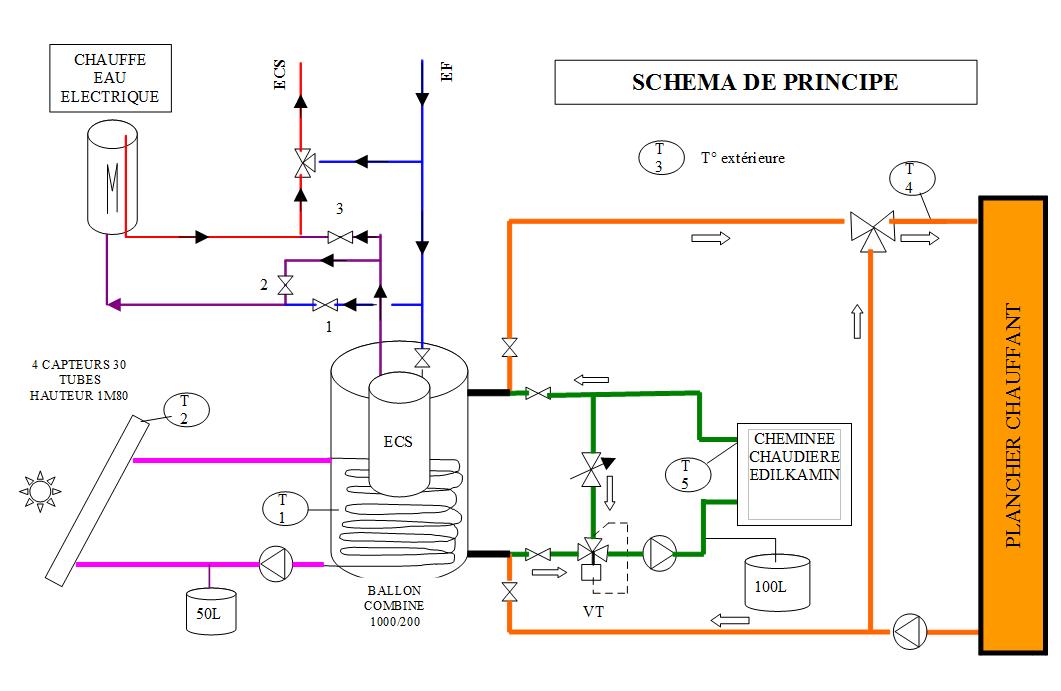

Cliquez sur le schéma pour l'agrandir
