MINI installation de 4 m2 de panneaux
 avec échangeur instantané autoconstruit pour plancher , ecs et piscine
biou31 chez free.fr
BIOULEZ Philippe 31 DEYME

Je vous présente en quelques lignes ma mini installation.
Il y a 2 ans, j’ai récupéré 2 panneaux solaires de 2 m2 et d’un petit échangeur instantané.

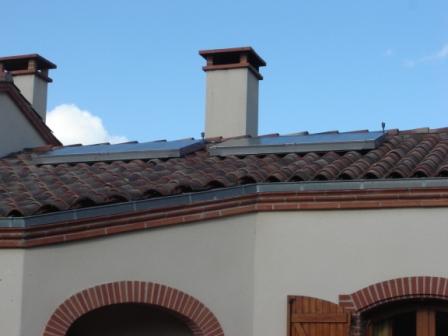

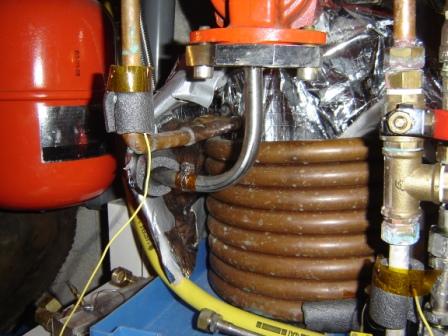

Photo panneaux     Photo Echangeur instantané



A partir de ces matériels, j’ai réalisé l’installation suivante pour chauffer la piscine l’été et réchauffer l’eau du plancher chauffant de la maison l’hiver.

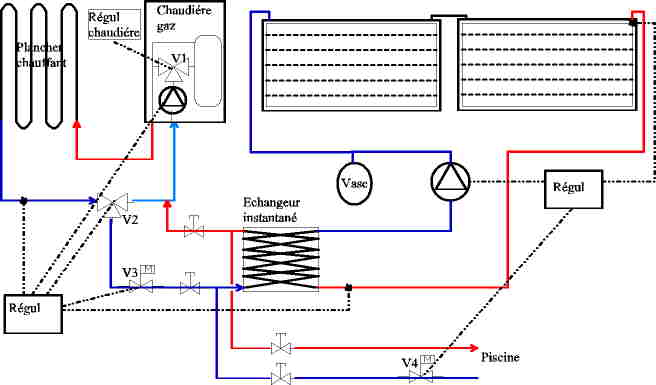

Schéma de l'installation



Descriptif :
- 2 Panneaux solaire en inox de 2m2 de plus de 15 ans avec vitrage en Macrolon de 10mm tout neuf  (style toiture de véranda), les panneaux sont fixés sur le toit à 21°,
- Un échangeur instantané tout en cuivre en forme de serpentin (environ 10 mètres déroulé), il est composé de 2 tubes de cuivre, l’un de 12mm disposé à l’intérieur d’un autre de 22mm. Le liquide solaire circule dans le tube de 12mm et réchauffe l’eau du plancher chauffant ou de la piscine,
- Une pompe à 3 vitesses,
- Une vanne 3 voies pilotée par système motorisé de ma conception (un petit moteur 12V et quelques engrenages),
- 2 simples régulateurs électroniques de ma conception,
- un pour déclencher la pompe de circulation vers 32°C et l’arrêter vers 25°C avec une sécurité à 60°C,
- l’autre pour piloter la vanne 3 voies, ouverture de la vanne dés que la température de l’échangeur est supérieure de 3°C à la température de retour du plancher chauffant.

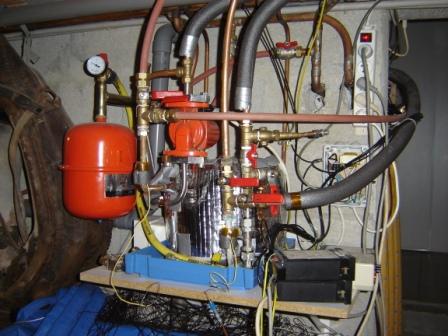

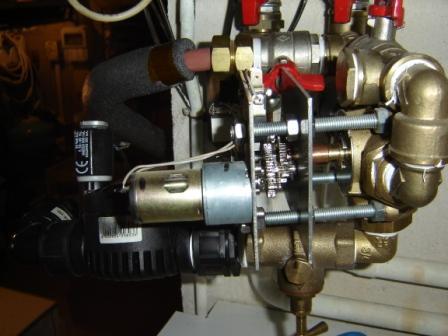

Photo installation     Photo motorisation vanne 3 voies




Le système a 3 modes de fonctionnement :
1- Le mode Hiver, déclenchement de la pompe solaire, régulation de la vanne V2, ouverture de la vanne V3,
2- Le mode Mi-saison, déclenchement de la pompe solaire, régulation de la vanne V2, ouverture de la vanne V3, déclenchement de la pompe de la chaudière,
3- Le mode Eté, déclenchement de la pompe solaire, ouverture de la vanne V4.

Le montage fonctionne bien, il réchauffe l’eau du plancher chauffant de 3 à 6 degrés par les journées ensoleillées de décembre (pendant environ 5h) même avec des panneaux solaires à 21° sur le toit. L’inconvénient, il n’y a pas de système d’accumulation d’énergie et les panneaux ne sont pas assez inclinés.


Je viens de commander au Groupement APPER, 4 panneaux solaires 1,24m2 pour les incliner à 55°C et un ballon double échangeurs de 400L, l’aventure solaire continue,

à suivre.
